同步带传动长行程直线滑台模组

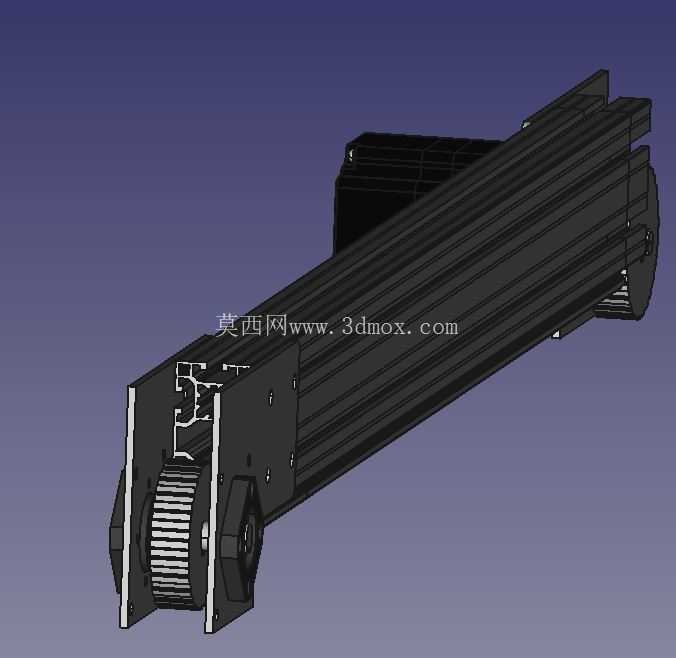

这款直线传动模组采用同步带轮驱动结构，主体承载部分采用双平行光轴作为运动导向基准，搭配滑动座上预装的直线轴承实现低阻尼往复运动，驱动端集成立式安装的动力输入单元，通过同步带将旋转运动转化为滑座的直线往复输出，从动端设置张紧调节结构，可在装配阶段调整同步带预紧力，避免长期运行出现带体松弛、传动丢步的问题。

从实际应用场景来看，这类长行程直线传动部件常被用在3C产品组装流水线的点位搬运工位、小型数控设备的进给轴、视觉检测设备的扫描移动轴、包装生产线的推料移位机构中，相比丝杆传动的同行程模组，它的运行速度上限更高，长行程下不会出现丝杆高速转动的抖动问题，同时整体自重更轻，对安装机架的结构强度要求更低，适合中低负载、高节拍的往复运动工况。

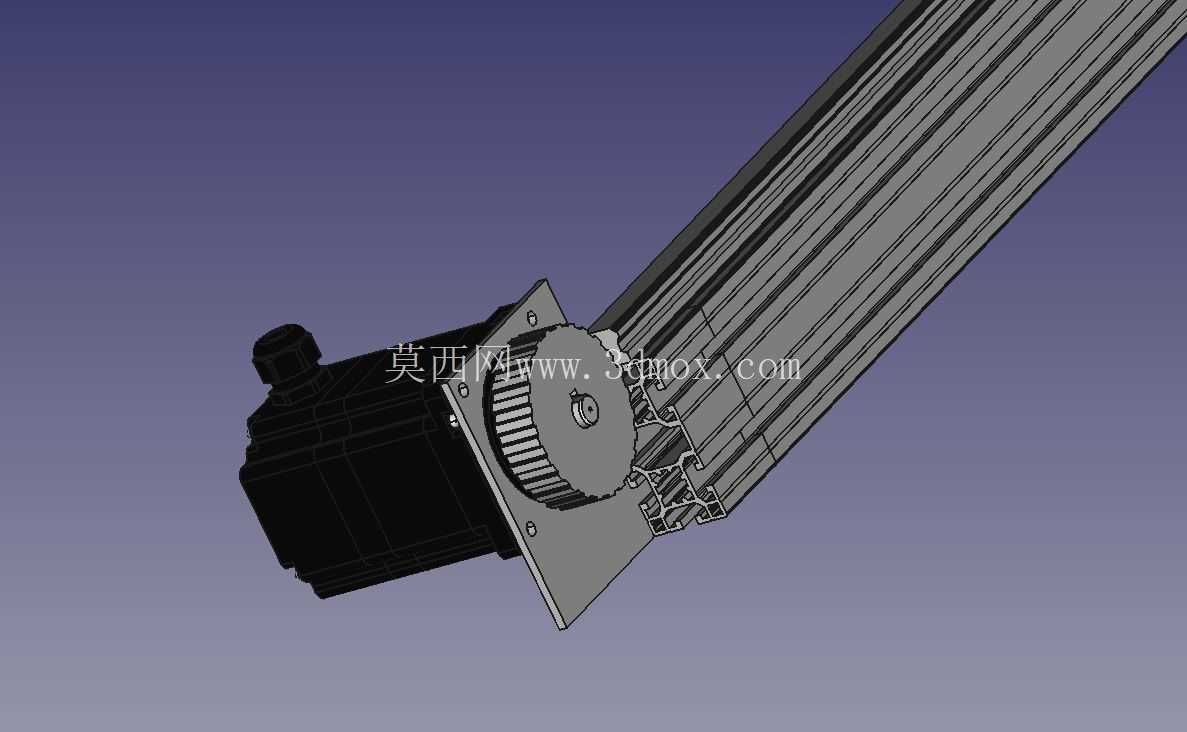

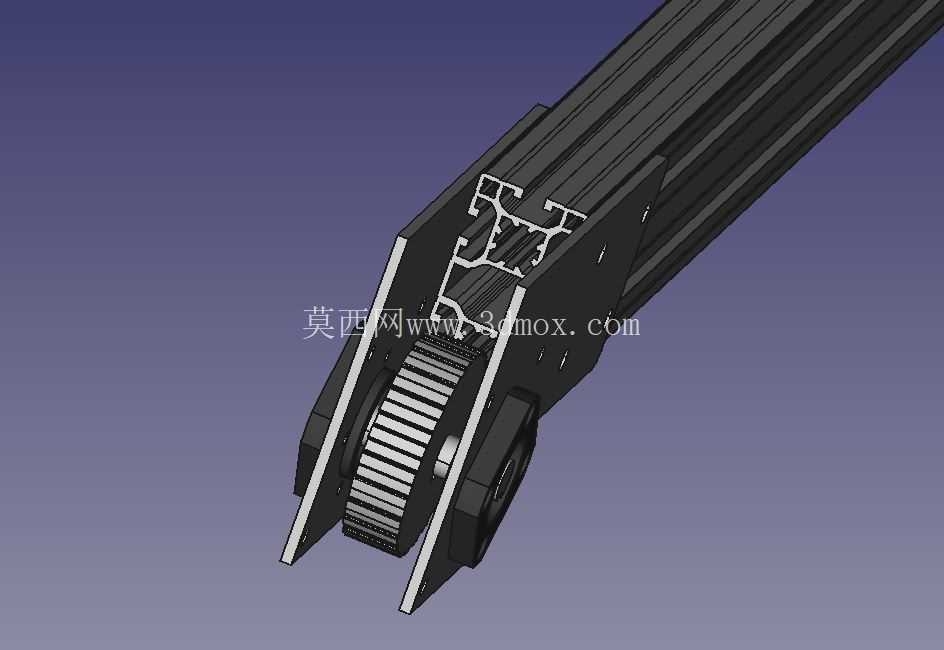

设计层面上，这款模组的两端安装座采用一体式机加工结构，主动端的轴承座预留了动力单元的安装止口，可适配不同规格的步进或伺服动力单元，无需额外加工转接板；从动端的带轮轴设计了偏心调节结构，松开锁紧螺丝即可转动偏心轴调整带体张紧度，调试完成后锁死即可保持张紧状态，日常维护不需要拆解整个模组主体。滑台部分的安装面预留了规则排列的螺纹孔，可直接搭载工装夹具、吸嘴、检测探头等执行末端，滑座侧面设计了感应片安装位，可配合两端安装的光电传感器实现软限位、原点复位的信号触发，不需要额外设计感应件的安装结构。

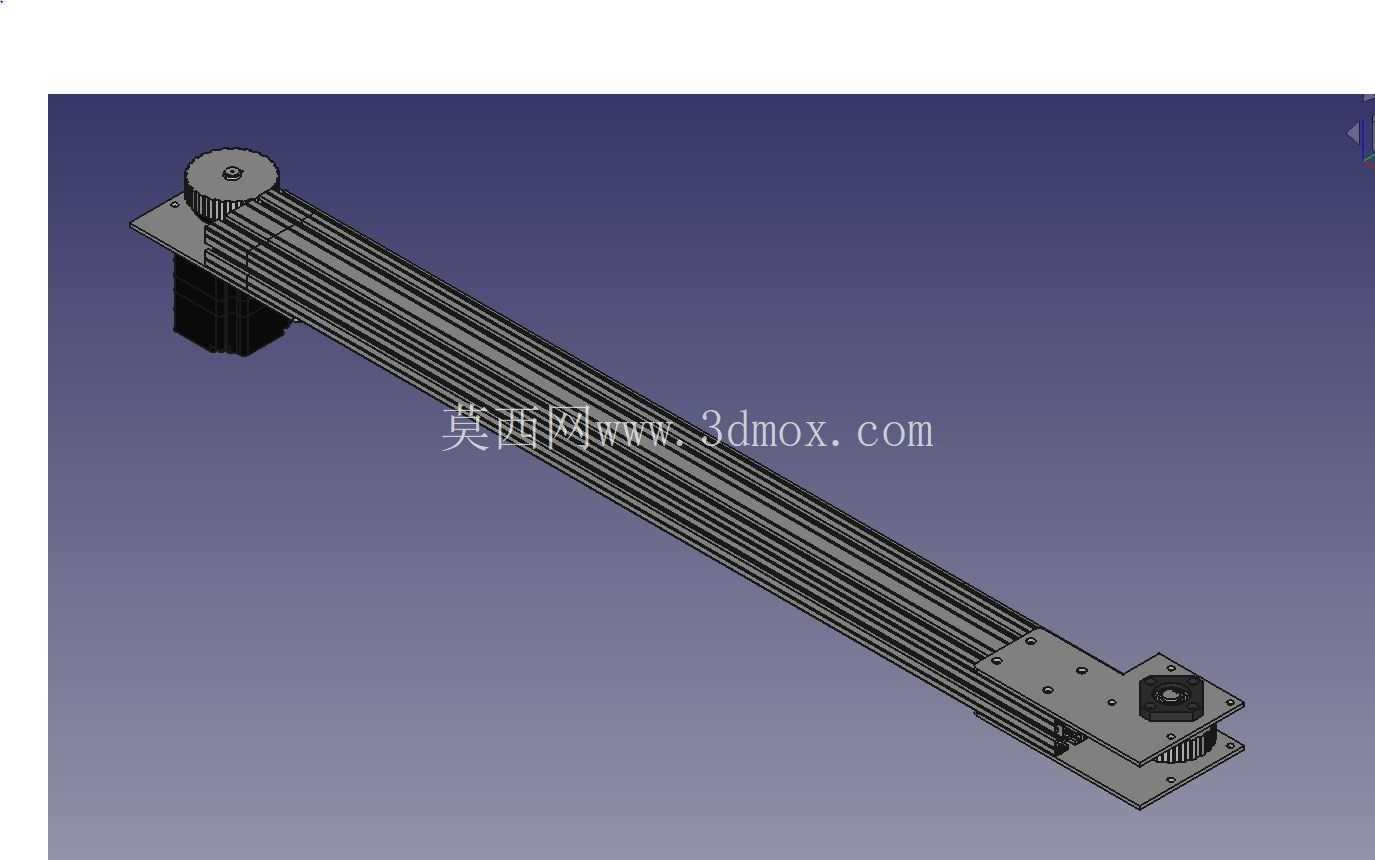

安装边界方面，模组整体为长条形规整结构，底部安装面为平直基准面，两端及中间位置预留了沉头安装孔，可直接固定在铝型材机架或钢板安装面上，安装时需要保证安装面的平面度公差在0.1mm每米范围内，避免光轴受迫变形导致滑动阻尼增大、运行卡顿。滑座的运动方向与模组长度方向平行，侧向负载需要控制在额定范围内，避免单侧受力过大导致直线轴承偏磨，缩短使用寿命。同步带部分采用齿形啮合传动，传动过程无滑动，重复定位精度可满足大部分中低端自动化设备的点位移动需求，运行时噪音水平低于链条传动结构，适合车间内对噪音有一定要求的作业场景。

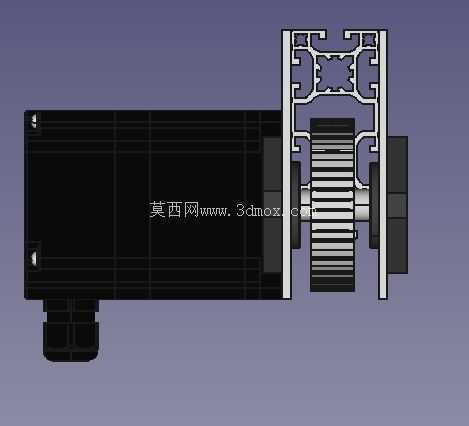

在结构细节处理上，光轴两端与安装座的配合采用过渡配合加顶丝锁紧的固定方式，避免光轴在长期往复受力下出现轴向窜动；同步带与滑座的连接采用压块锁紧结构，松开压块螺丝即可快速调整滑座的初始安装位置，也方便后期更换磨损的同步带，不需要将整个滑座从光轴上拆解下来。动力单元的输出轴与主动带轮之间采用键连接加顶丝锁紧，可传递足够的扭矩，避免高速启停时带轮与轴之间出现相对滑动。整体结构没有复杂的异形零件，大部分零部件都可采用标准件或常规机加工工艺制作，加工成本较低，后期维护更换配件的采购难度小，适合自动化设备厂商做批量设备搭建时选用。

实际选型使用时需要注意，这类同步带传动的直线模组不适合大负载的垂直提升场景，垂直安装时需要额外加装制动装置，避免断电后滑座受重力下滑引发设备故障；水平安装时也要根据实际运行速度、负载重量调整加减速参数，避免高速启停时同步带受力过大出现跳齿问题。日常维护只需要定期清洁光轴表面的灰尘杂物，补充少量润滑脂即可，不需要复杂的保养流程，长期运行的稳定性较好。
