表面贴装单圈微调电位器结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192318
  • 表面贴装单圈微调电位器结构设计
  • 表面贴装单圈微调电位器结构设计

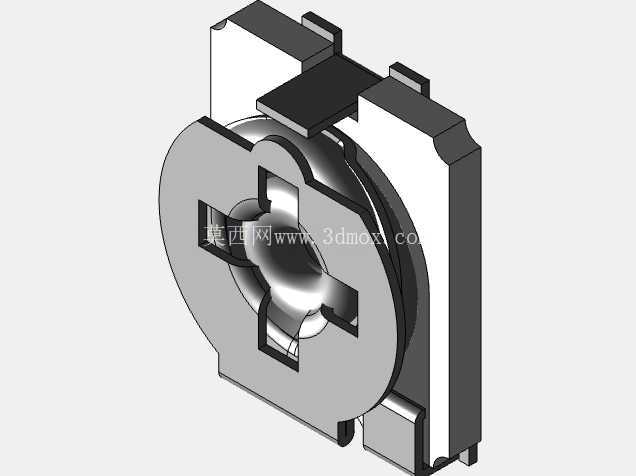

在消费电子、工业控制板卡、小型化通讯设备的电路调试环节,这类表面贴装的单圈微调电位器是板级电路校准的核心被动元件之一,主要用于电路出厂前的参数微调,比如传感器信号零点校准、电源模块输出电压微调、音频电路增益调整等场景,因为是贴装类元件,完全适配回流焊生产工艺,不需要额外的通孔插装工序,能大幅提升SMT产线的生产效率,也符合当下电子产品小型化、轻薄化的设计趋势。

从实际功能来看,这类微调电位器属于一次性校准类元件,多数场景下设备出厂调试完成后就不会再反复调整,因此对调整精度、接触可靠性、贴装后的稳定性有较高要求,不像面板上外露的可调电位器需要承受频繁的旋转操作,它的调整力矩设计得偏小,调试人员用小型一字螺丝刀就能完成参数校准,同时内部的电刷接触结构要保证调整过程中电阻值平滑变化,不会出现跳变、接触不良的问题,避免校准后参数漂移。

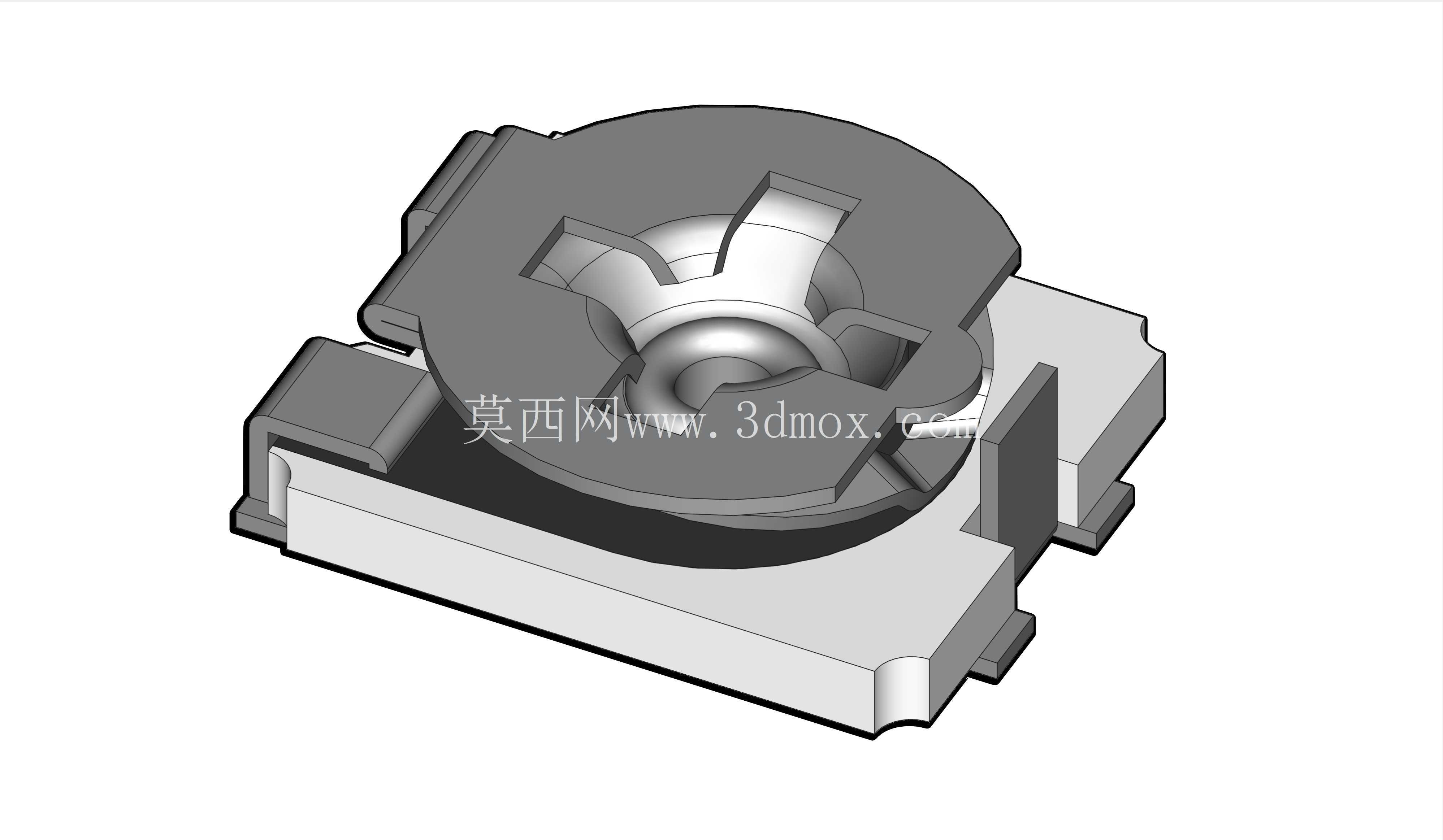

设计这款元件的三维结构时,首先要匹配主流SMT贴装的工艺边界,底部的三个焊盘尺寸、焊盘间距完全遵循行业通用的贴片元件封装规范,确保能直接导入PCB封装库使用,不需要额外修改焊盘设计;主体基座采用耐高温的工程塑料材质,能承受回流焊过程中的高温冲击,不会出现形变、焊盘脱落的问题。上部的旋转调节槽采用标准一字槽设计,适配常规的调试螺丝刀尺寸,调节槽的深度做了限位设计,避免螺丝刀插入过深损坏内部电刷结构。

外形尺寸上,这款贴片电位器属于微型化设计,整体占用的PCB板面积极小,高度控制在毫米级,不会对板卡上方的结构件安装造成干涉,适合用在空间受限的便携设备、可穿戴设备、小型传感器模块内部。安装边界方面,除了底部焊盘的焊接区域,元件本体周围预留了合适的工艺间隙,既满足SMT贴片机的吸嘴取件空间要求,也避免焊接时相邻元件出现连锡问题,同时调节位的上方预留了足够的操作空间,调试时螺丝刀不会和周边元件产生干涉。

结构细节上,内部的电阻体轨道做了圆弧成型处理,保证电刷在单圈旋转范围内和电阻体保持稳定接触,金属引脚和塑料基座的结合处做了防拉脱结构,避免焊接或运输过程中引脚移位;外壳的卡扣结构设计得紧凑牢固,既能保护内部的电阻体和电刷不受外界灰尘、潮气的侵蚀,也不会额外增加元件的整体体积。这类元件的三维建模重点在于还原真实的安装尺寸和调节结构,方便结构工程师在做PCB布局、板卡堆叠设计时提前做干涉检查,也能让电子工程师在选型阶段直观了解元件的外形特征,避免选型后出现结构不匹配的问题。在实际的板卡设计中,这类微调电位器通常布置在板卡的边缘区域,或者调试时容易接触到的位置,同时要避开大功率发热元件,防止长期高温环境下电阻体参数漂移,影响电路的校准精度。建模过程中对各个圆角、卡扣细节的还原,也能帮助生产端提前评估钢网开孔、回流焊治具的设计合理性,减少量产阶段的工艺问题。
