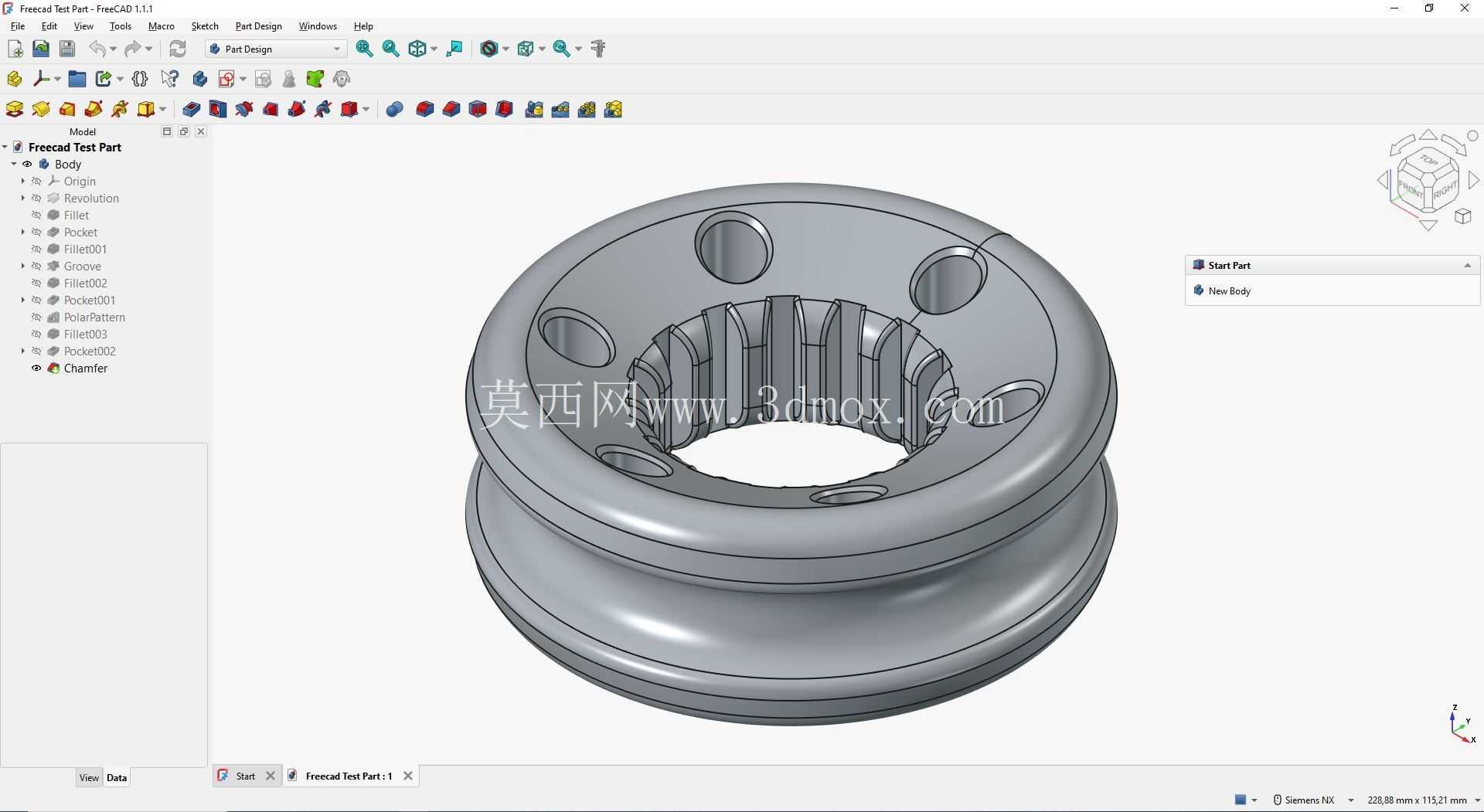

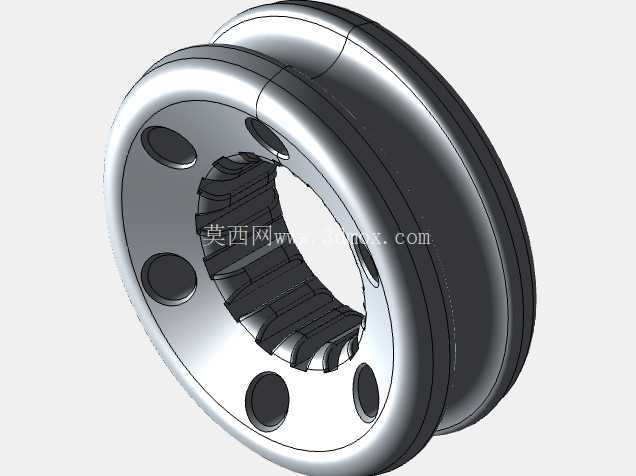

该环形构件属于机械传动系统中的扭矩传递连接部件,常见于中小型起重设备的导向轮组、轻工输送线的张紧轮单元、小型工程机械的卷扬机构以及自动化设备的同步传动模组中,核心作用是在传递旋转扭矩的同时,为柔性传动件提供稳定的导向支撑,避免传动带、钢丝绳等挠性件在运行过程中出现跑偏、跳齿、过度磨损等问题。从结构设计来看,构件整体采用同轴回转体构型,外圈设置两道对称的圆弧型凹槽,槽面粗糙度控制在Ra1.6以内,能够适配圆形截面的钢丝绳或者圆弧形齿形的同步带,凹槽的圆弧半径经过匹配计算,与配套挠性件的接触包角保持在120度以上,保证接触应力均匀分布,避免局部应力集中导致的构件过早疲劳失效。

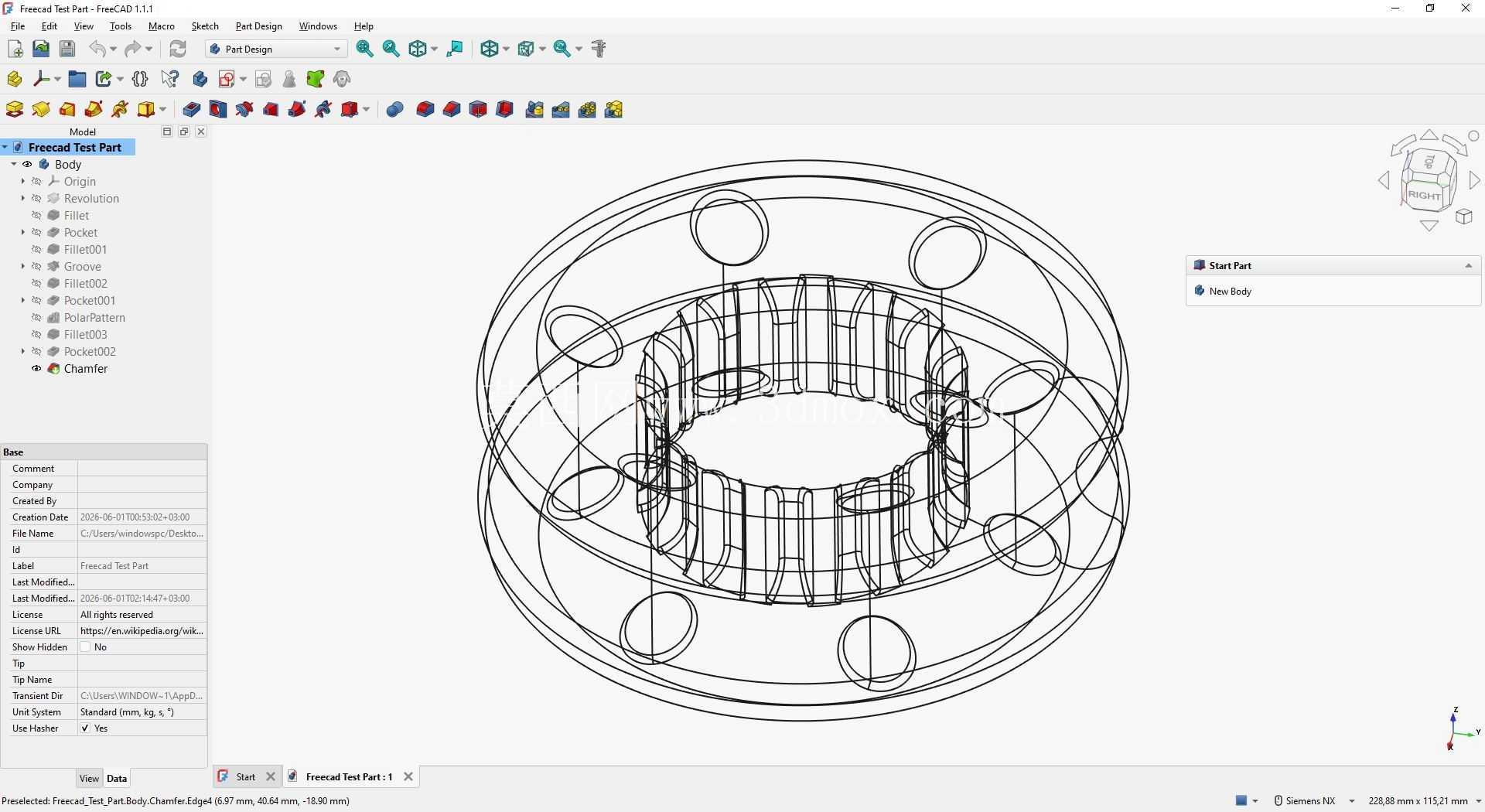

内圈采用矩形花键结构设计,花键的齿侧配合间隙选取H7/f7的过渡配合等级,既能够保证与配套花键轴的装配便利性,又可以有效消除传动过程中的回程间隙,提升扭矩传递的精度,花键齿根位置设置了R0.5的圆角过渡,避免齿根应力集中引发的断裂风险,同时花键的有效啮合长度达到构件总厚度的60%,能够满足额定扭矩下的挤压强度要求。构件的上端面均匀分布6个轴向通孔,孔位与内花键的齿槽位置错开布置,避免钻孔加工时破坏花键的齿形完整性,这些通孔可用于安装端面定位销或者锁紧螺栓,实现构件与轴端挡圈、传动法兰等相邻部件的轴向固定,防止高速运转过程中构件出现轴向窜动。
设计过程中优先考虑了加工工艺性,外圆的双槽结构可通过数控车床一次装夹完成车削加工,减少二次装夹带来的形位公差,内花键可采用拉削工艺一次成型,保证各花键齿的位置度精度,端面的安装孔可通过加工中心配合分度头完成钻铰加工,所有加工工序的基准统一选取构件的内孔轴线,保证各形位公差满足设计要求。安装边界方面,构件的最大外圆直径为内花键大径的2.3倍,总厚度为外圆直径的0.4倍,安装时需要保证配套花键轴的支撑轴承跨距不小于构件总厚度的1.5倍,避免轴系挠曲变形导致构件运转时出现偏摆,同时双槽的轴向位置需要与配套挠性件的走向完全对中,对中误差控制在0.1mm以内,防止挠性件与槽侧发生异常摩擦。
实际工况适配中,该构件可承受的额定径向载荷根据材质不同有所区分,采用40Cr调质处理时,可满足中等载荷的连续运转需求,表面进行发黑处理后可适应常规车间的非腐蚀环境,若用于潮湿或者有腐蚀介质的工况,可更换为不锈钢材质并进行表面钝化处理,同时调整花键的表面硬度至HRC40-45,提升耐磨性能。在传动系统匹配时,需要根据传递的额定扭矩核算花键的挤压强度,根据挠性件的最大张紧力核算外槽的接触强度,同时校核构件的最高允许运转线速度,避免线速度过高导致的动平衡超标问题,对于转速超过1500r/min的应用场景,需要对构件进行动平衡校正,平衡等级达到G6.3级即可满足常规使用要求。
