D型电池2226规格金属固定座结构

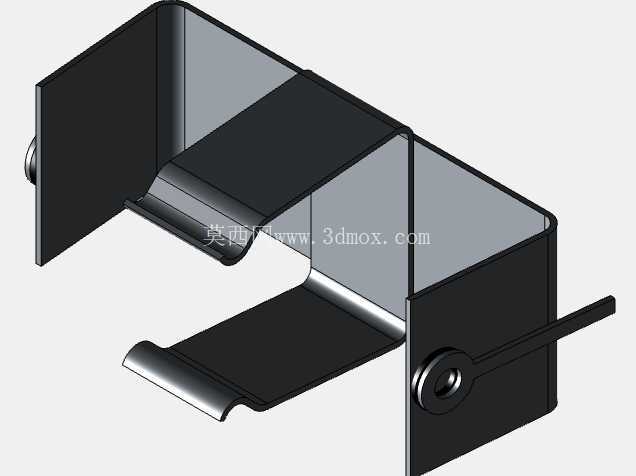

　　这款金属固定座主要面向采用单节D型圆柱电池供电的便携工业设备、户外检测仪器、老式手持电动工具、应急照明装置等场景，作为电池仓内的核心承载与导电连接部件使用，替代传统塑料电池座易老化、接触电阻大、抗冲击性差的缺陷，在高低温交变、高振动的户外作业场景下仍能保持稳定的电池固定效果与导电性能。从结构设计来看，整体采用一体化弯折成型的金属薄板加工，没有额外的拼接焊点，减少了装配工序带来的公差累积，主体为U型包覆式腔体，腔体内部净尺寸刚好适配D型电池的圆柱外径，两侧的立板高度覆盖电池直径的三分之二，既可以限制电池径向的窜动，又不会完全包裹电池表面，给电池拆装留出足够的手指操作空间，不会出现卡滞难以取出的问题。

　　腔体一端延伸出带卷边的承托舌片，卷边做了圆弧过渡处理，避免尖锐边角划伤电池外皮的绝缘层，舌片的弹性形变区间控制在0.8-1.2mm，既可以在电池装入时提供足够的预紧力抵消设备振动带来的位移，又不会因为弹力过大导致电池装入时需要施加过大的按压力，提升终端用户更换电池的操作手感。另一端设置了带铆接导电触点的端板，触点采用凸起的圆弧面设计，和电池端面的负极接触时为环形线接触，相比平面接触可以刺破电池端面长期存放产生的氧化层，降低接触电阻，避免大电流放电时出现接触发热的问题，端板外侧延伸出的细长接片可以直接焊接到设备的PCB板或者电源导线上，不需要额外加装连接端子，减少装配环节的零件数量。

　　安装边界方面，整体结构的外轮廓宽度比D型电池外径大2.4mm，长度方向比电池总长长3.2mm，预留出触点压缩的形变空间，安装时可以通过两侧立板上预留的定位孔直接用螺丝固定在设备壳体的电池仓内壁，也可以直接卡在壳体预设的卡槽内，不需要额外设计复杂的固定结构，适配大部分采用单节D型电池供电的设备电池仓尺寸。设计过程中重点考量了冲压加工的工艺可行性，所有弯折处的内圆角半径均大于板材厚度的0.5倍，避免弯折时出现板材开裂的问题，所有外露的边角都做了倒钝处理，不会在装配过程中划伤操作人员的手部，也不会划破设备内部的导线绝缘层造成短路隐患。和常见的塑料电池座相比，这款金属结构的电池座可以承受更高的工作温度，在设备内部靠近功率器件、环境温度达到85摄氏度的情况下也不会出现软化变形的问题，同时金属结构本身具备一定的电磁屏蔽效果，可以减少电池供电回路受到的设备内部电磁干扰，提升供电稳定性。在手持类设备的跌落测试场景中，一体化金属结构的抗冲击性能远优于塑料材质，1.2米高度自由跌落至水泥地面时不会出现开裂、固定失效的问题，电池不会从仓内脱出导致设备断电。

　　针对长期使用的接触可靠性问题，触点位置的板材可以根据需求做镀镍或者镀金处理，提升抗氧化能力，在潮湿的户外环境下存放也不会出现接触不良的问题，腔体内部的承托舌片经过反复的弹力疲劳测试，经过五千次电池拆装循环后弹力衰减率不超过8%，可以满足设备全生命周期的使用需求。结构设计上没有多余的冗余特征，板材利用率达到92%以上，适合连续冲压模批量生产，单件加工成本远低于注塑加导电片的组合式电池座，同时整体重量更轻，符合便携设备轻量化的设计趋势。
