两串锂电池保护电路板结构设计

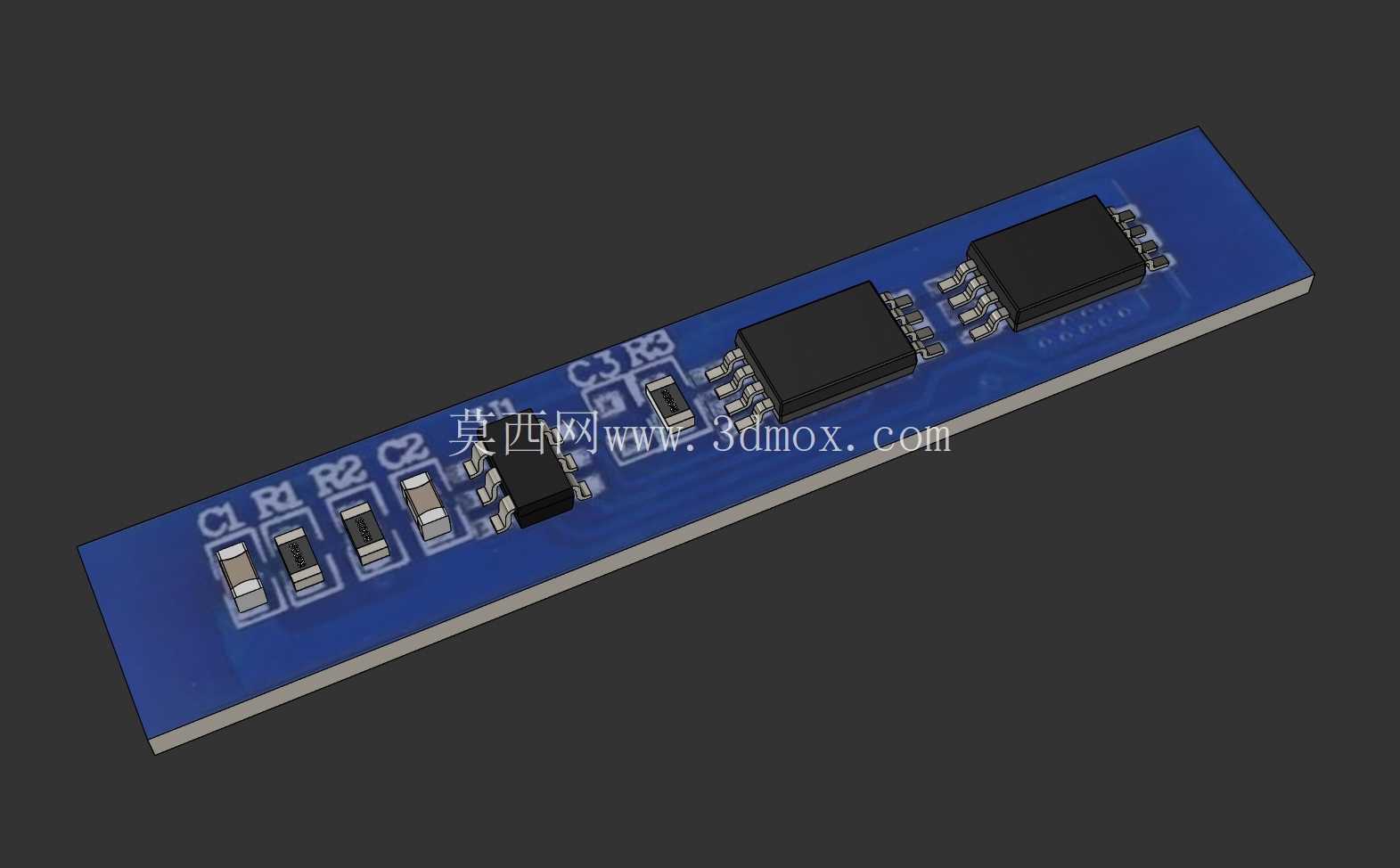

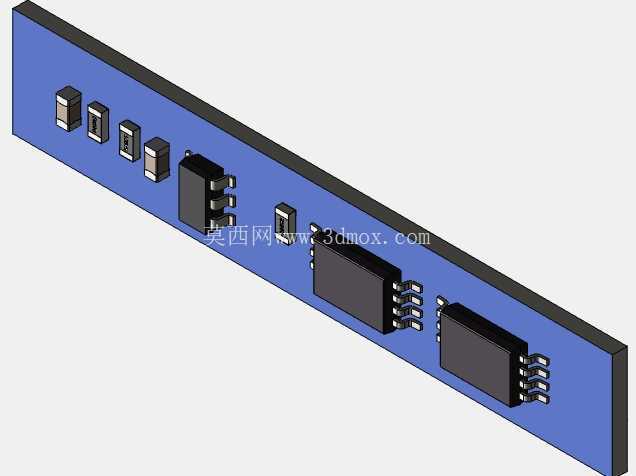

　　在小型便携储能、消费类电子、小型动力设备的供电系统设计中，两串锂电池的应用场景十分广泛，从手持检测设备、便携照明装置到小型电动工具、户外便携电源，这类7.4V标称电压的供电方案，对电池管理单元的尺寸、集成度、可靠性都有明确的工程要求。本次呈现的两串锂电池保护板结构，正是针对这类窄空间安装场景开发的集成化组件，整个板件采用长条形窄幅布局，板身宽度控制在极小范围内，能够适配长条状电池包的侧边安装需求，不需要额外占用电池组的径向排布空间，在做电池包结构堆叠时，可以直接贴合在两节圆柱锂电池或者叠片软包电池的侧面，通过绝缘隔离层固定后，整体电池包的截面尺寸不会因为保护板的加入出现额外凸起。从功能布局来看，板载元件按照电流路径依次排布，最外侧的焊盘对应电池总正总负的输出连接位，向内依次布置采样电阻、MOS管开关元件、保护IC以及配套的阻容元件，元件排布严格遵循大电流路径最短原则，功率回路的走线宽度做了加宽处理，能够承载两串锂电池常规持续放电的电流需求，避免大电流工况下板件局部过热。设计时将三个核心功率元件沿板身长度方向等距排布，每个元件的焊盘都做了加大处理，既方便生产阶段的回流焊接，也能在后期维修更换元件时留出足够的操作空间，不会因为相邻元件间距过小导致焊接时连锡损伤周边器件。

　　考虑到实际使用中保护板需要和电池组直接连接，板件边缘没有布置突出的接插件，所有连接位都采用露铜焊盘设计，既可以通过镍片直接与电池极耳点焊连接，也可以根据实际装配需求焊接不同规格的引线，适配不同结构的电池包外壳安装要求。板件基材采用常规FR-4环氧玻璃布板，厚度选用通用的1.6mm规格，兼顾结构强度与加工成本，在元件布局时特意将所有贴片元件都布置在板件的同一面，另一面保持平整无凸起，装配时可以直接将无元件的一面贴合在电池组的绝缘层上，不需要额外预留元件避让空间，进一步压缩整个电池包的装配尺寸。

　　在安装边界的考量上，整个板件的长度与两节串联圆柱电池并排后的侧边长度匹配，两端的安装孔位可以根据实际固定需求选择打胶固定或者通过绝缘卡扣卡接，不需要在板件上额外设计复杂的安装结构，降低结构件的配套成本。从实际应用的角度出发，这类两串保护板的核心作用是实现锂电池的过充保护、过放保护、过流保护以及短路保护功能，板载的保护IC通过实时采集两节电池的单体电压以及回路电流参数，在参数超出安全阈值时触发MOS管关断，切断供电回路，避免电池出现过充鼓包、过放损坏或者大电流过热引发的安全问题。设计时将采样线路的走线做了等长处理，减少线路阻抗差异带来的电压采样误差，保证两节电池的电压检测精度，避免因为采样偏差导致单节电池出现保护不及时的问题。

　　阻容元件的选型全部采用常规0805封装的通用贴片元件，供应链成熟度高，生产采购成本低，也方便后期的维护替换，不会因为选用特殊封装元件导致供货周期延长。在结构细节上，板件的四个角都做了圆角处理，避免装配过程中板边锐角划伤电池绝缘层或者操作人员的手部，板边的走线距离板边缘保留了足够的安全距离，防止板边与金属外壳接触时出现短路风险。对于结构设计从业者来说，这类集成化的保护板模型可以直接导入电池包的整体装配体中，不需要从零开始绘制板件与元件模型，能够大幅缩短电池包结构设计的周期，在做外壳设计时可以直接根据板件的外形尺寸预留安装槽位，提前避让板载元件的凸起高度，避免后期打样后出现元件与外壳干涉的问题。在做小型设备的供电系统选型时，也可以直接参考该板件的尺寸参数评估安装空间是否满足要求，提前规划电池仓的内部布局，减少方案迭代的次数。整个模型的组件拆分清晰，每个元件都作为独立的主体存在，在做装配干涉检查、爆炸视图制作或者结构演示动画时，可以单独对每个元件进行操作，不需要额外对模型进行拆分处理，能够适配不同场景下的建模需求。
