太阳能电池50W组件电箱压铸结构

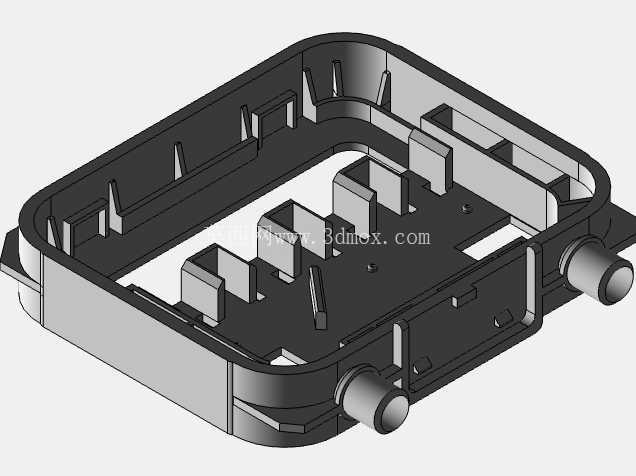

　　这款电箱结构主要面向分布式光伏场景下50W规格太阳能电池组件的配套电气连接需求，在户外光伏板安装场景中，承担组件内部汇流线路的防护、接线端固定以及外接线路转接的核心作用，直接暴露在户外环境下工作，需要兼顾结构强度、绝缘防护与安装便捷性的多重要求。从结构设计逻辑来看，壳体采用压铸工艺成型的思路，整体为带侧边出线接头的框型腔体结构，腔体内部设置多组错落的定位挡筋与安装柱，这些结构并非随意排布，而是对应50W组件汇流条的走线路径、旁路二极管的安装位以及接线端子的固定点位，挡筋高度经过匹配计算，既可以分隔不同电位的导电部件，避免爬电距离不足引发的安全隐患，又能在灌封密封胶时形成胶水流道，让密封胶均匀填充腔体内部间隙，提升整体防水防尘等级。

　　侧边的两个圆柱形出线接头采用与壳体一体压铸的结构设计，接头内壁预留了密封圈安装槽，外接线缆穿过接头后通过锁紧螺母配合密封圈实现径向密封，相比后期粘接的出线结构，一体压铸的接头抗拉扯强度更高，能够承受户外安装时线缆拖拽、长期风载晃动带来的应力，避免出线位置开裂渗水。腔体底部设置的多个沉头安装孔，孔位尺寸与光伏组件背板的预装螺柱完全匹配，安装时不需要额外打孔定位，直接对准螺柱锁紧即可完成固定，沉孔设计可以让螺丝头部完全没入壳体内部，不会突出壳体表面影响后续盖板的安装贴合度。

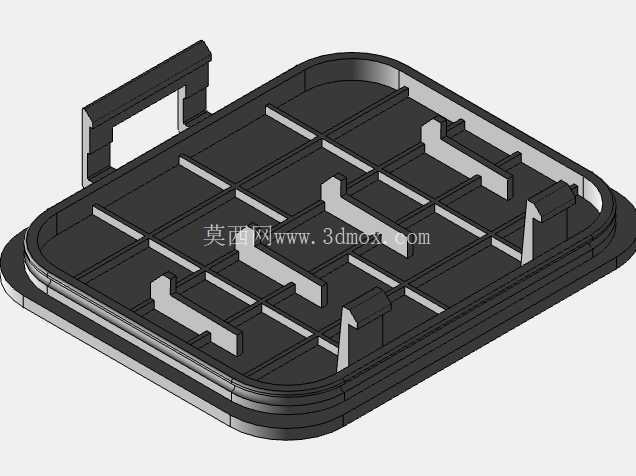

　　从安装边界尺寸来看，整体框型结构的外轮廓尺寸适配50W太阳能组件的背板边角安装空间，不会超出组件边框的投影范围，避免在组件堆叠运输时发生磕碰，腔体内部的净空尺寸刚好容纳对应规格的汇流端子与保护元件，没有多余的冗余空间，既控制了压铸用料成本，也压缩了整体结构的厚度，降低组件安装后的整体风阻。结构边缘全部做了圆角过渡处理，没有尖锐的直角毛刺，一方面是压铸工艺的脱模需求，减少压铸时的应力集中，避免成型后出现冷隔、缺料的缺陷，另一方面也能避免安装作业时划伤施工人员的手部，同时减少尖锐边缘对线缆绝缘层的磨损。

　　腔体内部的定位柱高度统一，顶面平整度控制在压铸工艺可实现的公差范围内，后续安装内部元件时不需要额外做铣平加工，元件可以直接贴合定位柱顶面通过螺丝锁紧，减少二次加工工序。在实际使用场景中，这类电箱安装在太阳能电池组件的背面背光位置，长期承受高低温循环、紫外线照射以及雨水冲刷，压铸材质的壳体本身具备良好的导热性，可以将内部接线端子、二极管工作时产生的热量快速传导到外部环境，避免内部元件因为积热出现老化加速的问题，壳体的壁厚经过载荷计算，在满足户外抗冰雹冲击、积雪静压的强度要求下做了等壁厚优化，保证压铸时金属液填充流畅，不会出现壁厚差过大导致的缩孔、变形问题。两侧的出线方向平行于组件边框，线缆接出后可以顺着组件边框走线，用扎带固定在边框的预装孔位上，避免线缆悬空晃动，整体结构的设计完全围绕光伏组件户外安装的实际工况展开，没有多余的装饰性结构，每一处挡筋、安装柱、出线结构都对应实际的装配与功能需求，能够直接匹配50W太阳能组件的量产装配流程，不需要对组件现有背板结构做改动即可适配。
