工业级宽幅挤压铝型材承载结构件

在非标自动化设备搭建、小型CNC加工工作站布设、桌面级FDM3D打印机改装的实际项目里，承载基材的选型直接决定整套设备的长期运行稳定性，不少刚入行的结构工程师容易在这一环节踩坑——要么选了厚度不足的薄板做台面，加工时受力震颤导致工件报废，要么选了拼接式型材，接缝处平面度超差，后续校准导轨、调平工作面要耗费数倍工时。这款挤压成型的铝型材构件，就是针对这类中小尺寸承载场景做的定向设计，截面厚度控制在15mm，单幅型材有效宽度做到160mm，长度可根据实际安装需求裁切适配，不用像常规窄幅铝型材那样多根拼接打胶找平，从基材层面就减少了装配累积误差。

从实际使用场景来看，这款型材最常被用在三类工况里：第一类是桌面级CNC雕刻机的工作台面，15mm的截面厚度刚好能抵消小型主轴高速铣削亚克力、软铝、环氧板时产生的高频振动，不会像8mm、10mm厚度的薄铝型材那样，铣削到工件边缘时出现台面共振，导致铣削面出现波纹状刀痕；型材本身的挤压成型精度能保证工作面平面度控制在每米0.2mm以内，铺上台面垫板后直接就能安装T型槽条或者压紧夹具，不用额外做铣面精加工，能省掉不少外协加工的成本和周期。第二类是桌面3D打印机的成型平台支撑基材，不少DIY玩家改装大尺寸打印机时，喜欢用铝板做热床支撑，但普通裁切铝板容易存在内应力，使用一段时间后受热变形，导致打印件首层附着力不均、边角翘边，这款挤压铝型材在生产时就做了去应力处理，长期在60-80℃的热床工作温度下不会出现翘曲变形，160mm的单幅宽度可以通过并排拼接适配200mm到500mm不等的成型尺寸，拼接时只要在型材侧边的卡槽里装入定位销，就能保证拼接面齐平，不会出现高低差。第三类是小型装配工作站的操作台面，比如电子元器件组装、精密零件检具放置的工作台，铝型材本身的氧化层耐油污、耐刮擦，日常清理用酒精擦拭即可，重量比同厚度的钢板轻60%以上，后期要调整工位布局、加装传感器支架或者物料挂条时，直接利用型材侧边的成型卡槽就能固定附件，不用在台面上打孔攻丝，调整灵活度很高。

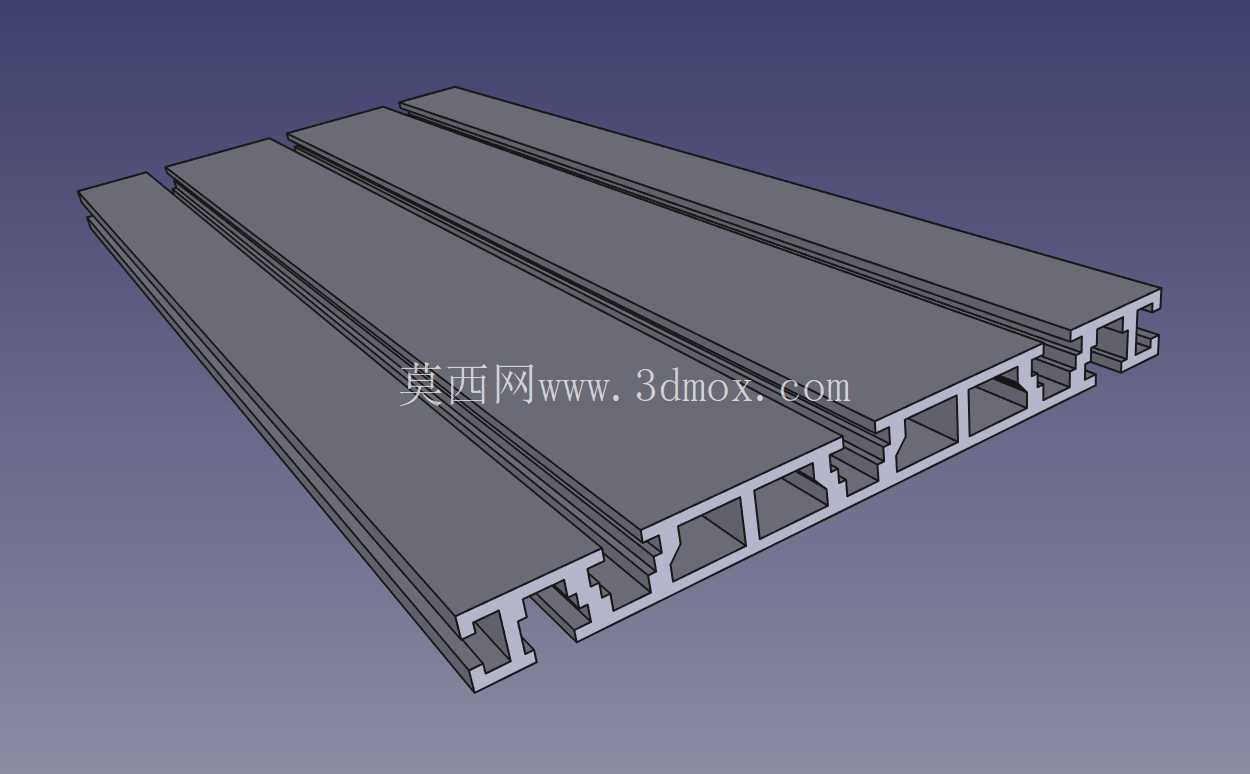

从设计思路上看，这款型材没有采用常规工业铝型材的T型槽外轮廓，而是把侧边的安装结构做成了隐藏式卡槽，一方面是保证工作面的完整平整，没有凹槽缝隙，加工产生的碎屑、装配掉落的小螺丝不会卡在槽缝里难以清理，另一方面是多根型材拼接时，卡槽可以嵌入密封胶条或者连接钢片，既能够提升拼接后的整体刚性，又能避免拼接缝落入杂物。型材的截面内部做了等距分布的加强筋，筋厚控制在1.8mm，在保证整体抗弯强度的前提下尽可能控制型材重量，经过实际承重测试，单根1米长度的该型型材，两端简支状态下中间位置放置80kg的均匀载荷，形变量不超过0.3mm，完全能满足小型加工设备、装配工位的承重需求。

在安装边界上，这款型材的截面侧边没有突出的安装耳，裁切时只要保证端面垂直度，不管是和铝型材专用角码连接，还是直接通过端面攻丝和设备机架固定，都能保证贴合面无缝隙；因为单幅宽度是160mm，设计机架时只要把支撑横梁的间距控制在400mm以内，就不用额外在型材底部加加强衬板，就能满足常规使用的刚性要求。如果是用作CNC工作台，只需要在型材背面预设的安装孔位上固定直线导轨的滑块安装座，不用额外加工安装基准面，型材挤压成型时的背面基准面精度已经能满足普通小型雕刻机的导轨安装要求，能大幅减少机加工序。如果是用作3D打印机的热床支撑，只要在型材表面粘贴一层磨砂PEI板或者高温贴膜，就能直接作为打印工作面使用，因为型材本身的导热均匀性比普通铝板好，热床加热时整个工作面的温差能控制在2℃以内，能有效减少打印件因为温度不均产生的翘曲问题。

不少工程师在选型这类铝型材时，容易忽略型材的直线度指标，这款挤压型材在生产时是通过在线矫直工序处理的，整根型材的直线度误差不超过每米0.15mm，安装时不用花大量时间调平，只要把两端固定在机架上，整个工作面的平面度就能满足使用要求。对比同类型的铸铁台面，这款铝型材的重量更轻，拆装搬运方便，不会像铸铁件那样容易生锈，日常维护成本更低；对比人造石台面，它的刚性更好，不会因为长期承重出现凹陷变形，螺丝连接的强度也更高，反复拆装附件不会出现滑牙问题。在实际项目里，不少做小型非标设备的厂商都会优先选这类定宽的挤压铝型材做台面基材，既能缩短装配调试的周期，又能降低后续的售后维护成本，避免因为台面变形导致的设备精度问题。
