20x20规格T型槽工业铝型材截面结构

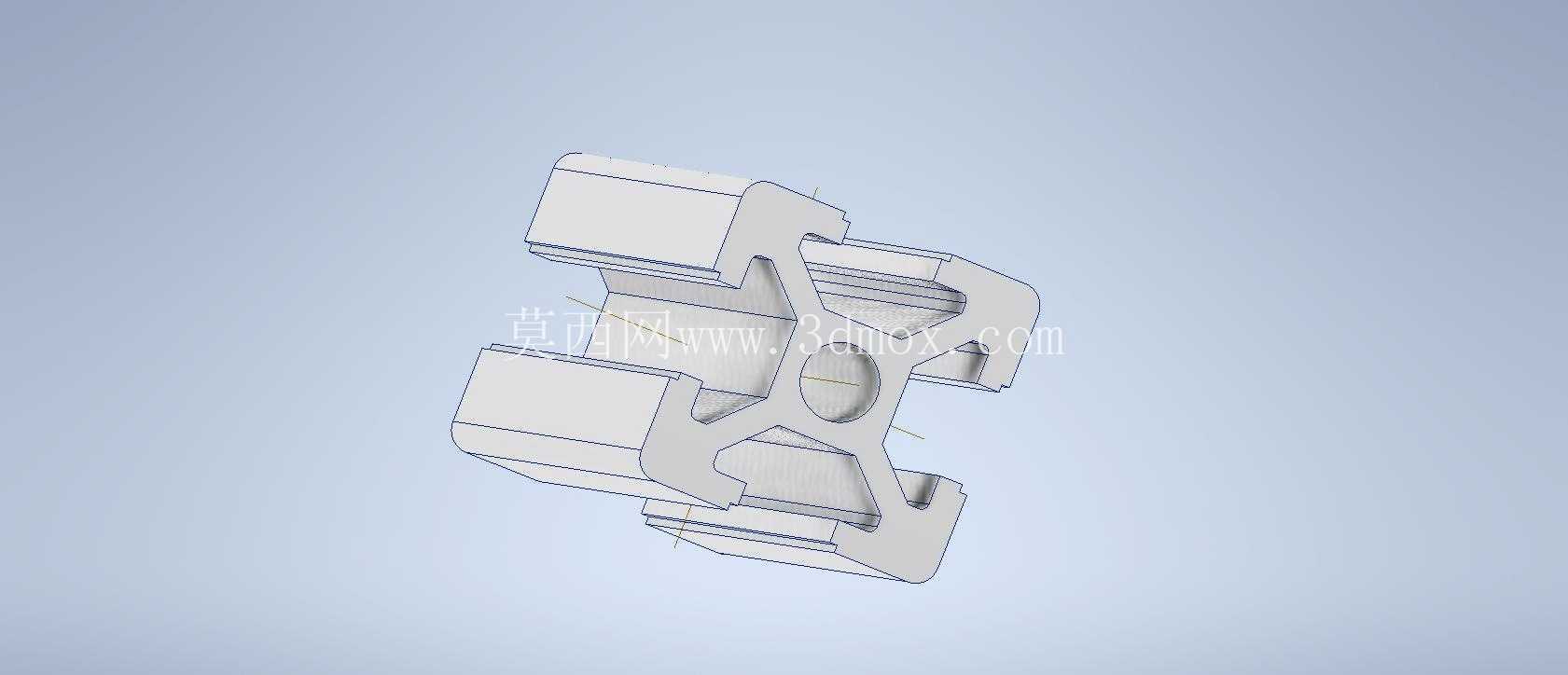

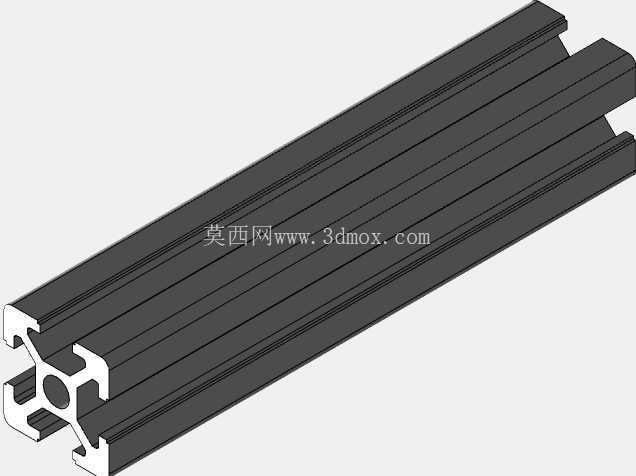

　　这款20x20规格的T型槽铝型材，是轻型工业框架搭建场景里的基础构件，日常在桌面级小型设备机架、检测工位工装台架、实验室小型仪器固定支架、电子产线轻型物料滑道的搭建中应用极广，相比同尺寸的方管焊接结构，它无需焊接作业，所有连接都通过槽内预置的T型螺栓完成，后期调整工位布局、增减附件时不需要破坏原有框架结构，拆装调整的效率提升非常明显。从截面结构来看，型材四个侧边都预留了标准T型槽道，槽口的尺寸经过适配，刚好可以卡入配套的T型螺母、弹性螺母，不需要在型材本体上额外打孔攻丝，避免了钻孔位置偏差导致的装配错位问题，中间的十字加强筋结构是设计的核心，在20x20的有限截面尺寸下，通过筋位的合理排布，既控制了型材的米重，降低材料成本，又保证了各个方向的抗弯、抗扭性能，不会因为槽道的开设导致型材局部刚性不足，在承受垂直于安装面的静载荷时，变形量能控制在轻型设备允许的范围内。

　　设计这类型材截面的时候，首先要考虑的是挤压生产的工艺可行性，所有的壁厚都保持均匀过渡，没有突变的厚大部位，避免挤压成型时出现出料变形、冷却后应力集中导致的型材弯曲扭拧，T型槽的收口部位做了微小的倒角，既可以防止安装时螺母卡滞，也能避免装配过程中锐边划伤操作人员。它的安装边界非常明确，外轮廓尺寸严格控制在20mm×20mm的正方形范围内，相邻型材拼接的时候，端面可以直接通过角槽连接件、直角角码完成90度对接，不需要额外留出避让空间，对于安装空间紧凑的小型设备来说，这个尺寸优势非常明显，比如在桌面型3D打印机的框架搭建、小型视觉检测设备的支架固定场景里，20x20的截面不会占用过多的设备内部空间，同时又能提供足够的支撑刚性。

　　槽道内部的尺寸设计也兼顾了多种连接附件的通用性，除了常规的螺栓连接，还可以在槽内嵌入密封条、端盖、活动挂钩等附件，满足不同场景的使用需求，比如在无尘车间使用的框架，可以在槽道内卡入透明亚克力板的密封压条，不需要额外打胶就能完成防护面板的固定；在需要走线的设备框架里，槽道内部还可以嵌入走线槽，将设备的电源线、信号线收纳在槽内，避免线缆外露造成的安全隐患。很多初次接触铝型材选型的结构工程师容易忽略槽道的配合公差，这款型材的T型槽尺寸公差控制在合理范围内，既不会因为槽道过窄导致T型螺母无法顺利滑入，也不会因为槽道过宽导致螺母连接时出现旷量，影响框架的整体稳定性，在做长跨度的水平梁使用时，可以根据实际的载荷情况，在型材的中心槽道内加装加强钢条，进一步提升梁的抗弯能力，不需要更换更大规格的型材，就能满足更大载荷的使用需求，这也是T型槽铝型材相比一体化焊接结构的灵活性优势。

　　另外，型材的四个外角都做了小半径的圆角处理，没有尖锐的棱角，在装配和日常使用过程中能减少磕碰损伤，表面经过阳极氧化处理后，有较好的耐磨和抗腐蚀性能，在普通的工业车间环境下长期使用不会出现表面锈蚀、掉漆的问题，日常维护只需要擦拭表面灰尘即可，不需要做额外的防腐处理。在做三维建模的时候，这类型材的截面草图需要完全对称，所有的筋位厚度保持一致，拉伸特征生成后要检查各个槽道的拔模角度，确保和实际挤压生产的工艺一致，避免建模出来的截面和实际生产的型材存在尺寸偏差，导致后续装配时连接附件无法适配，尤其是槽口的收口尺寸，是整个截面建模的关键尺寸，必须和通用附件的尺寸匹配，否则整个模型的装配设计就失去了实际工程意义。
