遥控气垫船管道式推力驱动装置

这款管道式推力驱动装置，是面向小型遥控气垫船开发的专用动力输出组件，核心作用是为气垫船提供行进所需的定向推力，同时适配气垫船的转向控制需求，可直接安装在船体两侧的预设安装位，替代传统外露式螺旋桨结构，解决小型气垫船在复杂水面、硬质平整陆面行进时，螺旋桨易剐蹭障碍物、推力损耗大的问题。从实际应用场景来看，这类管道驱动装置既可以用于休闲级遥控气垫模型的动力改装，也能作为小型无人气垫探测平台的动力单元，适配浅滩、沼泽、冰面等常规轮式、螺旋桨推进设备难以通行的作业场景，管道结构能将螺旋桨转动产生的气流约束在筒状通道内，减少气流向四周逸散的损耗，相比同功率的外露螺旋桨，静态推力能提升15%左右，同时筒状外壳能避免转动的桨叶直接接触外界杂物，降低桨叶被水草、浮尘、细小碎石打坏的概率，也能避免调试过程中桨叶误碰操作人员造成的划伤风险。

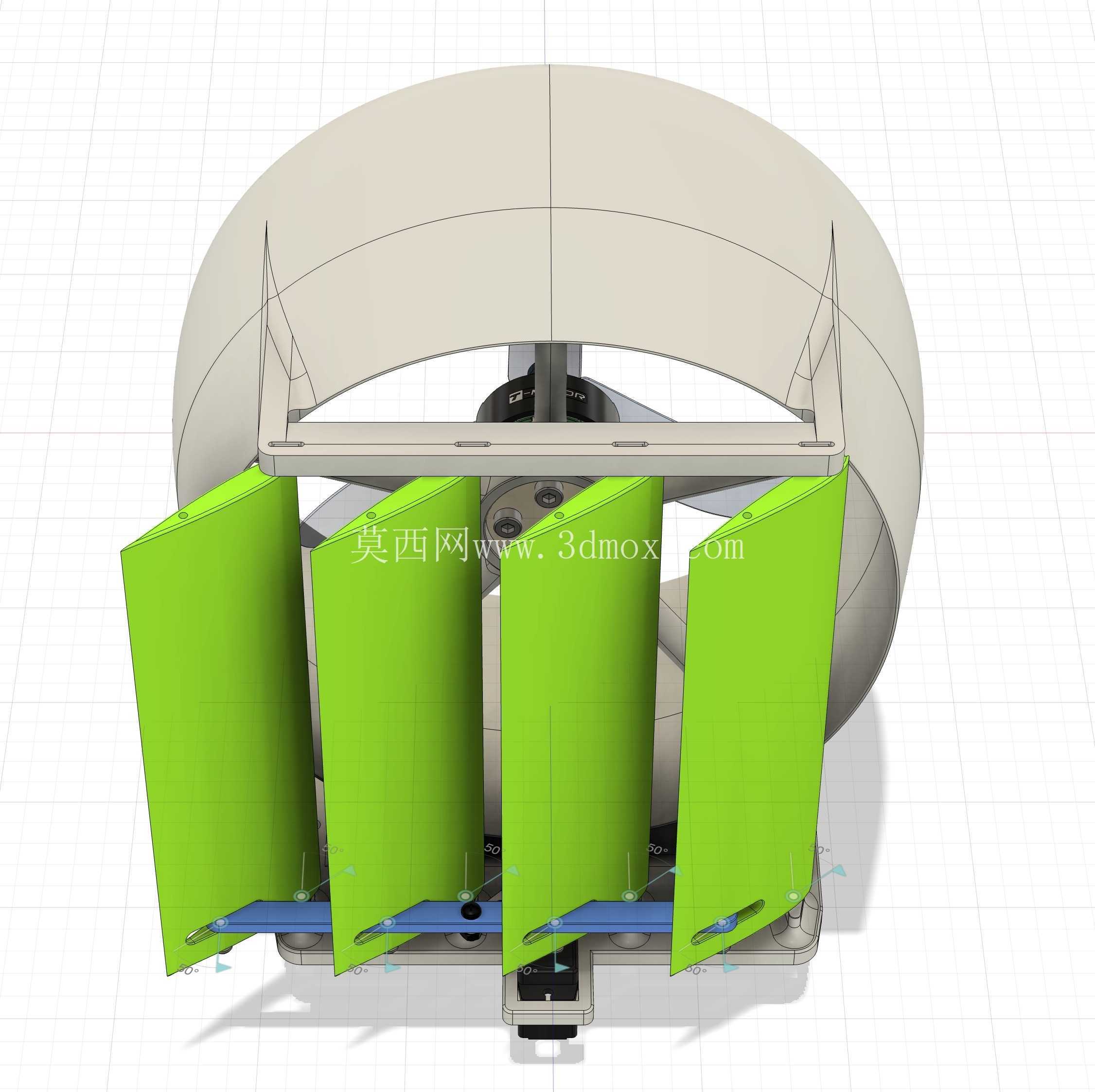

设计过程中，首先确定了适配主流航模动力电机的安装接口，安装基座预留的孔位完全匹配孔距16mm的常用外转子无刷电机，不需要额外制作转接板就能完成电机固定，降低了组装环节的加工工作量。转向控制部分没有采用独立的舵机直连舵面的复杂结构，而是通过简单的控制连杆同时连接方向舵与伺服杆，将转向动作的传动链路做了最大程度的简化，整个转向传动环节只有两个活动铰接点，既减少了装配时的调试步骤，也降低了长期使用过程中活动部件松旷、卡滞的概率，哪怕是没有太多模型组装经验的爱好者，也能快速完成舵面的中位校准。

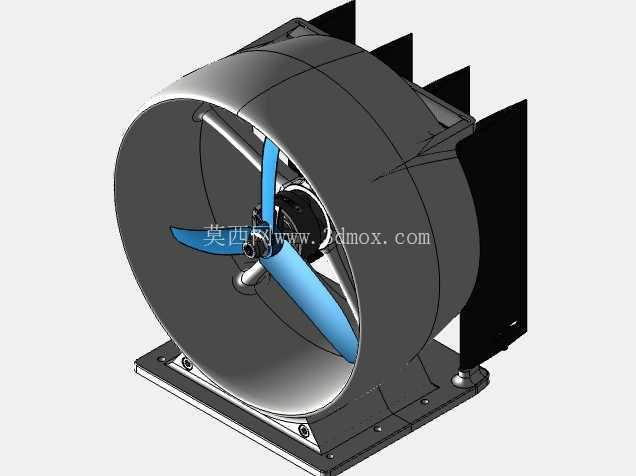

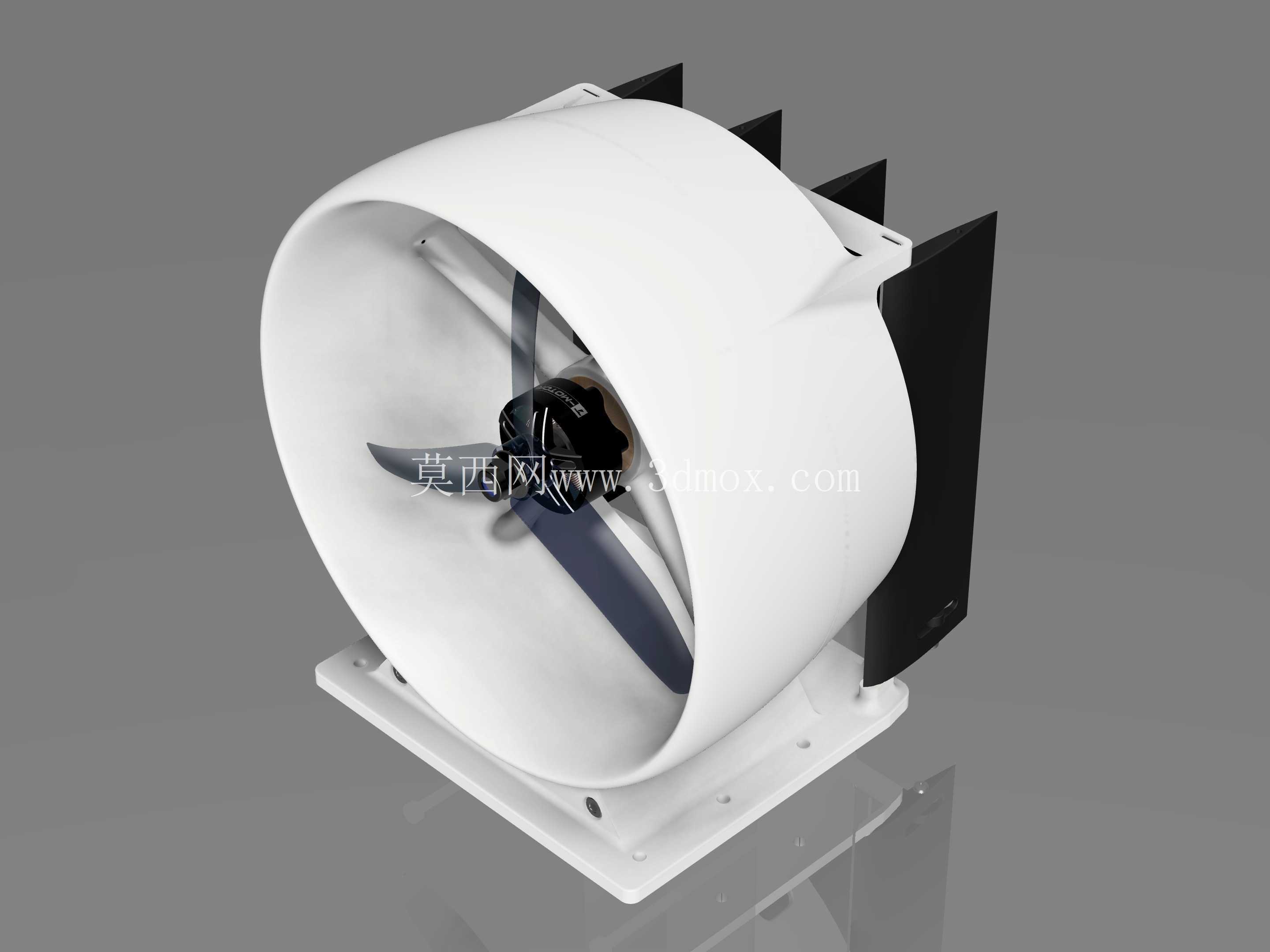

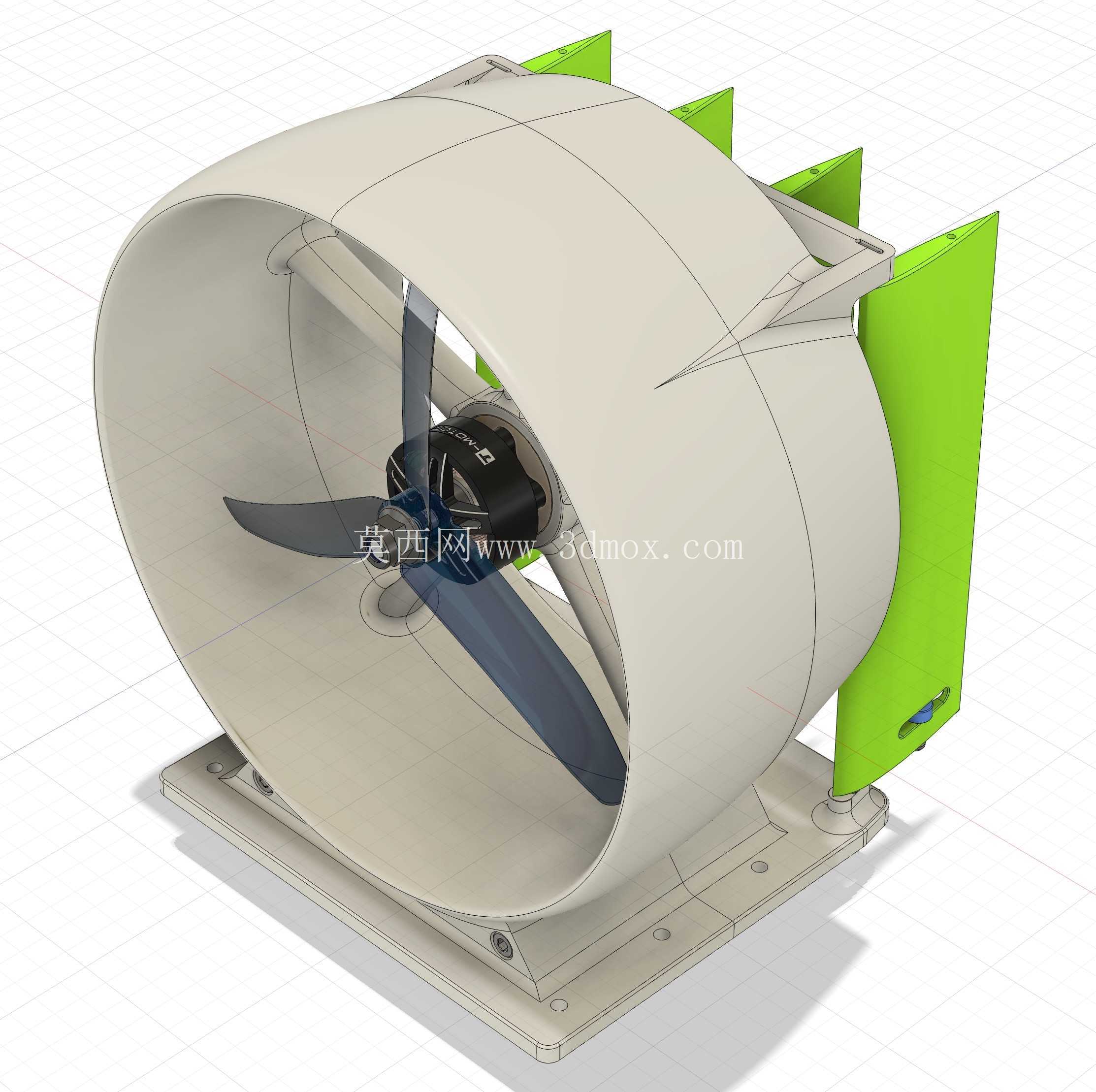

整个装置的外形采用圆润的筒状涵道结构，外壳一体成型，底部的安装基座做了加厚处理，基座上预留了四个对称的安装通孔，可以通过螺栓直接固定在气垫船的船体承力板上，安装边界清晰，涵道筒的外径、基座的长宽尺寸都做了适配3.5英寸规格桨叶的匹配设计，不会出现桨叶蹭到涵道内壁的问题，同时涵道内壁与桨叶尖端的间隙控制在1mm以内，尽可能减少叶尖间隙带来的推力损失。涵道尾部的固定翼片同时承担了气流整流和电机座支撑的作用，三个翼片呈120度均匀分布，既能够将电机牢牢固定在涵道的中心轴线上，也能对螺旋桨吹出的旋转气流做一定的整流处理，让喷出的气流更趋近于轴向，减少气流旋转带来的能量损耗。

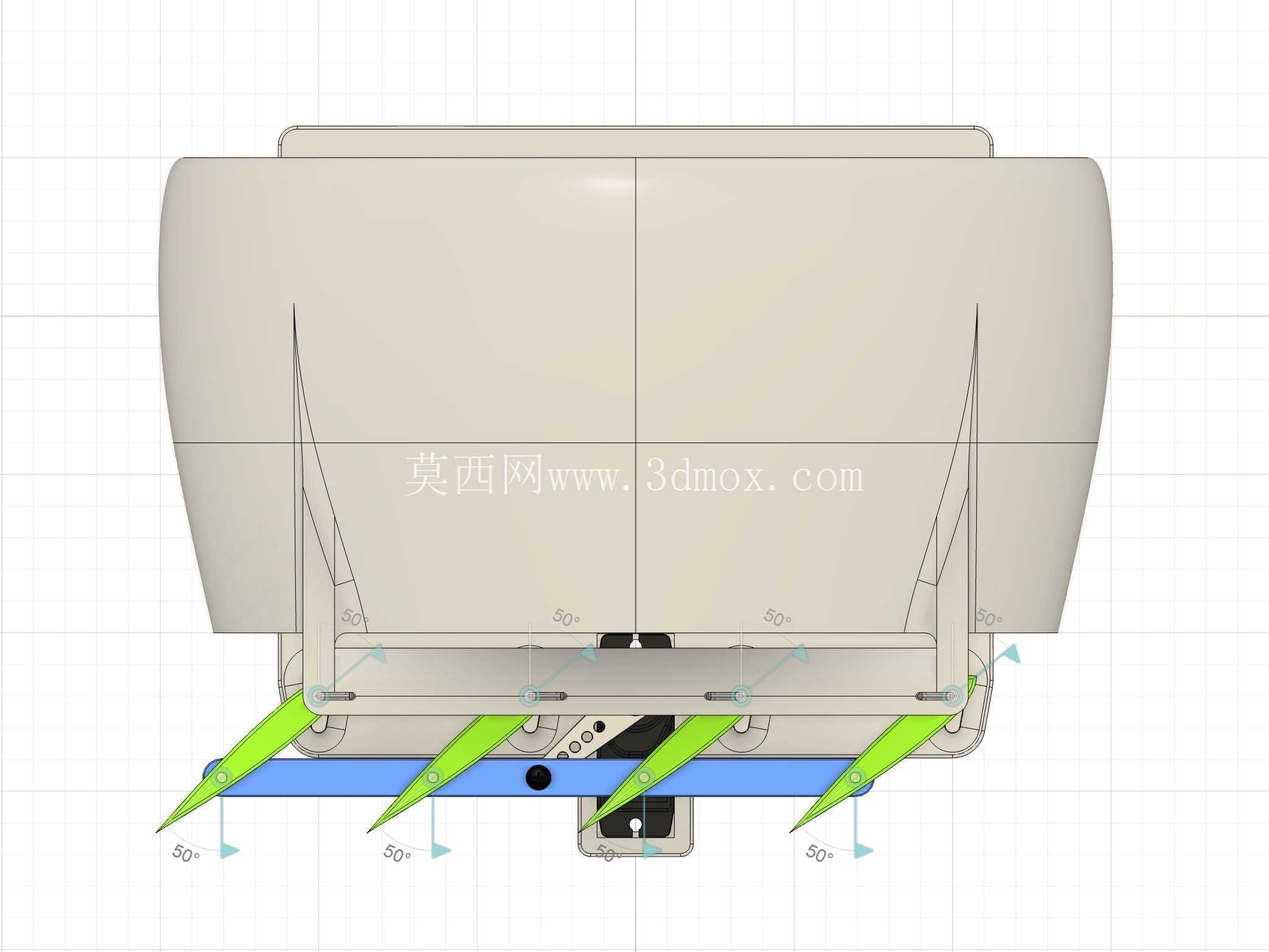

从结构细节来看，整个装置的受力路径设计非常清晰，电机转动产生的反扭矩首先通过电机安装座传递到尾部的支撑翼片上，再通过翼片传递到涵道外壳，最终通过底部的安装基座分散到整个船体结构上，不会出现局部应力集中导致的部件断裂问题。涵道外壳的前缘做了圆角过渡处理，能够减少进气端的气流紊流，降低进气阻力，同时圆角结构也能避免尖锐边缘在组装、搬运过程中造成的磕碰损伤。方向舵设置在涵道的出气端，舵面的尺寸经过反复调整，既能够通过改变出气方向提供足够的转向力矩，也不会因为舵面过大导致推力损失过多，在舵面偏转角度达到25度时，就能让气垫船在行进中完成最小半径的转向，满足灵活操控的需求。

在实际装配过程中，所有部件的配合公差都控制在合理范围内，电机安装位的同轴度精度足够，不需要额外做同心度校准就能保证桨叶转动时的动平衡处于合格范围，减少高速转动时的震动问题。整个装置的重量控制也做了针对性优化，在保证结构强度的前提下，涵道外壳和安装基座的壁厚做了均匀化处理，不会出现局部过厚增加不必要重量、局部过薄导致强度不足的问题，适配小型气垫船对自重敏感的设计需求，不会因为动力装置过重导致气垫抬升困难。另外，涵道顶部预留了走线槽位，可以将电机的供电线、舵机的信号线顺着槽位布置到船体内部，避免线缆外露被气流吹动产生震动，也能让整体外观更加整洁，减少线缆剐蹭到桨叶的风险。
