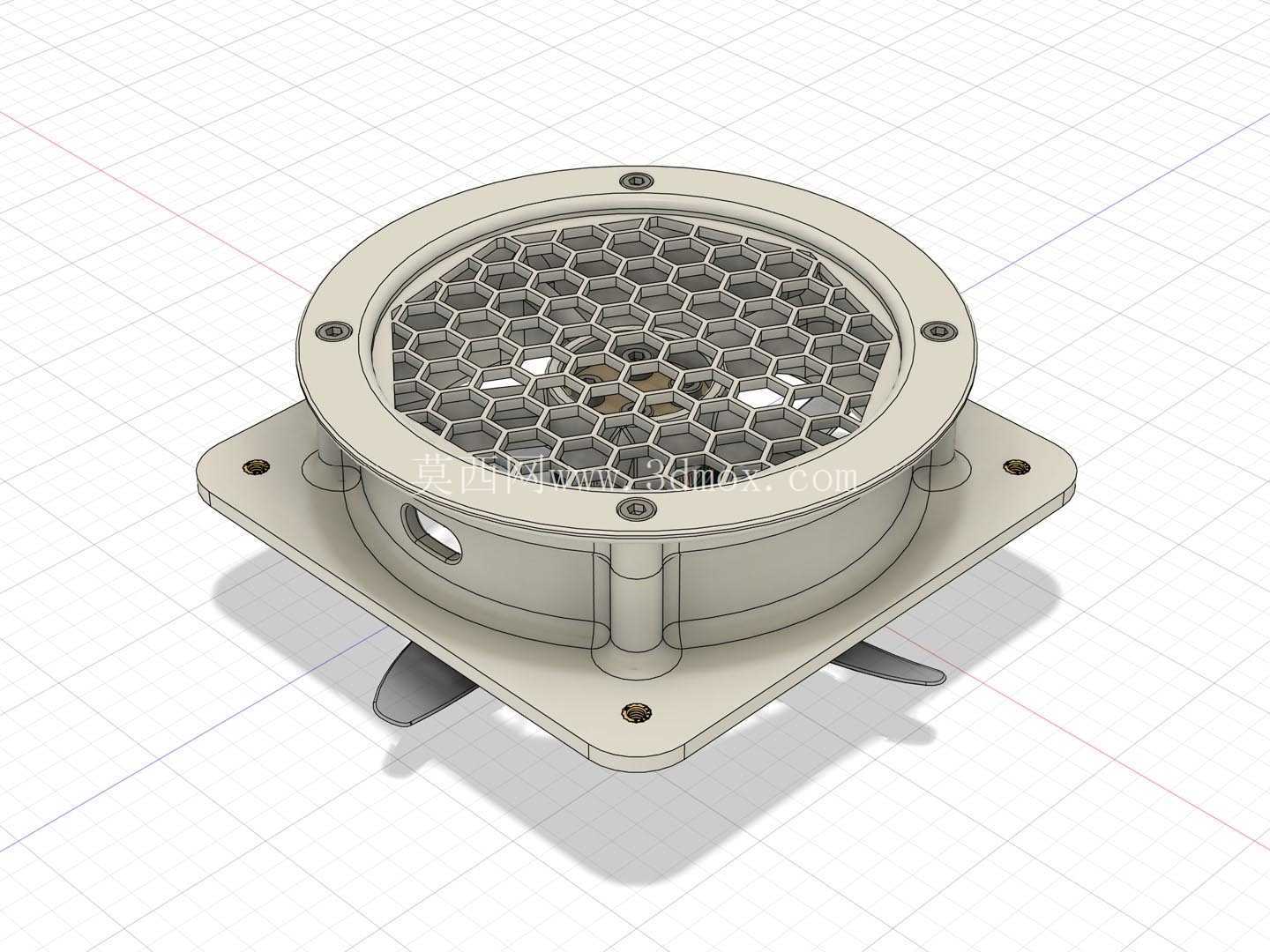

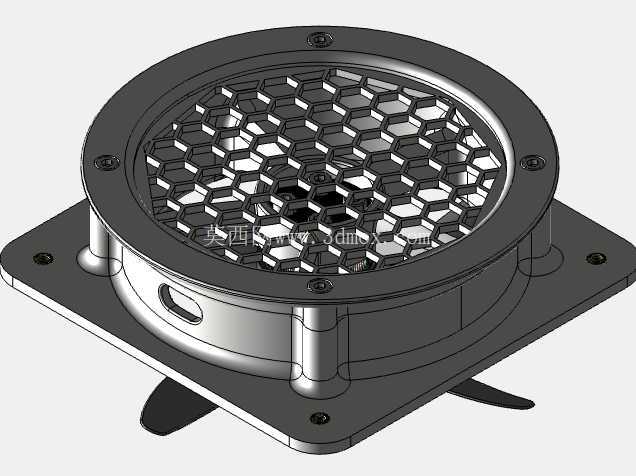

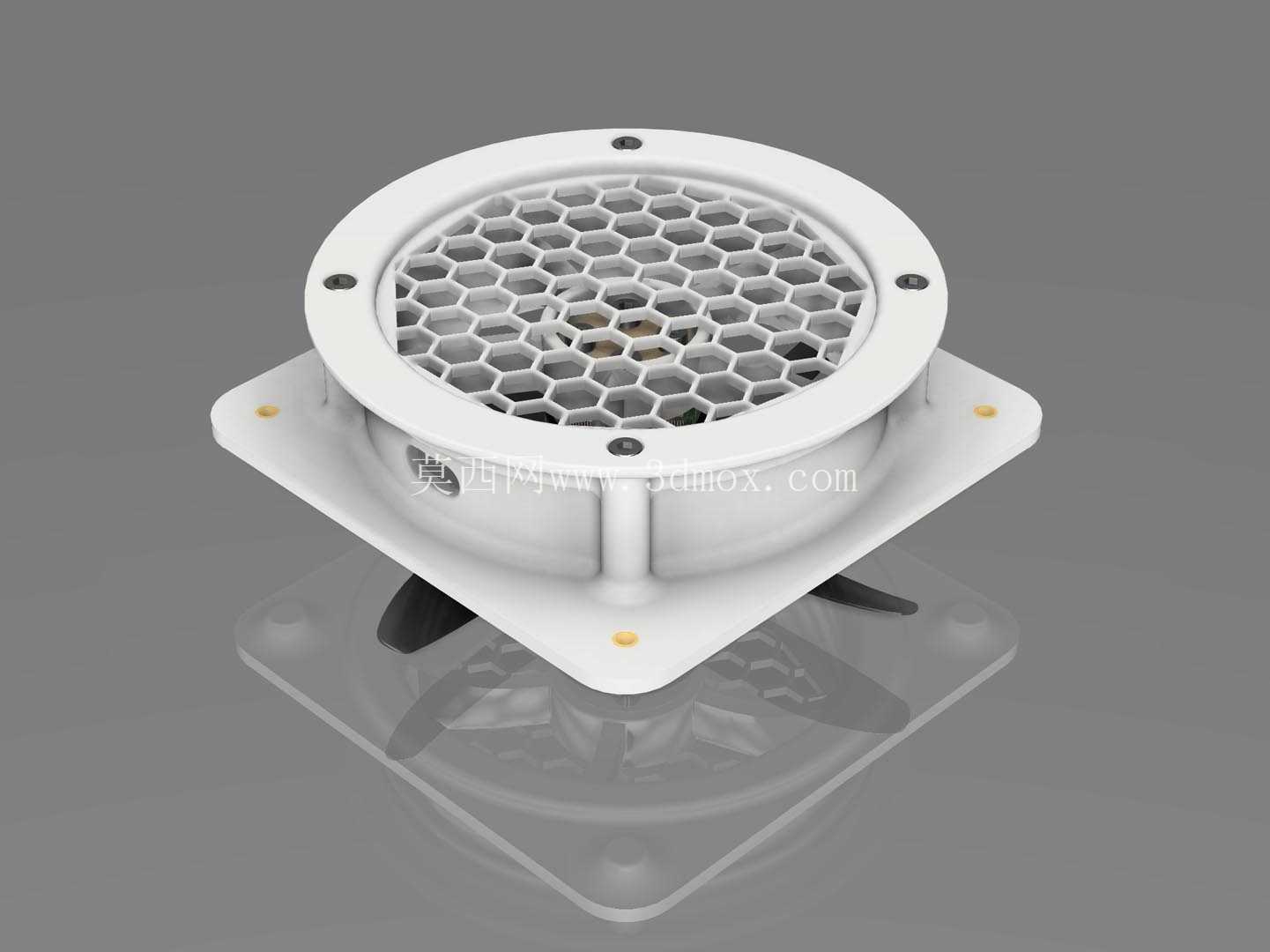

遥控气垫船3.5英寸升力管道外壳结构

　　这款升力管道结构主要面向小型遥控气垫船的升力系统配套使用，在小型无人气垫平台、教学演示类气垫模型、近岸浅滩探测小型气垫载具场景中，这类集成式升力风道是保障气垫垫升稳定性的核心结构件。实际使用中，该结构直接承担螺旋桨的固定、气流的整流导向、外部异物防护三重作用，区别于常规航模直接裸露螺旋桨的安装方式，带防护网格的风道结构可以避免气垫船在草地、浅滩、落叶区域行驶时，杂物被吸入螺旋桨打坏桨叶，或是缠绕电机轴导致动力中断的问题。

　　从结构设计逻辑来看，整个外壳采用上下分层的法兰安装形式，底部方形法兰预留了四个安装固定孔位，孔位间距匹配16毫米与19毫米两种主流航模动力的安装螺距，可直接适配对应规格的外转子无刷电机，不需要额外制作转接支架，降低了整机装配的加工量。上部圆形风道的内径做了3.5英寸的通径设计，内壁做了顺滑的拔模斜度，从电机安装位到出风口的过渡段没有直角台阶，能够减少气流在风道内部的紊流损失，提升螺旋桨的做功效率，让垫升气流更均匀地输送到气垫围裙区域，避免出现单侧气压不足导致的船体侧倾问题。

　　顶部的六边形网格防护结构做了等壁厚设计，网格的开孔尺寸经过测算，既能够阻挡直径5毫米以上的树枝、落叶、碎石进入风道打坏5.1英寸规格的螺旋桨，又不会因为开孔过小导致气流通过阻力过大，网格与风道上沿采用一体化连接，没有拼接缝隙，避免长期振动下出现网格断裂脱落的风险。安装边界方面，整个结构的方形安装底座边长控制在常规航模气垫船的船体中部安装位尺寸范围内，底座下方预留了足够的电机出线空间，不会挤压电机的动力线与信号线，风道整体高度控制在不超过船体上层建筑的高度范围内，不会额外增加船体的正面风阻，同时风道上沿的四个固定孔可以根据使用需求加装防尘网或者导流罩，拓展不同使用场景下的适配性。

　　在实际装配过程中，该结构可以直接通过螺栓固定在船体的中部承力板上，法兰面与承力板之间可以加装薄橡胶垫来吸收电机运转时产生的振动，降低振动传递到船体导致的零件松脱风险。风道的内壁做了光滑过渡处理，没有突出的加强筋或者安装柱，避免打乱螺旋桨吹出的气流方向，保证气流垂直向下输送到气垫腔，提升垫升效率。可拆卸的网格设计也方便日常维护，在长期使用后堆积在网格上的灰尘、杂物可以直接拆下网格清理，不需要拆解整个风道与电机结构，减少维护工作量。针对不同动力配置的适配性，该风道结构的电机安装位做了沉台设计，电机装入后电机轴的中心高度与风道中心完全重合，保证螺旋桨在风道内部的间隙均匀，不会出现桨叶蹭到风道内壁的问题，适配的螺旋桨尺寸覆盖常用的5寸航模桨，能够满足总重量在3公斤以内的小型气垫船的垫升动力需求，在草地、水泥地、水面等不同行驶界面下，都能提供稳定均匀的垫升气压，减少气垫漏气带来的动力损耗。
