带保险丝的NE555 PWM直流调速控制板

在小型DIY机电装置、桌面级传动设备、低压直流动力单元的调试与搭建场景中，电机转速的线性调节一直是结构工程师、电子爱好者绕不开的基础需求，这款基于NE555定时器搭建的PWM控制模块，正是瞄准5A以内低压直流负载的调速场景设计，集成了过流保护的保险丝结构，省去了使用者额外外接保护元件的布线麻烦。

从实际使用场景来看，这类控制模块常被用在小型传送带的转速匹配、桌面台钻的进给调速、DIY小车的动力输出调节、小型水泵的流量控制等场景，适配6-24V区间的常规直流负载，5A的额定带载能力刚好覆盖绝大多数小型低压直流电机的工作电流区间，板载的保险丝座可以根据实际负载的额定电流更换对应规格的熔丝，当负载出现堵转、短路等异常工况时，熔丝会快速熔断切断回路，避免后端电机、前端电源出现不可逆的烧毁损坏，相比无保护的简易PWM调速板，在教学实验、新手DIY场景下的容错率更高。

从设计思路上拆解，整个模块的电路核心围绕NE555芯片搭建多谐振荡器电路，通过调整电位器的阻值改变输出方波的占空比，从而实现对负载两端平均电压的调节，达到调速、调功率的效果。结构布局上，模块将大电流通路的接线端子布置在板边位置，方便外部动力线的接入与固定，输入输出端子做了清晰的分区，避免接线时正负极反接的误操作；电位器调节旋钮布置在板侧的突出位置，使用者不需要额外拆解外壳就能直接用手旋转调节输出占空比，旋钮的阻尼手感适中，调节时的占空比变化线性度较好，不会出现转速跳变的情况；电解电容、限流电阻等发热元件在PCB上预留了足够的散热间隙，长时间满负载工作时不会出现元件热量堆积导致的参数漂移；保险丝座采用插拔式结构，更换熔丝时不需要拆卸整个模块的接线，直接拔出旧熔丝插入新熔丝即可完成维护，大幅降低了现场故障排查的时间成本。

从安装边界与外形尺寸来看，整个模块的PCB采用红色玻纤板基材，整体长宽尺寸控制在50mm*30mm区间，厚度包含板上最高元件的总高度不超过25mm，属于非常紧凑的小型控制模块，安装时可以通过PCB四个角预留的安装孔用M2螺丝固定在设备的绝缘安装位上，也可以通过背胶直接粘贴在设备壳体的内壁，不需要占用太大的安装空间。板上的接线端子采用按压式接线结构，不需要额外压接冷压端子，剥去导线端部的绝缘层直接插入端子拧紧螺丝即可完成接线，对于快速搭建原型机的场景来说，接线效率比焊接式端子高很多。

在结构细节处理上，模块上的功率元件与信号元件做了清晰的分区，大电流走线路径在PCB上做了加宽覆铜处理，降低大电流通过时的线路压降与发热，信号部分的走线远离功率回路，避免大电流通断时的电磁干扰影响NE555芯片的输出稳定性。板载的LED指示灯可以直观显示模块的供电状态，当模块正常接入电源时指示灯点亮，出现熔丝熔断的故障时指示灯熄灭，使用者可以快速判断模块的工作状态，不需要借助万用表就能完成初步的故障排查。

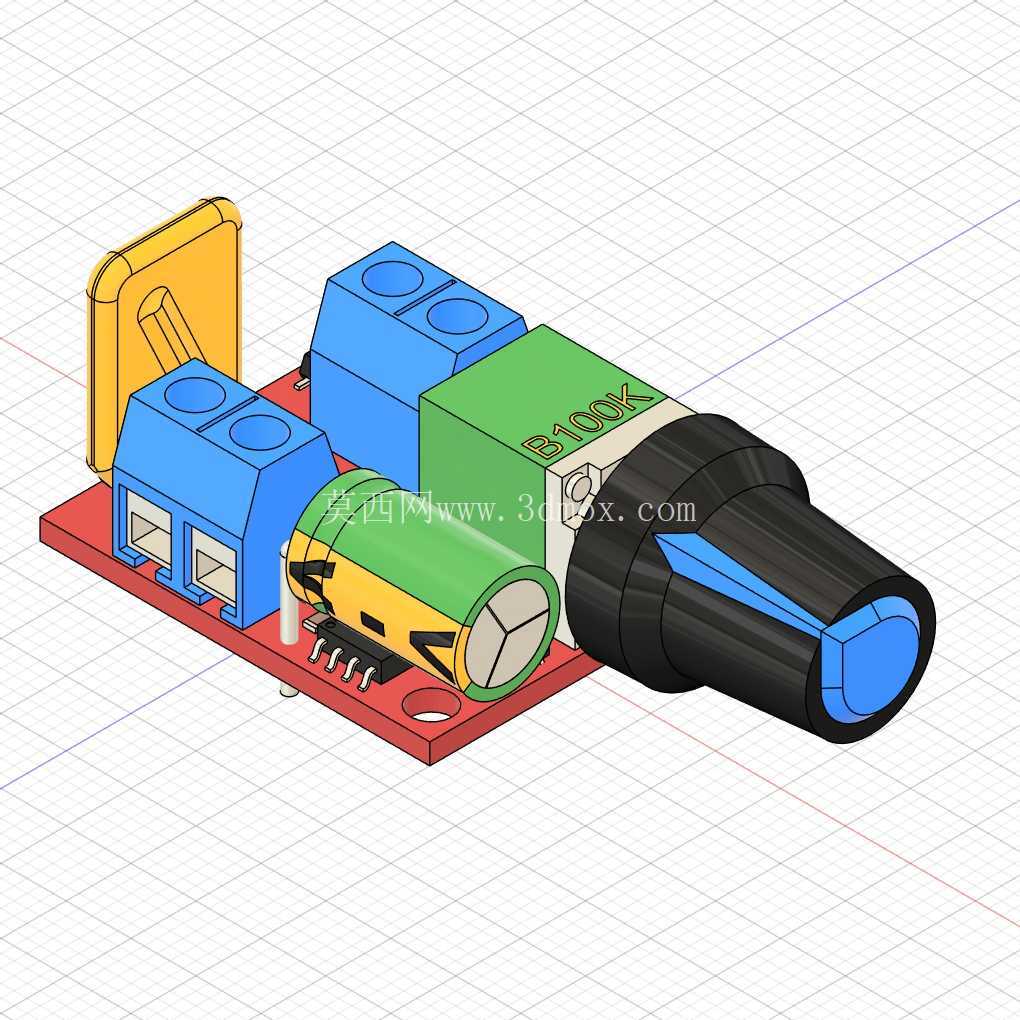

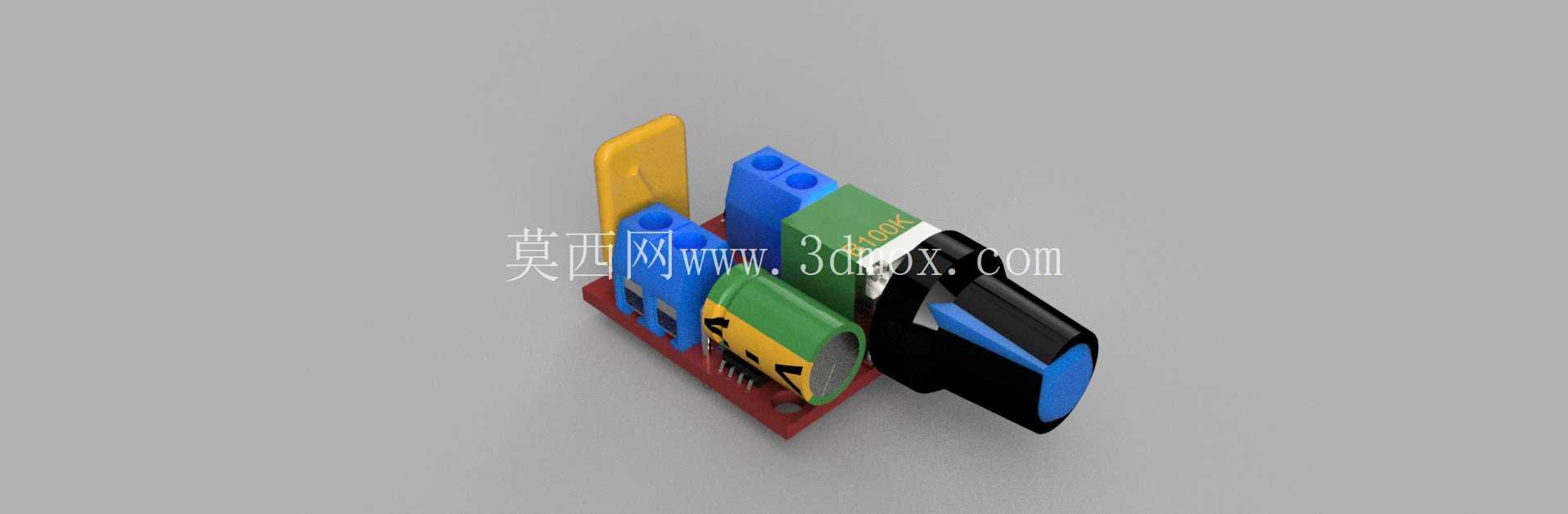

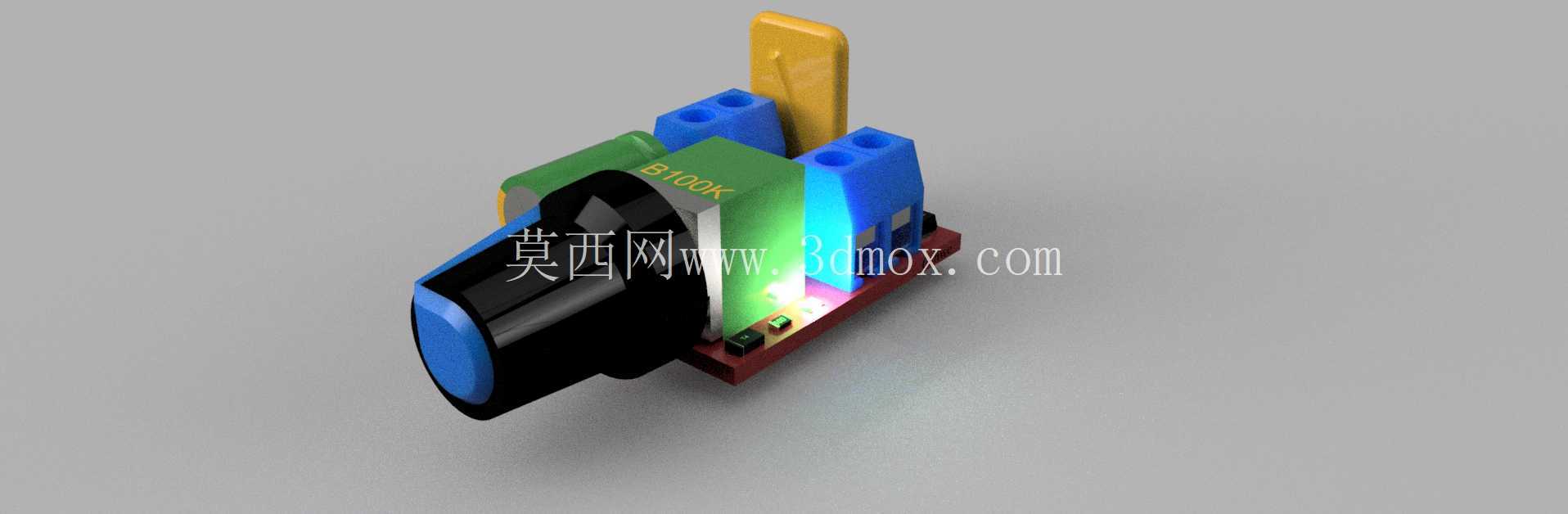

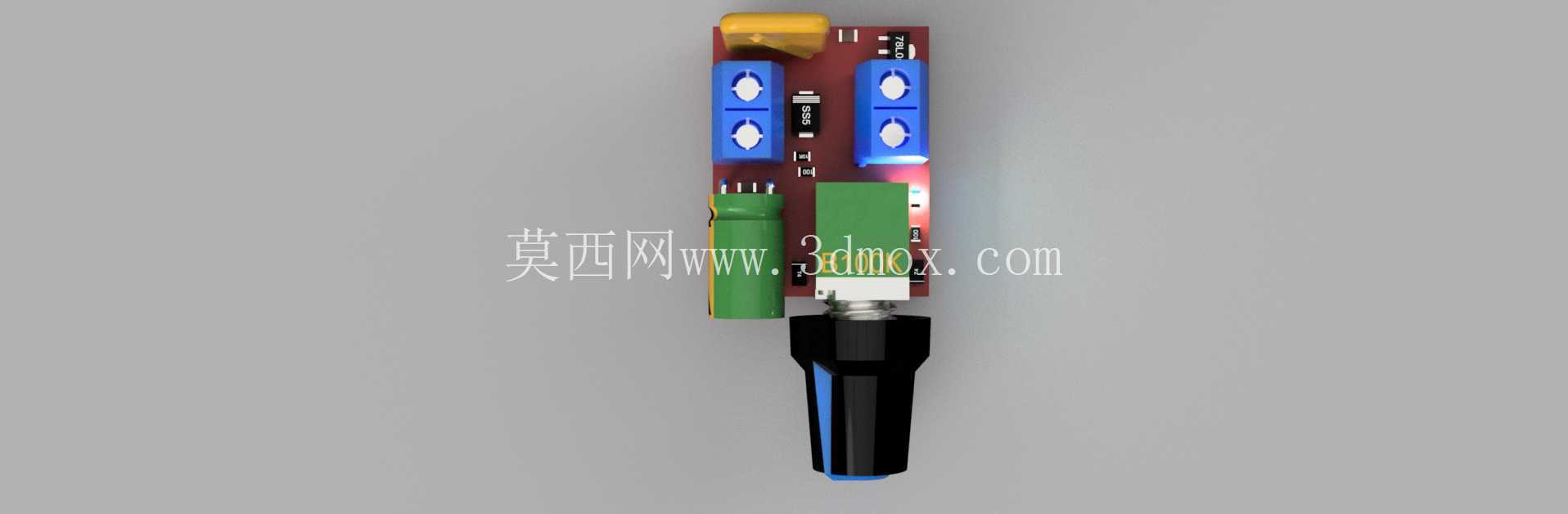

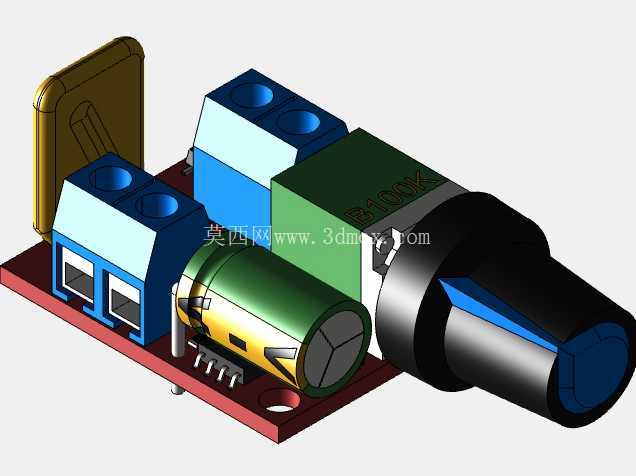

不同于工业级的大型调速装置，这款小型PWM控制模块的定位就是轻量化、低成本的小功率调速场景，在结构设计上没有冗余的多余功能，所有元件的选型都围绕实用、可靠、易维护的核心需求，既可以作为独立的调速模块直接接入低压直流回路使用，也可以作为子模块集成到更大的控制设备内部，作为局部动力单元的调速控制单元使用。在三维建模层面，模型完整还原了板上所有元件的外形尺寸与安装位置，包括电解电容的极性标识、接线端子的接线口位置、电位器旋钮的调节方向、保险丝座的插拔结构，在做设备整体的结构装配时，可以直接将这个模块模型导入装配体，核对安装孔位、预留接线空间、检查与周边结构件的干涉情况，避免实际加工组装时出现元件与壳体碰撞、接线空间不足的问题。对于需要搭建小型机电设备原型的结构设计者来说，这类标准化的小型电子模块模型可以大幅减少重复建模的工作量，把更多精力放在核心功能结构的设计优化上，同时准确的外形尺寸也能保证结构设计阶段的安装边界校核精度，减少后期打样的修改次数。
