IP2312 3A充电模块电路板结构设计

在消费电子DIY、小型便携设备开发的场景里，充电模块的选型与结构适配一直是结构工程师需要重点考量的环节，这款基于IP2312方案的3A充电卡模块，正是面向这类场景做的结构参考设计。先从实际用途说起，这类模块主要承担单节锂离子电池的升压充电管理职能，能在5V输入的常规USB供电场景下，实现最高3A的充电电流输出，适配充电宝、小型手持检测设备、便携传感终端、DIY桌面小装置这类需要内置锂电池供电的产品，相比常见的1A、2A充电模块，它的充电速度提升明显，能满足大容量单节锂电池的快速补能需求。

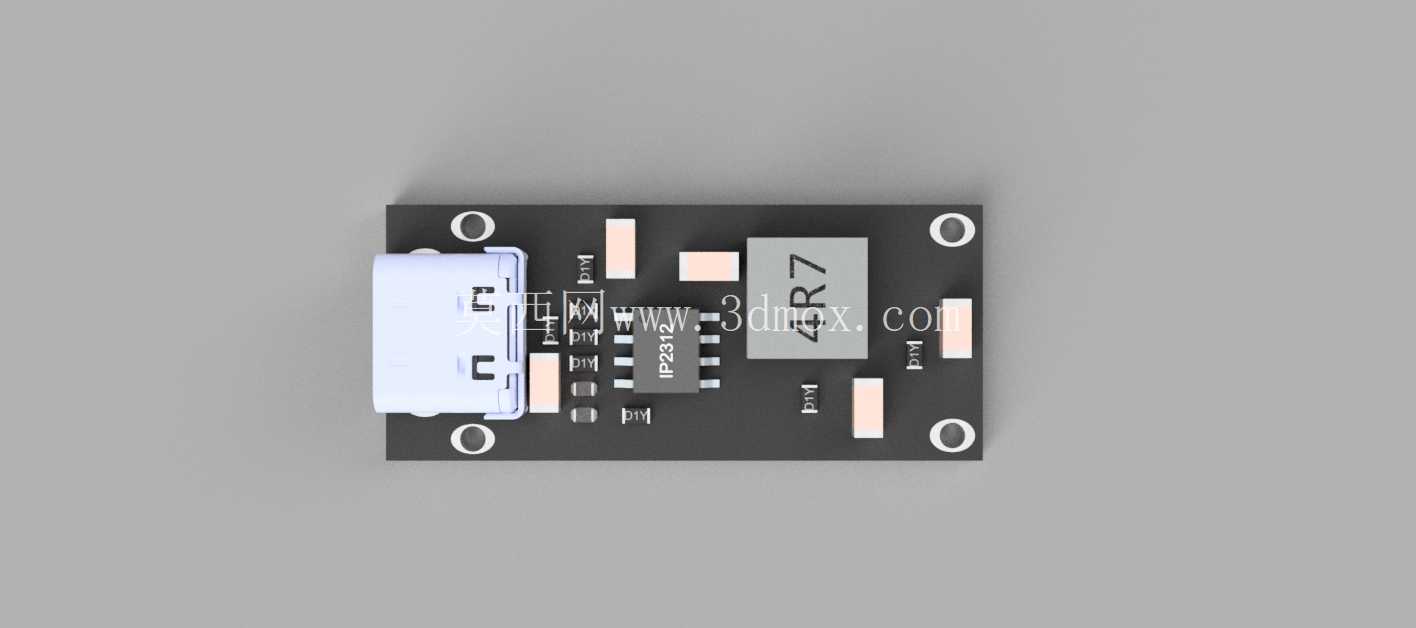

从设计思路上看，整个模块采用长条形PCB布局，输入接口选用Type-C母座，布置在PCB的短边一端，符合当下主流消费电子的接口适配趋势，不需要额外转接线就能直接用常见的手机充电线供电，降低了终端用户的使用门槛。功率电感作为模块里体积最大的被动元件，布置在PCB中部靠后的位置，也就是丝印4R7的元件，这个位置刚好避开了输入接口的插拔受力区域，也和周边的电容、功率芯片保持了合理的爬电距离，同时电感下方的PCB做了铺铜加厚处理，能辅助电感散热，避免大电流充电时电感温升过高影响周边元件稳定性。周边的输入输出电容采用贴片陶瓷电容，分两侧布置在功率回路周边，尽可能缩短功率走线的长度，减少回路寄生参数，降低充电过程中的纹波干扰，提升充电稳定性。

安装边界方面，整个PCB板采用常规FR-4板材，板厚1.6mm，四个角预留了直径3.2mm的安装孔，孔位中心距板边2mm，既可以用M3铜柱配合螺丝做悬空固定，也能直接贴装在设备内部的绝缘支撑柱上，安装孔周边做了开窗露铜处理，如果需要接地屏蔽也能直接连接设备壳体地。模块的整体高度控制在8mm以内，最高的元件就是顶部的4R7功率电感，其余元件包括Type-C接口、贴片电容、IP2312主控芯片的高度都不超过5mm，在做设备内部结构堆叠的时候，只需要预留出9mm的垂直安装空间就能完全容纳这个模块，不会和上层的结构件产生干涉。PCB的宽度控制在18mm，长度42mm，属于非常紧凑的尺寸规格，哪怕是内部空间局促的小型手持设备，也能找到合适的安装位置，不需要为了容纳充电模块额外扩大设备壳体尺寸。

功能特性上，这个模块的电路设计集成了IP2312芯片的全套保护功能，包括输入过压保护、电池过充过放保护、充电过流保护、芯片过温保护，结构设计上也对应做了考量，功率芯片布置在PCB板边位置，背面做了大面积露铜散热区，当模块满负载3A充电时，芯片产生的热量能通过PCB铜箔快速扩散到整个板身，再通过安装接触面传导到设备壳体上，避免芯片局部过热触发降流或者保护。输出焊盘布置在PCB远离Type-C接口的另一端，预留了两个大尺寸的焊盘，分别对应电池正负极，焊盘做了沉金处理，方便工程师手工焊接电池引线，也能降低大电流通过时的接触电阻，减少不必要的发热。

在实际做结构适配的时候，需要注意Type-C接口的对位精度，接口的中心距PCB底边的高度是3.2mm，如果设备壳体上要开Type-C避让孔，孔位的下边缘距离壳体内壁的高度要控制在3.0-3.4mm之间，避免出现接口插不到位或者壳体顶住插头的问题。另外模块的电感位置属于发热集中区，在做内部结构堆叠的时候，不要把热敏元件比如塑料导线、薄塑料支撑柱直接贴在电感表面，最好预留1mm以上的空气间隙，或者在中间加一层薄的绝缘隔热片，避免长期高温工作加速周边元件老化。对于业余DIY用户来说，这个模块的安装孔位也兼容常见的面包板、洞洞板的孔距，不需要额外做转接板就能直接固定在原型板上，快速搭建充电功能的验证原型，缩短开发验证的周期。

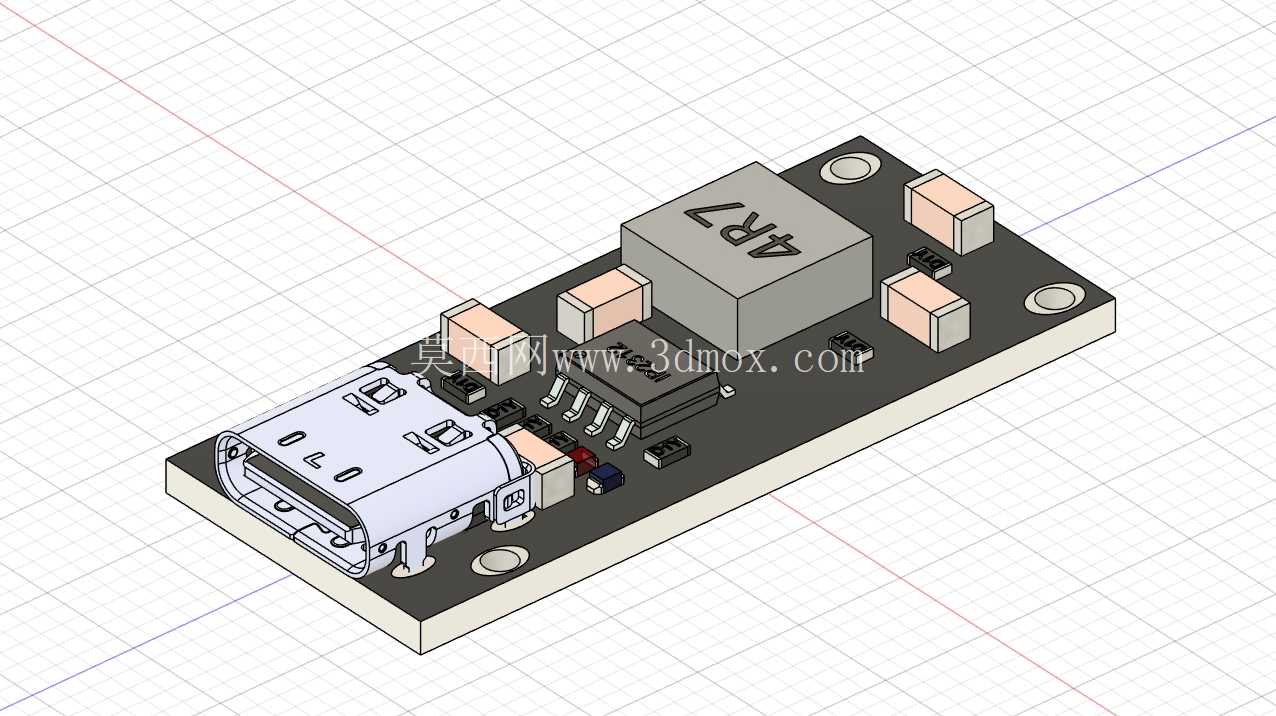

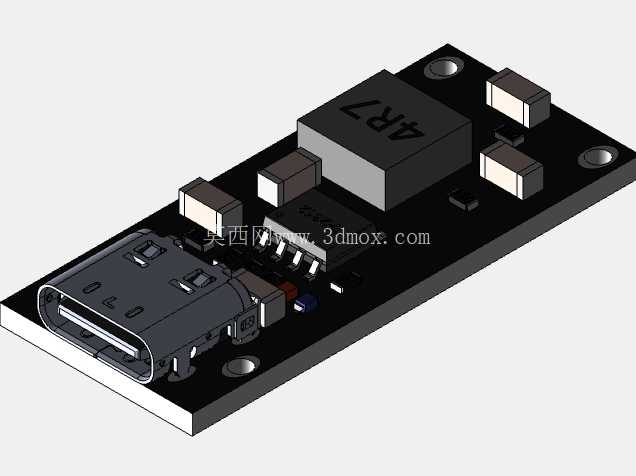

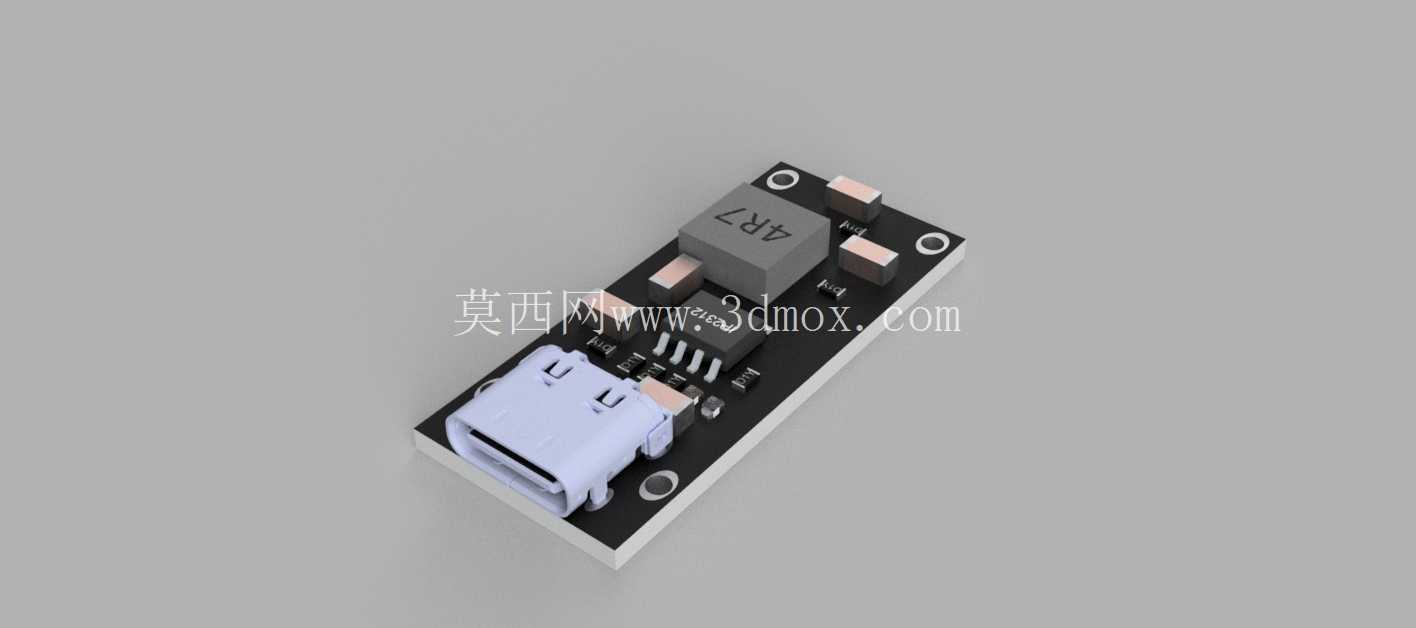

从结构建模的角度看，这个模型完整还原了所有贴片元件的实际外形尺寸和安装位置，包括Type-C接口的金属外壳细节、电感的丝印标识、电容的外形倒角、安装孔的沉头细节，在做设备整体装配干涉检查的时候，能直接导入这个模型进行堆叠验证，不需要自己重新测绘每个元件的尺寸，能大幅提升结构设计的效率。尤其是在做小型便携设备的内部布局时，提前导入充电模块模型，能精准预留出接口位置、安装空间、散热间隙，避免后期开模后才发现元件干涉、接口对位不准这类问题，减少试错成本。
