75毫米规格GPU涡轮散热离心风扇结构

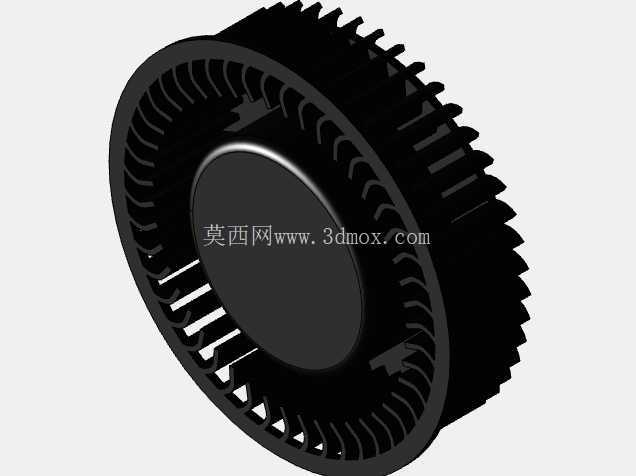

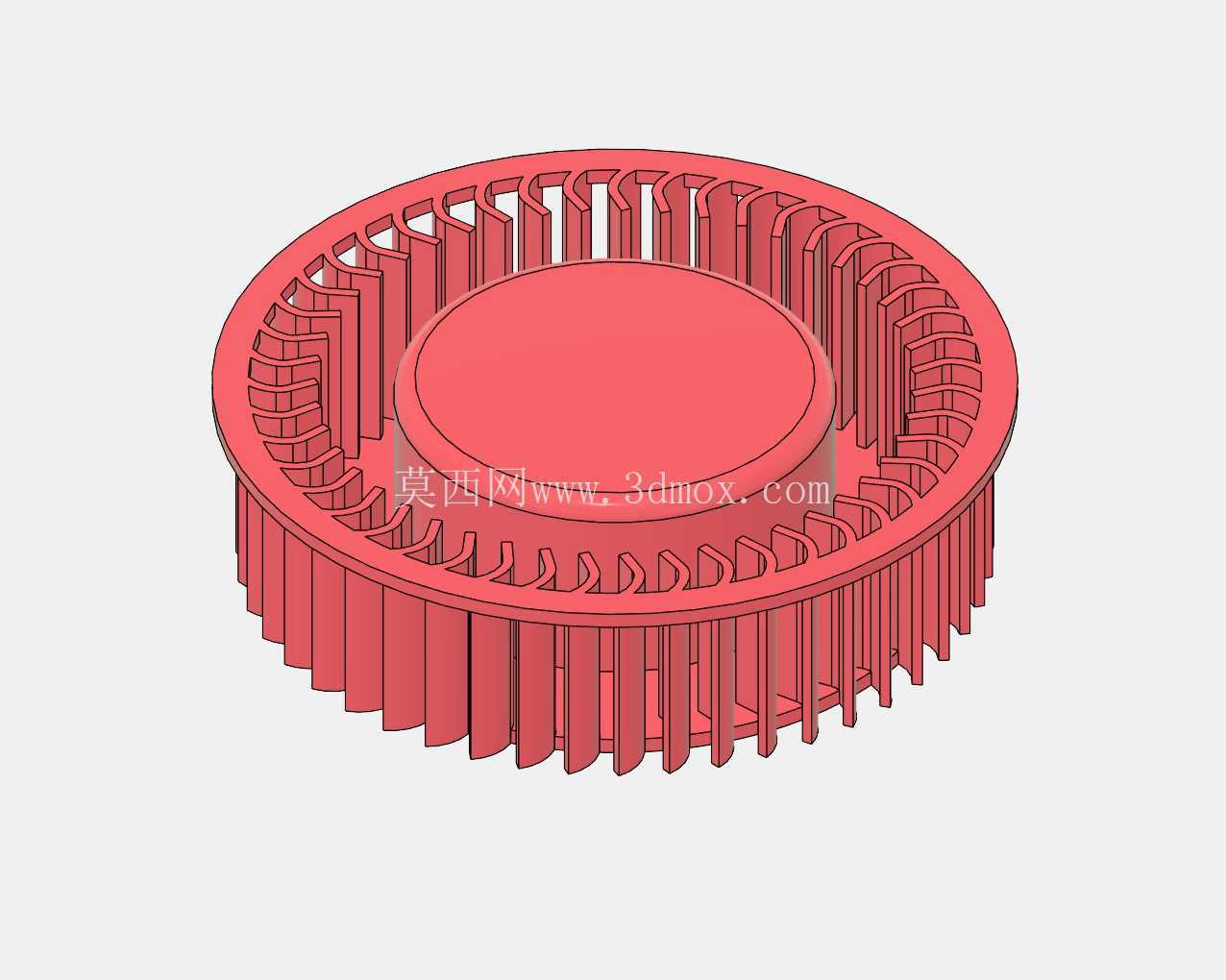

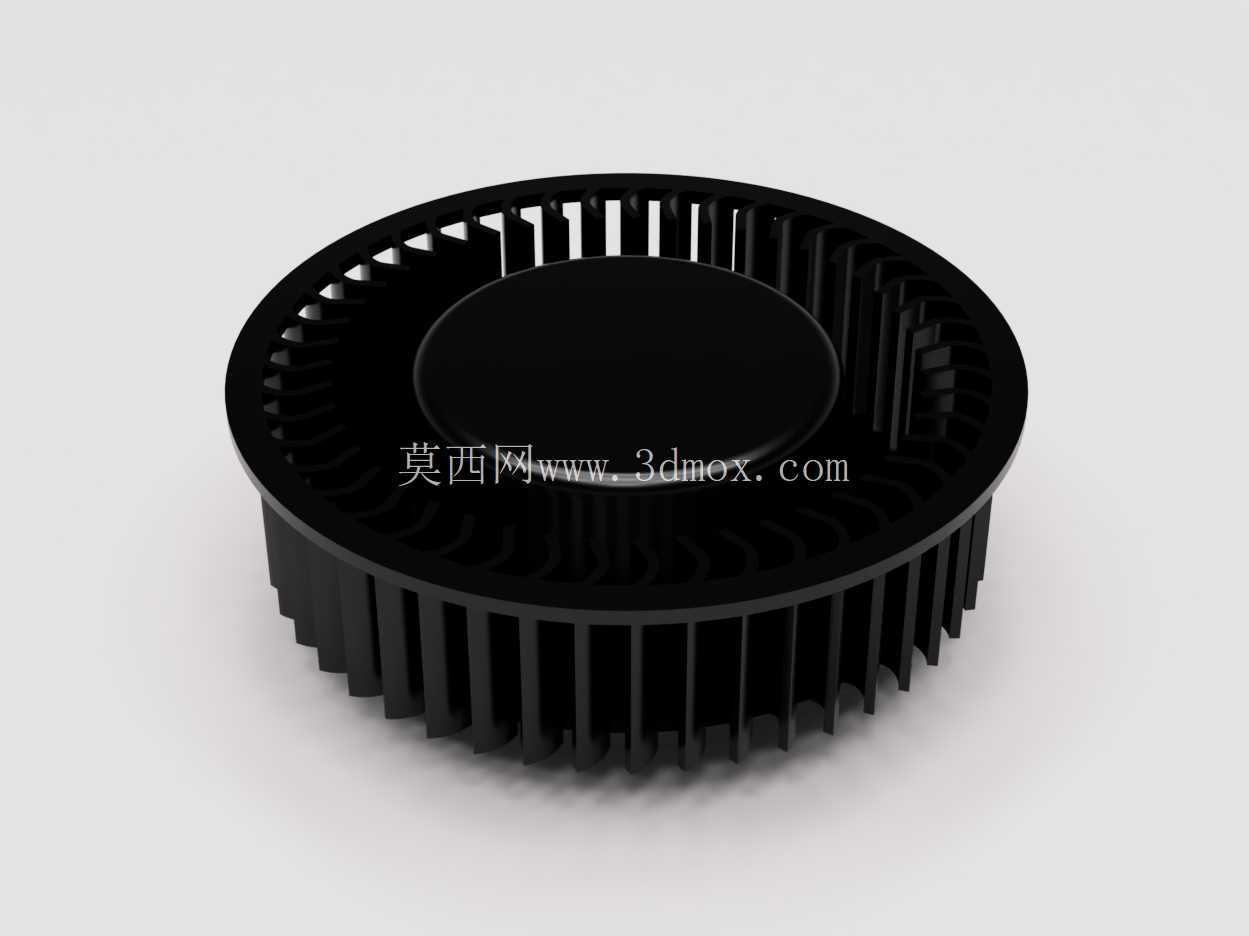

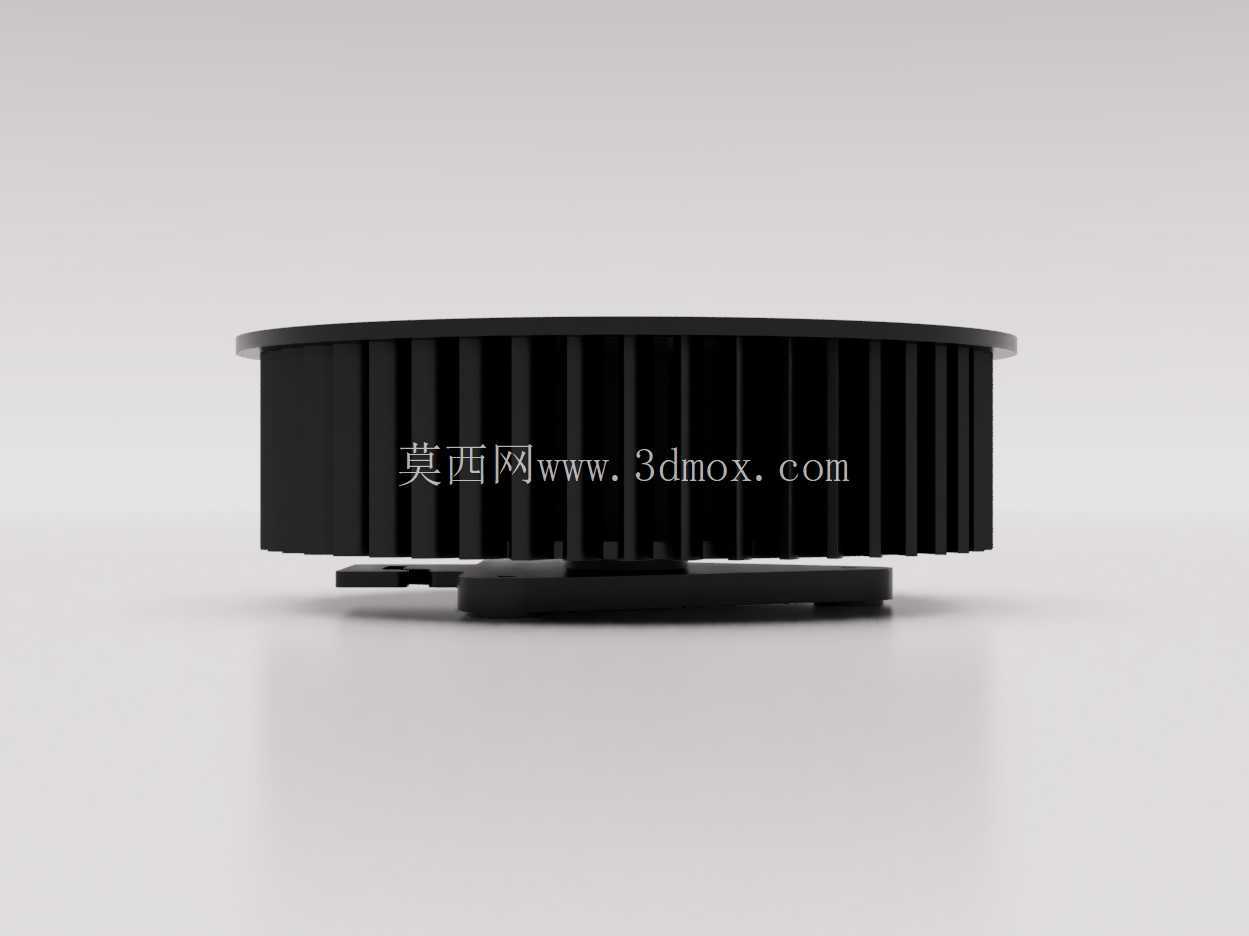

　　这款75毫米直径的离心式涡轮风扇，是紧凑型ITX显卡、薄型工控GPU扩展卡、嵌入式计算板卡散热系统的核心送风部件，和常见的轴流风扇不同，它采用侧进风、周向出风的风道设计，能够在有限的垂直安装空间内，将气流定向导入散热鳍片的密集流道中，避免轴流风扇在狭小机箱内出现的气流短路、散热效率折损问题。从结构设计来看，这款风扇的叶轮采用等距后倾式叶片布局，叶片根部和轮毂做了圆弧过渡处理，既减少了高速旋转时的气流紊流噪音，也能降低叶片根部的应力集中，提升长期高速运转的结构可靠性，叶轮外圈的环形挡边可以约束气流走向，避免气流从叶片外缘泄漏，保证送风压力能够满足密集鳍片的风阻需求。在安装边界上，这款风扇的整体外径严格控制在75毫米，整体轴向厚度适配单槽半高显卡的安装空间，安装孔位遵循公版显卡散热模组的通用孔距标准，不需要额外修改安装支架就能直接适配多数同规格的GPU散热总成，进风侧的中心轮毂区域做了平整化处理，不会和GPU核心上方的导热底座、显存散热贴产生结构干涉，出风侧的叶片边缘和散热鳍片的入风端保持了2毫米左右的安全间隙，避免运转时出现剐蹭异响。

　　实际应用场景中，这类离心涡轮风扇除了用在桌面级独立显卡上，还能适配1U机架式服务器的内置计算加速卡、工业视觉检测主机的嵌入式GPU模块、车载边缘计算单元的散热系统，这类场景普遍对部件的安装体积有严格限制，同时要求散热部件能够提供足够的静压，克服密集鳍片、狭窄风道带来的风阻，相比同尺寸的轴流风扇，这款离心结构的风扇在相同转速下能够提供高出40%左右的送风静压，在高风阻散热场景下的风量衰减幅度更小，能够保证GPU在满负载运算时，核心热量能够被气流快速带出，避免因为积热出现降频。

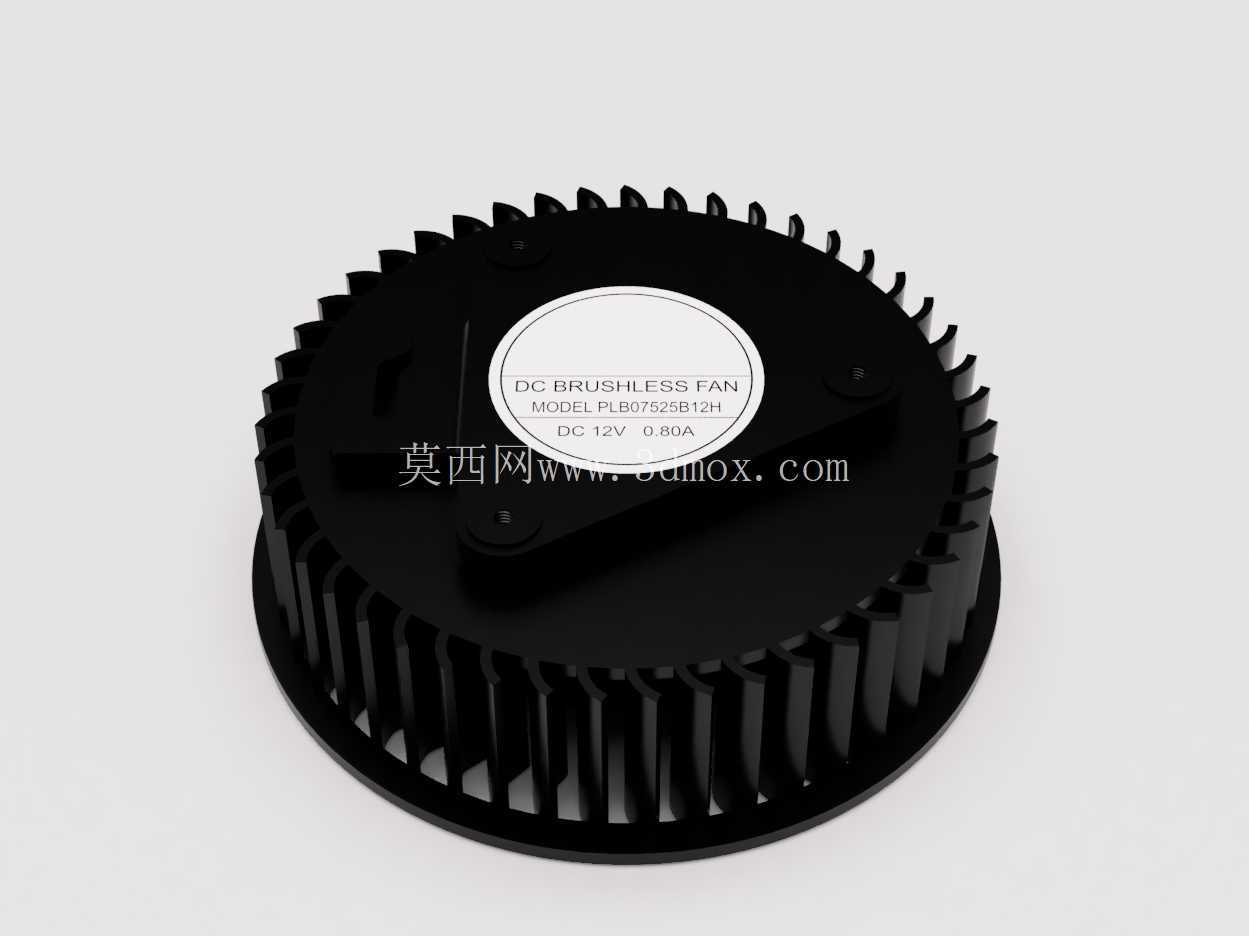

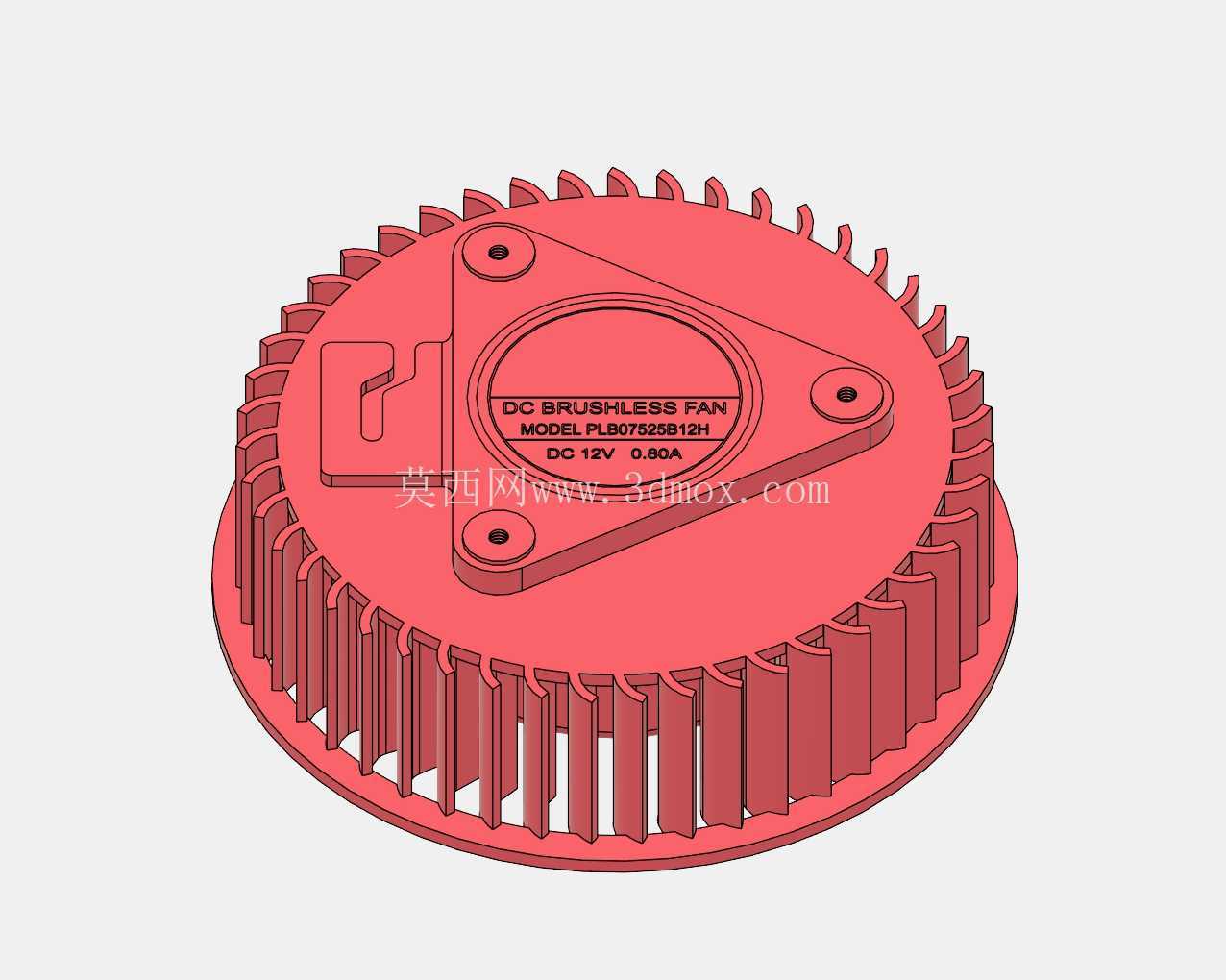

　　设计过程中，这款风扇的叶片倾角经过多轮流体仿真迭代，在12V额定供电转速下，能够在噪音控制和散热效率之间取得平衡，叶片的壁厚均匀控制在0.8毫米，既满足注塑成型的工艺要求，也尽可能降低了叶轮的整体重量，减少轴承的负载，延长风扇的使用寿命，轮毂内部预留了标准的直流无刷电机安装位，适配常用的20毫米外径四线PWM调速电机，能够根据GPU的实时温度动态调整转速，在低负载工况下降低运转噪音和功耗。

　　从结构细节来看，风扇的外圈壳体和叶轮之间的配合间隙控制在0.3毫米，间隙过大会导致气流回流降低送风效率，间隙过小则会因为注塑件的成型公差、热胀冷缩出现叶轮卡滞的问题，这个间隙值是结合常用PBT塑料的成型公差范围、长期工作的温度形变范围确定的，能够兼顾生产良率和使用可靠性。在设备选型适配时，需要注意这款风扇的出风方向为周向360度导向，适配的散热鳍片需要采用环绕式或者单侧导风的结构设计，将气流引导至需要散热的GPU核心、显存颗粒、供电MOS管等发热部件位置，如果搭配普通的平板式散热鳍片，会因为气流无法定向流动导致散热效率大幅下降，另外安装时需要保证进风侧留有至少5毫米的进风空间，避免进风受阻导致风扇负载升高、风量下降。
