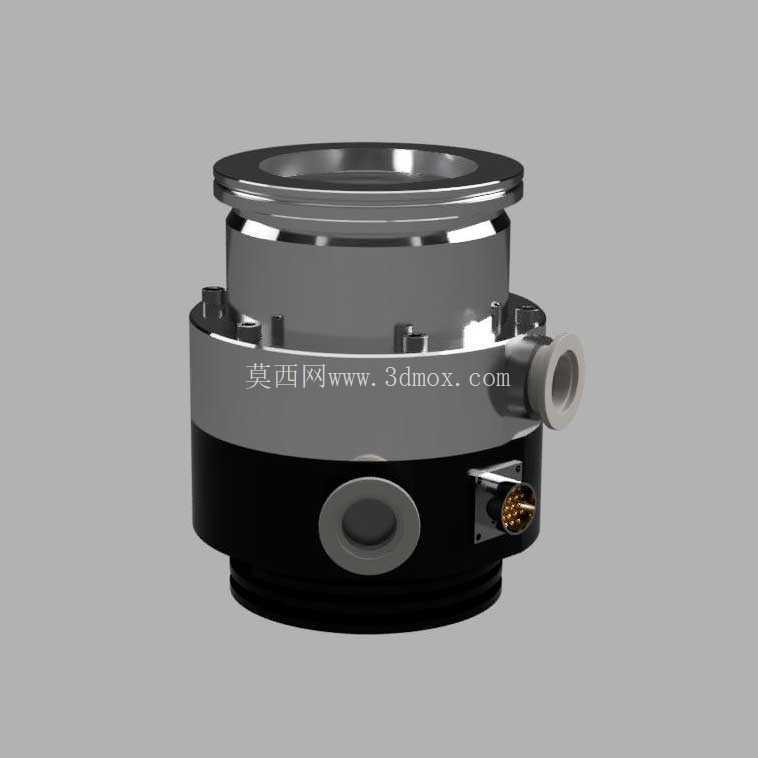

爱德华EXT255HiISO100涡轮分子泵结构

　　在半导体晶圆制造、高端科研仪器真空腔体搭建、表面分析测试平台这类对真空度要求极高的场景里，涡轮分子泵是获得高真空、超高真空环境的核心执行部件，这款对应爱德华EXT255Hi/ISO100规格的涡轮分子泵三维结构，完全围绕实际工程安装与系统适配需求搭建，能直接给真空系统集成、设备改造、备件测绘的从业者提供精准的结构参考。做真空系统布局的时候，最容易踩的坑就是只关注泵的抽速参数，忽略安装边界和周边接口的干涉问题，这个模型在搭建时优先还原了泵体的整体安装轮廓：顶部的ISO100法兰是标准的高真空连接接口，对接腔体时的法兰厚度、密封槽位置都严格按照实物测绘尺寸还原，不会出现建模时法兰对接错位、密封件预留空间不足的问题；泵体下部的安装基座定位尺寸、固定孔位间距都和实物一致，做机架设计时可以直接调取模型做装配校验，不用反复核对二维图纸的尺寸链。从功能结构来看，这款泵属于复合式涡轮分子泵，上部的涡轮级叶片排布角度、级数都按照实物的抽气逻辑做了对应还原，下部的牵引级结构也做了轮廓还原，能直观看到泵内的气路走向——被抽气体从顶部ISO100入口进入后，经过高速旋转的涡轮叶片逐级压缩，最终通过侧部的前级泵接口排出，侧部的前级接口位置、接口规格也做了精准还原，在布置前级管路时可以直接预判管路走向，避免和周边的水冷管路、线缆走线产生干涉。

　　很多工程人员在做分子泵配套设计时，容易忽略辅件接口的位置，这个模型里把泵体侧部的电源信号连接器位置、冷却接口的安装位都做了准确还原：电源连接器的插针排布轮廓、接口朝向都和实物一致，设计设备走线槽时可以直接预留接插件的插拔操作空间，不用后期现场整改；冷却接口的管径、伸出长度也做了对应，布置水冷回路时能提前计算管路弯折半径，避免出现管路憋弯影响冷却流量的问题。建模过程中没有做过度的细节冗余，对于泵体内部的电机绕组、动平衡校准结构这类不影响外部安装和系统布局的部分做了合理简化，既保证了装配时的干涉检查精度，也不会让模型文件过大影响整体装配的运行流畅度。

　　在实际的真空系统集成项目里，这类分子泵通常会搭配前级旋片泵或者干泵使用，模型还原的泵体质心位置也和实物匹配，做泵组支撑架设计时可以直接调取模型做承重和重心校核，避免出现支撑架刚性不足导致泵运行时振动过大的问题——涡轮分子泵的工作转速通常在数万转每分钟，哪怕是微小的安装偏心或者支撑架共振，都会直接影响泵的使用寿命和极限真空度，精准的三维模型能在设计阶段就规避这类风险。另外泵体上的各个观察位、维护预留空间也在模型里做了体现，比如侧部的状态观察窗位置、维护时需要预留的扳手操作空间，在做整机设备的维护性设计时，可以直接通过模型模拟维护操作流程，确保后期设备保养时不用拆解周边其他部件就能完成常规检查。

　　对于做真空设备改造的从业者来说，这个模型可以直接导入到现有设备的装配体里，核对现有安装位的适配性，不用现场反复测量泵的各个尺寸，大幅缩短改造方案的验证周期；对于做分子泵备件开发的人员来说，模型还原的外部接口尺寸、安装定位基准可以作为测绘参考，减少实物测绘的工作量，同时保证备件和原泵的互换性。整个模型的结构逻辑完全遵循实物的装配层级，泵体的外壳分段、法兰连接位置、各个外接接口的相对位置都经过多轮尺寸校验，不会出现装配时的尺寸偏差，能满足从方案布局、安装设计到维护性验证全流程的使用需求。
