齿轮泵体压铸成型结构三维设计

在液压传动与流体输送系统中，齿轮泵作为动力输出核心部件，其泵体结构的合理性直接决定整泵的容积效率、运行稳定性与服役寿命，本次呈现的齿轮泵体结构，是针对中低压工况压铸成型工艺设计的承载壳体，需要同时兼顾流体密封、齿轮副容纳、油路连通、外部安装固定等多重功能。从实际应用场景来看，这类泵体多配套在小型液压站、润滑系统、低压流体输送机组中，适配工程机械辅助油路、机床润滑回路、小型设备液压动力单元等场景，工作介质多为液压油、润滑油等低腐蚀性流体，常规工作承压范围在2.5MPa至6MPa区间，对腔体的形位公差、安装面的平面度、油路孔的位置度都有明确的工程要求。

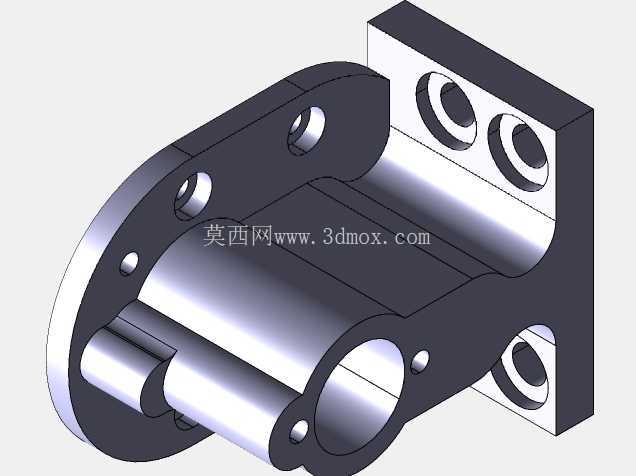

从结构功能特性来看，该泵体采用一体化压铸成型的腔体设计，主体为容纳一对啮合齿轮的圆柱形腔室，腔室内壁的圆柱度公差需要控制在0.02mm以内，避免齿轮齿顶与腔壁出现刮蹭同时保证容积效率，减少内泄漏。泵体两端分别设置连接法兰结构，一侧法兰用于连接泵端盖，其上分布的多个螺栓孔采用等节距排布，保证端盖压紧力均匀分布，配合密封垫片实现腔体的静密封；另一侧法兰为进出油口集成面，两个对称布置的通油孔分别对应齿轮啮合的吸油腔与压油腔，孔道内壁做平滑过渡处理，减少流体流经时的沿程阻力，降低紊流带来的振动与噪声。泵体侧面延伸的安装凸台带有定位销孔与安装螺栓孔，用于将整泵固定在设备安装基座上，凸台与腔体主体之间设置加强筋结构，抵消泵运行过程中齿轮啮合带来的径向振动，避免安装面出现应力集中导致的开裂问题。

在设计思路层面，该结构充分考虑压铸工艺的成型特性，所有壁厚保持均匀过渡，主体壁厚控制在4mm至6mm区间，避免壁厚突变导致的压铸缩孔、冷隔缺陷，所有棱边均设置R1至R2的铸造圆角，既方便金属液充型流动，也能减少应力集中点。腔体内部的齿轮容纳腔与外部油孔的同轴度、位置度在建模阶段就做了装配公差链校核，保证齿轮轴装入后，齿侧间隙、齿顶间隙符合设计规范，避免出现困油现象。针对压铸后需要机加工的安装面、密封面、孔位，在建模时预留了0.3mm至0.5mm的加工余量，同时在非加工面保留压铸脱模斜度，方便模具脱模，减少后续机加工的工作量。

从安装边界与尺寸配合来看，该泵体的端盖连接法兰外径、安装孔中心距、进出油口通径均遵循常规齿轮泵的安装尺寸规范，可以直接同规格的齿轮泵端盖、齿轮副、轴封等标准配件适配，无需额外做安装转接。泵体整体的外形轮廓在满足结构强度的前提下做了轻量化处理，去除了非必要的冗余材料，在保证腔体承压能力的同时控制整体重量。腔体内壁与齿轮配合的区域，在设计时就考虑了表面处理要求，压铸成型后做精镗加工，表面粗糙度达到Ra1.6即可满足使用要求，密封面的平面度控制在0.01mm以内，保证密封垫片压紧后不会出现渗漏问题。另外，泵体上的多个定位小孔，分别用于齿轮轴的衬套定位、泄油通道的连通，这些小孔的位置精度直接影响齿轮轴的转动灵活性，建模时将这些特征与主腔体做了关联设计，避免后续装配出现干涉。

在实际工程应用中，这类泵体的结构设计还需要考虑热胀冷缩的影响，因为泵运行过程中油温升高会导致腔体出现微量变形，均匀的壁厚设计可以让变形量均匀分布，不会导致齿轮副出现卡滞。同时，泵体外部的加强筋结构除了提升结构刚性，还能起到辅助散热的作用，增加泵体的散热面积，降低连续运行时的油温升高速率。整个结构在建模过程中，所有特征都采用参数化设计，后续如果需要调整泵的排量、适配不同模数的齿轮，只需要调整腔体直径、法兰孔位等关联参数即可快速完成改型，大幅提升后续衍生型号的设计效率。
