手提式多格零件分类收纳盒结构设计

　　在车间日常装配、设备维保、户外作业以及家用工具整理场景中，零散小零件的分类存放一直是影响作业效率的关键细节——螺丝、端子、钻头、小型电子元件、精密五金件如果混放，找件的时间往往会占据整个作业流程的近三成，还容易出现零件丢失、磕碰损伤的问题，这款多格收纳盒的设计正是瞄准这类实际痛点展开。从实际使用场景出发，这款收纳盒首先考虑了移动携带的需求，在壳体一侧集成了一体化的手提握把，握把做了内凹的弧形贴合设计，握持时受力均匀，即使装满金属小零件整体重量达到数公斤，提行过程中也不会出现硌手的情况，握把与盒体采用一体化的加强筋连接，避免了额外装配把手带来的松脱风险，适合维修人员上门作业、生产线边物料周转、户外勘探携带零散配件时使用。

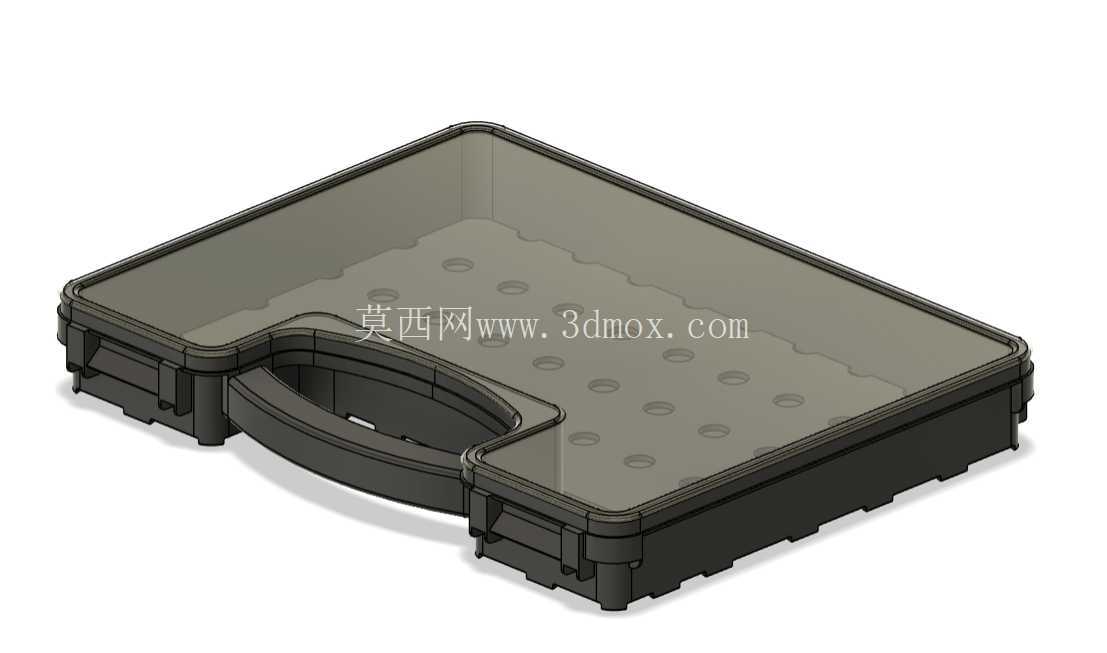

　　盒体的主体结构采用带翻边的硬质壳体设计，周圈设置了多层卡扣安装位，虽然当前建模未完成上盖与锁扣的细节，但从壳体边缘的预留结构可以看出，设计上考虑了上盖闭合后的密封与锁紧需求，闭合后能够避免内部零件在搬运过程中洒落，同时具备一定的防尘能力，适合在多尘的车间环境中长期存放零件。盒体内部的承托平面做了阵列式的定位凹点设计，这些凹点并非装饰结构，而是用于配套可拆分的格挡片安装，用户可以根据存放零件的尺寸大小，灵活调整内部格挡的位置，分隔出20个独立的储物格，既可以统一存放同规格的小零件，也可以拆分出不同大小的舱室存放尺寸差异较大的配件，比如大格放扳手、批头这类长型工具，小格放螺母、垫片、接线端子这类微型零件，空间利用率远高于固定分格的收纳产品。从结构设计的角度看，盒体的边角都做了圆弧过渡处理，没有尖锐的直角结构，一方面是塑料注塑成型时能够减少应力集中，避免壳体受撞击时出现开裂，另一方面也能避免搬运过程中锐角划伤操作人员，符合手动工具类产品的安全设计要求。盒体底部设置了网格状的加强筋结构，在不增加整体壁厚、控制产品重量的前提下，大幅提升了底部的承重能力，即使装满重型金属零件，底部也不会出现向下凹陷变形的情况，叠放时也能够保证上层收纳盒的重量均匀传递，不会压坏盒内的零件。

　　在安装与适配边界上，这款收纳盒的外部轮廓做了统一的尺寸规划，能够适配常见的车间工具柜层板尺寸，也可以堆叠放置在货架上，不需要额外的固定支架，手提握把的突出高度经过计算，堆叠时上层盒体的底部刚好可以卡在下层盒体的握把周边凹槽内，叠放3-5层也不会出现滑落的情况。不同于普通的民用收纳盒，这款产品的结构设计完全围绕工业场景的使用需求展开，没有多余的装饰结构，所有的造型细节都服务于功能：周圈的加厚侧壁能够承受日常作业中的磕碰，即使从半米左右的工作台上掉落，壳体也不会出现碎裂的情况；内部分格的定位结构间隙控制在0.2mm以内，格挡片安装后不会出现晃动，搬运过程中不会因为格挡偏移导致不同规格的零件混仓；握把的位置做了重心匹配设计，装满零件后提行时盒体能够保持基本水平，不会出现一侧倾斜导致零件往单格堆积的情况。

　　在实际的生产线边应用中，这类收纳盒可以作为单工位的配套物料盒，将单个工位装配需要的所有螺丝、卡扣、小型标准件分类存放，作业人员不需要反复起身去物料架取件，能够有效缩短装配的辅助时间；在维保作业场景中，维修人员可以将常用的小规格配件、易损件提前分类放在收纳盒中，外出处理设备故障时不需要携带沉重的大型工具箱，单手提上收纳盒就可以完成大部分常规故障的零件更换工作；在个人DIY或者家用场景中，也可以用来存放钉子、膨胀螺丝、电子元件、首饰配件等零散小物件，避免小物件丢失难找。从建模还原的角度看，当前模型准确还原了盒体主体、手提握把、内部定位凹点、侧壁卡扣位、底部加强筋的所有结构细节，虽然未完成上盖与锁扣的建模，但已经能够完整呈现产品的核心结构特征，结构设计人员可以基于这个模型快速完成上盖、锁扣、内部格挡的配套设计，也可以直接用于3D打印制作个性化的格挡配件，适配自身的零件存放需求。
