2020规格铝型材配套带撑角连接支架

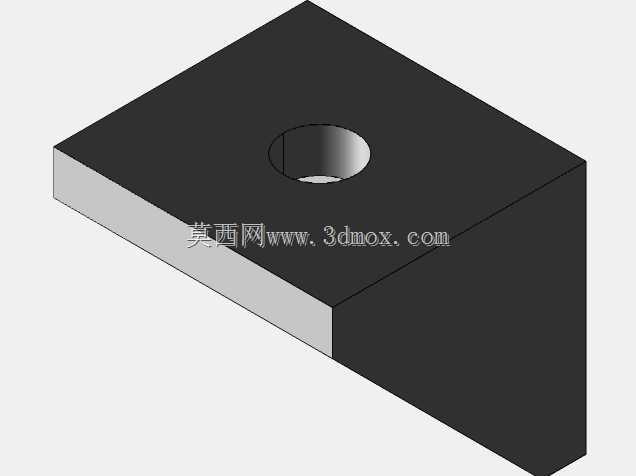

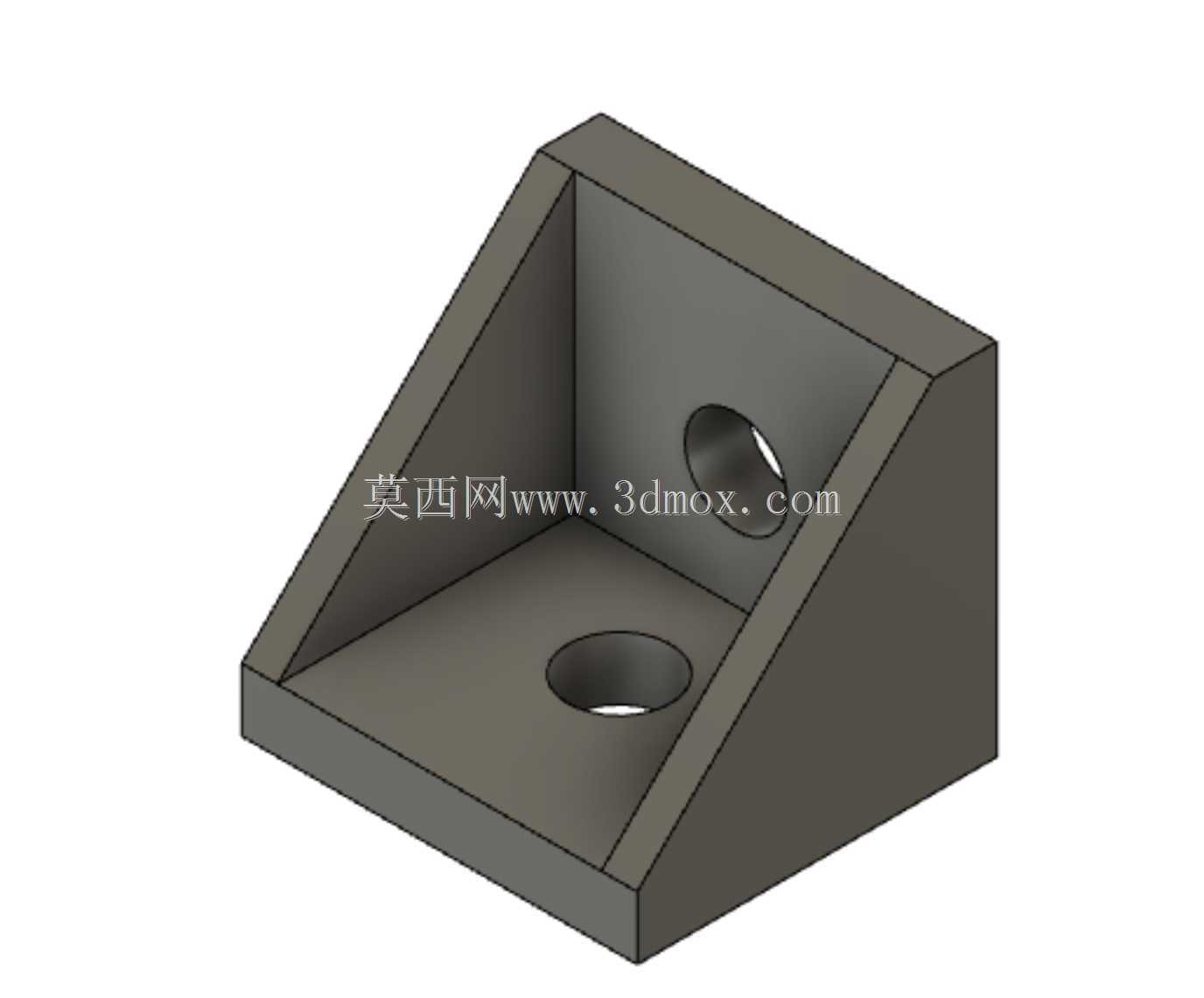

　　在工业铝型材框架搭建、小型自动化设备机架组装、3D打印设备型材机架改造的场景里，这类适配2020规格铝型材的角部支撑件是使用频率极高的连接构件，区别于常规外置角码，这款带三角撑板的角支架采用内嵌式安装逻辑，安装完成后支撑面与铝型材槽道完全贴合，不会在型材外侧形成凸起结构，对框架外侧安装钣金护板、走线槽、外置功能附件不会产生干涉。从结构设计来看，支架整体采用直角三角形加强构型，两个互相垂直的安装面分别对应铝型材的两个垂直邻接面，每个安装面都预制了贯通安装孔，安装时可直接通过T型螺栓、法兰螺母配合，将支架与铝型材的T槽或V槽锁紧固定，三角撑板与两个安装面为一体化结构，没有拼接焊缝或装配缝隙，受力时撑板可将角部的垂直载荷、

　　倾覆力矩均匀分散到两个连接的型材上，避免角部连接位置因为长期受交变载荷出现松动、型材变形的问题。在实际设备应用中，这类角支架常被用在铝型材框架的底部角部连接、型材横梁与竖梁的直角交接位置、小型设备的安装脚支撑位置，尤其是在需要承受一定侧向载荷的框架结构里，相比无撑板的薄角码，这款带撑结构的角支架抗形变能力提升明显，在2020型材搭建的小型物料周转架、桌面型测试工装架、小型3D打印机的框架加固场景中，单角位使用该支架即可满足常规静载荷下的连接强度要求，不需要额外加装多组角件补强。从安装边界尺寸来看，支架的两个安装面边长完全匹配20mm×20mm规格铝型材的端面安装尺寸，安装后支架边缘与铝型材的外边缘齐平，不会超出型材的截面轮廓，

　　安装孔的孔位中心距安装面边缘的距离经过适配，锁紧螺栓时操作空间充足，使用常规内六角扳手即可完成锁紧作业，不需要特殊定制安装工具。设计过程中针对铝型材槽道的安装间隙做了适配，安装面的平面度控制在合理公差范围内，锁紧后不会出现支架与型材面贴合不严、锁紧后存在虚位的问题，三角撑板的厚度经过受力校核，在满足角部支撑强度的前提下尽可能控制整体重量，不会给铝型材框架增加过多额外负载，同时撑板的内侧做了倒角过渡，避免安装时锐边划伤操作人员、刮破设备走线的绝缘层。在框架组装作业时，这类角支架可以提前预装在铝型材的槽道内，调整好框架的整体尺寸后再统一锁紧，相比需要在型材端面攻丝的直角连接方式，这种支架不需要对铝型材做二次加工，

　　不会破坏铝型材的表面氧化层，组装完成后如果需要调整框架结构，也可以随时松脱螺栓调整位置，拆装复用性很强，对于经常需要改型的测试工装、小批量定制的小型设备机架来说，这种连接支架可以大幅缩短组装调试的周期，降低型材二次加工的成本。在3D打印设备的型材机架改造场景中，这类角支架还可以用来加固运动轴的安装座位置，减少运动部件高速往复运动时带来的框架共振，提升运动部件的运行稳定性，因为支架本身的结构刚性足够，安装在运动模组的连接角位时，可以有效吸收运动产生的振动，避免因为框架刚性不足导致的打印件层纹偏移、运动定位精度下降的问题。
