不间断电源供电控制电路板结构

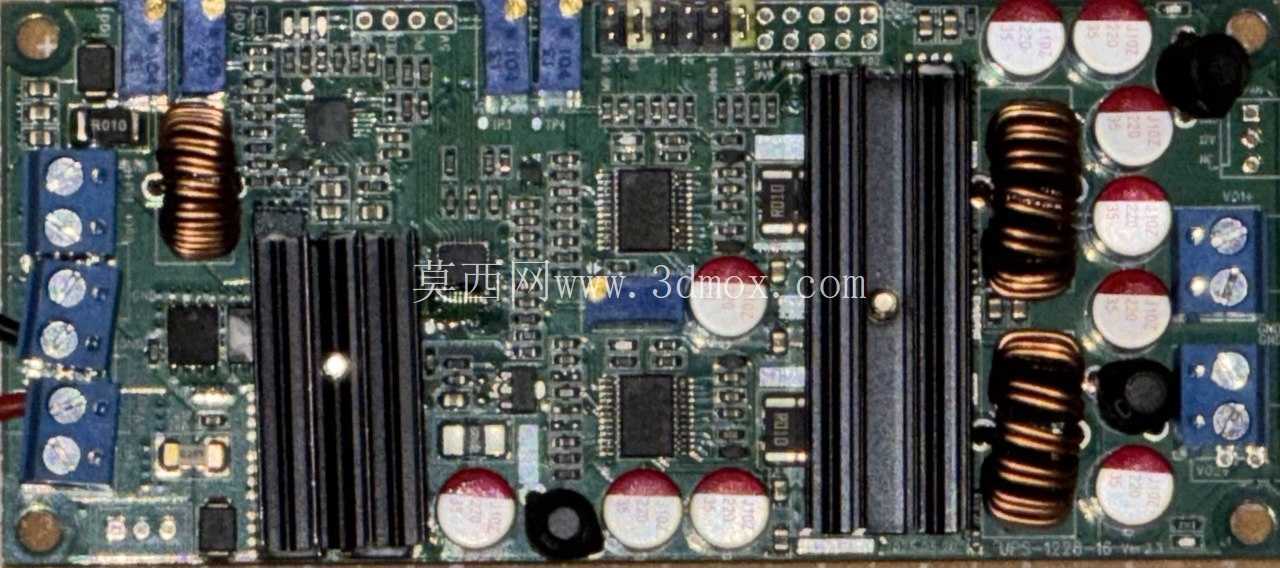

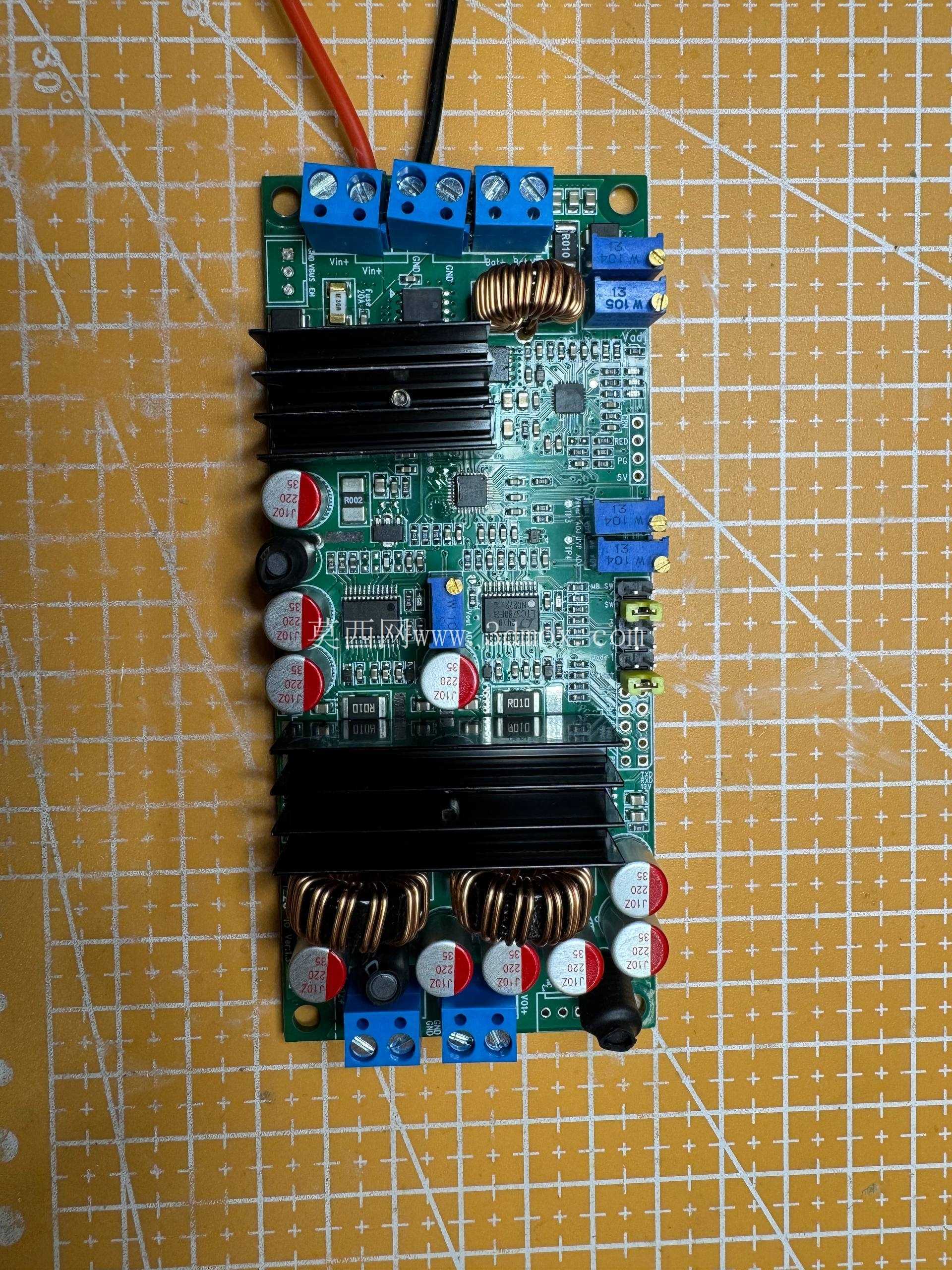

　　在工业现场供电冗余设计、小型嵌入式设备后备供电、户外监测终端电源保障等场景中，这类不间断电源控制板是核心供电切换与稳压载体，很多结构工程师在做整机设备布局时，往往因为缺少板卡的准确三维结构数据，导致安装间隙预留错误、接插件对位偏差、散热风道与板上发热器件位置不匹配等问题，最终打样后出现装配干涉。这块板卡的结构设计完全围绕供电功能的实现展开，板上集成的多组蓝色接线端子分别对应主电源输入、后备电池接入、负载输出等不同回路，端子排布在板卡边缘区域，方便外部线束的插拔操作，也避免线束与板上高器件产生空间干涉。

　　板上两处大面积散热片分别覆盖核心功率变换回路的发热器件，对应DC-DC升压、降压变换的功率管与整流器件，设计时散热片的高度是核心安装边界参数，在整机腔体布局时，散热片上方需要预留至少3mm的对流间隙，不能直接贴合机箱壳体，否则会影响热量散出，导致功率器件过热降额。板上的多组电解电容按照输入滤波、输出滤波、储能缓冲的功能分区排布，电容的高度参数需要在建模时准确还原，尤其是靠近板边的电容，不能超出板卡安装孔的固定边界，否则锁付安装螺丝时会压碰到电容本体。功率电感采用磁环绕线结构，布置在散热片相邻区域，电感的径向与轴向尺寸直接影响板上的电磁兼容布局，建模时还原电感的实际外形，能帮助结构工程师在设计时避开金属件靠近电感带来的涡流损耗问题。

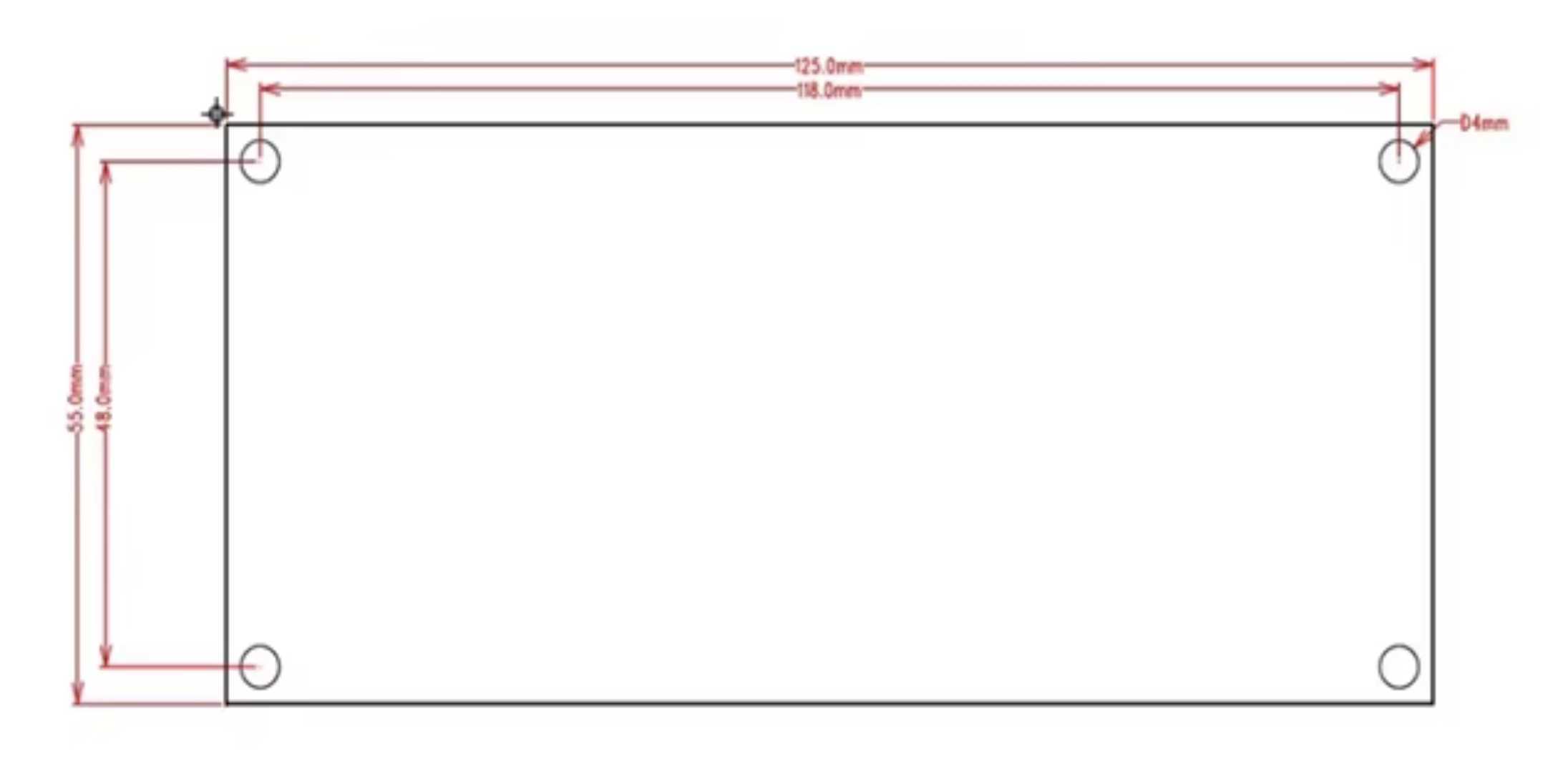

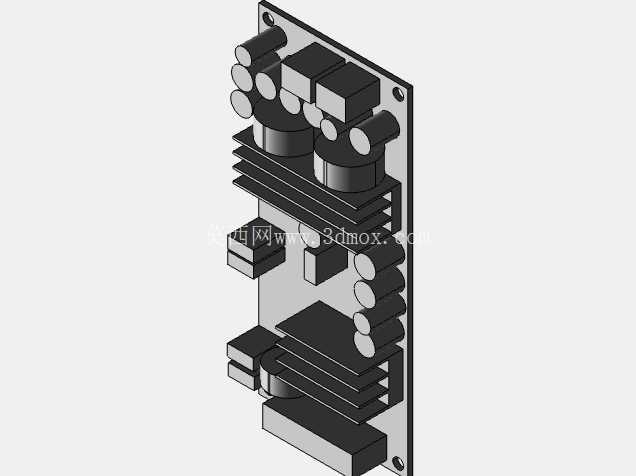

　　板卡四个边角预留的安装孔采用标准孔径设计，匹配常用的尼龙支撑柱与金属固定螺柱，安装孔到板边的距离符合常规PCB安装的安全间距要求，不会出现安装时板边与机箱筋位干涉的问题。板上的蓝色可调电位器布置在板卡侧边缘，对应输出电压、切换阈值的调试接口，建模时还原电位器的调节旋钮高度，能方便整机设计时预留调试开口的位置，不用后期拆板就能完成参数校准。在做整机结构装配验证时，这个低细节度的板卡模型完全可以满足布局校验需求，不需要还原每一个细小的走线与阻容件，只需要把接插件位置、高器件轮廓、安装孔位、散热片尺寸这些核心结构边界还原准确，就能完成干涉检查、安装间隙评估、线束走向规划等工作。

　　很多工程师在做设备三维布局时，习惯用简化方块代替板卡，往往忽略接线端子的突出高度、散热片的实际轮廓，导致实际装配时线束弯折半径不足、散热片顶住上盖等问题，这个模型把所有影响装配的外部轮廓特征都做了还原，能有效减少这类设计失误。板卡上的接线端子采用螺钉压接式结构，端子的引脚伸出板底的高度也需要在建模时考虑，对应机箱内部的绝缘间隙设计，避免引脚与机箱底板之间的安全距离不足。从功能逻辑来看，这块板卡承担主电与备电的无间断切换、输出电压稳压、过流保护等功能，板上器件的排布完全按照功率回路的走向布置，减少大电流回路的走线长度，对应的结构布局也顺着功率流向分区，高压大电流区域与信号控制区域有明确的空间分隔，建模时还原这个分区特征，也能帮助工程师在做整机电磁屏蔽设计时，准确布置屏蔽隔腔的位置。
