三线圈无线充电板内部线圈模组结构设计

在消费电子周边配件的结构开发领域，多线圈无线充电结构的设计一直是平衡充电自由度与转换效率的核心方向，这套三线圈排布的充电板内部结构，正是针对桌面多设备兼容充电场景做的工程化落地设计。日常使用场景中，单线圈无线充电板要求用户将设备精准对准线圈中心，偏移超过10mm就会出现充电功率骤降甚至断充的问题，而三线圈的交错排布方案，能在100X50mm的安装边界内，将有效充电感应区域覆盖到绝大多数主流手机、无线耳机盒的放置范围，用户无需刻意对位，随手放置即可触发稳定充电，大幅降低使用时的操作门槛。

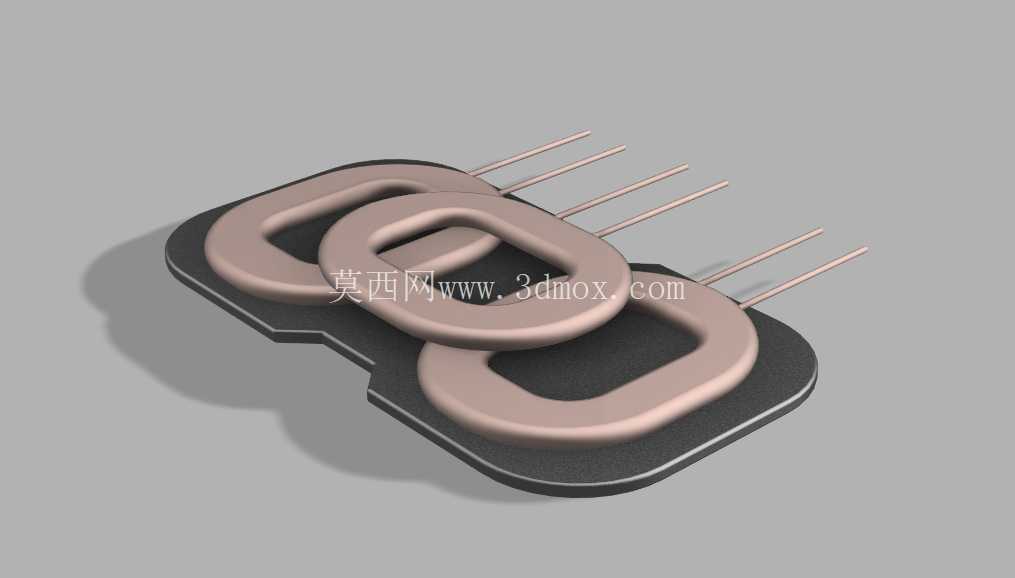

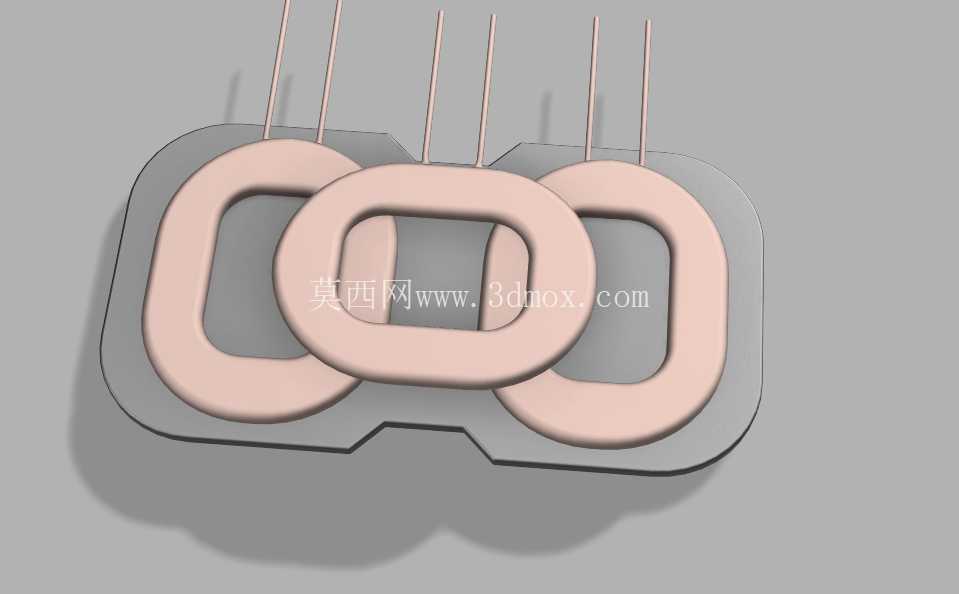

从结构设计思路来看，三个线圈采用部分重叠的排布方式，中间线圈居中放置，两侧线圈分别向左右偏移并与中间线圈保持固定的重叠间距，这种排布并非简单的平铺堆叠，而是经过磁路仿真验证的——线圈之间的重叠区域刚好抵消相邻线圈工作时的互感干扰，避免多线圈同时待机时的空载损耗过高问题，同时保证任意位置的设备都能被至少一个线圈完整覆盖，不会出现感应盲区。线圈本体采用多股利兹线绕制，扁平状的绕制形态能在有限的厚度空间内最大化线圈的感应面积，线圈底部预留了铁氧体磁片的安装位，磁片可以屏蔽线圈向下的磁通量泄漏，既避免充电板下方的金属物件产生涡流发热，也能将磁力线向上引导，提升与接收端线圈的耦合效率。

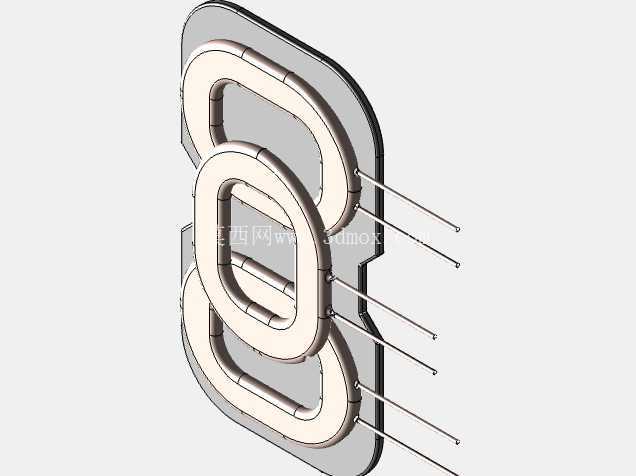

外形尺寸上，整套线圈模组的外轮廓严格控制在100mm长度、50mm宽度的矩形边界内，边缘做了适配外壳安装的缺口处理，这个尺寸刚好适配市面上绝大多数超薄无线充电板的外壳内腔，安装时不需要额外做结构裁切，线圈的引线端统一朝向模组侧边出线，预留的引线长度足够连接到主板的焊盘位置，不会出现走线过短拉扯或者过长冗余堆积的问题。每个线圈的绕制匝数、线径选择都经过匹配计算，既保证在标准工作频率下的交流电阻足够低，减少线圈自身的发热损耗，也能让线圈的电感量匹配主流的无线充电主控方案的谐振参数，不需要开发人员额外调整谐振电容参数，缩短产品的二次开发周期。

从实际用途出发，这套线圈模组可以直接集成到桌面无线充电板、嵌入式桌面充电模块、家具内嵌充电位等产品中，适配支持Qi协议的各类数码设备，相比单线圈方案，有效充电区域提升了两倍以上，用户放置设备时的容错率大幅提升。结构设计上也充分考虑了量产装配的便利性，线圈与磁片、定位胶层可以预先做成一体化模组，生产时只需要将模组放入外壳定位槽内，焊接引线即可完成组装，不需要额外的线圈定位工装，能有效提升产线的装配效率，减少人工定位带来的位置偏差问题。

在安装边界的考量上，模组整体厚度控制在极低的水平，适配超薄外壳的设计需求，线圈与外壳上盖之间只需要预留0.3mm的绝缘间隙即可，不需要额外增加缓冲层，线圈表面的绝缘层可以耐受常规组装过程中的摩擦，不会出现漆皮破损导致的短路问题。三个线圈的切换逻辑可以通过配套的主控芯片实现自动检测，当设备放置到充电区域时，主控会自动遍历三个线圈的耦合状态，选择耦合效率最高的线圈进入工作状态，其余线圈保持断开，避免无效的功率损耗。这种交错排布的三线圈结构，也是目前桌面无线充电产品中兼顾成本、充电体验与结构尺寸的最优方案之一，既不会像更多线圈的方案那样带来成本过高、电路控制复杂的问题，也能解决单线圈方案对位困难的使用痛点，适合面向大众消费市场的中端无线充电产品采用。
