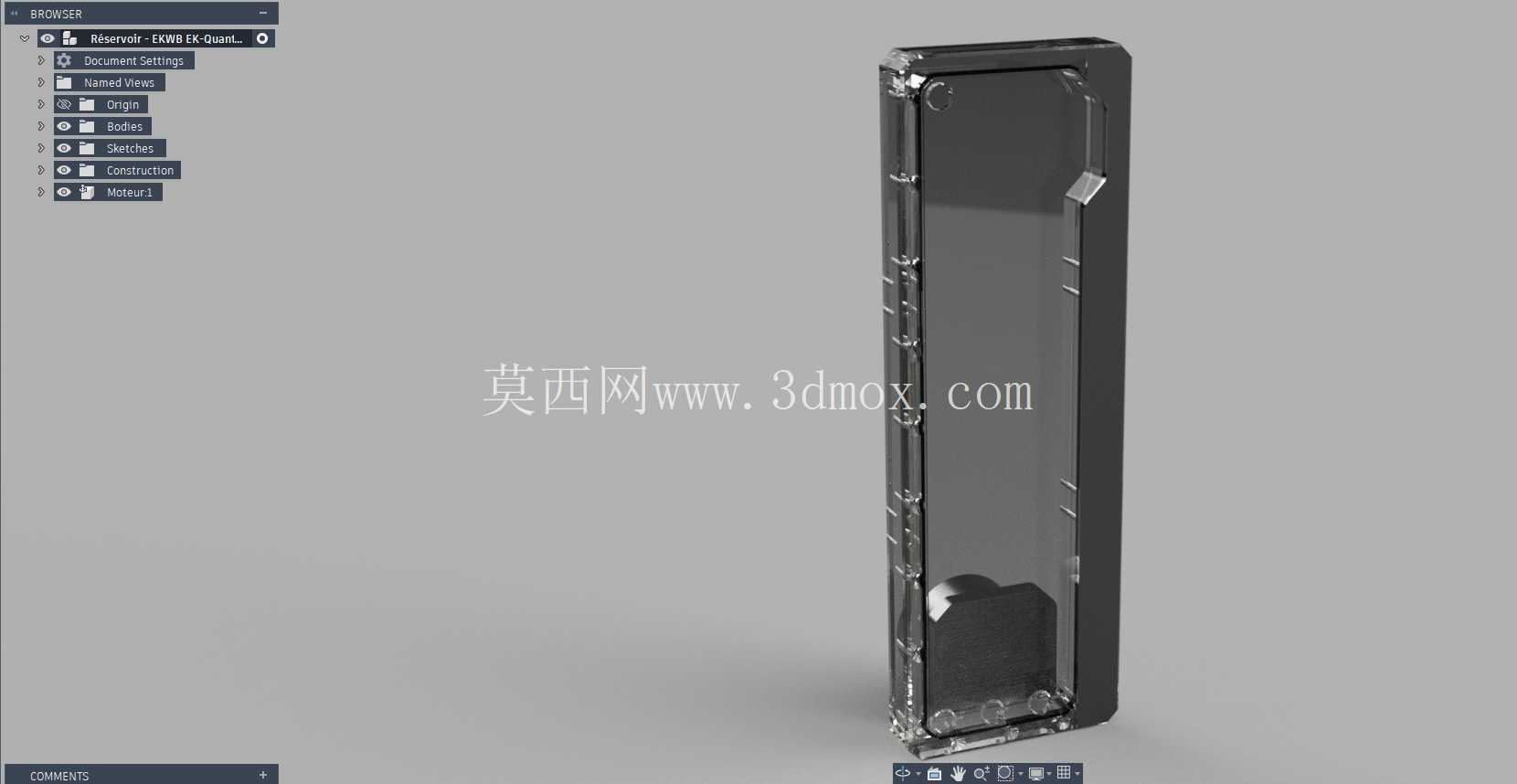

电脑分体水冷用长条形透明储液罐结构

　　在桌面级高性能PC分体式水冷散热系统的搭建过程中，储液罐是整个循环回路里承担缓冲、排气、储液、稳流作用的核心部件，这款长条形立式储液罐的结构设计，完全适配360规格冷排的安装空间匹配需求，能够在紧凑的机箱内部完成冷液循环的稳压与排气作业，避免循环回路中出现气堵导致的水泵空转、散热效率骤降的问题。从结构设计逻辑来看，这款储液罐采用窄边立式长条形布局，整体截面为带圆角的矩形结构，相比传统圆柱形储液罐，能够更好贴合机箱冷排位、电源仓侧边的平面安装位，不会出现圆柱结构两侧浪费安装空间的问题，在相同安装投影面积下，能够容纳更大的储液容积，提升整个水冷回路的冷液缓冲容量，降低冷液热胀冷缩带来的回路压力波动。罐体主体采用高透明材质制作，侧壁做了等厚处理，既能够保证结构强度承受循环回路的工作压力，也可以直观观察到内部冷液的液位高度、流动状态以及是否存在积气问题，方便装机过程中的排气操作以及后期使用中的状态检查。罐体的上下端盖采用一体化密封结构，进出水接口布置在端盖的对应位置，接口位置做了加厚凸台设计，能够兼容标准的水冷快拧接头安装，螺纹深度满足密封要求，不会出现接头拧入深度不足导致的漏液风险。

　　罐体侧壁预留了多组安装固定位，固定位采用内嵌式金属螺母嵌件，避免直接在透明材质上攻丝导致的螺纹滑牙、开裂问题，安装时可以通过配套的支架将储液罐固定在机箱的风扇位、冷排位或者专用水冷安装孔位上，固定点的位置经过重心匹配，装满冷液后不会出现固定点受力不均导致的罐体倾斜、接头受力变形问题。从安装边界尺寸来看，这款储液罐的整体长度与标准360规格冷排的长度匹配，宽度控制在单风扇厚度范围内，安装后不会超出冷排的安装投影，不会和机箱内的主板散热装甲、显卡、内存等部件产生安装干涉，在常规ATX机箱中，既可以安装在冷排侧边与冷排平行布置，也可以垂直安装在电源仓上方的空闲区域，适配多种不同的机箱走线布局。

　　在功能设计上，罐体内部的进出水位置做了导流结构设计，进水端的水流不会直接冲击罐体内壁产生气泡，出水端设置在罐体下部的最低位置，能够保证冷液在液位下降到警戒位置前，水泵始终能够抽取到液体，不会出现空抽问题；罐体顶部预留了排气孔位，装机完成后可以通过排气孔快速排出回路内的空气，不需要反复倾斜机箱完成排气作业，大幅降低分体水冷的装机调试难度。在实际应用场景中，这类长条形储液罐不仅可以用于桌面PC的分体水冷系统，也可以适配小型工业设备的液冷散热回路，比如小型激光雕刻机的散热模块、紧凑型工控服务器的液冷循环系统，其窄体结构能够适配设备内部狭窄的安装空间，透明罐体也方便运维人员快速检查散热回路的运行状态，不需要拆解设备就能判断冷液余量、是否存在积气问题。

　　从结构建模的细节来看，罐体的所有边角都做了圆角过渡处理，既避免了透明材质尖角位置的应力集中问题，也能减少安装过程中划伤操作人员、刮伤机箱线材的风险；端盖与罐体主体的密封位置设计了环形密封槽，安装密封圈后能够实现长期可靠的密封效果，在水冷回路常规工作压力下不会出现渗漏问题；侧壁的固定孔位间距匹配标准120mm风扇的孔距，不需要额外制作转换支架就可以直接固定在标准风扇安装位上，大幅提升了配件的通用适配性。
