压铸模具用杠杆式控制支架结构

这套控制支架结构，主要应用于中小型冷室压铸机的模具侧抽芯辅助锁止、顶出机构行程限位环节，也可适配在小型自动化冲压线的工位转序摆臂驱动端，作为力传递的中间铰接承载部件使用。在压铸模实际生产场景里，熔融铝液充型过程会对侧抽芯滑块产生极大的反向胀型力，单纯依靠斜导柱的锁止力往往不足以应对大投影面积压铸件的成型需求，这套控制支架就可以连接在液压抽芯油缸和滑块锁止挡块之间，通过杠杆放大油缸的输出推力，在充型保压阶段牢牢抵住滑块，避免出现飞边、跑料的缺陷。

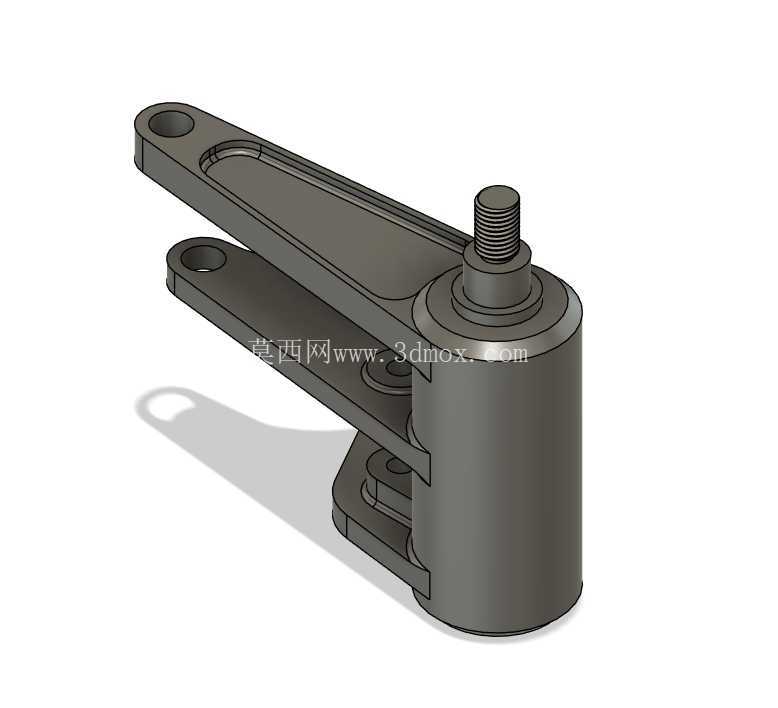

从结构功能上拆分来看，整个部件分为三个核心功能段：底部是带两个沉头安装孔的固定基座，基座底面做了0.2mm的铣平工艺余量，安装时可以完全贴合模具模板的加工面，两个安装孔的孔距公差控制在±0.02mm，适配标准M8内六角螺栓的装配间隙，不会出现装配错位导致的应力集中；中部是圆柱形的铰接回转主体，内部嵌有自润滑铜套的安装位，回转中心和上下摆臂的铰接孔同轴度要求控制在0.015mm以内，保证摆臂转动时没有卡滞、旷量，回转主体顶部伸出的外螺纹段，是用来安装行程触发撞块的，可以根据实际开模行程调整撞块的轴向位置，触发行程开关给出抽芯、顶出的动作信号；上部是两层平行的杠杆摆臂，长臂端的铰接孔用来连接外部驱动油缸的活塞杆接头，短臂端的铰接孔对接锁止挡块的传动杆，摆臂的力臂比经过测算设置为3:1，能够将油缸1.2吨的输出推力放大到3.5吨左右，完全覆盖2000吨以下压铸机侧抽芯的锁止力需求。

设计过程中首先考虑的是压铸生产的高温工况，模具周边持续的辐射温度会达到120℃-180℃，所以整个支架的主体结构壁厚做了均匀化处理，所有转角位置都设置了R3-R5的铸造圆角，避免长期受热出现应力开裂，摆臂的截面采用了变厚度的工字形加强结构，在保证整体抗弯强度的前提下尽可能降低部件自重，减少回转过程的转动惯量，让动作响应更灵敏。安装边界方面，整个支架的总高度控制在125mm，固定基座的横向安装尺寸为60mm*45mm，摆臂完全展开时的最大回转半径为110mm，设计时已经预留了和周边模板、冷却水管、油管的安全间隙，最小间隙不小于15mm，避免生产过程中出现运动干涉。

实际装配调试时，需要先将底部基座固定在模板的预加工安装位，打表校验回转主体的轴线和滑块运动方向的垂直度，误差不能超过0.03mm，否则会导致摆臂传动时出现侧向分力，加速铰接铜套的磨损。铰接部位的润滑脂需要选用耐高温的锂基脂，定期补充维护，避免高温下润滑失效出现干磨。摆臂和传动杆连接的铰接销采用了带防松卡簧的结构，高速往复运动时不会出现销子脱出的故障，相比传统的螺栓锁紧结构，拆装维护的效率提升了40%以上。另外顶部的螺纹段还预留了锁紧螺母的安装位，调整好行程撞块的位置后可以通过锁紧螺母锁死，避免长期往复震动导致撞块移位，触发行程开关的信号出现偏差，引发撞模的生产事故。

在结构细节处理上，两层摆臂之间预留了8mm的间隙，用来容纳传动杆的接头，间隙的公差控制在+0.1mm以内，既不会因为间隙过小导致装配困难，也不会因为间隙过大出现传动过程的侧向窜动。所有铰接孔的内表面都设计了储油槽，润滑脂可以在储油槽内留存，延长单次润滑的维护周期。回转主体的外圆面做了发黑防锈处理，适配模具周边多切削液、脱模剂的潮湿腐蚀环境，不会因为长期锈蚀导致部件卡滞。
