游戏手柄操纵杆振动直流电机结构

这类带偏心配重块的微型直流电机，核心应用场景覆盖消费电子类人机交互设备的力反馈环节，最常见的部署位置是游戏手柄、工业操纵杆、遥控设备的握把内部，负责将电信号转化为特定频率的机械振动，为操作者提供触觉层面的操作反馈，比如游戏内碰撞、按键触发、设备边界预警等场景下的振感传递，相比线性马达，这类有刷直流振动电机成本更低、驱动电路简单，在中低端外设、批量工业操纵杆产品中应用占比极高。

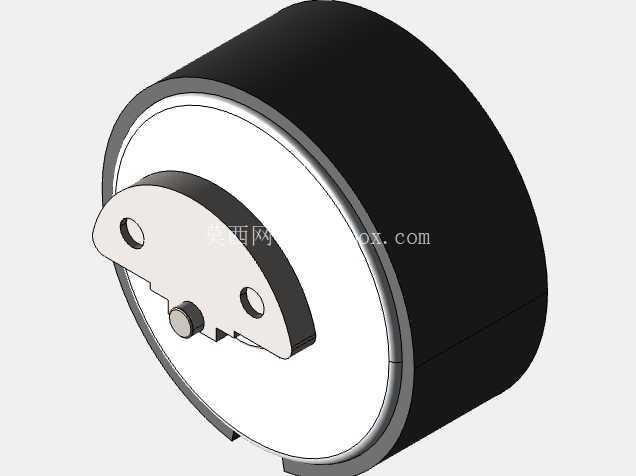

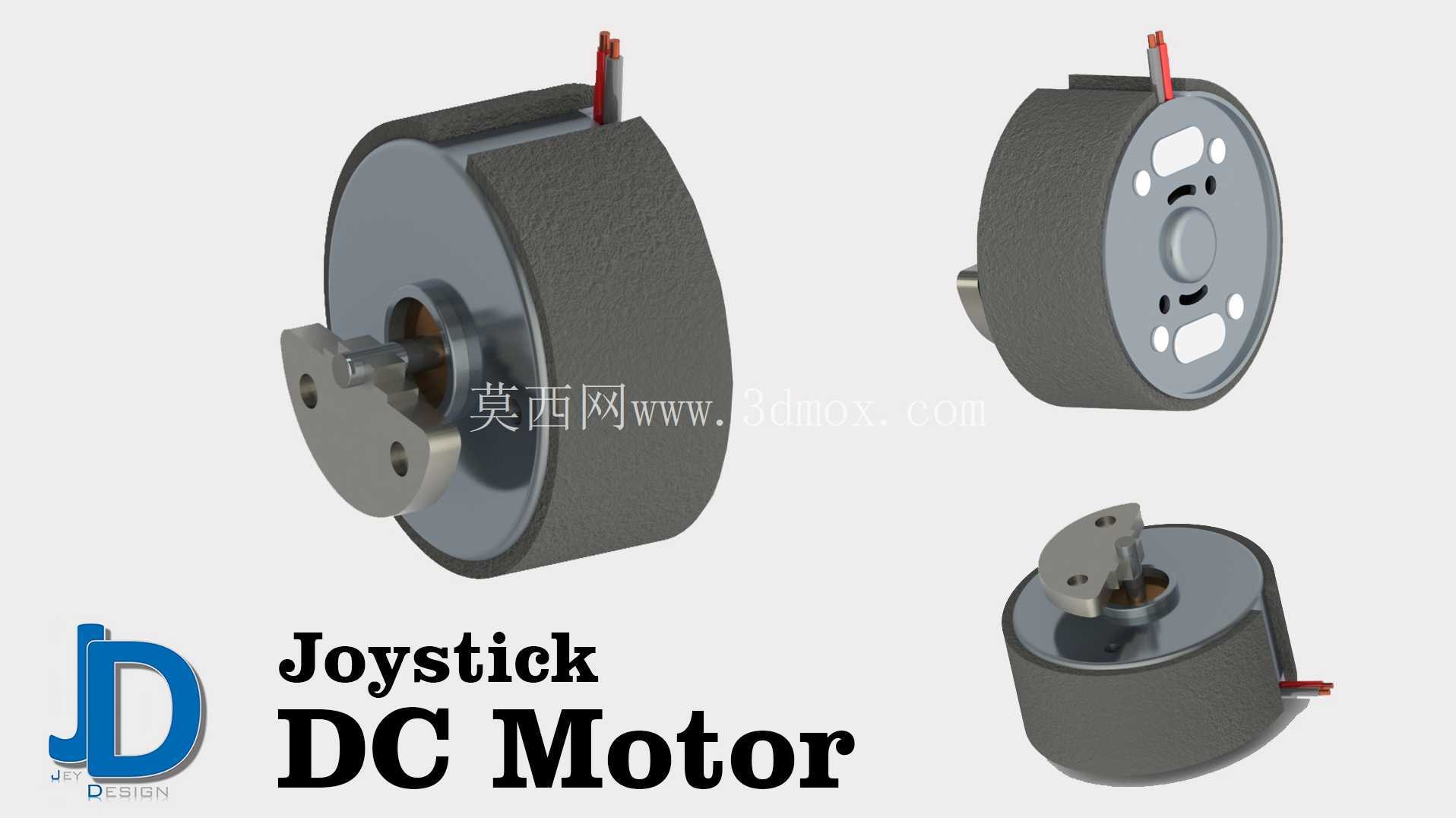

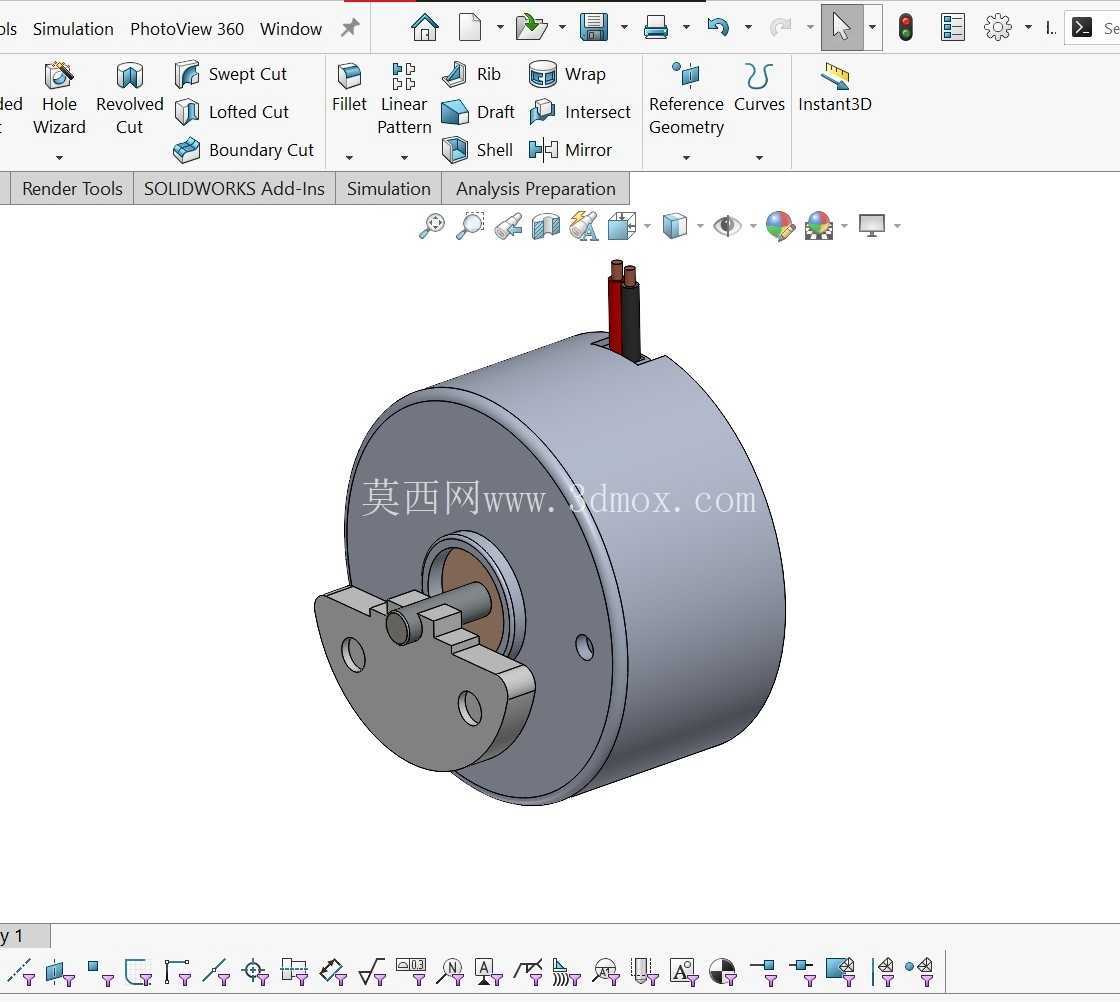

从功能特性来看，该电机本体采用圆柱形外壳封装，输出轴端固定扇形偏心配重块，电机转动时偏心块产生的离心力会带动整个电机本体产生周期性振动，振动频率与电机输入电压正相关，可通过调整供电电压实现不同振感强度的输出，满足不同场景下的反馈力度需求。电机尾部引出红黑两根供电引线，直接对接设备内部的驱动电路板，无需额外的转接结构，接线逻辑简单，适配多数通用直流电机驱动电路。

设计层面首先要考虑的是安装边界的适配，这类电机通常采用过盈配合或者卡扣固定的方式安装在操纵杆握把的内部空腔中，外壳的圆柱面作为安装定位面，设计时需要预留足够的偏心块转动空间，避免配重块转动过程中与外壳内壁、周边结构件发生剐蹭干涉。偏心块的扇形角度、重量直接决定了电机的振动力矩，设计时需要结合握把的整体重量、目标振感强度做匹配，配重过大会导致握把振感过于强烈影响操作精度，配重过小则会导致反馈感微弱无法起到提示作用。

外形尺寸上，这类微型振动电机的外径通常控制在20mm以内，整体轴向长度（含偏心块）不超过30mm，能够嵌入多数标准尺寸的操纵杆握把内部，不会占用过多的结构空间。安装时需要注意电机的轴向固定，避免电机长期振动过程中出现轴向窜动，导致引线拉扯断裂或者偏心块剐蹭外壳，通常会在电机尾部的外壳位置设计限位筋，顶住电机后端盖，配合前端的定位卡扣实现完全固定。

从实际选型角度看，这类电机的工作电压通常匹配设备的内置供电电压，常见为3V、5V两个规格，空载转速在数千转每分钟，能够产生足够的振感同时控制工作噪音在可接受范围内。结构设计时还要考虑引线的出线方向，需要在安装位旁预留引线走线槽，避免装配时引线被电机外壳或者周边结构压破绝缘层，造成短路故障。另外电机外壳采用金属拉伸壳体，既可以屏蔽电机运转时产生的电磁干扰，避免影响设备内部的无线通讯模块或者传感元件，也能提升电机本体的结构强度，承受长期振动带来的结构疲劳。

在操纵杆的整体结构布局中，这类振动电机通常安装在握把的下半部分，靠近操作者手掌握持的位置，能够让振感最直接地传递到操作者手上，同时要避开摇杆的电位器、按键开关等精密元件，避免长期振动导致这类元件出现接触不良、参数漂移的问题。偏心块的转动平面通常与握把的轴向平行，这样产生的振动方向垂直于手掌接触面，振感的传递效率最高。设计验证阶段需要做长时间的运转老化测试，确认电机的轴承、电刷在长期振动工况下的使用寿命，同时验证偏心块的固定可靠性，避免高速转动时配重块脱落造成设备内部损坏。
