两级圆柱齿轮减速箱结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:177560
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计
  • 两级圆柱齿轮减速箱结构设计

这款两级圆柱齿轮减速装置,是工业传动系统中应用极为广泛的动力匹配核心部件,主要承担原动机与工作机之间的转速降低、扭矩放大功能,适配各类需要低转速大扭矩输出的工业作业场景,在输送生产线、矿山输送设备、冶金轧制辅机、化工搅拌装置、起重提升机构以及轻工包装机械等领域都能见到这类传动装置的身影,能够有效匹配不同转速规格的动力源与作业端负载,弥补原动机输出转速过高、输出扭矩不足无法直接驱动作业负载的问题。

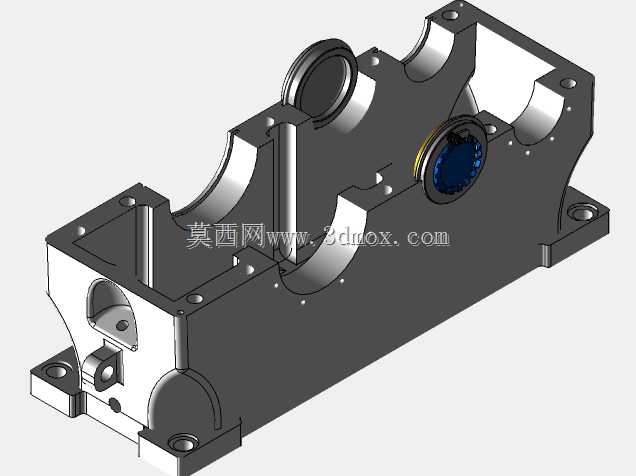

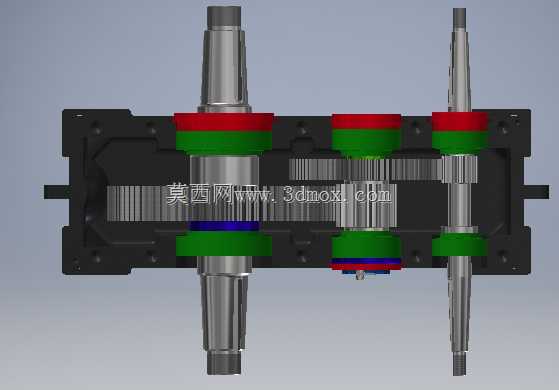

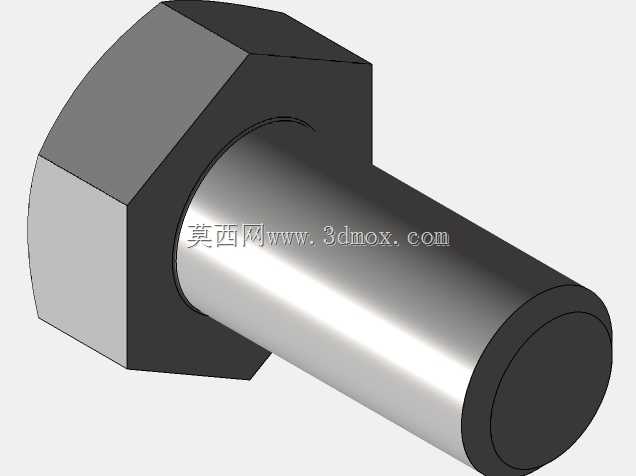

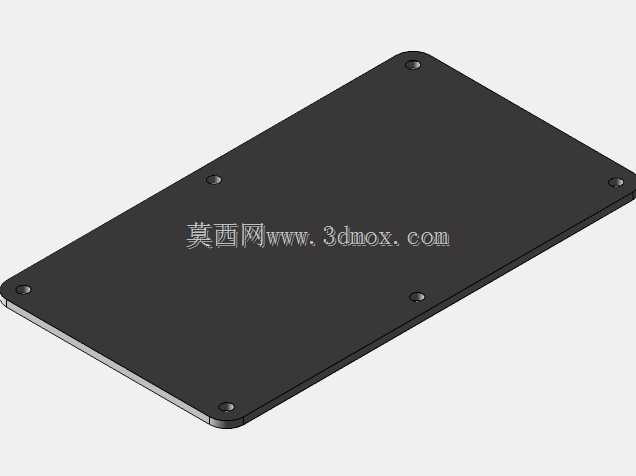

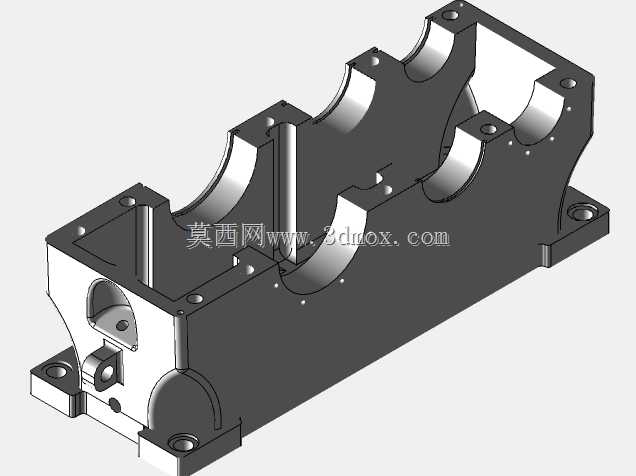

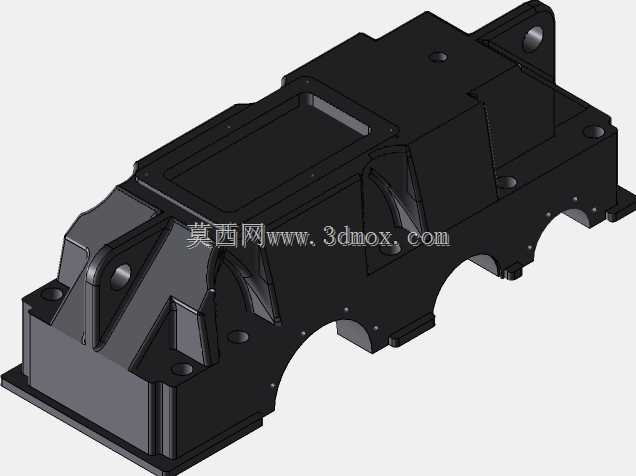

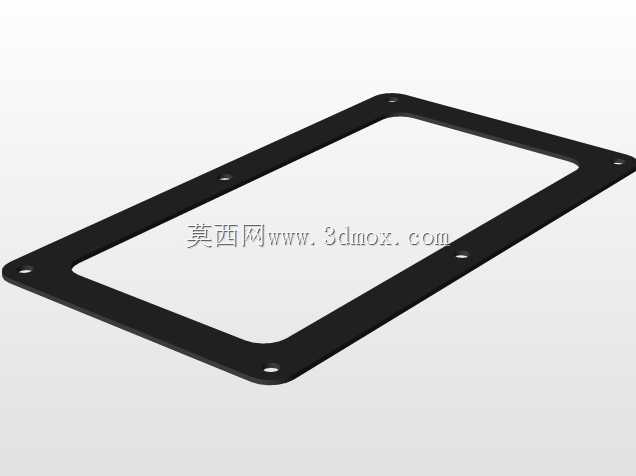

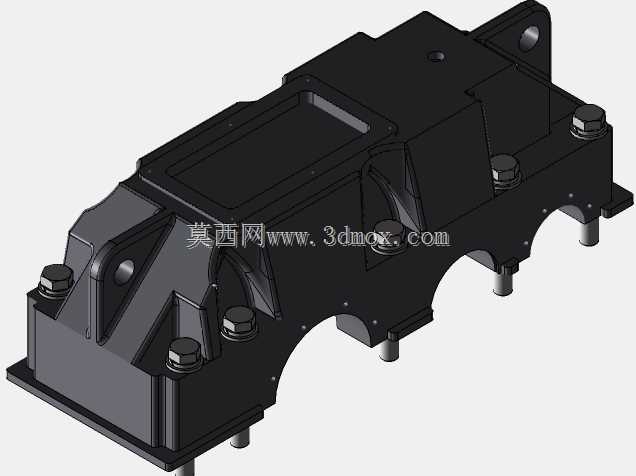

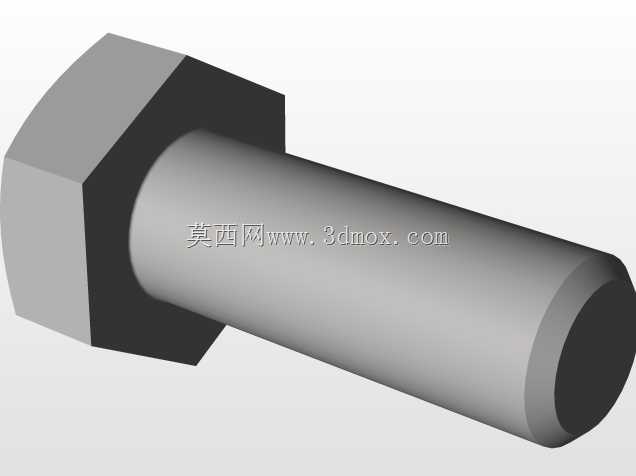

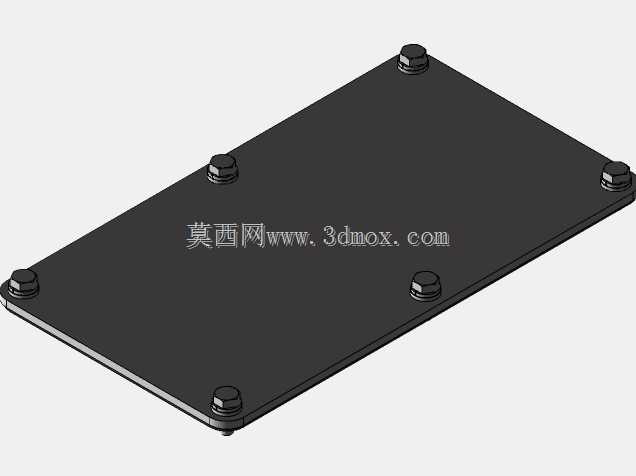

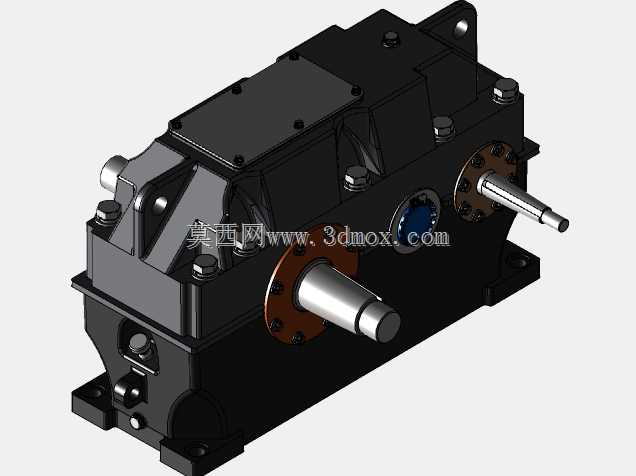

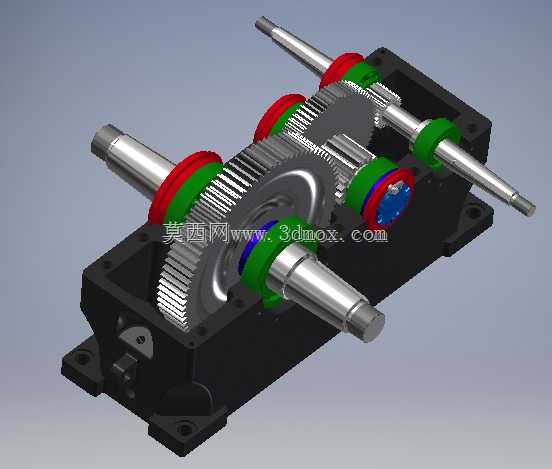

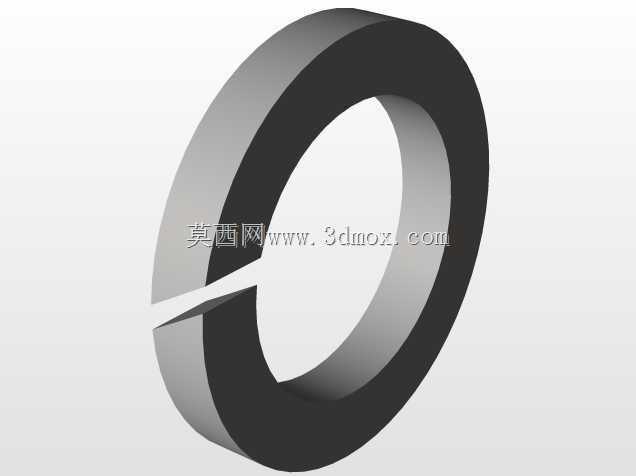

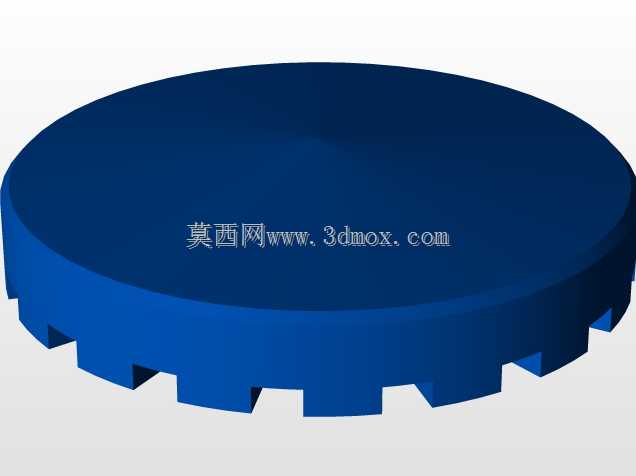

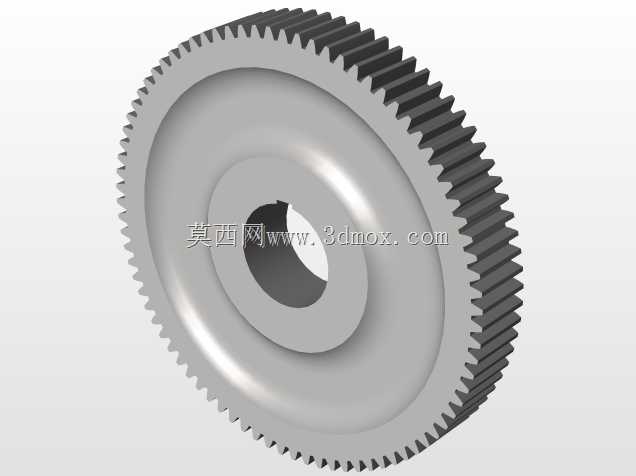

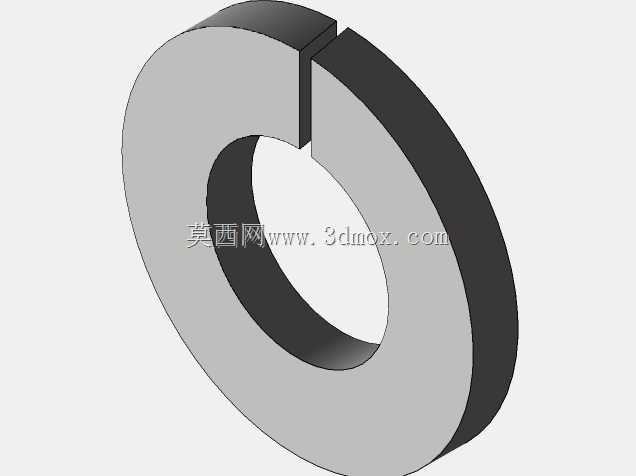

从实际用途来看,该减速装置通过两级齿轮啮合传动实现固定传动比的动力传递,相比单级齿轮减速结构,它能够在相对紧凑的箱体空间内实现更大的传动比覆盖,同时保证传动过程的平稳性,避免单级大传动比设计带来的齿轮尺寸过大、整机占用空间冗余的问题。装置的箱体采用剖分式结构设计,上下箱体通过沿结合面均匀布置的螺栓实现紧固连接,既能够保证箱体内部齿轮、轴系、轴承等零部件的装配便利性,也能在设备长期运行后方便检修维护,快速开盖检查内部齿轮磨损、润滑状态。箱体顶部设置了密封检查盖板,既可以作为装配时的观察窗口,也能兼顾运行过程中的透气、润滑加注辅助功能,避免箱体内温度升高后压力异常升高导致的密封渗漏问题。

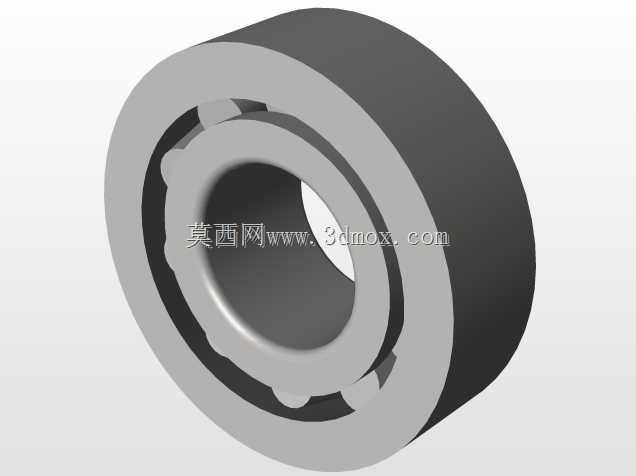

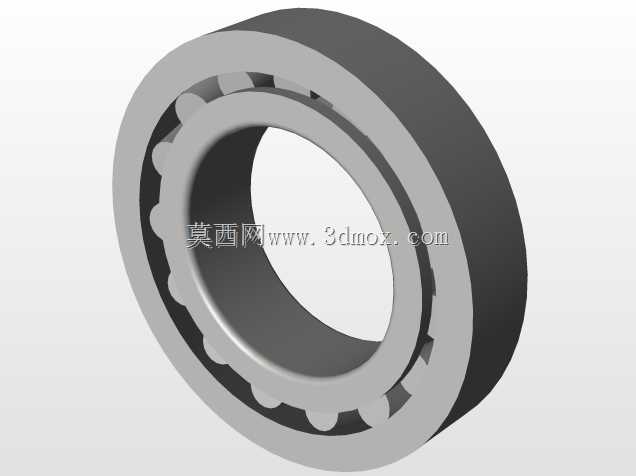

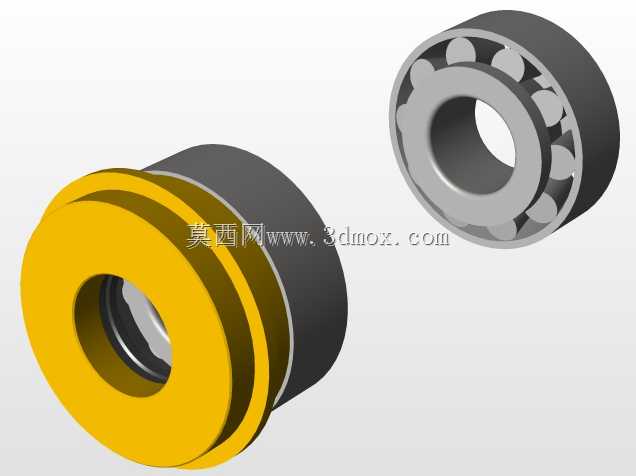

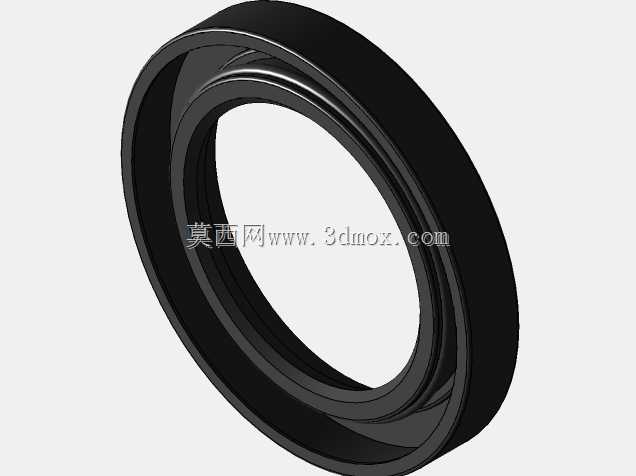

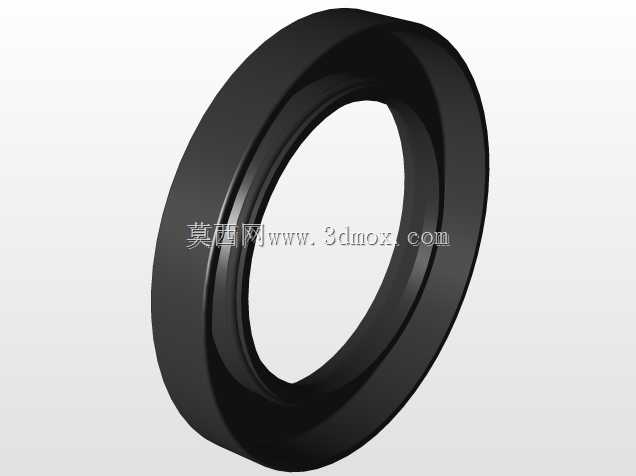

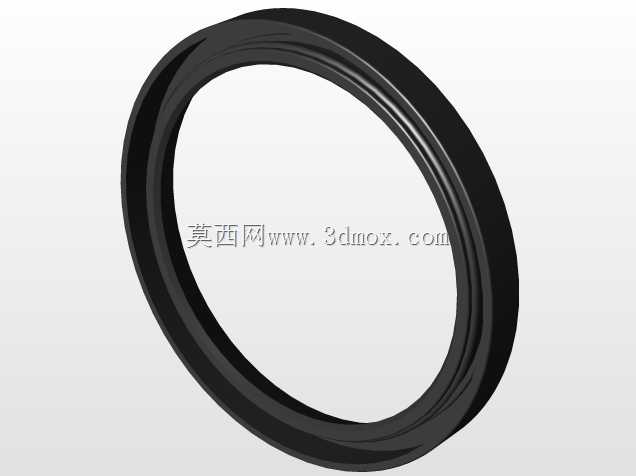

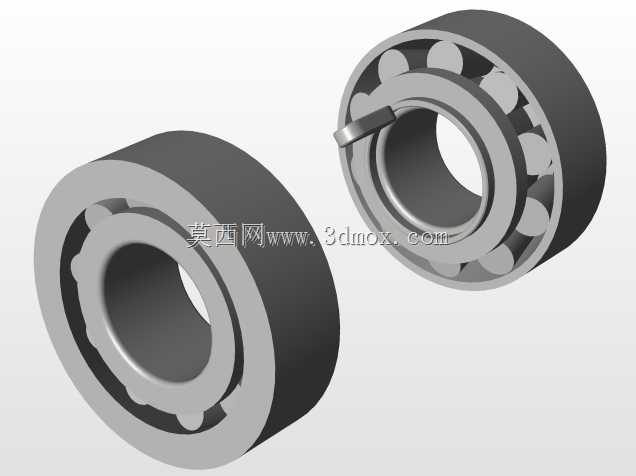

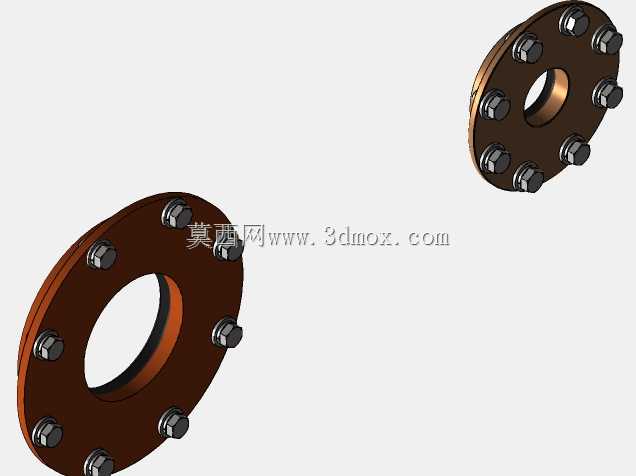

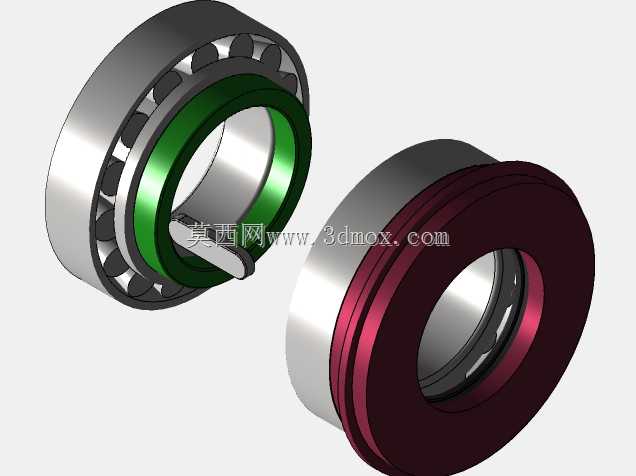

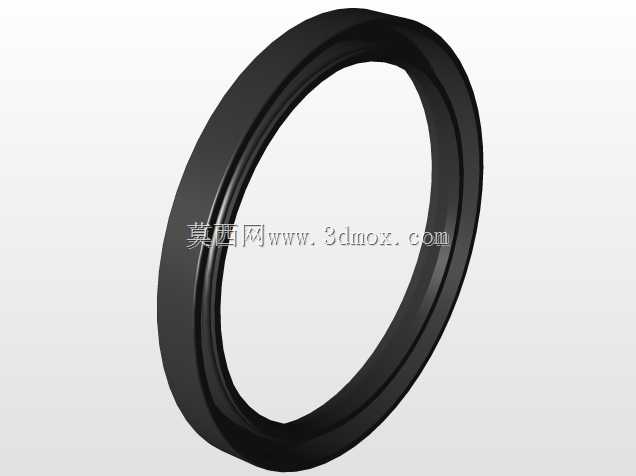

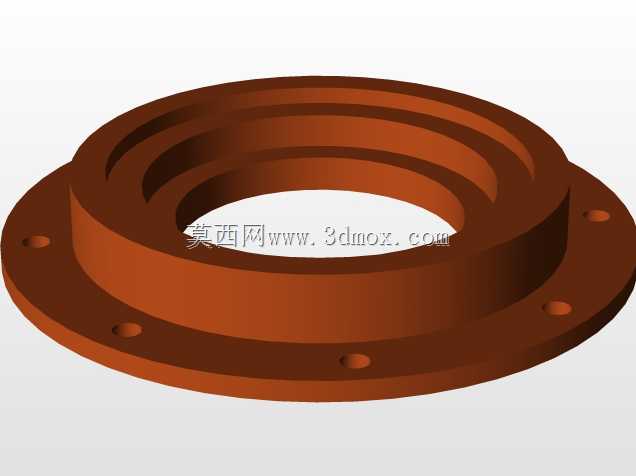

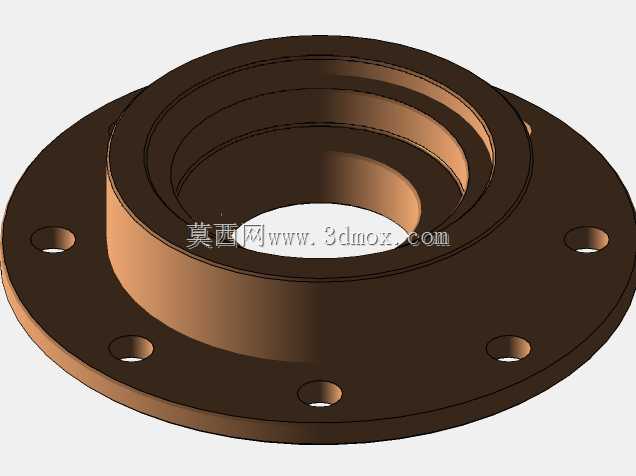

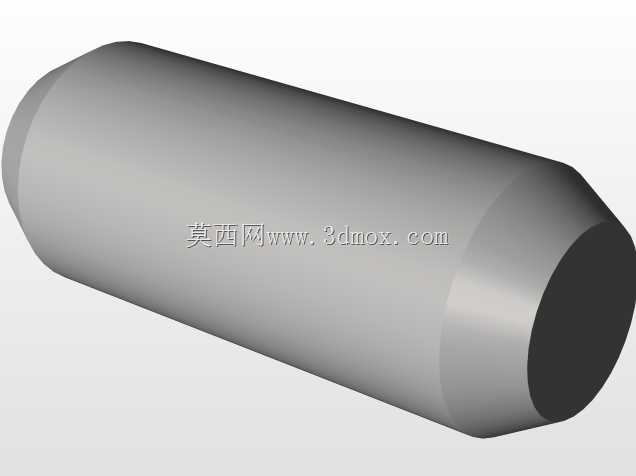

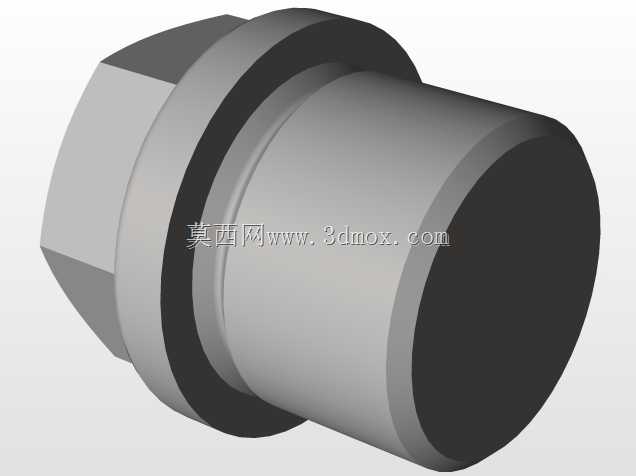

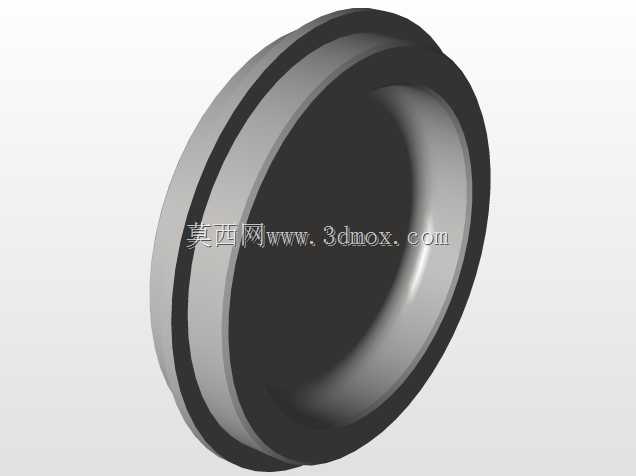

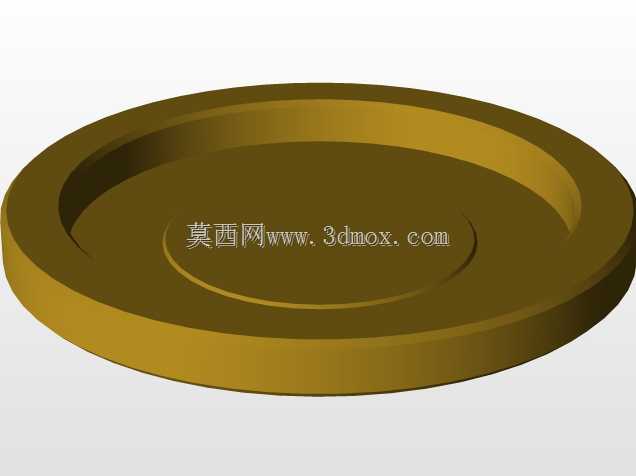

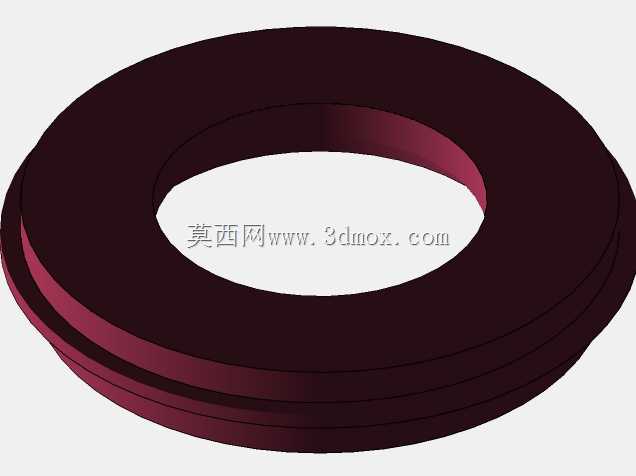

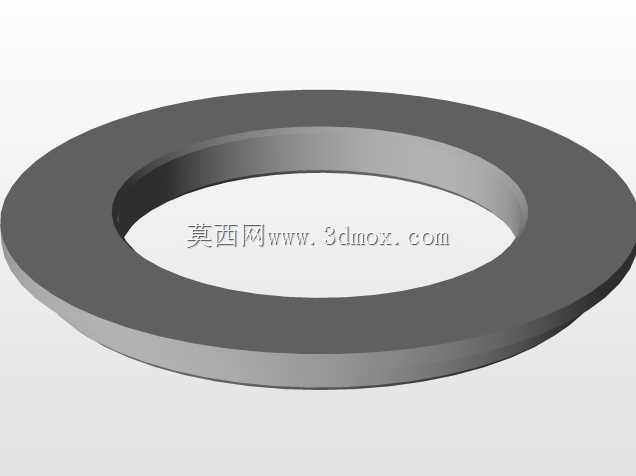

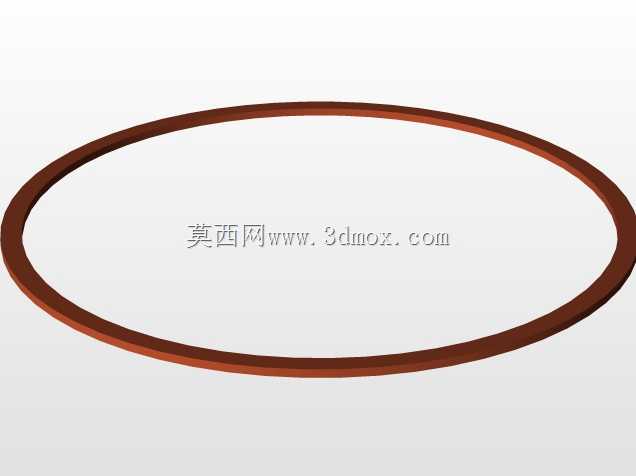

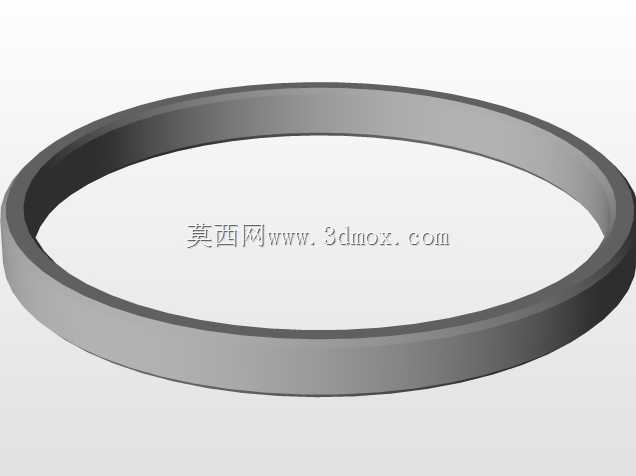

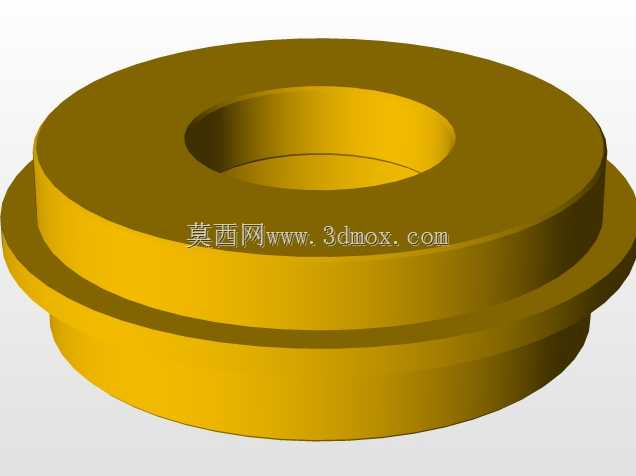

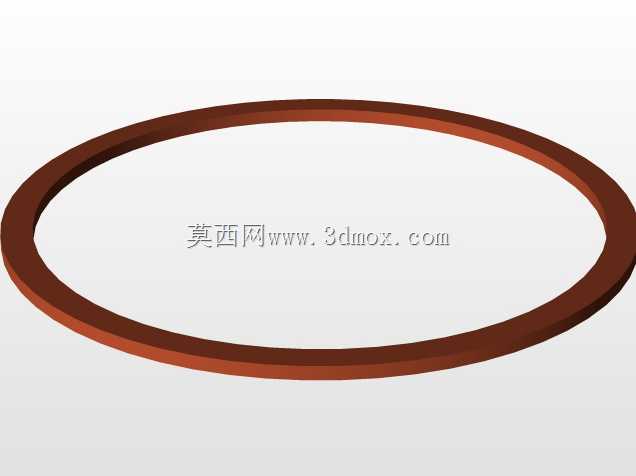

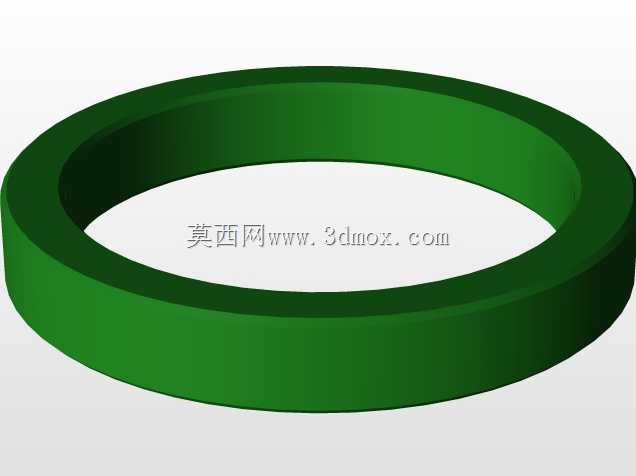

在功能特性上,该装置的输入、输出轴端均采用法兰式端盖配合密封件实现轴伸处的密封,能够有效阻挡外界粉尘、水汽进入箱体内部,同时防止箱体内的润滑油向外渗漏,适配多粉尘、有轻微喷淋的工业车间作业环境。轴系部件采用滚动轴承作为回转支撑,能够承受径向载荷与一定程度的轴向载荷,保证齿轮啮合过程中轴的回转精度,减少传动过程中的振动与噪音。箱体侧面设置的油位观察孔,可以方便运维人员日常巡检时快速查看箱体内润滑油的液位高度,及时补充润滑油,避免齿轮与轴承因缺油出现异常磨损。箱体底部设置的安装底座带有标准化的安装螺栓孔,能够直接通过螺栓固定在设备的安装基座上,底座的加强筋结构提升了箱体整体的刚性,避免设备重载运行时箱体出现形变影响齿轮啮合精度。

从设计思路来看,这款减速箱的整体结构围绕紧凑化、高刚性、易维护的核心需求展开,外部的加强筋布局沿着箱体受力方向布置,在不额外增加过多箱体壁厚的前提下提升整体结构强度,控制整机重量。输入轴与输出轴采用平行轴布置方式,适配绝大多数平行轴传动的设备布局需求,轴伸的尺寸、安装孔的间距都遵循通用工业安装规范,能够直接替换同规格的传统减速装置,不需要对原有设备的安装基座做额外改造,降低设备升级替换的成本。箱体的外形轮廓做了圆弧过渡处理,既减少了铸造过程中的应力集中问题,也能避免尖锐棱角带来的安装运维安全隐患。在安装边界上,该装置的整体外形规整,输入、输出轴的伸出长度、轴径尺寸都经过匹配设计,安装时只需要保证基座平面的平面度符合要求,对中连接动力端与负载端的联轴器,即可完成设备的安装固定,不需要额外预留过多的周边操作空间,能够适配安装空间相对紧凑的设备布局场景。
