4U重型机架安装导轨结构设计

在标准机柜集成、工业机架搭建的场景中，导轨作为承载设备、定位安装的核心结构件，其孔位精度、结构强度直接决定了上架设备的安装稳定性与后期维护便捷性。这款4U规格的重型钢架导轨套件，针对标准机架的设备安装需求开发，采用3mm厚度冷轧钢作为基材，通过折弯成型工艺加工出L型承载截面，相比同厚度平板结构，抗弯折刚度提升40%以上，能够承载大重量工业设备的静态载荷与安装过程中的动态冲击，避免长期承重后出现导轨下挠、孔位错位的问题。

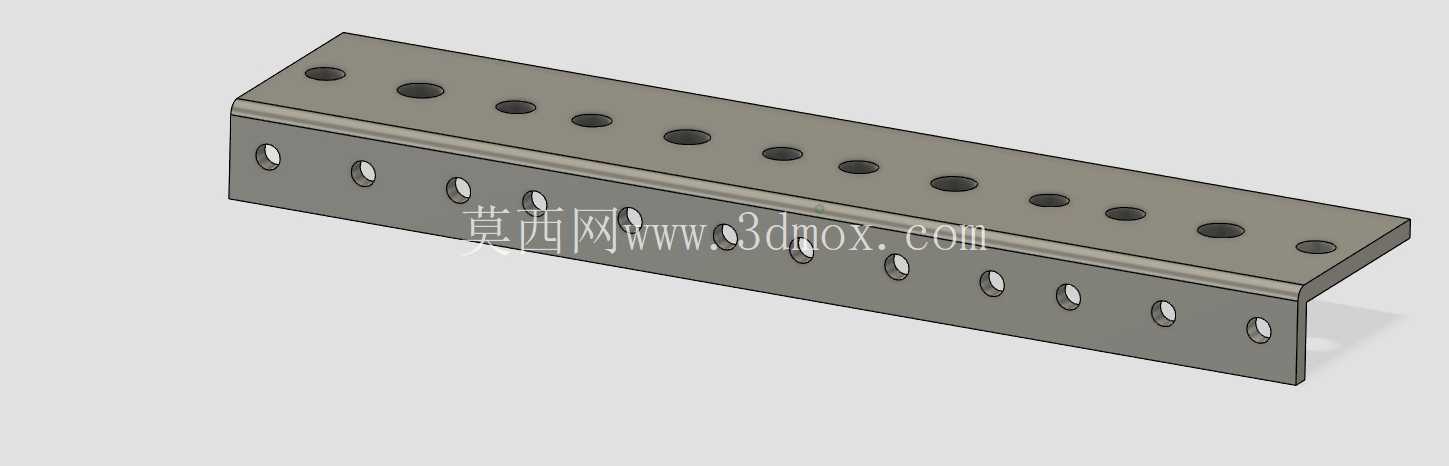

从实际安装场景来看，这类导轨主要用于标准19英寸机柜内部的设备承托，区别于服务器自带的单元安装孔位，这款导轨的安装孔系完全匹配Gator Rackworks系列机架的预装孔位，无需现场二次打孔即可完成快速装配。导轨上的孔位分为两类：顶面沿长度方向等距排布的通孔用于固定待安装设备的底部安装脚，孔位间距严格遵循通用机架设备的安装孔距标准，可兼容多数4U高度工业设备、工控机箱、配电模块的安装需求；侧面垂直排布的长圆孔则用于导轨自身与机架立柱的连接，长圆孔的设计预留了±2mm的安装调节余量，能够抵消机架立柱加工、装配过程中产生的位置误差，降低现场安装的对位难度，即使多根导轨并排安装，也能保证各导轨的顶面平面度控制在合理范围内，避免设备上架后出现倾斜、卡滞的问题。

在结构设计思路上，这款导轨没有采用额外的焊接加强筋结构，而是通过折弯边的高度设计来提升整体结构强度，L型折弯的垂直边高度经过载荷校核，既能够满足4U高度空间内的安装边界要求，不会与相邻U位的设备产生空间干涉，又能最大化提升截面惯性矩，保证承重能力。导轨的所有孔位均采用冲压成型工艺加工，孔边无毛刺、无翻边，安装时螺丝能够顺畅穿入，不会出现卡丝、滑牙的问题；钢材表面经过防锈处理，能够适应机房、工业车间等常规使用环境的温湿度条件，长期使用不会出现锈蚀掉渣的情况，避免对机柜内部的精密电子设备造成污染。

从安装边界来看，这款导轨的长度完全适配4U机架的安装深度要求，安装后导轨前端与机架立柱前端面齐平，不会突出机柜正面影响柜门关闭，后端也不会超出机架后部的理线空间，不会干扰后部线缆的排布与维护。导轨的顶面与侧面孔位的位置度公差控制在±0.1mm以内，多根导轨配对安装时，左右导轨的孔位同轴度能够满足设备滑入安装的要求，不需要反复调整导轨位置即可完成设备上架。相比市面上常见的薄钢板导轨，这款3mm冷轧钢材质的导轨更适合承载重量较大的工业工控设备、电源模块、测试仪器等，不会因为设备长期承重出现导轨变形，导致设备抽取困难、固定不稳的问题。

在实际选型应用中，这类导轨不仅可以用于标准服务器机柜的设备安装，也可以用于定制化工业机架、测试台架的设备承托，只要安装孔位匹配，即可直接装配使用，减少定制加工的周期与成本。导轨的结构设计充分考虑了现场安装的便利性，所有连接孔位均为标准规格，适配通用的机柜安装螺丝，不需要特殊的紧固件即可完成装配；L型的结构形式也让导轨自身具备一定的定位能力，安装时只需要将导轨折弯边靠在机架立柱的定位面上，即可快速找准安装位置，大幅提升现场装配的效率。对于结构设计人员来说，这款导轨的孔位布局、截面设计也具备参考价值，在开发定制化机架导轨时，可以参考其载荷分配思路、孔位调节余量设计，平衡结构强度、安装便捷性与空间占用之间的关系，避免出现强度过剩导致的材料浪费，或是强度不足导致的结构失效问题。
