多规格19英寸重型机架导轨结构设计

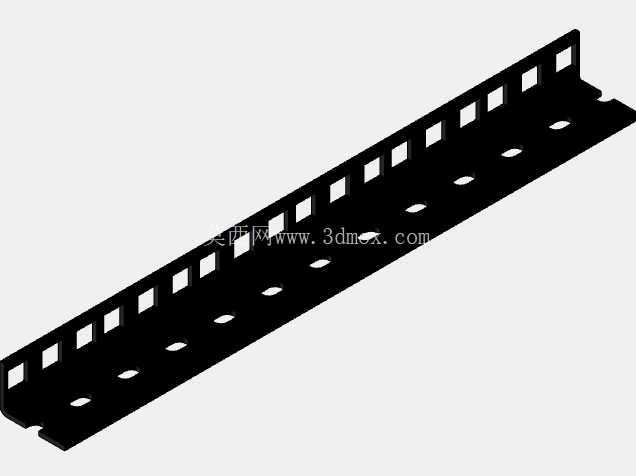

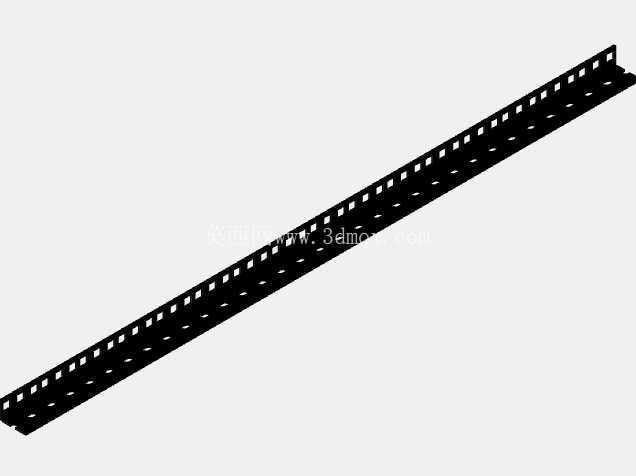

　　在标准19英寸机柜的设备安装体系里，机架导轨是承载各类插箱、工业模块、机架式设备的核心支撑部件，这类部件的设计合理性直接决定了机柜内部设备的安装稳定性、后期维护便捷性以及整体空间利用率。本次涉及的重型机架条覆盖6U、8U、10U、12U、16U多种安装高度规格，适配不同深度、不同重量的机架式设备安装需求，常见于工业控制柜、通讯机柜、测试仪器机柜、音视频设备机架的内部搭建场景，不管是固定式安装的工业电源模块、信号处理单元，还是需要频繁抽拉维护的服务器类设备、测试插箱，都能通过对应规格的导轨完成可靠固定。从功能特性来看，这款重型机架导轨采用黑色表面处理工艺，既具备基础的防锈防腐蚀能力，也能适配多数工业机柜的深色内部配色，避免金属反光对设备运维操作造成干扰；导轨的承重结构做了加厚处理，相比普通轻型导轨，能承载更大重量的工业设备，不会因为长期承重出现形变、下垂的问题，保障设备安装后长期处于水平稳定状态，避免因为导轨倾斜导致设备内部接插件接触不良、板卡受力形变等故障。

　　设计过程中，首先要严格遵循19英寸机架的通用安装孔位标准，确保导轨的安装孔间距、固定孔尺寸完全匹配标准机柜的立柱孔位，不需要额外打孔改造就能直接安装，降低现场施工的工作量；针对不同U数的规格，分别对应不同的设备安装高度边界，6U规格适配高度较小的功能模块，16U规格则适配大尺寸的机架式设备，每一种规格的导轨长度、孔位排布都和对应U数的设备安装需求匹配，安装时只需要根据设备的实际高度选择对应规格的导轨，固定在机柜前后立柱的对应高度位置即可。安装边界方面，导轨的安装面和机柜立柱完全贴合，固定后不会突出立柱安装面，避免影响机柜前门、后门的正常闭合；导轨的承载面做了防滑限位设计，设备推入到位后能通过侧边的固定孔和设备完成锁附，避免设备在运输、机柜移动过程中出现滑出移位的问题；不同规格的导轨对应不同的承重阈值，选型时可以根据设备的实际重量、安装深度匹配对应规格，避免小规格导轨超载使用带来的安全隐患。

　　在实际工程应用里，这类导轨的使用场景非常广泛，比如工业自动化生产线的控制柜内，安装PLC模块、工业交换机、电源模块时，就可以根据各个模块的总高度选择对应U数的导轨，将模块整齐固定在机柜内部，既方便前期布线接线，后期维护时也能快速拆卸对应模块，不需要拆解周边其他部件；在通讯基站的机柜内部，安装通讯传输设备、基带处理单元时，重型导轨的高承重特性可以保障大重量通讯设备长期稳定安装，不会因为户外机柜的风吹震动出现松动；在专业音视频机房的设备机架里，安装功放、音频处理器、视频矩阵等设备时，统一规格的导轨能让所有设备的安装面保持齐平，整个机架内部布线整齐，设备排布规整，也方便后期设备的增减调整。

　　设计这类导轨的时候，还要充分考虑不同场景下的安装公差，导轨的固定孔做了适当的长圆孔设计，允许安装时存在小范围的位置调整，抵消机柜立柱安装时的孔位误差，降低现场安装的难度；导轨的边缘都做了倒角钝化处理，避免安装维护时划伤操作人员的手部，也不会刮破设备的连接线外皮；黑色的表面涂层采用耐磨工艺，设备多次抽拉安装也不会出现涂层脱落、生锈的问题，延长导轨的整体使用寿命。从结构强度角度来看，导轨的截面形状经过优化，在同等材料厚度的情况下具备更高的抗弯强度，不需要额外增加加强筋就能满足承重要求，既控制了自身重量，也避免了结构过于复杂带来的加工难度提升，适合批量加工生产，也能降低整体的采购成本。在设备选型搭配时，只需要确认三个核心参数即可：一是设备的安装高度，对应选择匹配U数的导轨规格；二是设备的总重量，确认所选导轨的承重能力满足要求；三是机柜的立柱安装孔标准，确认导轨的固定孔位和机柜立柱匹配，就能完成快速适配，不需要额外做定制化修改。这类标准化的机架导轨，本质上是19英寸机柜安装体系里的通用支撑部件，它的存在让不同厂家生产的机架式设备都能统一安装到标准机柜内，实现设备安装的标准化、模块化，大幅降低机柜集成的工作量，也让后期的设备升级、维护、替换变得更加便捷，是工业机柜、通讯机柜、专业设备机架搭建过程中不可或缺的基础五金配件。
