1.27mm间距24位板对板边缘插槽连接器

　　在高密度电子装联场景中，板间互联的可靠性直接决定整机设备的运行稳定性，这类1.27mm间距的24位边缘插槽连接器，主要应用在空间受限的紧凑型电子设备内部，承担两块平行印制电路板之间的信号与低压电源传输任务，常见于工业控制板卡、通信接口模块、嵌入式采集终端、小型化伺服驱动单元的板级连接环节，替代传统飞线与排针排母组合，减少装配工序的同时提升连接一致性。从实际使用场景来看，这类连接器属于板对板夹板式连接结构，不需要在主板上预留焊接插针的通孔位置，直接通过夹板触点咬合副板的边缘镀金焊盘，能够有效降低PCB的布线难度，尤其适合多层板的高密度布线场景，避免通孔占用内层布线空间。

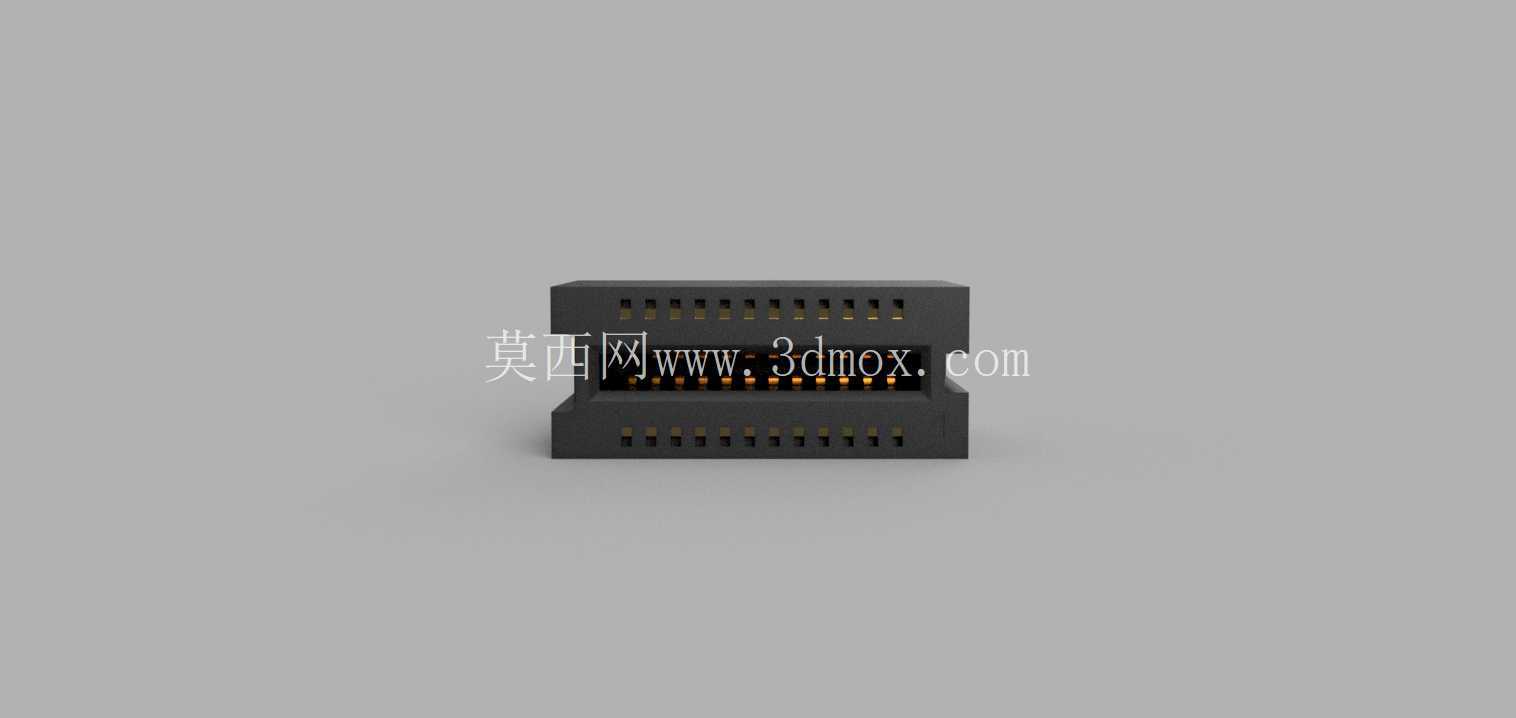

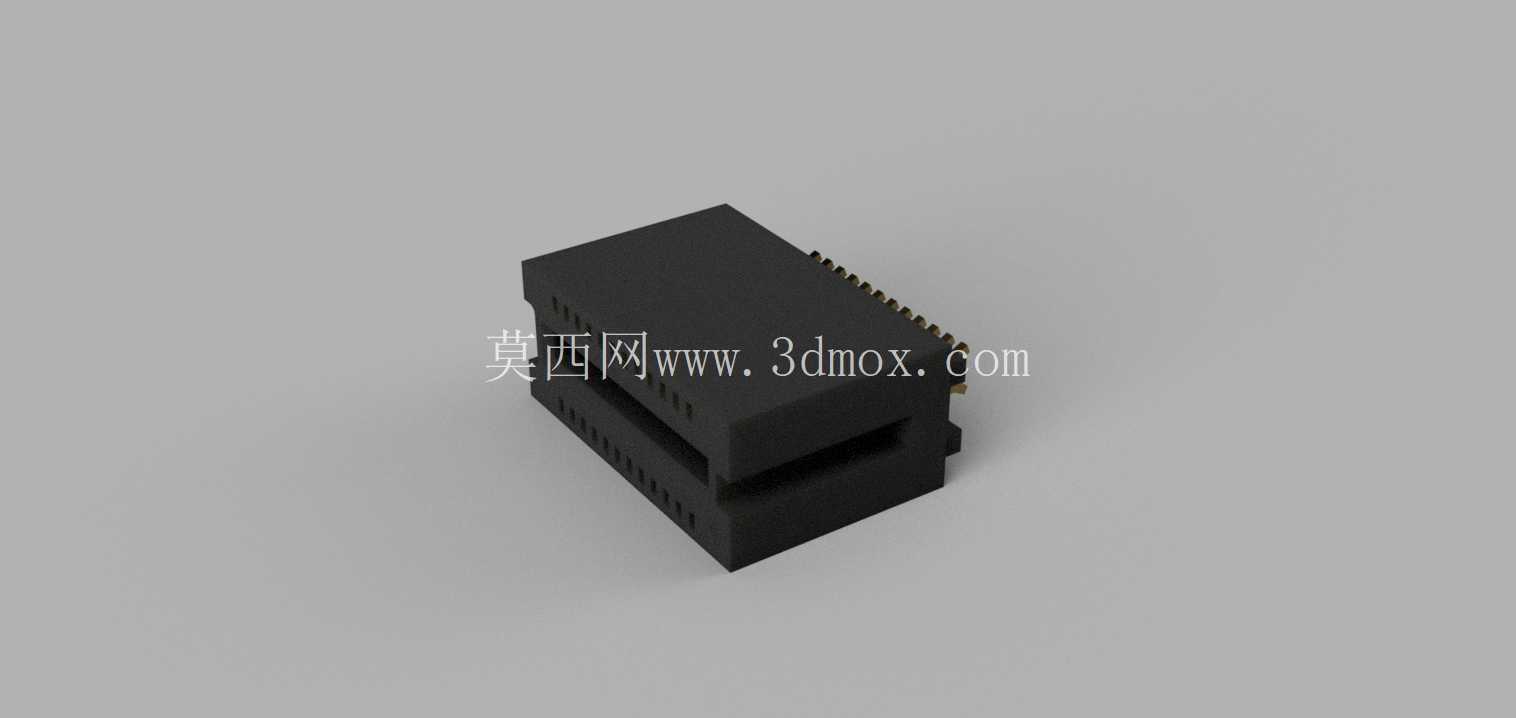

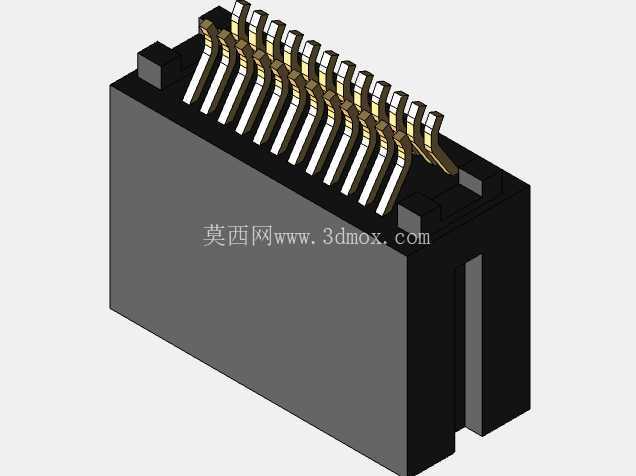

　　在功能特性上，该款连接器采用双列24位触点布局，每列12个接触点位，触点采用带弹性的铜合金基材，表面做镀金处理，降低接触电阻的同时提升抗磨损能力，多次插拔后仍能保持稳定的接触压力，不会出现信号瞬断的问题；连接器本体采用高温工程塑料注塑成型，能够耐受波峰焊与回流焊的高温环境，焊接过程中不会出现本体变形、触点移位的问题，适配SMT自动化产线的批量装配要求。设计过程中，首先需要明确板间的堆叠高度，这款连接器的夹板开口尺寸适配标准1.6mm厚度的印制电路板，插入后板间的平行间隙控制在3mm以内，能够最大限度压缩设备内部的纵向安装空间；触点的接触臂采用预变形设计，当PCB边缘插入时，接触臂产生的弹性压力能够保证每个触点与焊盘的可靠接触，即使设备存在小幅振动，也不会出现接触不良的情况；本体两侧设计有导向斜边，装配时能够引导PCB顺利插入插槽，避免硬插导致的触点弯折、焊盘刮伤问题，降低产线装配的不良率。

　　从安装边界来看，连接器的本体长度对应24位1.27mm间距的触点排布，整体宽度控制在5mm左右，焊接在主板上之后，本体两侧仅需要预留0.8mm的装配安全间隙，不需要额外的固定结构，依靠SMT焊接的焊盘固定力就能够满足常规振动场景下的连接强度；触点的焊接端采用平贴焊盘设计，与主板表面的焊盘充分接触，焊接后的焊点强度能够承受至少5N的侧向拉力，满足工业级设备的可靠性要求。

　　在实际选型应用中，这类连接器需要匹配副板边缘的焊盘设计，焊盘的长度、宽度以及镀金厚度都有明确的适配要求，焊盘表面不能有阻焊层覆盖，否则会增大接触电阻，导致信号传输衰减；同时在装配过程中需要保证两块板的平行度，倾斜插入会导致单侧触点受力过大，长期使用后出现弹性疲劳，影响连接寿命。不同于常规的排针排母连接结构，这种夹板式边缘连接器不需要在副板上焊接对应的连接器部件，直接利用PCB本身的边缘焊盘作为接触端，能够降低副板的物料成本，同时减少副板的整体厚度，适合对空间、重量有严格要求的便携式工业设备、小型化通信终端使用。在信号传输层面，1.27mm的触点间距能够满足最高1Gbps的差分信号传输要求，相邻触点之间的串扰控制在行业标准允许范围内，不需要额外做接地屏蔽处理就能够满足常规低速信号与低压电源的传输需求，如果用于高速信号传输，可在触点排布中间隔设置接地触点，进一步提升信号完整性。
