DC-011型2.5*0.7规格圆筒插孔连接器结构

在车载电子配套的冲压接插件设计领域，这类小规格圆筒插孔连接器的应用场景覆盖了车载小型外接供电接口、车载辅助模块电源输入端口、便携车载外设的供电接驳点位，常见于车载行车记录仪扩展供电、车载小型氛围灯模块取电、车载外置信号接收装置的电源接入环节，是小电流低压供电回路里常用的接插部件。从实际使用功能来看，该款连接器承担低压直流回路的物理接驳与电流导通作用，公端插针与母端圆筒插孔的配合结构，能够在插合后形成稳定的环形接触界面，避免普通片状接插件容易出现的接触偏移、受力松脱问题，适配小功率车载电子模块的持续供电需求，在车辆行驶产生的持续振动工况下，也能维持接触电阻的稳定，不会因为长期颠簸出现接插部位打火、压降过大的问题。

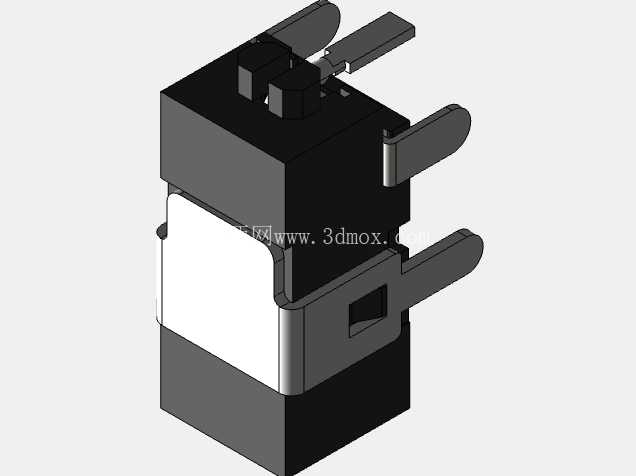

设计这款连接器的三维结构时，首先要明确插合界面的尺寸公差带，2.5mm的外筒配合直径与0.7mm的内芯接触直径，需要严格控制插孔的收口弹性量，既要保证插合时的插入力处于用户可接受的范围，不会出现插接过紧导致外设插头拔插困难，也要避免配合间隙过大导致接触不良。插孔部分的冲压成型工艺要考虑金属材料的回弹特性，在三维建模阶段就预留出冲压折弯后的回弹补偿量，确保成型后的圆筒插孔圆度符合装配要求，不会出现接缝错位导致的插针卡滞问题。直插式的引脚结构设计，是为了适配PCB板的波峰焊工艺，两个固定引脚的间距与PCB板上的安装孔位严格对应，引脚的伸出长度控制在刚好穿过PCB板后预留1-1.5mm的焊锡爬升空间，既不会因为引脚过长导致焊锡浪费、相邻焊点桥接，也不会因为引脚过短导致焊接强度不足，在振动工况下出现引脚脱焊的问题。

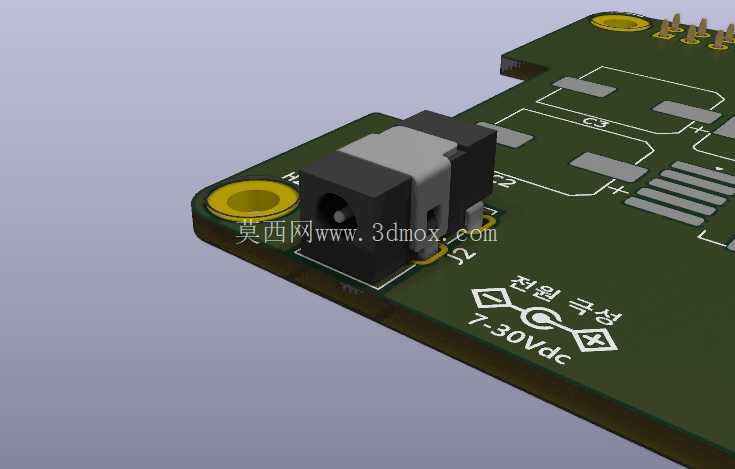

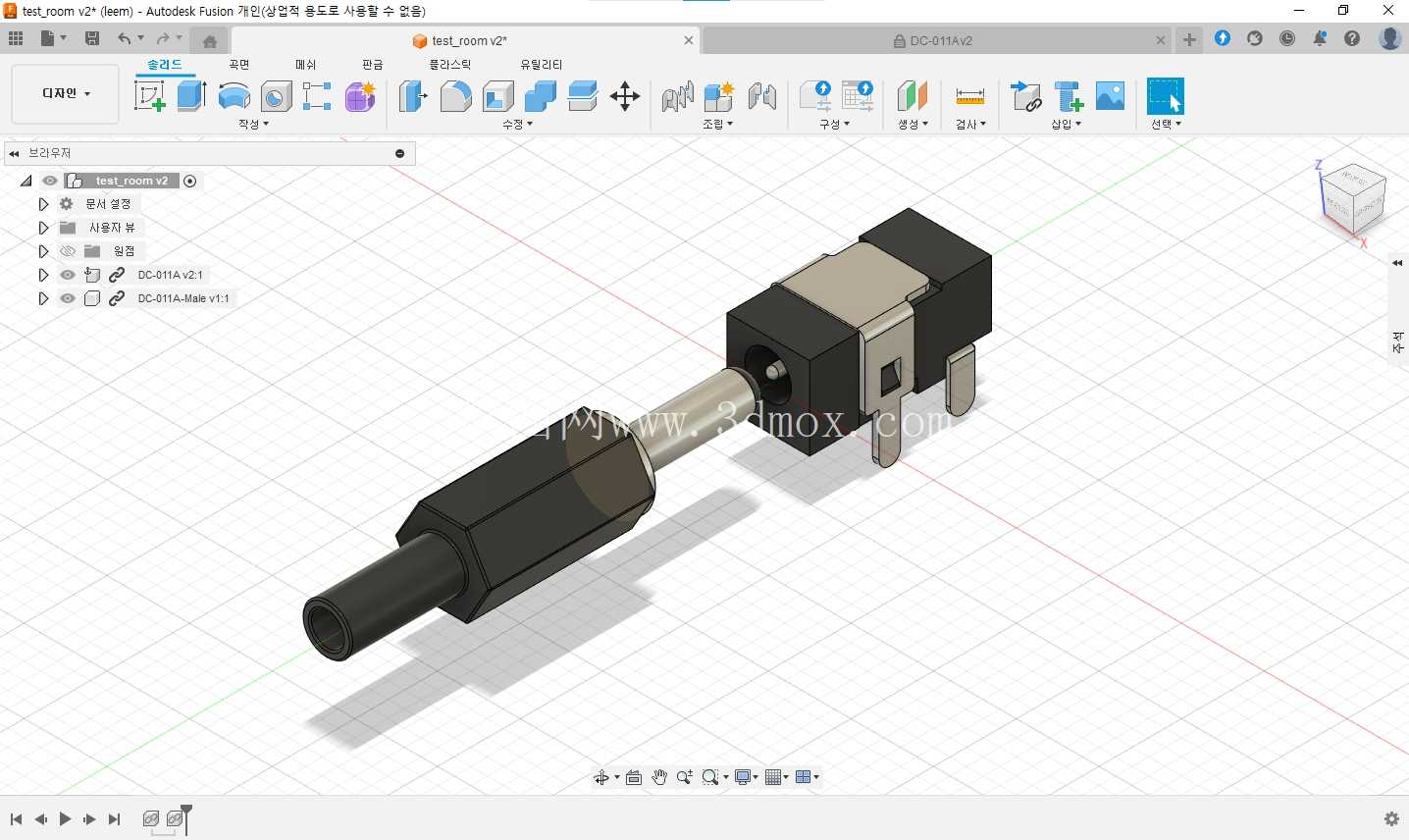

从安装边界来看，这款连接器的本体外形为方块状结构，在PCB板上布局时，需要预留出插合方向的操作空间，也就是插孔正前方要留出至少15mm的插头插入操作空间，避免周边过高的元器件挡住插头插拔路径。连接器本体的高度方向尺寸，要考虑设备外壳上的开孔对位，外壳上的插孔避让孔需要与连接器的圆筒插孔保持同轴，公差控制在0.2mm以内，避免出现插头插偏顶坏连接器内部结构的问题。在三维建模过程中，除了完成连接器本身的结构建模，还要同步做出公端插头的配合参考模型，用来验证插合过程中的干涉情况，检查公头插入时是否会和连接器本体的塑料基座产生刮擦，确认插合到位后公头的限位台阶是否能和连接器端面贴合，避免出现插合不到位导致的接触虚接问题。塑料基座的结构设计上，要把金属导电部件完全包裹在基座内部，只露出插孔入口和焊接引脚，基座上设置的两个定位柱，能够在SMT或者波峰焊之前，把连接器精准固定在PCB板的对应位置，不会因为焊接时的传送带振动导致连接器偏移。金属部件的材质选择上，插孔部分采用弹性铜合金材料，表面做镀镍处理提升耐磨性能，确保经过数百次拔插后，接触部位仍然不会出现氧化层增厚导致的接触电阻上升问题。在实际的车载设备结构验证环节，还要模拟高低温环境下的尺寸变化，因为塑料基座和金属部件的热膨胀系数存在差异，建模时要考虑-40℃到85℃的工作温度范围内，不同材料的伸缩量不会导致配合间隙出现超差，避免低温下塑料收缩挤住插孔导致插头无法插入，或者高温下塑料膨胀导致插孔变形接触不良的问题。这类小尺寸连接器的三维建模，最容易忽略的是拔插力的导向结构，在插孔入口处做微小的倒角导向，能够让公头插针在插入时自动对中，即使用户盲插也能顺利插入，不会出现插针顶在插孔端面导致插针弯曲的情况。引脚与塑料基座的结合部位，要做防脱滚花结构，在金属引脚的嵌入部位加工出凹凸的滚花纹路，增强塑料与金属引脚的结合力，避免用户拔插插头时，把金属引脚从塑料基座里带出来，导致整个连接器报废。
