带模拟功能的角杆式管路连接接头

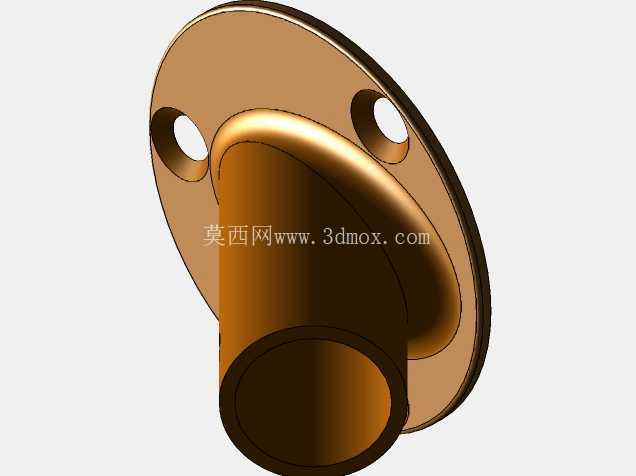

　　从结构上看，这个接头采用法兰盘作为安装固定端，法兰盘上预留了两个对称的安装通孔，安装时可以通过螺栓穿过通孔将接头固定在设备的安装基面或者阀块端面上，法兰盘和角杆主体的衔接位置做了圆弧过渡处理，避免直角位置的应力集中，毕竟管路内通有压力介质的时候，转角位置如果是尖锐直角，长期受介质压力冲击很容易出现应力开裂，圆弧过渡的结构能有效分散介质流动带来的冲击力，同时也能降低管路转角位置的流阻，减少介质输送过程中的压力损失。角杆部分采用等径的筒状结构，内壁做了光滑处理，减少介质流动时的阻力，同时筒状结构的壁厚经过核算，能满足常规中低压管路的承压需求，不会因为壁厚不足导致承压变形，也不会因为壁厚过大造成材料浪费、整体重量超标。在流体输送管路的布设场景中，经常会遇到管路走向需要90度转向、同时需要在接头位置预留运动模拟验证空间的需求，这类带模拟功能的角杆接头，正是针对这类工况开发的连接构件。日常做管路布局设计时，很多新手容易忽略接头安装后的周边运动干涉问题，尤其是在液压管路、气动控制管路这类存在小幅振动或者相对位移的布设场景中，接头如果只做静态的尺寸匹配，实际装机后很容易和周边的结构件、线束产生摩擦碰撞，时间长了就会出现管路磨损、接头密封失效的问题，这个接头在设计阶段就集成了模拟功能的结构预留，能在设计阶段直接验证接头安装后的活动边界，减少后期装机调试的返工量。

　　做三维建模的时候，这个接头的建模逻辑要先从安装基准面入手，先确定法兰盘的安装平面作为整个零件的基准，先绘制法兰盘的轮廓草图，拉伸生成法兰基体后，再绘制两个安装孔的草图切除生成安装通孔，之后以法兰盘的中心为基准，绘制垂直于法兰端面的角杆筒体草图，拉伸生成筒体结构，最后在法兰和筒体的衔接位置做圆角过渡，还要注意在建模的时候预留模拟运动的配合基准，也就是筒体端面和法兰安装面的相对位置尺寸要严格匹配实际安装公差，这样在装配体环境下做运动模拟的时候，才能准确还原接头安装后，管路随设备振动产生的位移范围，验证周边是否有足够的安全间隙。从安装边界来看，法兰盘的外径尺寸要和安装位置的基面尺寸匹配，两个安装孔的中心距要符合对应规格法兰的安装标准，不能随意更改孔距，否则现场安装的时候会出现螺栓无法对齐的问题；角杆筒体的伸出长度要根据管路转向后的布设空间确定，不能过长导致和周边部件干涉，也不能过短导致后续管路套接的时候装配空间不足，筒体的外径要和配套的管路内径匹配，保证管路套接后有足够的接触密封长度，避免介质泄漏。

　　实际应用中，这类接头常出现在小型液压设备的控制管路、自动化设备的气动回路、还有一些小型流体输送设备的转向连接位置，尤其是在设备内部空间紧凑、管路布设密集的场景下，提前通过接头自带的模拟功能验证安装后的运动边界，能大幅减少后期管路调整的工作量，很多时候现场调试出现管路干涉，需要重新加工接头、重新布设管路，耽误的工期成本远高于前期设计阶段做模拟验证的成本。另外这个接头的法兰密封面做了平整处理，安装的时候可以根据输送介质的特性选择对应的密封垫片，比如输送普通压缩空气可以用橡胶垫片，输送液压油可以用耐油石棉垫或者金属缠绕垫，密封面的平面度要控制在合理公差范围内，避免安装后出现密封面渗漏的问题。

　　建模过程中还要注意各个特征的公差配合，安装孔的直径要比配套螺栓的直径大0.2到0.5毫米，方便安装的时候调整位置，筒体的外径公差要选h7级的过渡配合，保证和管路套接的时候既能顺利装入，又不会因为间隙过大导致密封失效，法兰和筒体的同轴度公差要控制在0.1毫米以内，避免安装后筒体出现偏斜，导致管路连接后产生额外的装配应力。很多设计人员在做这类接头设计的时候，容易忽略过渡圆角的大小，圆角如果做的太小，应力集中的问题解决不了，圆角做的太大，又会占用法兰盘上的安装空间，导致螺栓安装的时候扳手没有操作空间，所以圆角的尺寸要结合法兰盘的厚度、螺栓的安装空间综合确定，保证结构强度的同时，不影响安装操作。
