后眼固定铣削型液压缸三维结构设计

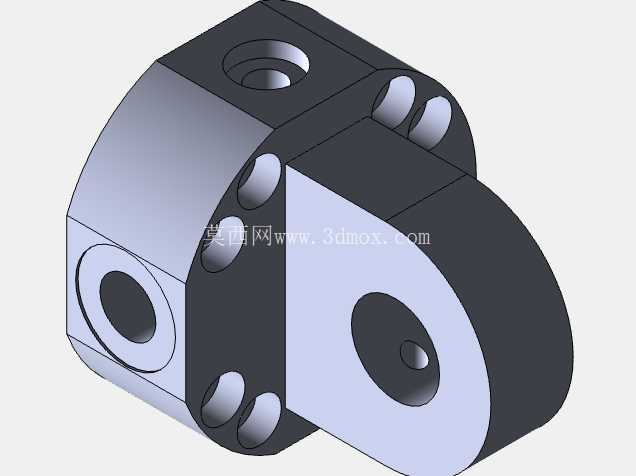

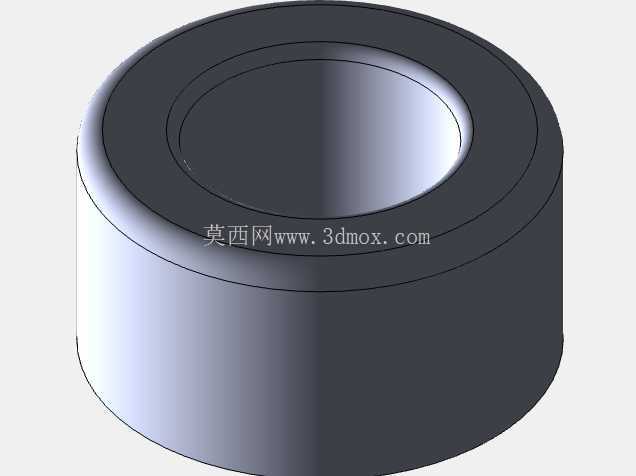

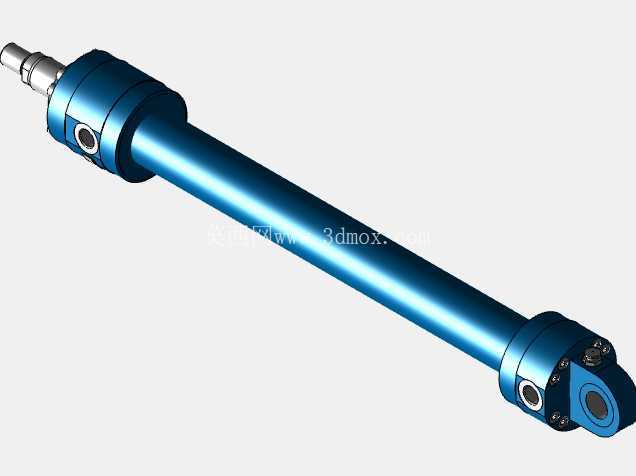

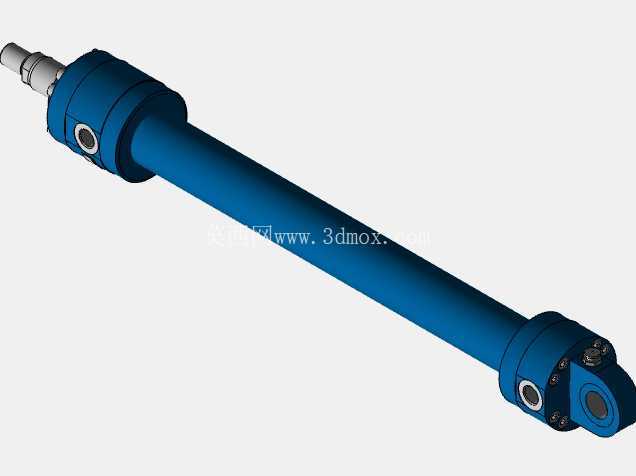

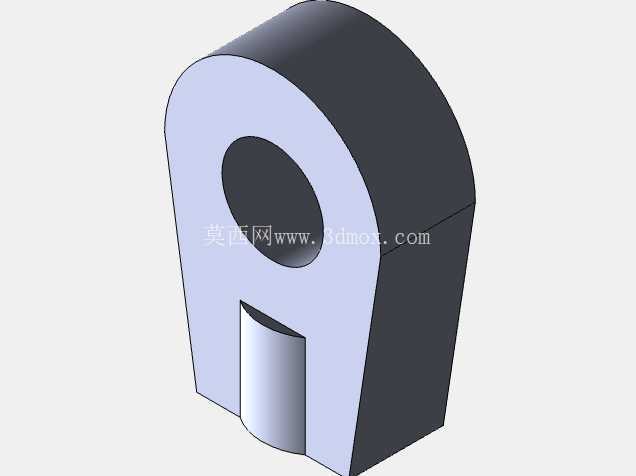

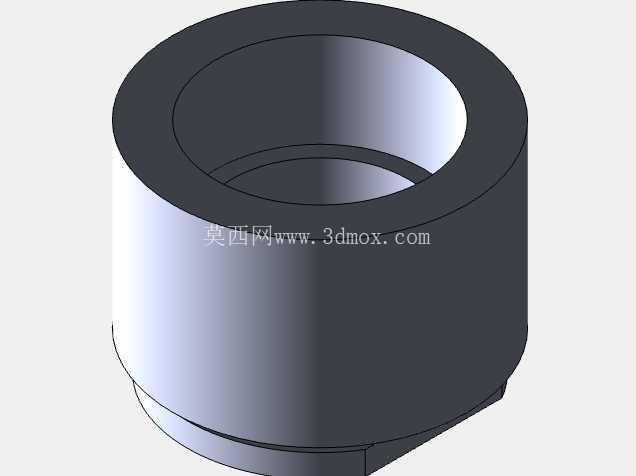

　　在各类需要直线往复推力输出的工业设备场景中，后眼固定形式的铣削型液压缸是应用占比颇高的执行元件，这类结构的油缸常见于压铸模具的抽芯机构、工装夹具的压紧驱动、专用机床的进给动作单元，以及中小型工程设备的姿态调整机构中，相比拉杆式油缸，铣削成型的缸体结构在同等压力等级下拥有更紧凑的径向尺寸，能适配安装空间受限的设备布局需求。这款后眼固定的铣削型液压缸，缸筒采用整体铣削加工成型的工艺路线，避免了多件拼接带来的密封隐患，缸体两端的连接结构直接在缸筒本体上加工成型，无需额外加装连接法兰，既减少了装配累积误差，也提升了缸体整体的抗扭性能，在承受侧向偏载时的结构稳定性优于组装式缸体。从安装边界来看，这款油缸的径向最大尺寸集中在两端的端盖与尾部铰接耳位置，缸筒中段为等直径圆柱结构，在做设备布局时可以直接利用缸筒外圆做辅助支撑，适配长行程工况下的中间导向需求，尾部的铰接耳采用单耳带衬套的结构形式，铰接孔内预留了自润滑轴承的安装位，安装时可以通过销轴直接与设备机架的铰接座连接，允许油缸在工作平面内有小角度的摆动，抵消安装面的平行度误差，避免活塞杆承受额外的径向力。

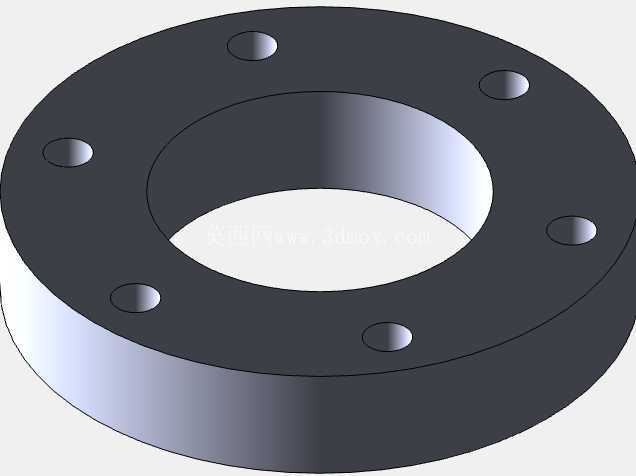

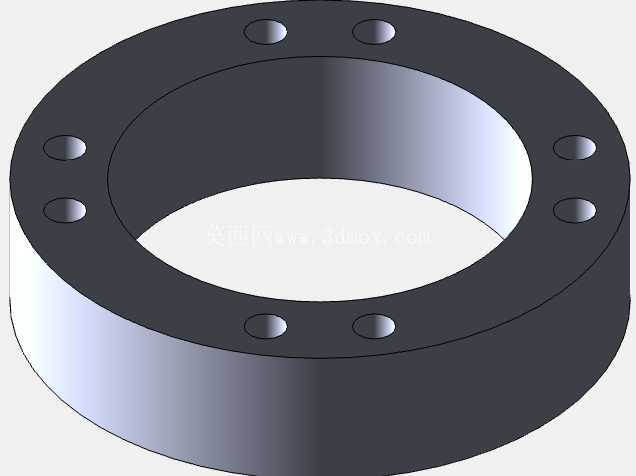

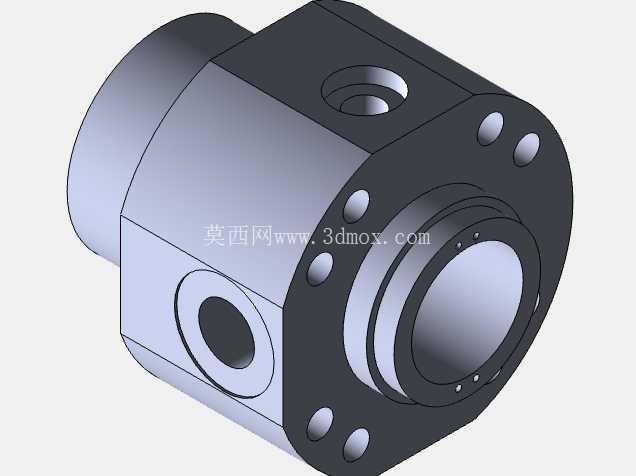

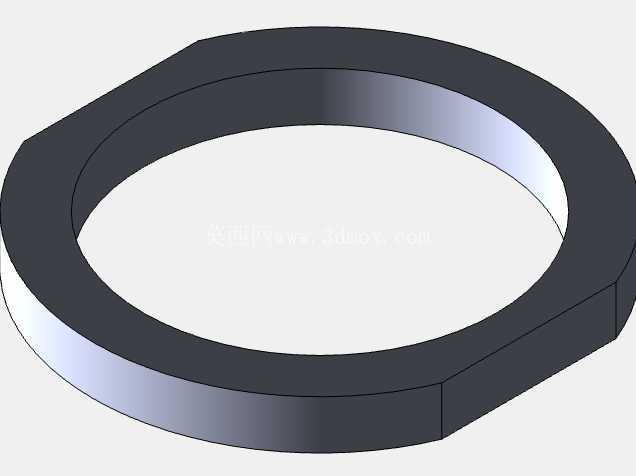

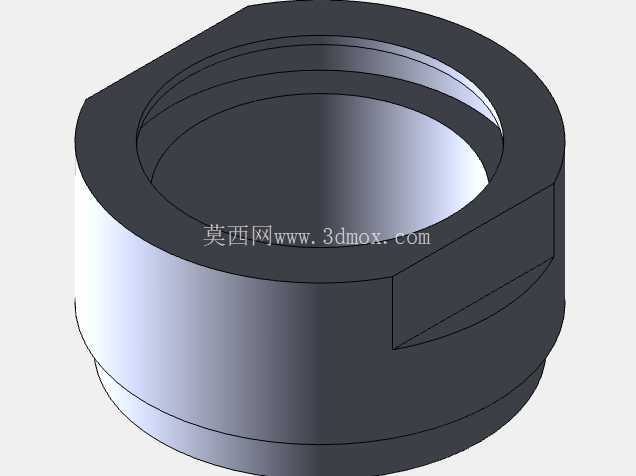

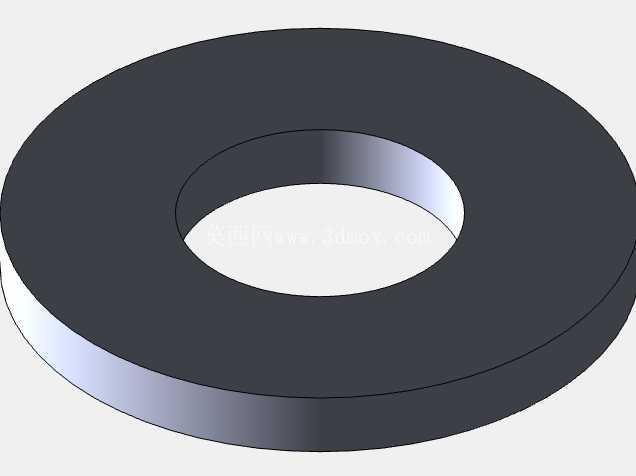

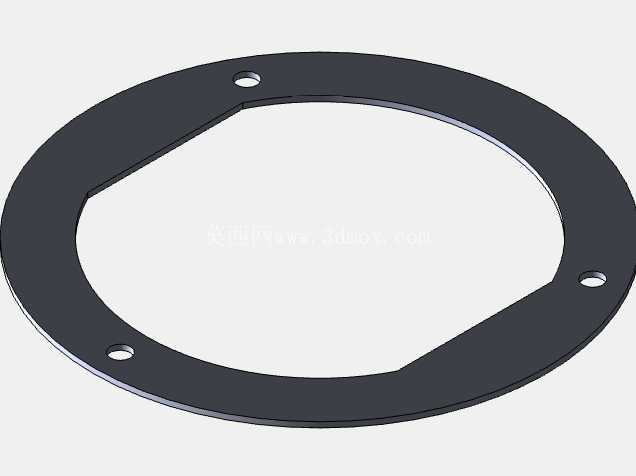

　　从功能特性上看，这款油缸的活塞杆端采用外螺纹加定位轴肩的连接形式，既可以通过螺纹连接负载接头，也能依靠轴肩做轴向定位，保证负载连接的同轴度；缸体上的油口布置在靠近两端端盖的侧面位置，油口轴线与缸筒轴线垂直，管路连接时不会与周边的结构件产生干涉，油口内部的流道做了圆弧过渡处理，能减少液压油流动时的压力损失，降低系统发热。在设计思路上，这款油缸的密封沟槽尺寸完全遵循通用液压元件的密封标准，所有密封件都可以直接采购标准件替换，后期维护无需定制非标密封件；端盖与缸筒的连接采用内六角螺钉锁紧，螺钉沿端盖圆周均匀分布，锁紧力均匀作用在密封端面上，不会出现偏压导致的密封泄漏；活塞杆表面做了硬化处理，表面粗糙度满足液压杆的密封要求，能有效延长防尘圈与活塞杆密封的使用寿命。

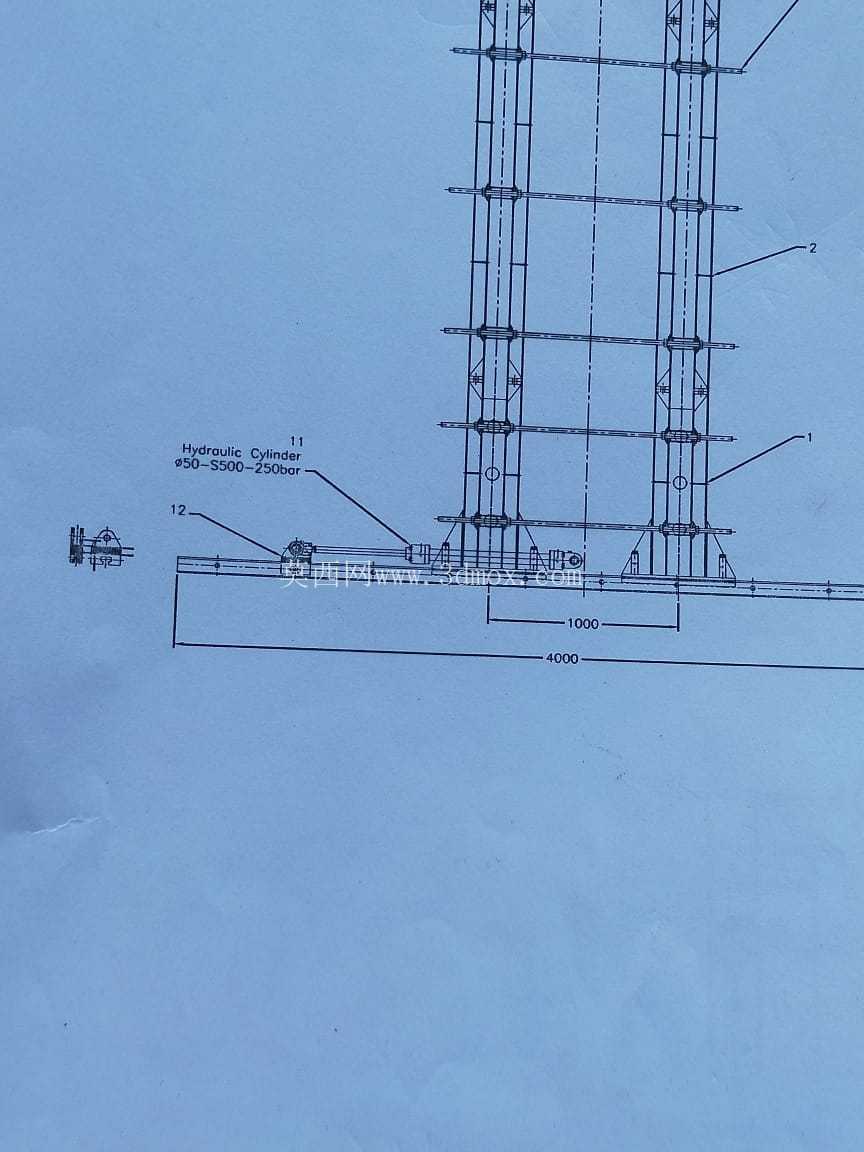

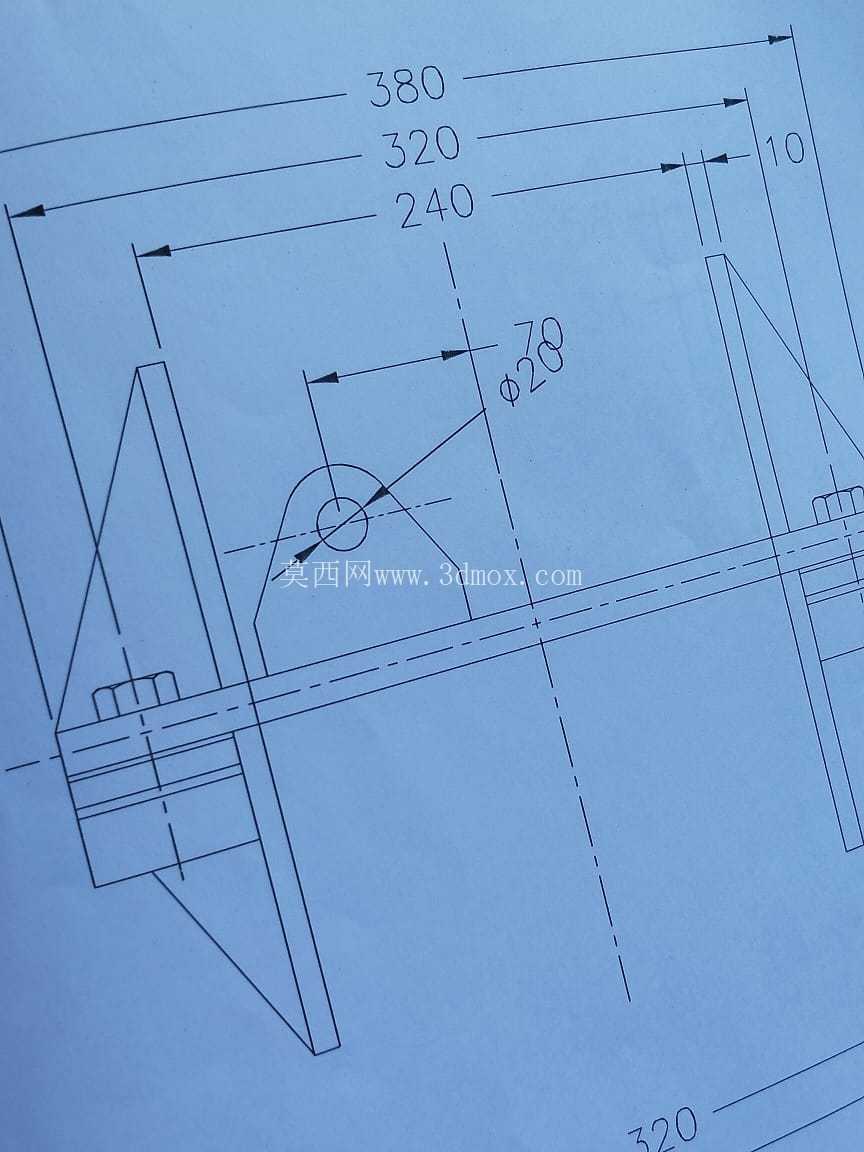

　　在实际选型应用时，需要注意尾部铰接耳的销轴安装方向要与油缸的受力平面保持一致，避免铰接耳承受侧向的掰扯力，同时要根据设备的工作行程预留足够的安装距离，保证活塞杆完全伸出时不会与端盖产生碰撞，完全缩回时也不会让活塞撞击缸底。这类铣削成型的液压缸相比焊接式油缸，缸筒的内壁加工精度更容易控制，珩磨后的内壁粗糙度与圆柱度都能达到更高的等级，活塞在缸筒内运动时的摩擦阻力更小，低速运动时不容易出现爬行现象，适合对运动平稳性有要求的工况，比如模具的精密抽芯、检测设备的探针驱动等场景。

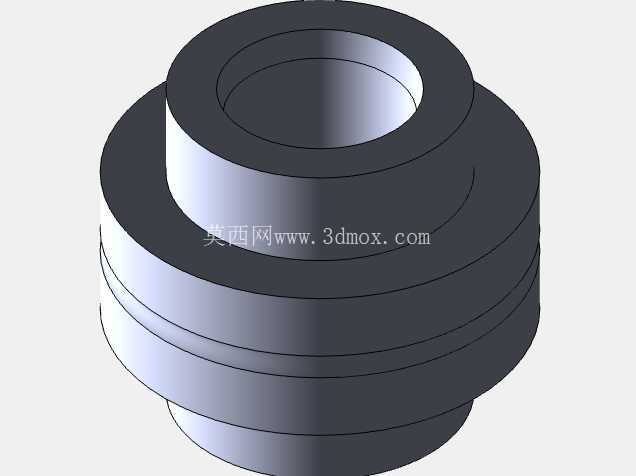

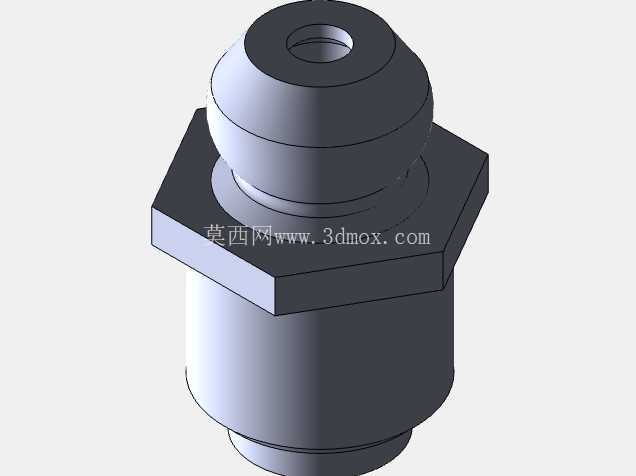

　　另外，缸体外部的金属表面都做了防锈处理，能适应车间内的切削液、润滑油飞溅的工作环境，不会因为长期接触工业介质出现表面锈蚀的问题，端盖上预留的排气孔位置可以在首次安装充油时排出缸内的空气，避免油缸运行时出现抖动、动作滞后的问题。在做三维建模时，这款油缸的所有配合尺寸都按照实际加工公差做了预留，比如活塞与缸筒的配合间隙、活塞杆与导向套的配合间隙，都符合液压元件的设计规范，导入设备装配体后可以直接做干涉检查与运动仿真，不需要再额外调整配合尺寸，能大幅缩短设备设计阶段的建模周期，也能为后续的二维工程图输出提供准确的尺寸依据。
