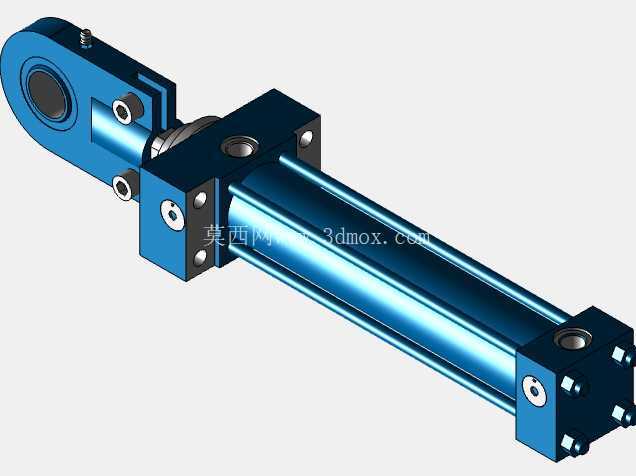

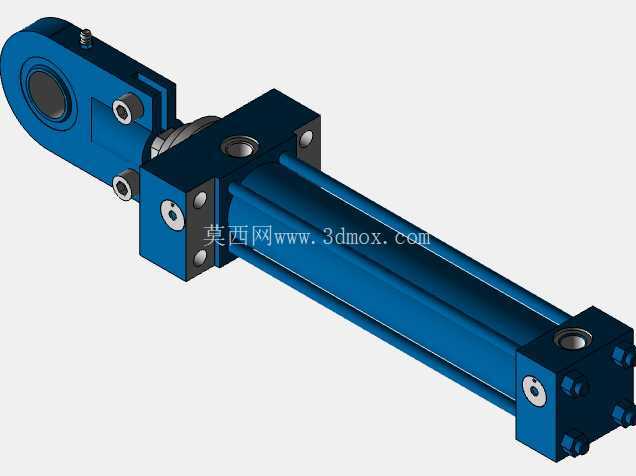

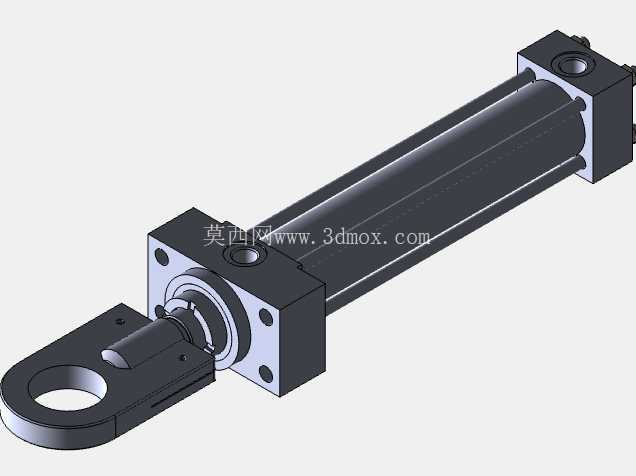

前装法兰式拉杆液压缸三维结构

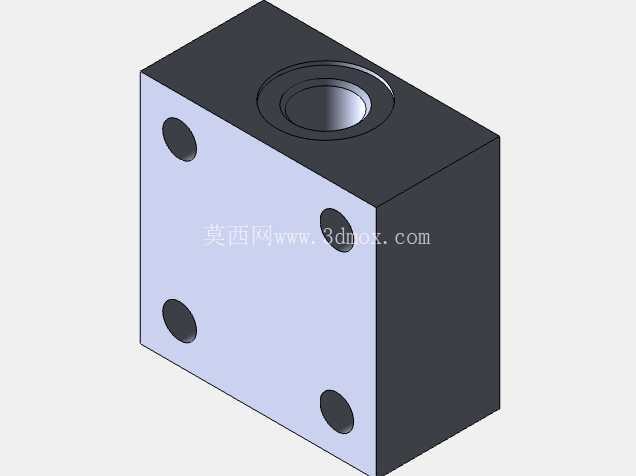

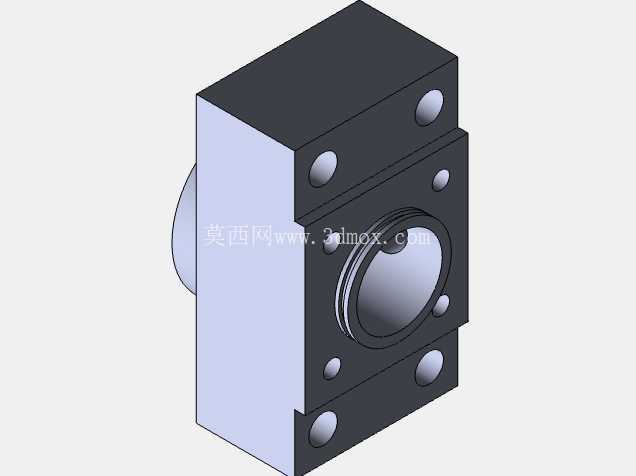

　　从结构设计逻辑来看，这款油缸采用四根对称布置的合金钢拉杆完成缸筒、前后端盖的锁紧固定，相比焊接式缸体的油缸，拉杆式结构的加工难度更低，端盖与缸筒的同轴度可以通过拉杆的预紧力均匀调整，后期密封件更换时只需要松开拉杆螺母即可拆解端盖，维护效率远高于焊接结构油缸；前端的圆形安装法兰与端盖为一体式加工结构，法兰上的安装孔采用对称通孔设计，安装时可以从设备外侧穿入连接螺栓完成固定，不需要在设备安装板背面预留螺栓操作空间，对于封闭型设备腔体内的油缸布置场景十分友好。这款前装法兰安装的拉杆式液压缸，在压铸周边自动化、重型工装夹具、机床上下料输送线、冶金辅助设备的直线驱动场景中应用十分广泛，作为液压系统的末端执行元件，它承担着将液压油的压力能转换为往复直线运动机械能的核心作用，相比耳轴安装、脚座安装的油缸，前装法兰的安装形式可以让油缸缸体直接贴合设备安装立面，不需要额外设计横向支撑座，在安装空间局促的设备立面布局场景中，能大幅压缩安装占用的轴向外侧空间，避免油缸伸出时出现悬臂受力带来的缸体偏摆问题。

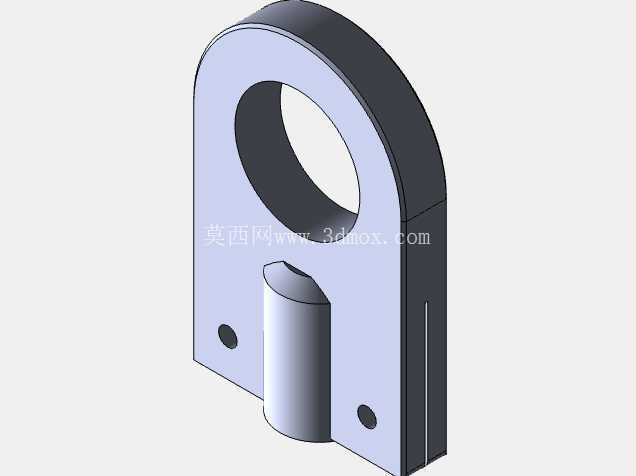

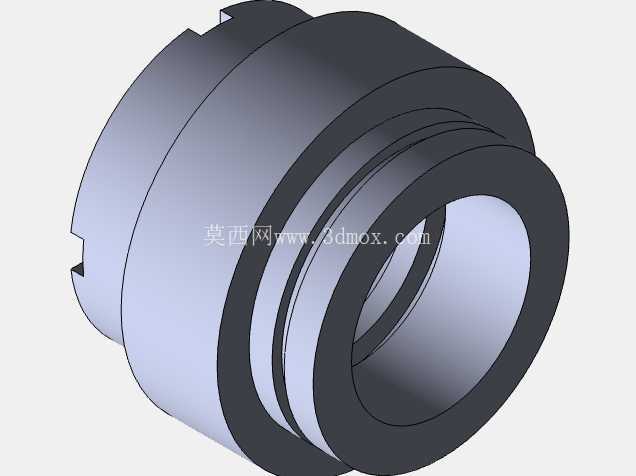

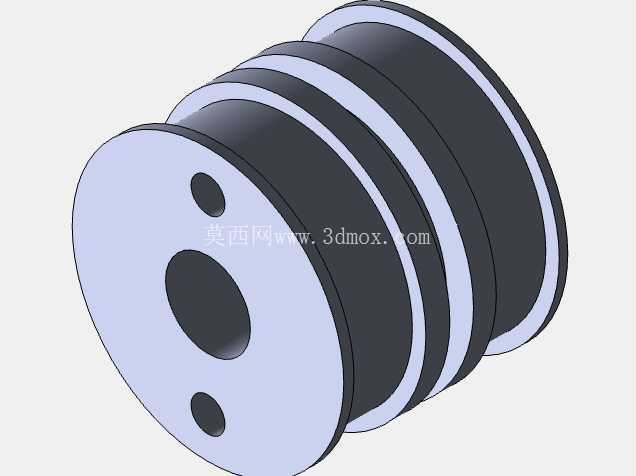

　　油缸的缸径、杆径、行程参数匹配常规中低压液压系统的使用需求，额定工作压力覆盖常规工业液压系统的常用压力区间，缸筒内壁采用高精度珩磨处理，表面粗糙度控制在满足密封件使用寿命的合理区间，活塞与缸筒之间采用格莱圈加导向环的组合密封形式，既可以保证高压下的油液密封性能，又能为活塞提供足够的径向支撑，避免活塞往复运动时出现偏磨拉伤缸筒的问题；活塞杆表面采用镀硬铬处理，硬度和耐磨性能满足长期往复运动的使用要求，活塞杆与前端盖之间采用斯特封加防尘圈的组合结构，既可以防止缸内液压油外泄漏，又能阻挡外界环境中的金属切屑、粉尘、压铸脱模剂残留等杂质进入缸体内部，延长密封件的整体使用寿命。从安装边界尺寸来看，这款油缸的整体轴向尺寸、法兰安装孔的中心距、活塞杆端部的铰接连接尺寸都经过精准校核，选型时只需要核对设备安装立面的法兰固定孔位尺寸、油缸缩回状态下的总长度、伸出后的最大行程余量，就可以直接替换同参数规格的现有油缸，不需要额外修改设备的安装结构；活塞杆端部采用单耳铰接结构，配套的铰接孔内可以安装自润滑关节轴承，能够补偿驱动负载在运动过程中出现的小角度偏摆，避免活塞杆受到径向侧向力导致的杆体弯曲、密封件偏磨问题。

　　在三维建模过程中，这款油缸的所有零件都按照实际加工尺寸进行参数化绘制，缸筒、端盖、拉杆、活塞、活塞杆、密封件安装槽、法兰安装孔等结构都保留了完整的建模特征，结构设计人员在进行设备整体布局时，可以直接调用该模型进行干涉检查，核对油缸运动全行程范围内与周边设备结构的安全间隙，不需要重新对油缸进行简化建模；同时模型中预留的密封件安装槽尺寸、拉杆螺纹规格、法兰孔位公差都符合通用液压元件的行业标准，设计人员可以直接参考模型中的尺寸进行安装板、连接铰座的配套结构设计，减少标准件选型核对的重复工作量。

　　在实际设备运行过程中，这款拉杆油缸的运行速度可以通过液压系统的流量阀进行无级调节，配合液压锁、平衡阀等附件还可以实现任意位置的锁止、重载工况下的平稳运行，在压铸模具的抽芯驱动、工装夹具的工件夹紧、输送线的物料顶升、重型设备的姿态调整等工况下都能稳定工作，相比气缸驱动的形式，它的输出推力更大，运行更平稳，在重载、低速、需要稳定输出力的工况下优势十分明显；相比伺服电缸的驱动形式，它的成本更低，抗冲击负载能力更强，在压铸车间这类存在高温、金属飞溅、工况相对恶劣的生产环境中，长期运行的可靠性更高，维护成本也更低。
