4mm规格红帽接线香蕉插座结构设计

做电气测试台、实验电源面板布线的工程师对这类接插件不会陌生，这次拆解建模的这款4mm香蕉插座，是低压直流供电回路里最常用的面板式接插部件，日常在教学实验台、小型稳压电源、电子负载、测试治具的面板上随处可见，主要承担低压大电流回路的外接接线功能，适配标准4mm香蕉插头，能实现快速插拔的临时接线或者半固定接线需求。

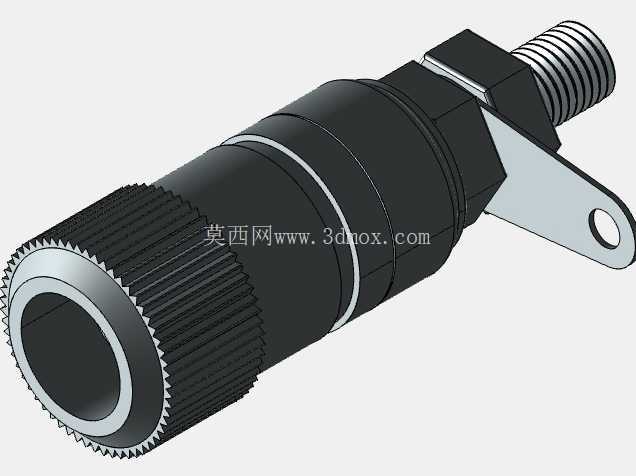

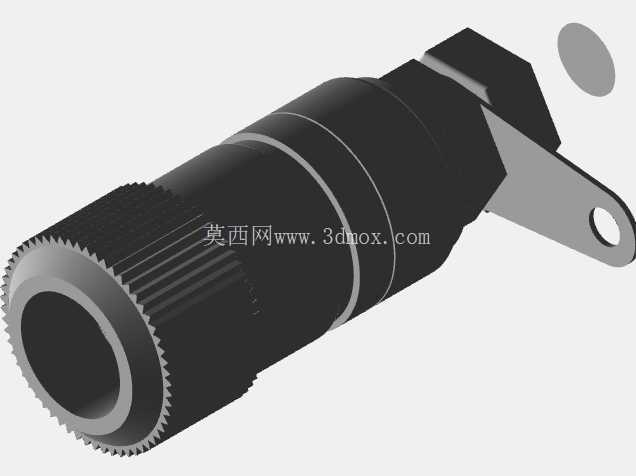

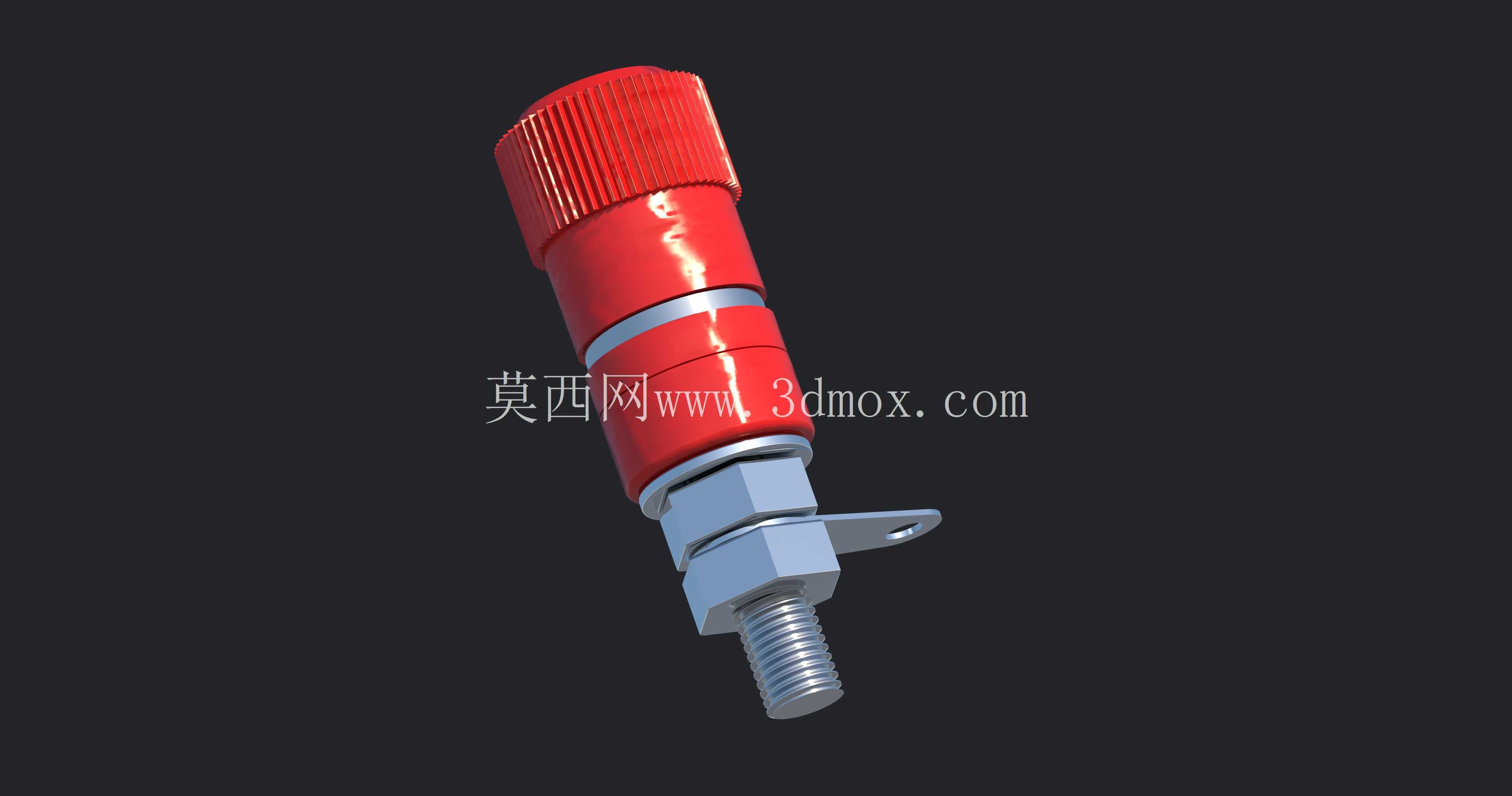

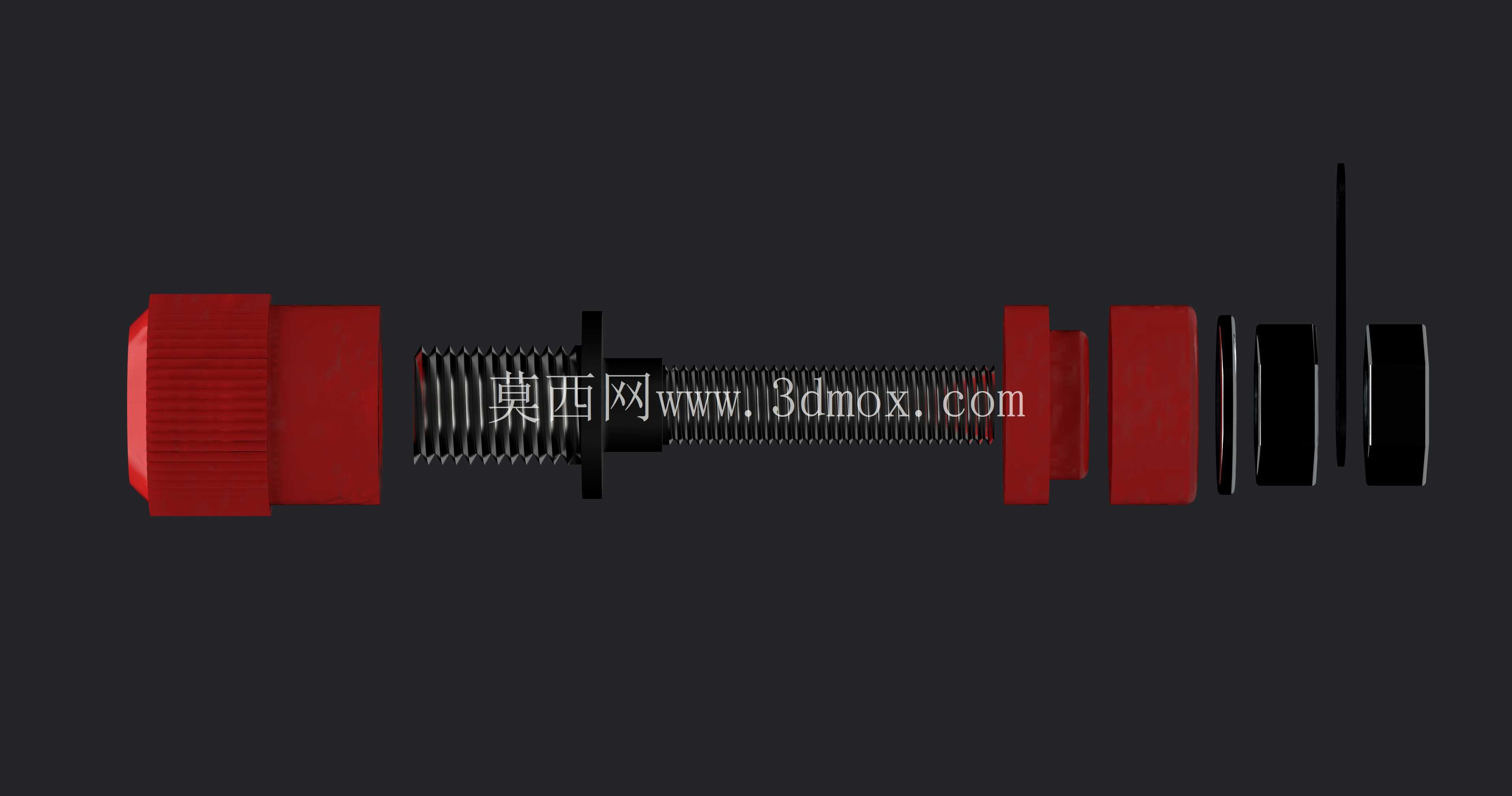

从实际使用场景倒推设计逻辑的话，首先要考虑的是面板安装的适配性，这款插座采用螺纹柱加锁紧螺母的安装结构，螺纹段的长度预留了常规设备面板1-3mm的厚度余量，安装时只需要在面板上开出对应直径的安装孔，将插座主体从面板正面穿入，背面套上垫片拧上六角锁紧螺母就能完成固定，侧边带的焊片接线耳是用来压接或者焊接内部供电导线的，接线耳的开孔尺寸适配M3规格的接线螺丝，也可以直接搪锡后和导线焊接，能保证接触电阻足够小，避免大电流通过时出现局部发热的情况。

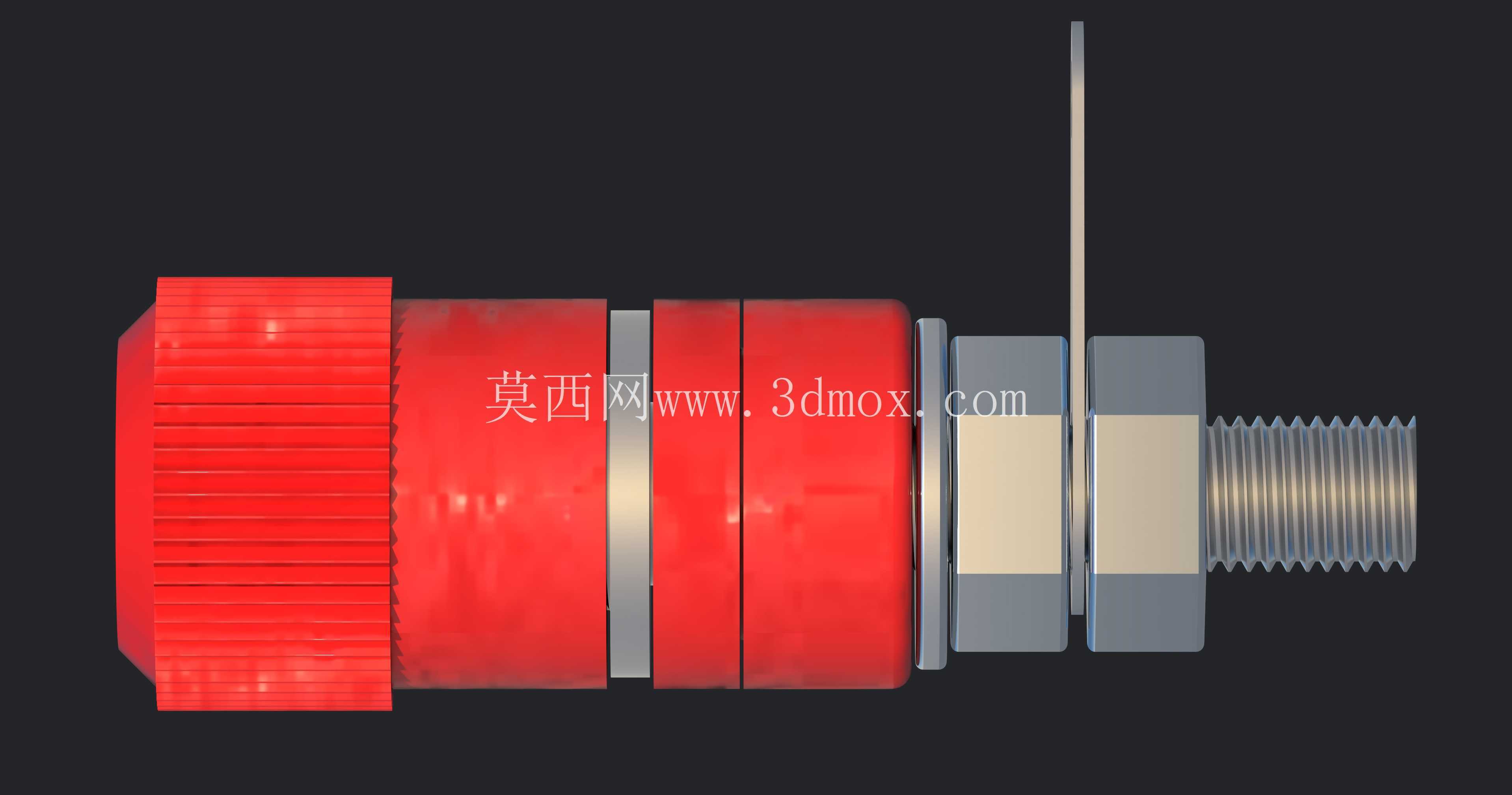

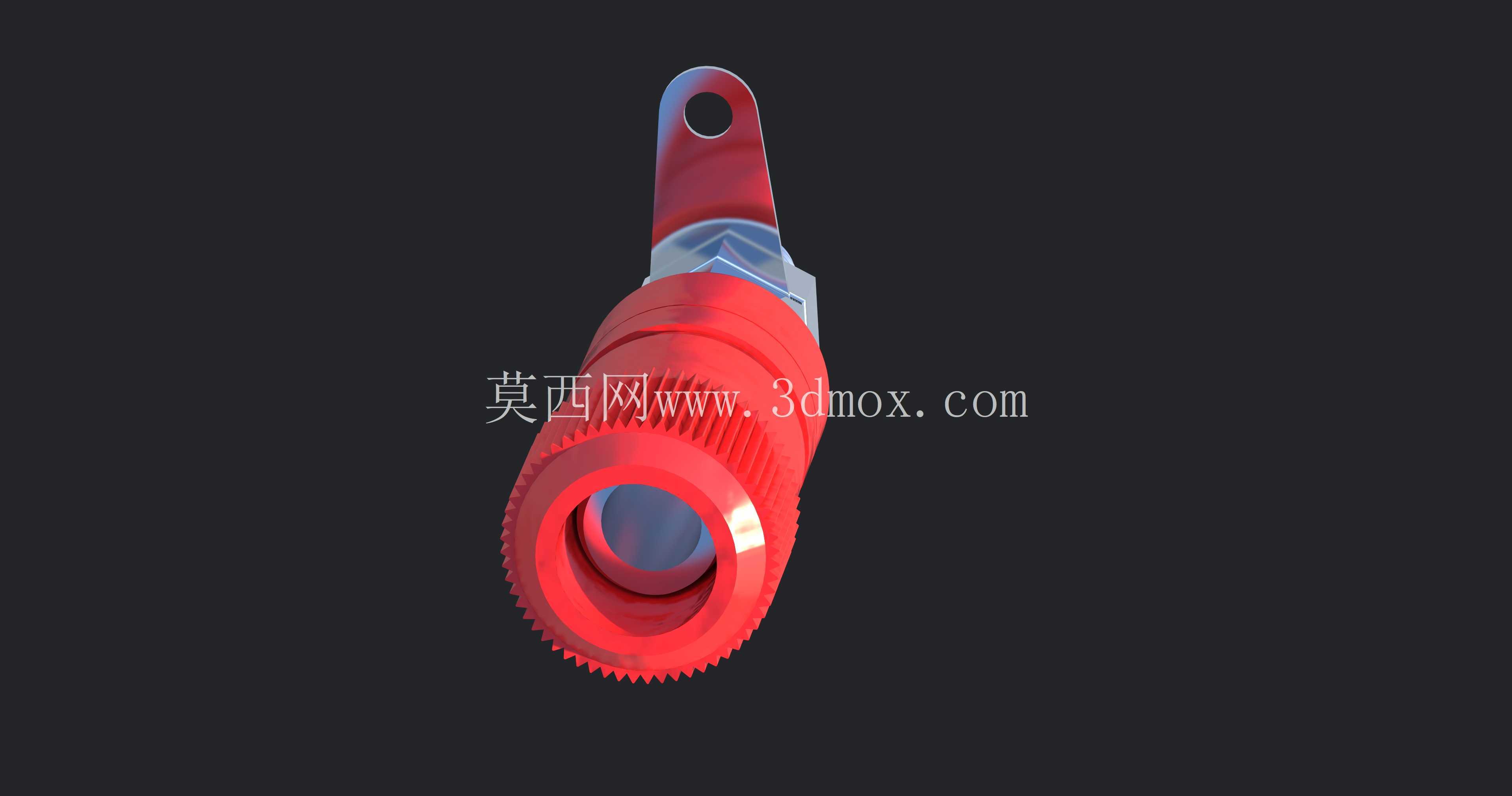

结构上的细节设计也完全贴合实际使用需求，顶部的红色绝缘帽做了竖向滚花处理，不管是插拔插头的时候辅助受力，还是需要拧紧插座的时候，都能增加手指和部件之间的摩擦力，不会出现打滑的情况；绝缘帽采用的是绝缘阻燃材质，能有效避免接线时误碰带电部分的风险，不同颜色的绝缘帽也能用来区分回路极性，红色一般对应直流正极或者交流相线，和黑色、蓝色等其他颜色的插座搭配使用时，能快速识别接线极性，减少接线错误的概率。中间的金属隔圈一方面是作为绝缘帽和金属安装座之间的定位结构，另一方面也能增加插座表面的爬电距离，在潮湿或者多尘的使用环境下，能降低极间短路的风险。

接触部分的设计是这类接插件的核心，插座内部的弹性接触件采用了开槽式的簧片结构，当4mm香蕉插头插入时，簧片会产生弹性形变，紧紧包裹住插头的金属部分，保证足够的接触压力，既可以让插头插拔时的阻尼感适中，不会出现插接过松容易脱落、或者插接过紧难以拔出的问题，也能保证大电流通过时接触面积足够，不会因为接触不良导致打火、发热等问题。底部的外螺纹段除了配合锁紧螺母固定面板之外，也可以根据使用需求额外加装垫片或者防松螺母，在振动较大的设备上使用时，能避免插座因为长期振动出现松动移位的情况。

建模过程中需要特别注意几个尺寸边界的把控：首先是安装孔的匹配尺寸，螺纹柱的外径决定了面板开孔的直径，建模时要预留合理的安装间隙，避免实际生产时出现开孔过小无法穿入、或者开孔过大导致插座固定后歪斜的问题；其次是插头插入的深度尺寸，要保证标准4mm香蕉插头插入后，接触段完全和内部簧片贴合，不会出现插不到位导致接触面积不足的情况；还有绝缘帽的外径尺寸，要考虑到面板上多个插座并排安装时的间距，避免两个插座的绝缘帽互相干涉，一般这类插座的中心安装间距不小于12mm，就能保证相邻插座之间有足够的操作空间，插拔插头的时候不会碰到旁边的部件。

实际选型使用的时候，还要根据回路的额定电流来匹配对应的导线线径，侧边的接线耳能承受的电流和插座本身的额定载流量是匹配的，接线时要保证导线和接线耳连接牢固，多股导线要搪锡处理，避免出现散丝短路的情况；如果是用在经常需要插拔的测试场景，还要定期检查内部簧片的弹性，如果出现簧片松弛、接触不良的情况要及时更换，避免因为接触电阻过大导致发热，影响设备的使用安全。这类接插件虽然是电气系统里很小的一个部件，但直接关系到整个供电回路的可靠性，设计时每一个尺寸细节、每一处结构倒角都要贴合实际使用的需求，才能保证在长期使用过程中不会出现故障。
