实验室嵌入式可调数控电源装置结构

　　日常在实验室搭建测试台架、做小功率电子模块调试时，嵌入式安装的数控可调电源是工位上利用率极高的配套设备，这类设备不需要额外占用桌面摆放空间，直接嵌装在测试台面板、设备机柜预留的安装位上，伸手就能调节参数、查看输出数值，比独立台式电源更适配集成式测试工位的布局需求。这款电源的壳体采用压铸成型结构，外壳的安装边框做了贴合面板安装的止口设计，嵌入安装时能直接卡在面板开孔处，不需要额外做复杂的固定支架，边框和面板贴合后缝隙均匀，不会出现凸起或者凹陷的装配问题，适配常规测试台的标准面板开孔尺寸，安装时只需要从面板后方推入，用侧边的卡扣或者螺丝锁紧就能完成固定，后期维护拆卸也很方便，不需要拆解整个台架面板。

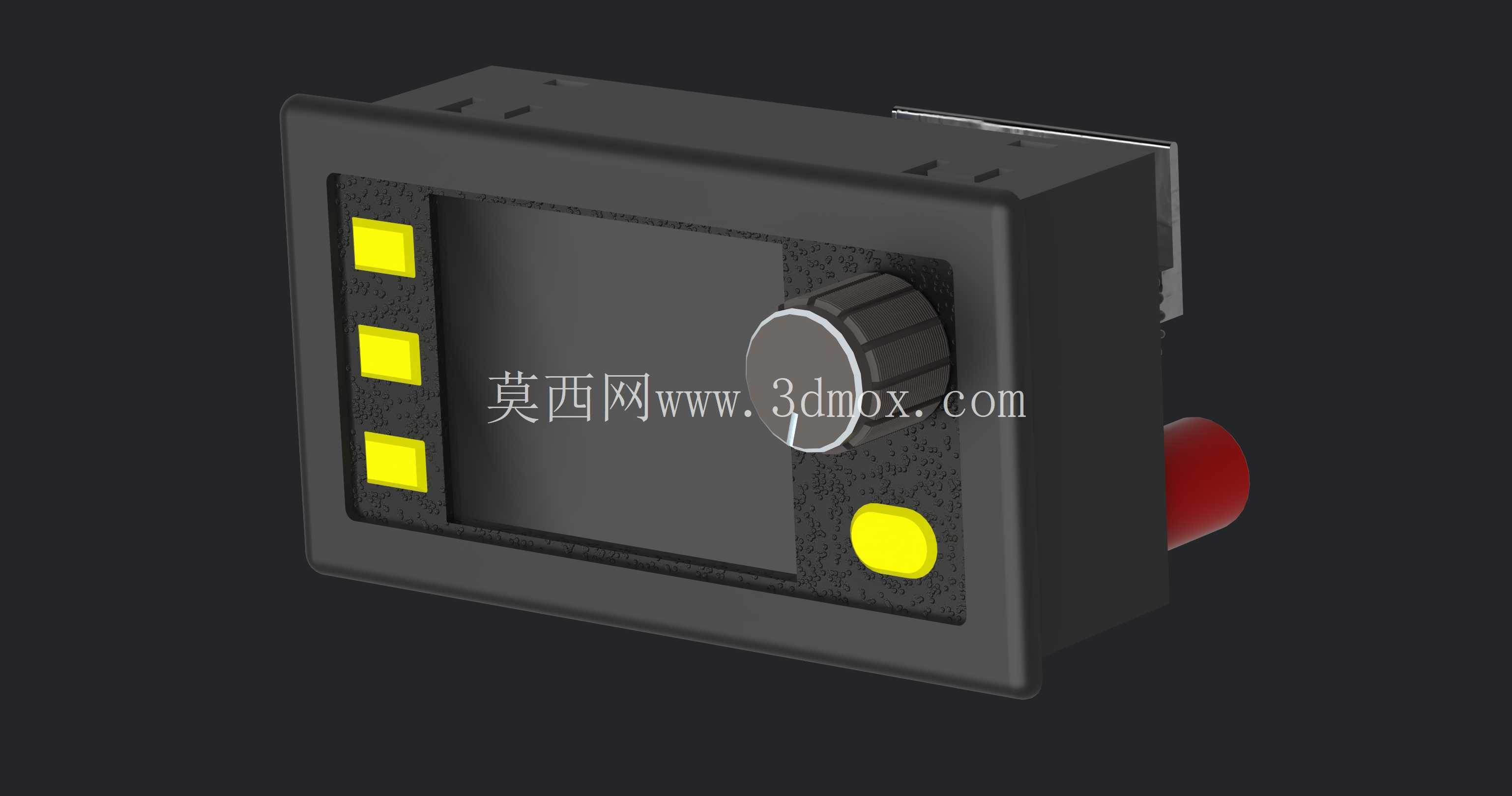

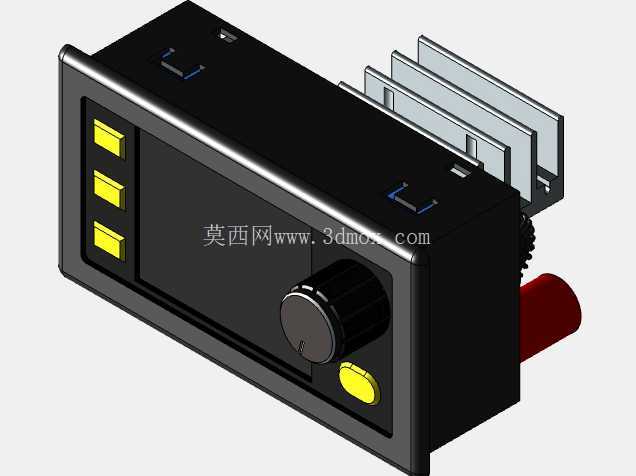

　　正面布局完全围绕单手操作的逻辑设计，左侧竖向排列三个状态指示灯，分别对应输出通路、过流保护、恒压恒流模式切换的状态提示，操作人员站在工位前不用刻意凑近，余光就能识别设备当前的工作状态；中间区域是显示屏安装位，屏幕做了内凹设计，外壳边框高出屏幕表面一定距离，日常操作时哪怕工具不小心磕碰，也不会直接刮花屏幕表面，屏幕的显示角度刚好适配站立操作时的视线高度，不需要低头或者歪头就能看清输出电压、电流的数值；旋钮布置在屏幕右侧，是参数调节的核心操作件，旋钮的直径和表面滚花做了适配手指捏合的尺寸设计，转动时的阻尼感均匀，微调参数时不会出现跳数的问题，旋钮下方单独设置了一个确认按键，参数调节完成后按动就能锁定设置值，避免误碰旋钮导致参数偏移；设备后侧的接线端子做了短款选型，端子不会突出外壳后端的安装边界，嵌装在机柜内时不会和后方的走线槽、其他安装模块产生干涉，接线时不需要预留额外的后部操作空间，从侧面就能完成接线操作。

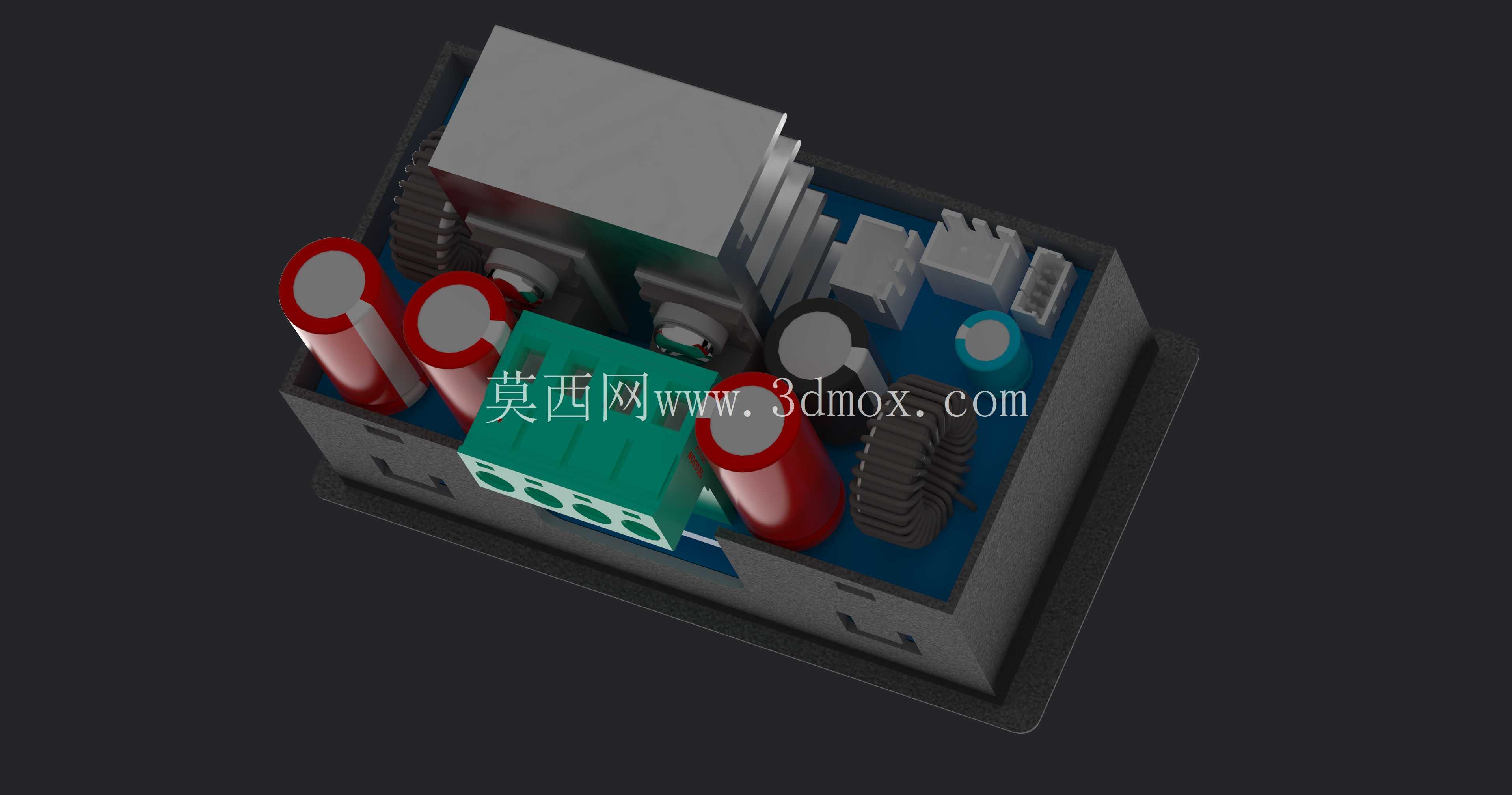

　　内部结构设计充分考虑了元器件的排布合理性，电解电容根据容值和耐压等级分区域布置在电路板边缘，和功率发热元件之间预留了足够的散热间隙，避免电容长期受高温影响出现寿命衰减；接插件全部选用标准可插拔型号，生产组装时不需要手工焊接每一条内线，直接对插就能完成内部连线，后期维修更换元器件时，拔掉对应接插件就能拆下故障部件，不用拆动整个电路板的布线；线圈类元件布置在壳体内侧的角落位置，和信号采集电路之间做了空间隔离，避免电磁干扰影响屏幕显示和参数采样的精度。

　　做这类嵌入式电源的结构设计时，首先要卡准安装边界的尺寸，所有突出壳体的部件都不能超出安装开孔的投影范围，否则安装时会出现卡滞，甚至无法装入面板开孔；其次要考虑操作的人机工程，旋钮和按键的位置要落在手指自然伸展就能触及的范围内，指示灯和屏幕的可视角度要覆盖操作人员的常规站立位置；还要兼顾内部元器件的散热和抗干扰设计，功率元件尽量靠近壳体侧边，借助压铸壳体的金属材质辅助散热，敏感信号元件远离功率干扰源，减少电路层面的设计隐患。这类电源除了实验室测试台使用，还可以嵌装在小型自动化设备的控制柜面板上，给设备上的传感器、小型执行机构提供独立的可调供电，不需要额外外接独立电源，简化设备的整体布线；也可以用在教学实训台架上，作为学生实验时的供电模块，操作直观，安装牢固，适合高频次的操作使用场景。
