24V9A开关电源内部结构三维建模

在工业控制板卡供电、小型自动化设备辅源、桌面型电子测试装置的电源选型环节，24V9A规格的直流输出电源是覆盖场景极广的一类部件，这类电源的内部结构三维建模，往往是设备整机结构设计阶段容易被忽略但直接影响装配可靠性的环节。不少结构工程师在做整机布局时，只会调取电源的外形轮廓占位模型，忽略内部核心器件的实际尺寸边界，导致后续装机时出现散热间隙不足、线束与内部功率器件干涉、安装孔位与内部PCB固定柱冲突等问题，反而拖慢项目迭代进度。

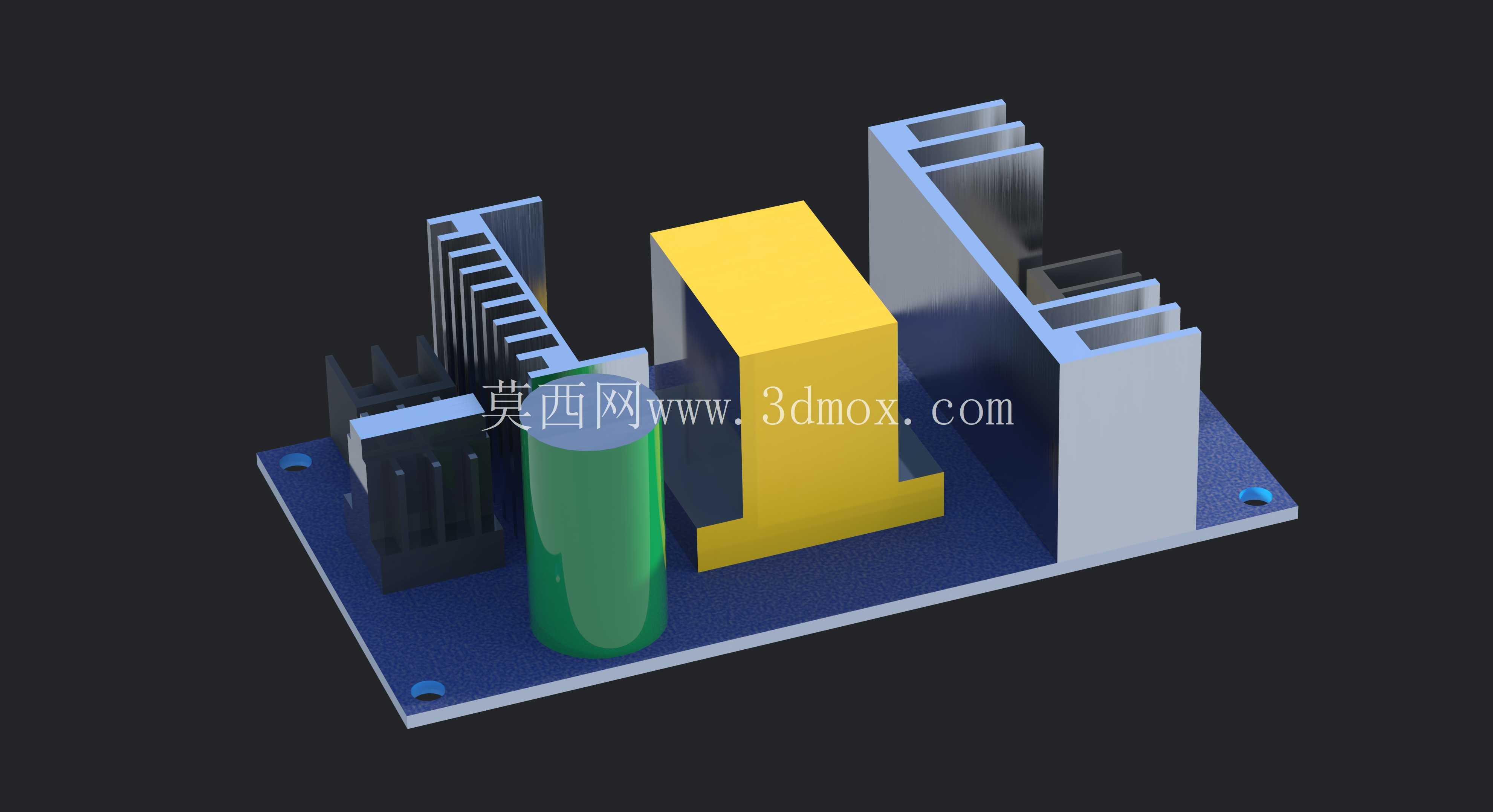

这个模型完全还原了该规格电源的内部实际组件布局，从输入端到输出端的核心器件位置都和量产实物保持一致：输入端侧布置的滤波电容、整流桥组件，中部的主变压器与功率MOS管安装位，输出端侧的滤波电容组、输出接线端子，所有器件的高度、占位尺寸都和PCB上实际焊接的大组件尺寸完全匹配，没有做简化省略。做结构设计时可以直接参考这个模型的内部器件边界，预留合理的安全间隙，比如功率器件上方的散热空间，避免整机外壳压到器件顶部导致绝缘破损，也能提前规划输入输出线束的走线路径，避开发热集中的区域，防止线束长期受热老化。

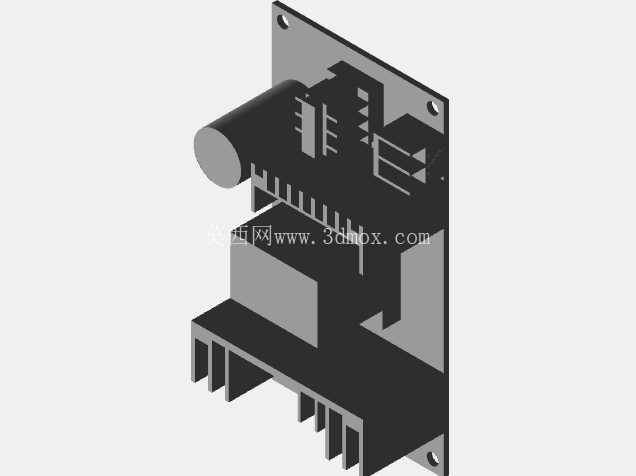

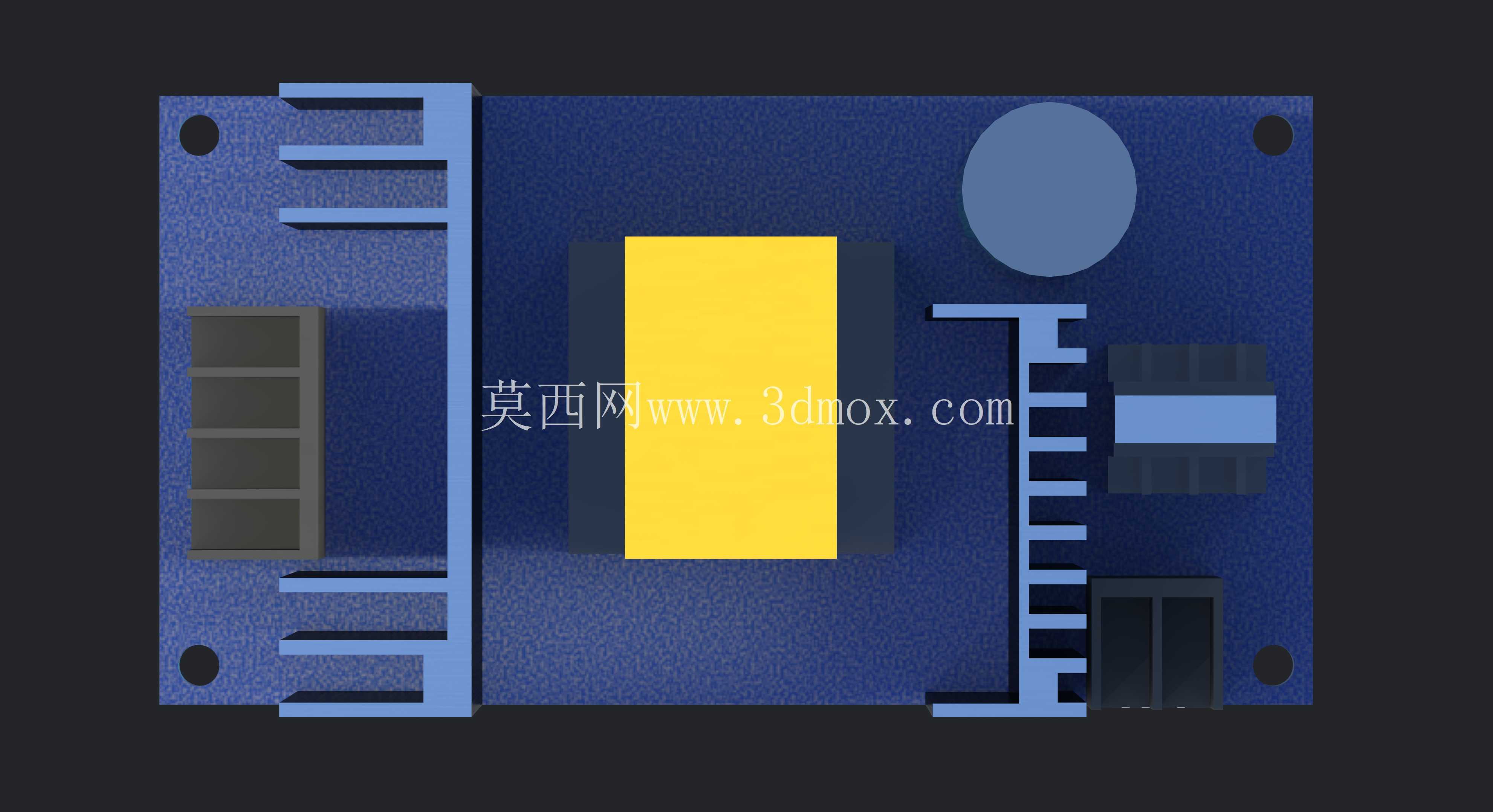

散热结构是这类电源建模里需要重点关注的部分，模型里完整还原了两侧的铝制散热片结构，包括散热片的鳍片间距、安装固定脚的位置、与功率器件的贴合面尺寸，在做整机风道设计时，可以直接参考散热片的鳍片走向规划进风出风路径，保证散热鳍片间的气流通畅，避免因为风道设计不合理导致电源满载时过热降额。同时模型里还原了PCB基板的安装孔位、底部固定柱的高度，在设计设备内部的电源安装仓时，可以直接匹配对应的固定螺柱位置，不用反复核对实物孔距，减少打样后的装配调整工作量。

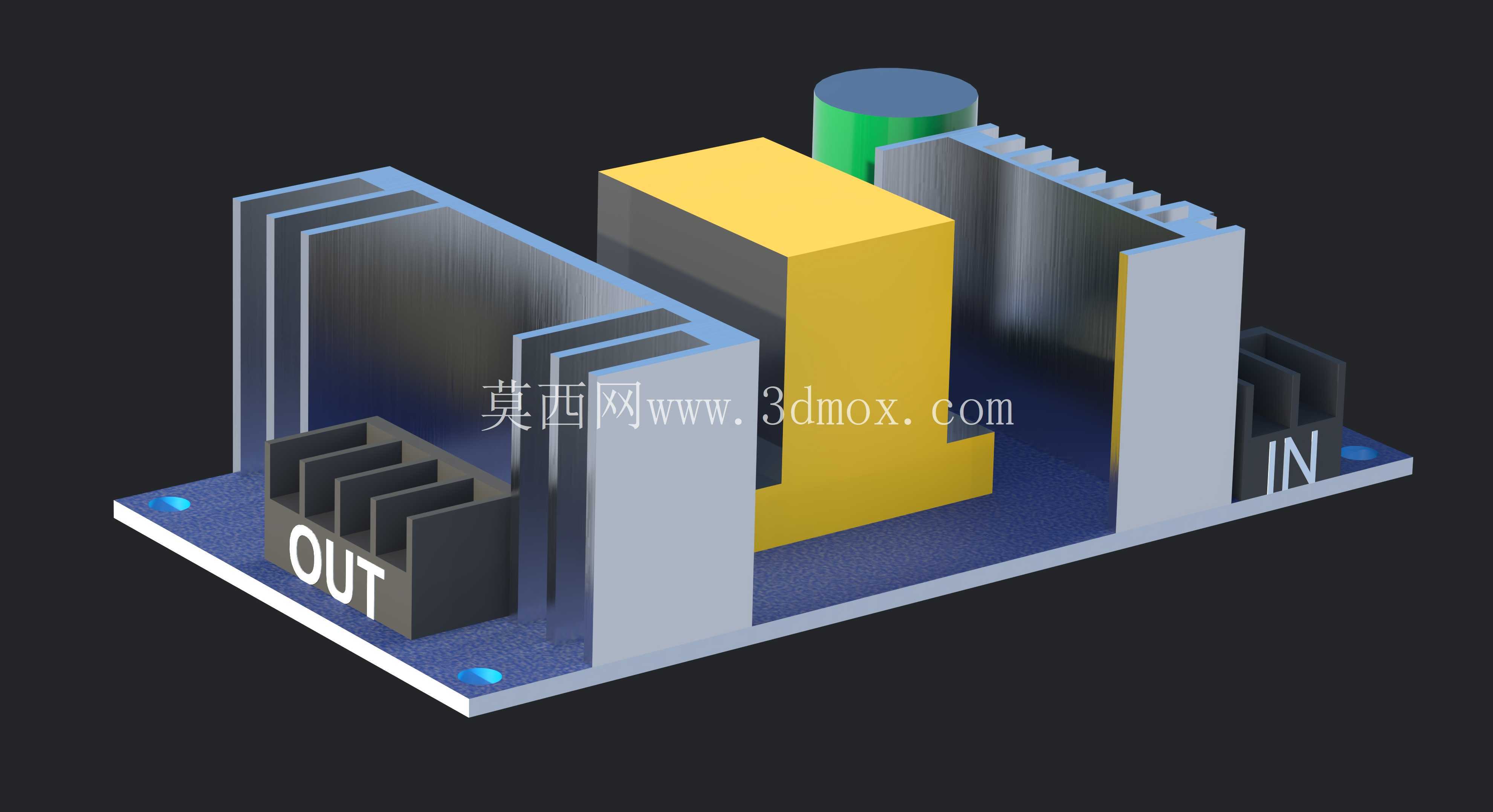

从安装边界来看，这个模型还原的电源整体外形尺寸、输入输出端的标识位置、接线端子的突出高度都和实物一致，在做设备面板开孔、接线仓空间预留时，可以直接参考模型的外轮廓尺寸，预留足够的接线操作空间，避免出现端子被仓壁挡住、接线工具无法操作的问题。另外模型里体现的内部器件布局，也能帮助工程师评估电源的电磁干扰影响范围，在布置周边敏感信号板卡时，和电源的功率变换区域保持合理的间距，减少电源开关噪声对弱信号电路的干扰。

不少刚接触结构设计的工程师容易在电源选型建模时走两个极端，要么是只画一个方块占位完全不考虑内部结构，要么是把所有细小贴片器件都建模出来导致文件过大影响装配效率，这个模型刚好平衡了细节度和实用性，只保留了对结构设计有影响的大尺寸核心组件，省略了对装配、散热、间隙评估没有影响的微小贴片元件，既能满足结构布局的精度要求，又不会因为模型过于复杂影响整机装配的运行效率。在做小型工控设备、桌面型3D打印机、小型数控装置的电源仓设计时，参考这个模型的结构细节，能有效减少后期装配阶段的问题整改，缩短整机的开发周期。
