Orbit500V2高传动比行星齿轮变速装置

在小型移动机器人、桌面级遥控模型、轻量化作业机器人这类对安装空间有严苛限制的场景里，传统多级平行轴减速机构往往会因为轴向或径向尺寸超标，无法适配紧凑的机身布局，Orbit500 V2这类高传动比行星齿轮变速装置，正是为解决这类空间受限场景的动力匹配问题设计的。从实际应用场景来看，这类变速装置的适用范围并不局限于某一类单一设备，在曲棍球竞技机器人、相扑机器人这类需要瞬间输出大扭矩、同时整机尺寸被赛事规则严格限制的对抗类机器人项目中，它可以在极小的安装空间内完成电机高转速到低转速大扭矩的转换，保证轮系或者执行机构有足够的驱动力应对对抗中的负载冲击；在Trekking-Pro这类户外行走机器人项目里，它的紧凑结构可以帮助设计人员压缩行走驱动单元的体积，给电池、控制板、传感模块留出更多安装空间；甚至在小型遥控车、桌面级自动化执行模组这类需要小空间大减速比传动的场景里，这套变速结构也能提供稳定的动力传输表现。

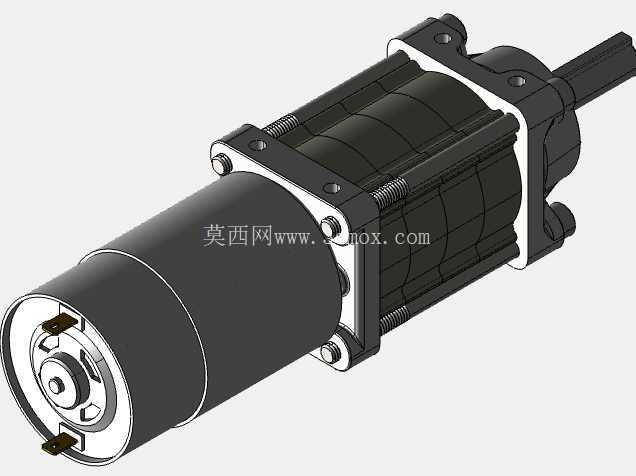

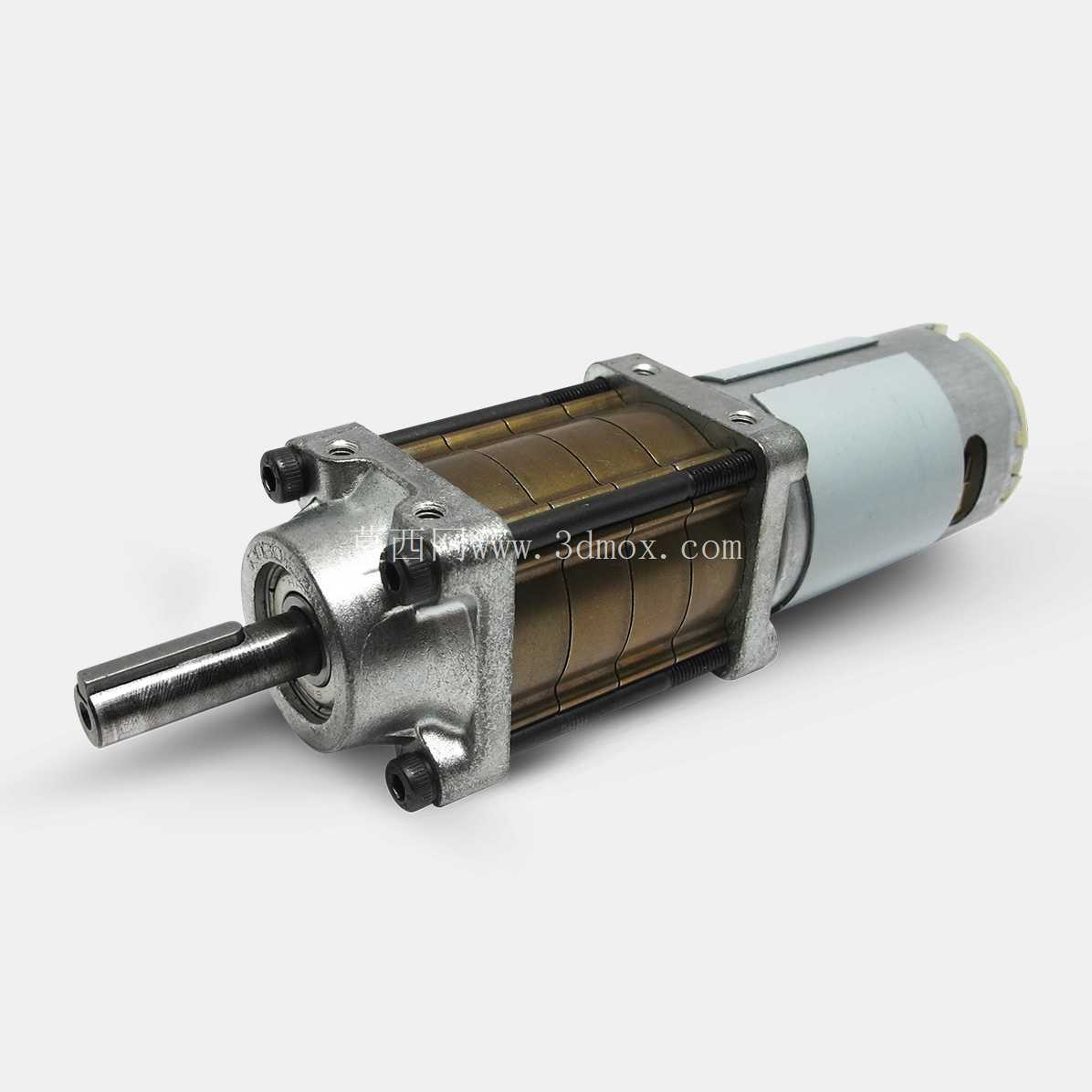

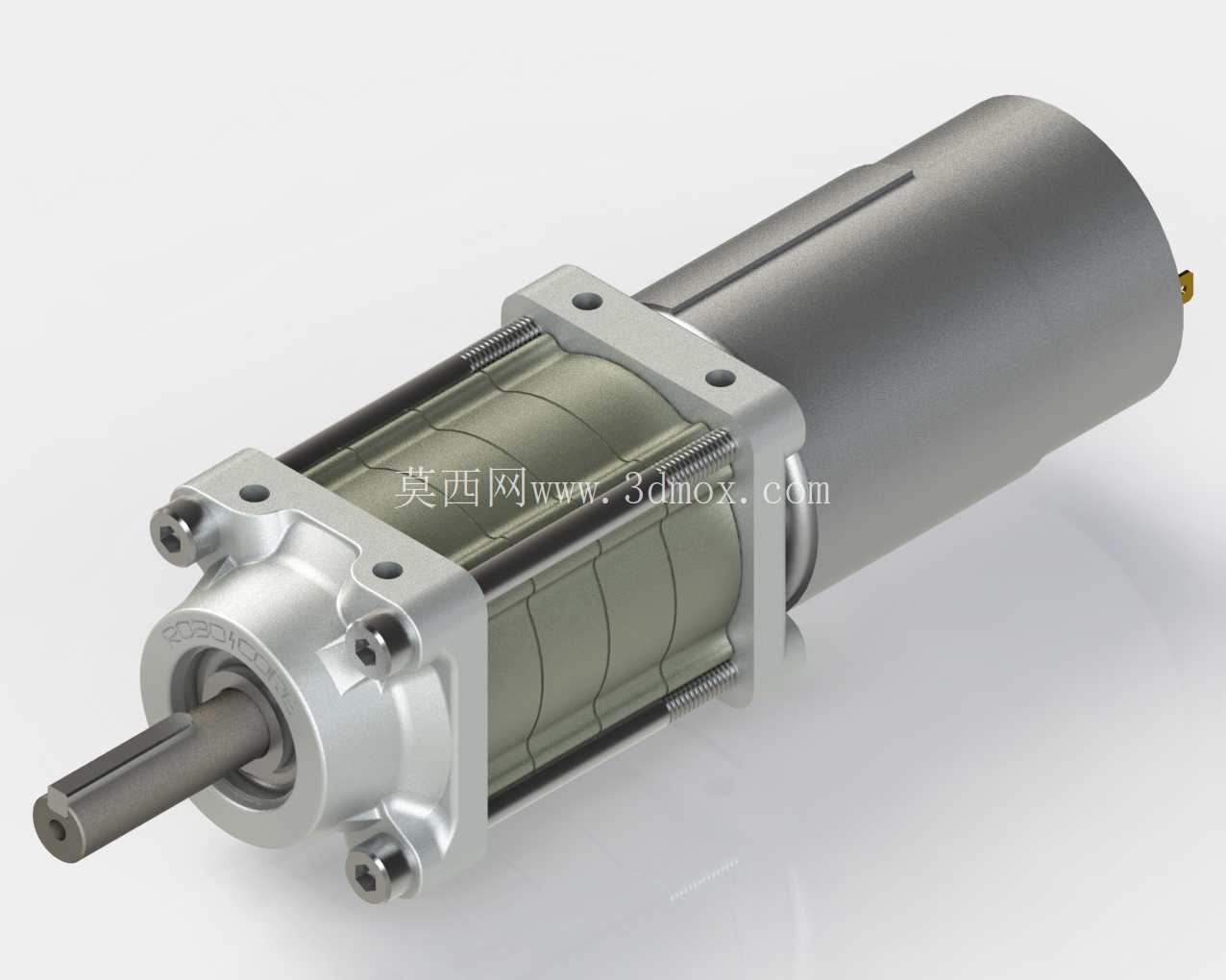

从功能特性上看，这套256:1比率的行星变速结构，相比初代同定位产品做了多项结构优化，多级行星轮系的排布经过重新调整，在保证总传动比达到设计要求的前提下，把各级齿轮的啮合间隙控制在更小的范围内，减少正反转切换时的回程空程，提升传动精度。整套变速组件采用同轴输入输出的布局，输入轴端可以直接适配常规小型直流电机的输出轴，不需要额外加装转接联轴器，输出轴采用标准直径的光轴结构，既可以通过顶丝直接连接驱动轮、执行摇臂等负载，也可以根据实际使用需求加装联轴器、同步带轮等传动连接件，适配不同的负载连接形式。外壳部分采用螺栓拉紧的拼接式结构，前后端盖通过长螺栓贯穿连接，既保证了壳体的装配刚度，抵抗大扭矩输出时的壳体形变，也方便后期维护时拆解更换内部磨损的齿轮件，不需要做破坏性拆解。

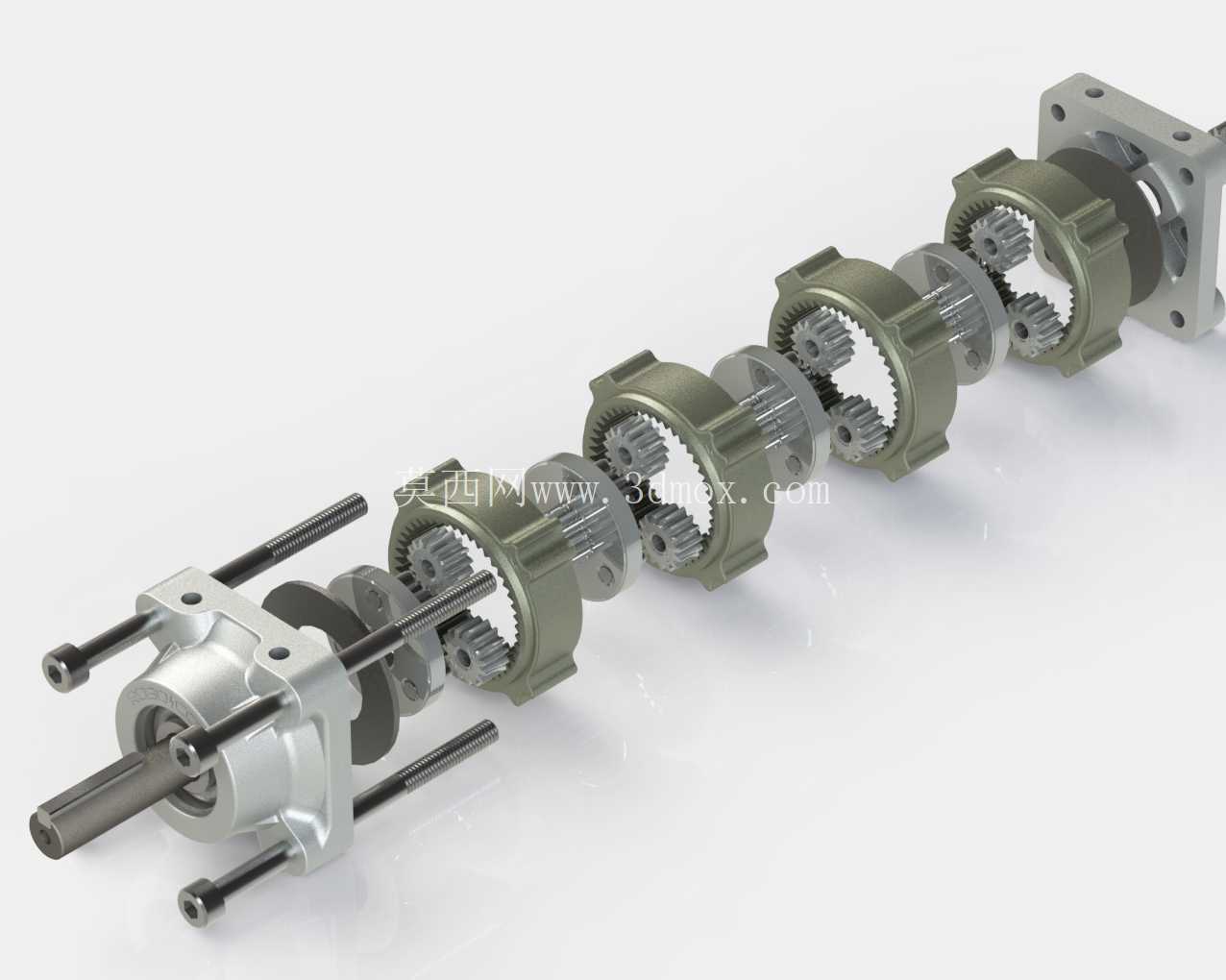

从设计思路的角度出发，这套结构的核心设计目标就是在极小的体积约束下实现大传动比的动力传输，因此在行星轮系的级数选择上，采用了多级行星轮串联的排布方式，每一级行星架作为下一级的输入，通过逐级减速累积达到总传动比要求，相比单级大减速比行星结构，多级串联的形式可以把每一级的传动比控制在合理区间，降低单对齿轮的啮合应力，提升整套机构的负载能力和使用寿命。齿轮部分的齿形经过优化，在保证啮合强度的前提下减少齿面滑动摩擦，降低传动过程中的能量损耗，提升整套变速装置的传动效率。内部的润滑腔设计也做了优化，预留了足够的润滑脂存储空间，齿轮啮合面可以持续得到润滑，减少长期运转后的磨损量，延长维护周期。

在外形尺寸与安装边界方面，整套变速装置的主体为圆柱形结构，最大外径控制在极小的范围内，轴向总长度适配小型驱动电机的安装尺寸，不会出现电机加减速箱后总长度过长导致的整机重心偏移问题。前端安装法兰采用方形带安装孔的结构，四个安装孔呈对称分布，安装孔的位置和孔径适配常规小型机器人的安装面板标准，设计人员在做整机布局时，只需要在安装面板上开出对应位置的过孔和输出轴避让孔，就可以直接用螺栓完成减速箱的固定，不需要额外设计定制转接支架。输出轴的伸出长度经过精准核算，既保证有足够的轴长连接负载，也不会因为轴伸过长导致径向受力时出现轴的挠曲变形，影响传动稳定性。输入轴端的配合尺寸匹配市面上常见的小型直流驱动电机，电机与减速箱连接时可以直接通过止口定位，保证电机轴与减速箱输入轴的同轴度，避免因为同轴度误差导致的运转振动、轴承磨损加快等问题。在实际选型使用时，需要注意安装时的螺栓锁紧力矩不能超过壳体材料的承受上限，避免端盖受力变形导致内部齿轮啮合错位，同时输出端的径向负载不能超过设计阈值，避免输出轴弯曲或者行星轮系受力不均出现打齿问题。
