这款蜗轮减速装置的核心应用场景覆盖中小功率传动链路的减速增扭需求,常见于轻工输送线、小型自动化专机、食品包装辅机这类对安装空间有严格限制、输入转速不超过3000rpm的工况中,作为动力源与执行机构之间的扭矩匹配单元,将伺服或普通异步电机的高转速低扭矩输出,转化为执行端需要的低转速大扭矩动力,同时通过蜗轮蜗杆副的自锁特性,在部分垂直升降、倾斜输送的场景中避免负载倒转,省去额外的制动部件配置。

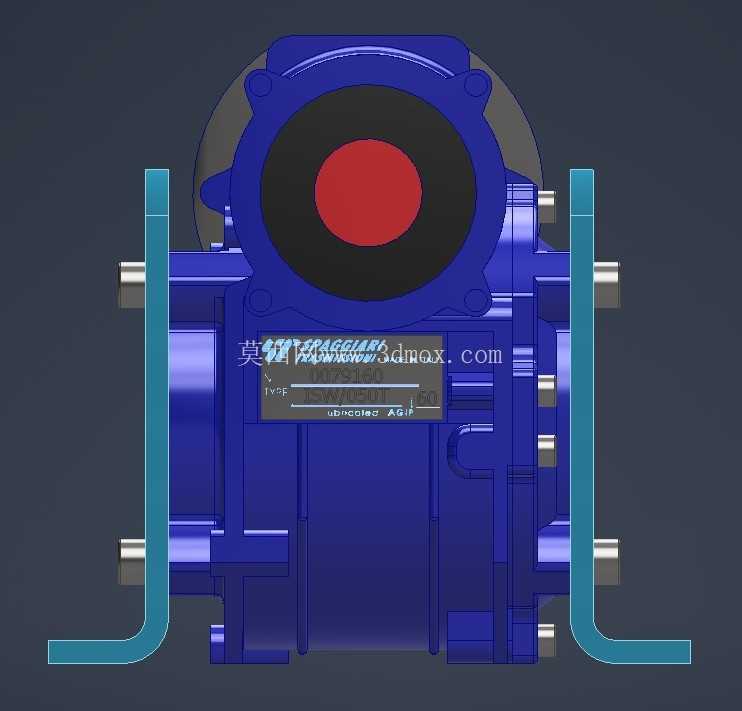

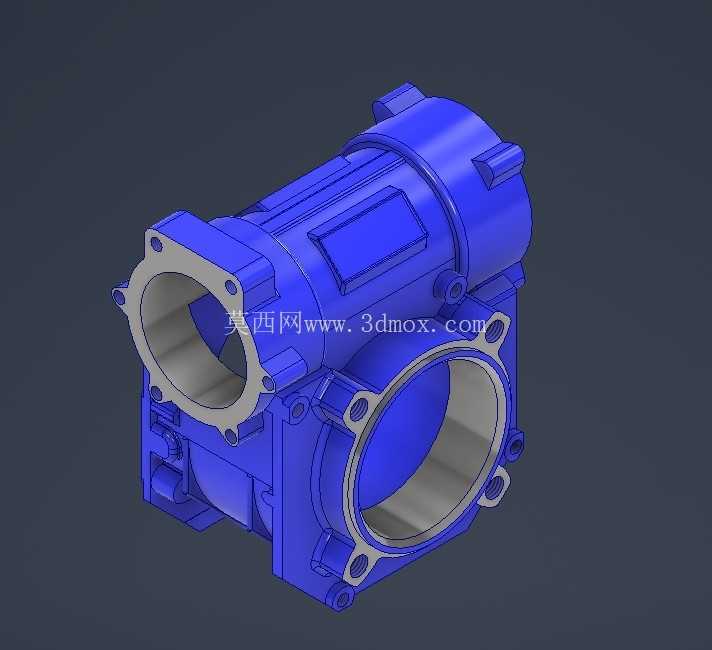

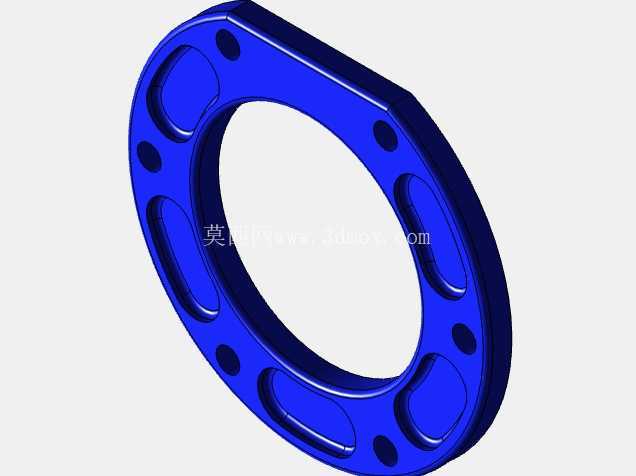

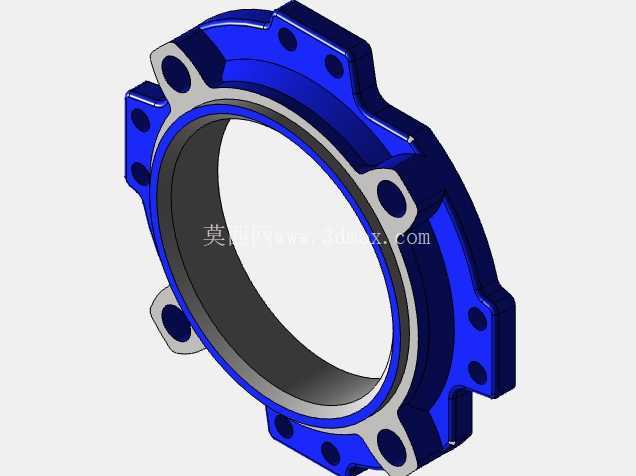

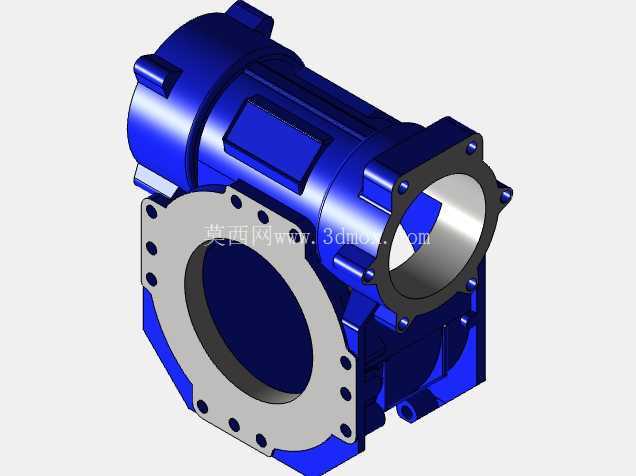

从功能特性来看,该装置采用一体化压铸铝合金主外壳,搭配同材质侧盖与品牌专用安装板,壳体表面预留的多组安装法兰面,可适配不同方向的电机输入与输出轴对接需求,无需额外加装转接板即可完成水平、垂直、侧装等多种安装姿态的固定。蜗轮副采用锡青铜轮缘搭配钢制蜗杆的组合,在保证耐磨性能的同时控制整体重量,壳体内部的腔体结构预留了充足的储油空间,可适配脂润滑或稀油润滑两种方式,对应不同的连续运行时长需求:间歇运行工况可采用脂润滑减少维护频次,长时间连续运行则可通过稀油润滑搭配壳体表面的散热筋结构带走啮合产生的热量,避免温升过高导致的润滑失效。
设计过程中优先锁定了安装边界尺寸,所有接口尺寸均匹配对应品牌官方工程图纸的参数要求:输入法兰的止口直径、螺栓孔分布圆直径、输出轴的轴径与键槽尺寸、底部安装脚的孔距均严格按照原厂规格还原,确保建模完成后可直接用于整机装配的干涉检查,无需二次调整安装接口。建模时优先保证主壳体的外形轮廓、法兰面位置、安装凸台的尺寸精度,对于壳体内部的非配合倒角、工艺减重槽这类不影响装配与外观展示的次要特征做了适度简化,既控制了模型的整体面数,又不会影响整体几何形状与功能外观的还原度,完全满足作品集展示、课程设计答辩、整机方案虚拟装配的使用需求。

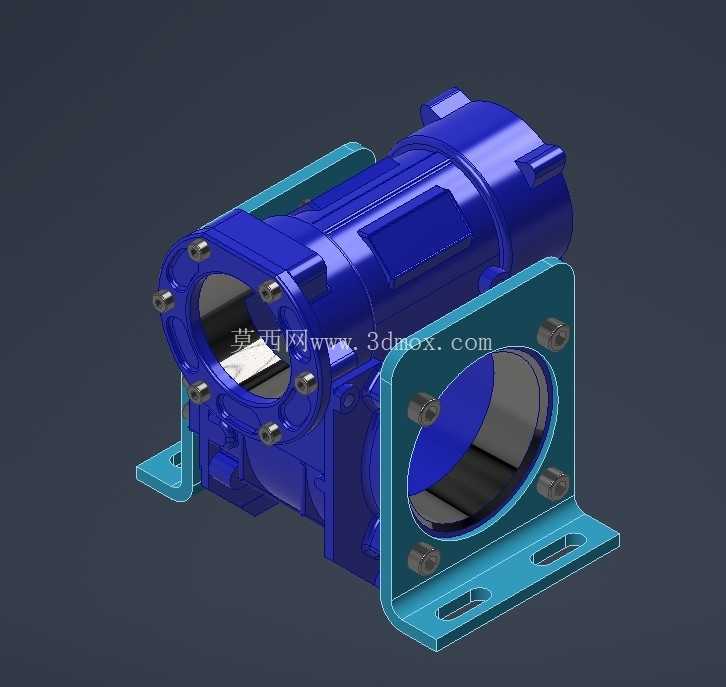

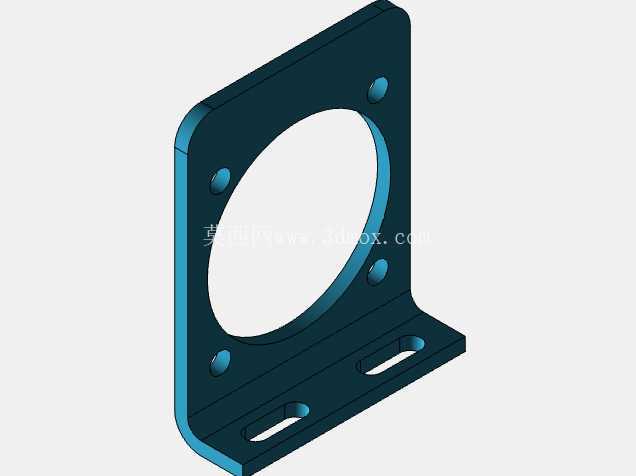

在结构细节处理上,主外壳与侧盖的对接面预留了密封槽的安装位置,可对应放置O型密封圈实现腔体的密封,避免润滑油渗漏;输入与输出轴的伸出端位置预留了油封安装位,建模时还原了油封位的台阶尺寸,方便后续做密封结构的细节设计;安装板上的定位销孔与螺栓通孔位置完全对齐原厂参数,可直接用于电机安装的对接模拟,检查电机轴与蜗杆的同轴度是否符合装配要求。壳体外部的散热筋沿着蜗杆轴向分布,既可以增加壳体的散热面积,又能提升压铸壳体的结构刚性,减少运行过程中的壳体共振,降低传动噪音。
实际选型参考时,该结构的减速比覆盖范围可通过更换不同齿数的蜗轮与蜗杆实现,模型还原的壳体腔体尺寸可容纳中心距50mm规格的蜗轮副,对应额定输出扭矩范围在100N·m到250N·m之间,适配0.18kW到0.75kW功率段的动力输入。安装时需注意输出轴的径向载荷承受范围,避免直接连接大直径链轮或皮带轮导致轴承受力过大,必要时可额外加装支撑轴承座分担径向力;不同安装姿态下需注意注油孔与油位镜的位置,确保润滑油液位能够浸没蜗轮副的啮合位置,避免干磨导致的蜗轮齿面快速磨损。
