气动教学实训测试实验台架结构

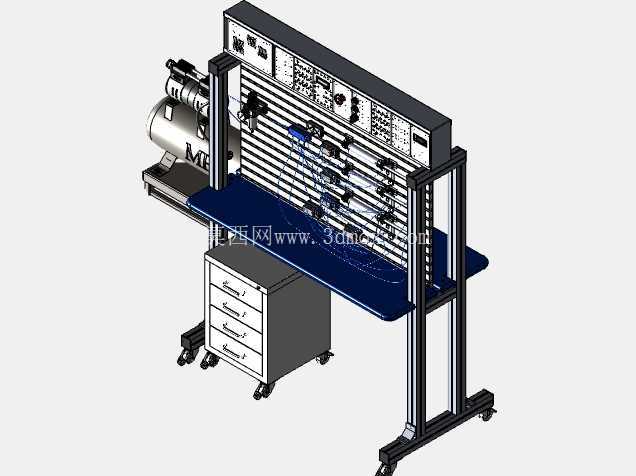

　　这套气动测试实训装置，主要面向职业院校、企业内部技能培训中心的气动技术实操教学场景，也可作为气动元件性能验证、基础回路逻辑调试的小型实验载体，日常放置在实训车间的教学工位区域，供学员完成从元件识别、回路搭建到功能调试的全流程实操训练。从结构布局来看，整体采用立式框架搭配操作台面的组合形式，底部配置带刹车的万向脚轮，方便在实训场地内灵活转移位置，调整工位排布，脚轮的承重选型匹配整套台架加上配套气动元件、工具柜满载后的总重量，移动过程中不会出现结构形变或轮组卡滞问题。台架主体的立式安装面板采用多孔槽板设计，槽孔的间距、尺寸统一匹配标准气动元件的安装卡扣规格，学员可以根据不同的实验项目，快速在面板上固定气源处理单元、方向控制阀、流量控制阀、压力控制阀以及各类气动执行元件，不需要额外打孔或者制作专用安装支架，大幅缩短实验准备的时间，也能满足不同回路组合的安装需求。操作台面采用高密度耐磨板材铺设，边缘做圆弧收边处理，台面高度匹配成年学员站立操作的舒适区间，日常搭建回路时可以临时放置气管、接头、拆装工具等物料，避免小零件掉落。

　　台面下方配置带锁的多抽屉工具柜，抽屉内部做分隔设计，可以分类存放不同规格的气管快插接头、备用密封件、小型拆装工具以及实验指导资料，抽屉滑轨选用承重型三节轨，满载抽拉时不会出现卡顿或者脱轨问题，柜身同样和台架框架做刚性连接，移动时不会出现晃动移位。台架侧部集成了静音型气源发生单元，配套的小型空气压缩机做了减震固定处理，运行时的震动不会传导到台架主体影响元件安装稳定性，气源输出端配置了标准的三联件处理模块，可以对压缩空气做过滤、调压、油雾处理，输出压力可根据实验需求在常规气动系统工作压力区间内连续调节，同时配置了压力显示表，方便学员直观观察回路工作压力，也能在压力异常时快速排查故障点。

　　立式面板的上部区域预留了电气控制元件的安装位，可以根据实验需求加装按钮、指示灯、继电器甚至小型PLC模块，完成纯气动回路、气电混合控制回路的不同实验项目，面板上的走线槽做了隐藏式设计，气管和控制线路可以分别沿不同的槽道排布，避免管路杂乱影响操作，也能减少管路弯折导致的气路堵塞问题。从安装边界来看，整套台架的占地面积控制在常规单人实训工位的尺寸范围内，不需要占用过大的场地空间，台架的整体高度适配常规实训教室的层高，顶部不会碰到照明或者吊扇等设施，移动时可以顺利通过标准宽度的车间通道和教室门。

　　在设计思路上，这套装置优先考虑了教学场景的复用性和操作安全性，所有外露的气动元件都做了圆角处理，没有尖锐的突出结构，气源输出端配置了过载泄压阀，当回路压力超过安全阈值时会自动泄压，避免元件爆裂或者管路崩脱造成安全隐患；框架采用工业铝型材拼接搭建，连接强度足够的同时，后期如果需要拓展安装位，也可以快速加装型材配件，不需要对整体结构做大规模改动。台架的操作区域预留了足够的手部操作空间，学员在面板前接气管、调整阀件的时候，不会被台面或者侧部的气源单元阻碍动作，工具柜的位置也做了避让设计，站立操作时腿部不会碰到柜体。在实际教学使用中，这套装置可以完成几十种基础气动回路的搭建实验，包括单作用气缸换向回路、双作用气缸速度调节回路、压力控制回路、多气缸顺序动作回路等，学员可以通过亲手搭建回路，直观理解不同阀件的工作原理、管路连接的注意要点，相比纯理论教学更容易掌握气动系统的调试逻辑。同时台架的结构设计也考虑了日常维护的便利性，气源单元的过滤水杯可以快速拆卸排水，阀件和气缸的安装卡扣都是标准快拆结构，某个元件损坏时可以快速更换，不需要拆解整个台架结构，降低了实训设备的日常维护成本。
