冲压工序用模具标记传动执行机构

项目分类:工装 发布时间:2026-06-29 ID:1192569
  • 冲压工序用模具标记传动执行机构

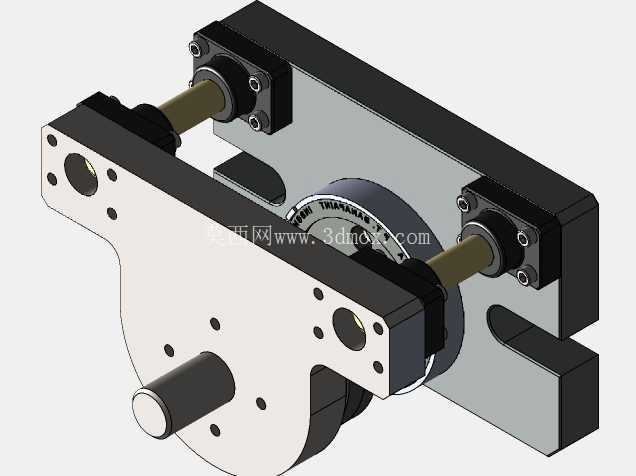

  这套机构主要应用在连续冲压生产线的模具工位段,用来在冲压节拍内完成工件表面的标记压印动作,适配常规的开式、闭式压力机配套模具安装空间,不需要额外改动原有压机的滑块行程参数,就能直接集成到现有冲压工序里,替代传统的人工标记或者后续单独打标工序,减少工序流转的时间损耗。从结构布局来看,整套执行组件以一块异形加工的安装立板作为承载基体,立板上预先加工了对应安装孔位,分别用来固定两组带座轴承,两根平行布置的传动轴穿过轴承内圈,一端延伸出立板外侧用来对接外部动力输入,另一端则安装凸轮驱动轮,凸轮的轮廓曲面直接和标记压头组件接触,把传动轴的回转运动转换成压头的直线往复压合动作,保证标记动作和冲压滑块的下行、回程节拍完全匹配,不会出现撞模或者标记错位的问题。

  设计阶段首先考虑的是安装边界的适配性,立板的异形轮廓是根据模具内部的空余空间做的避让设计,边缘的沉头孔位置完全对应标准模架的安装螺纹孔位,不需要在模架上额外二次钻孔攻丝,现场装配的时候直接用内六角螺栓就能完成固定,安装完成后整套机构突出模架表面的高度控制在常规冲压模具的安全间隙范围内,不会和压机滑块的导向结构、卸料板组件产生运动干涉。轴系部分选用的是标准带法兰的立式轴承座,轴承座和立板之间通过定位销做径向定位,避免长时间往复冲击下轴承座出现移位,传动轴的直径根据标记压印需要的冲压力做了强度校核,选用调质处理的45号钢加工,表面做发黑防锈处理,和轴承配合的轴段公差控制在k6区间,保证装配后没有径向窜动,同时转动阻力维持在合理范围,不需要过大的输入扭矩就能驱动整套机构动作。

  凸轮组件的轮廓曲线是根据标记压头的工作行程设计的,在压机滑块下行到下死点前的30度曲轴转角区间,凸轮推动压头完成伸出、压印、保压的动作,剩下的回转角度里压头在复位弹簧的作用下退回原位,给板料的送进留出足够的安全空间,凸轮和传动轴之间通过平键传递扭矩,侧面用锁紧螺母做轴向固定,避免高速运转下凸轮出现轴向窜动导致压印深度不一致。实际应用场景里,这套机构可以适配0.8-6mm厚度的冷轧钢板、镀锌板冲压件的标记作业,压印的深度可以通过调整凸轮和传动轴的初始安装角度来微调,也可以通过更换不同厚度的调整垫片来改变压头的初始伸出位置,满足不同工件表面的标记清晰度要求,不需要更换整套核心组件,只需要更换对应字样的压字头就能完成不同标识的压印切换,换型时间控制在10分钟以内,适配多品种小批量的冲压生产需求。

  安装的时候需要注意保证两根传动轴的平行度误差控制在0.02mm以内,否则会出现凸轮转动卡滞、压头偏磨的问题,轴承座安装完成后需要手动盘动传动轴检查转动顺畅度,确认没有卡滞点之后再连接外部的动力输入结构,动力输入可以从模具的侧轴取力,也可以单独配套小型伺服电机驱动,根据生产线的实际布局灵活选择。整套机构的所有外露加工边缘都做了倒角处理,避免装配过程中划伤操作人员,同时也减少应力集中点,提升长时间冲击载荷下的结构使用寿命,立板的厚度根据受力情况选在12-16mm区间,保证冲压过程中不会因为反作用力出现立板变形,导致标记位置偏移。
