双柱带表高度划线测量仪结构设计

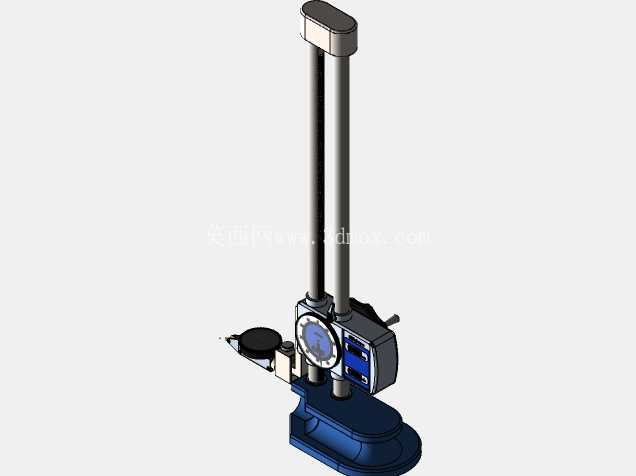

这款双柱带表高度测量划线设备，是机械加工车间计量工位、模具装配现场、零部件质检环节常用的接触式测量工装，日常生产中主要承担两个核心功能：一是完成工件高度方向尺寸的快速比对测量，二是在毛坯件、半成品工件表面完成等高划线作业，为后续铣削、磨削、钳工作业提供加工基准线。从结构设计逻辑来看，采用双立柱导向布局而非传统单柱结构，核心是为了降低滑架升降过程中的偏摆量，单柱高度尺在滑架伸出较长时，立柱受单侧弯矩容易产生微米级形变，直接影响测量读数精度，双柱对称导向的结构可以让滑架的受力均匀分布在两根立柱上，即便测量行程拉到上限，滑架的径向跳动量也能控制在计量允许的误差范围内。设备底座采用高密度铸铁材质，底部做了刮研处理，放置在大理石平台或者铸铁检验平台上时，能保证底座基准面与平台平面完全贴合，避免因底座倾斜带来的系统测量误差，底座的重量经过配重计算，整机重心落在底座中心区域，即便滑架升到最高位置进行划线作业，设备也不会出现倾翻风险。滑架组件上集成了百分表安装位与划线爪安装位，百分表通过杠杆机构与测量头联动，测量时不需要反复微调主尺刻度，通过百分表的示值就能快速读取高度偏差值，相比传统游标式高度尺，读数效率提升明显，也能降低人工读数带来的视差。划线爪采用硬质合金镶片设计，刃口经过磨削处理，在工件表面划线时线条清晰均匀，不会因为刃口磨损出现线条粗细不均的问题，划线爪的伸出长度可以根据工件形状调整，针对带台阶、凹槽的复杂工件，也能伸到内腔位置完成划线作业。导向立柱表面做了镀铬硬化处理，硬度达到HRC58以上，日常使用中滑架反复升降不会在立柱表面拉出划痕，能长期保持导向精度，立柱与底座的连接采用过盈配合加定位销锁紧的结构，装配时会做垂直度校准，保证立柱轴线与底座基准面的垂直度误差控制在0.02mm/1000mm以内，满足精密测量的精度要求。升降机构采用齿轮齿条传动，转动手轮时滑架能平稳升降，不会出现卡顿或者窜动的情况，滑架上设置了锁紧旋钮，调整到目标高度后拧紧旋钮，就能将滑架完全固定，避免划线或者测量过程中滑架移位带来的误差。设备的安装边界需要注意，日常放置时需要预留左右各150mm的操作空间，方便操作人员转动手轮、更换测量头或者划线爪，后方预留100mm空间即可，不需要额外的气源或者电源连接，纯机械结构的设计让设备可以在没有供电的车间现场直接使用，维护成本极低，日常只需要定期在立柱表面涂抹少量防锈润滑油，避免立柱生锈影响导向精度即可。在实际生产场景中，这款设备常配合量块使用做高度尺寸的比对测量，比如检测冲压模具的模仁高度差、装配零件的台阶高度、工装夹具的定位面高度，相比三坐标测量机，它的使用成本更低，测量效率更高，适合生产现场的快速检测；在划线作业场景中，针对批量不大的机加工零件，钳工可以直接用它完成高度方向的划线定位，不需要专门制作划线工装，能大幅缩短单件零件的生产准备周期。设计过程中针对滑架的配合间隙做了专门的优化，采用铜质导向套与立柱配合，导向套上设置了微调螺钉，可以根据使用磨损情况调整配合间隙，既不会因为间隙过大导致滑架晃动，也不会因为间隙过小导致升降卡滞，长期使用后如果导向套出现磨损，只需要更换铜套就能恢复设备精度，不需要更换整根立柱，降低了后期维护成本。测量头的连接采用标准通用接口，可以根据测量需求更换不同形式的测头，比如平头测头适合测量平面高度，尖头测头适合测量孔位或者凹槽的深度，杠杆测头可以完成一些特殊位置的偏差测量，拓展了设备的使用场景。
