整体式手动液压多路换向控制阀结构

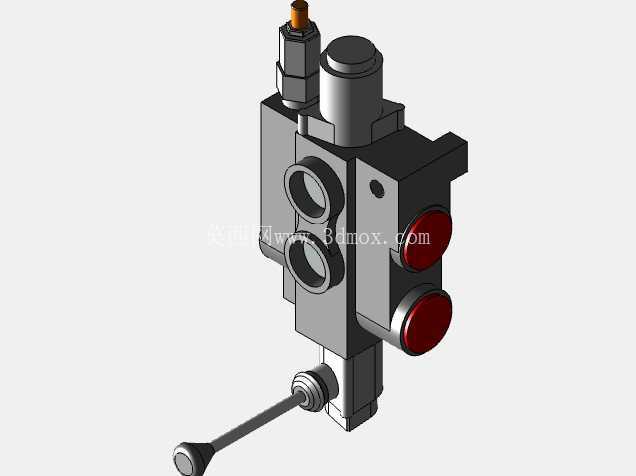

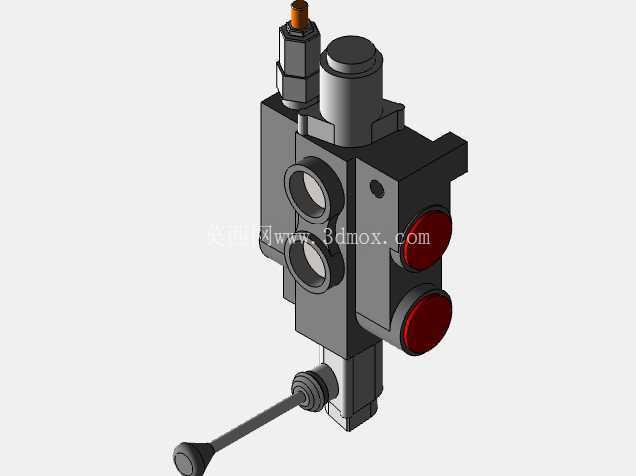

　　这款整体式手动液压换向控制阀，主要应用在中小型工程机械、农用机械、小型起重设备的液压回路中，作为执行元件动作的直接控制单元，常见于小型装载机、园林机械、随车吊的液压系统里，负责切换压力油的流向，控制油缸、液压马达的启停与换向动作。从结构设计来看，阀组采用整体式铸造阀体，省去了分片式阀组的拼接密封面，能有效降低外泄漏风险，同时压缩了阀组的整体安装空间，适合安装空间紧凑的设备工况。阀体上的两个红色密封端盖对应两路工作油口，侧方的两个大口径接口为进油与回油通道，接口尺寸匹配常用的高压液压胶管通径，无需额外加装过渡接头即可完成管路连接，减少了管路连接的泄漏点。

　　顶部的调压组件集成了溢流阀结构，可根据系统工作压力调整过载保护阈值，当系统压力超过设定值时，压力油直接从溢流口泄回油箱，避免管路与执行元件因超压损坏。操作端采用杠杆式手动操纵杆，手柄握持端做了防滑造型设计，操纵力经过杠杆比优化，操作人员在设备作业时可单手完成换向操作，手柄的摆动角度对应阀芯的行程，可实现执行元件的微动控制，满足精准对位的作业需求。阀体的安装法兰面设置了定位销孔与螺栓安装孔，安装时可通过定位销快速完成阀组的定位，避免安装错位导致的阀芯卡滞问题，安装孔的间距符合行业通用的安装尺寸规范，可直接替换同规格的其他品牌阀组，无需修改设备的安装支架结构。

　　设计过程中，阀芯与阀体孔的配合间隙控制在微米级，既保证阀芯滑动顺畅无卡滞，又能将内泄漏量控制在标准允许范围内，减少系统的空流损失。阀体内部的油道采用铸造流道设计，流道转角处做了圆弧过渡处理，降低压力油在阀组内部的沿程压力损失，减少系统发热。阀组外露的金属部件均做了防锈处理，操纵杆的铰接位置设置了防尘密封圈，可阻挡作业环境中的粉尘、泥沙进入阀芯配合面，延长阀组的使用寿命，适合户外多粉尘的作业场景。在实际选型应用中，该阀组的额定流量匹配中小型液压系统的流量需求，可同时控制两路执行元件的动作，两路阀芯可独立操作，也可根据作业需求实现复合动作，满足设备不同作业工况的动作需求。

　　阀体上的工艺孔均采用钢球密封加铆接固定的方式，密封可靠，不会因长期压力波动出现渗漏问题。顶部的调压螺钉处设置了锁紧螺母，压力调整完成后可锁定调压位置，避免设备振动导致的压力漂移。操纵杆的摆动方向与执行元件的动作方向对应，符合常规的操作习惯，降低操作人员的误操作概率。
