前装耳轴端拉杆式液压缸结构设计

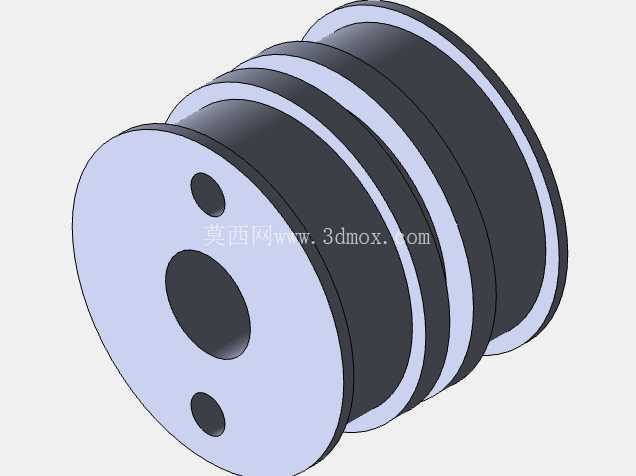

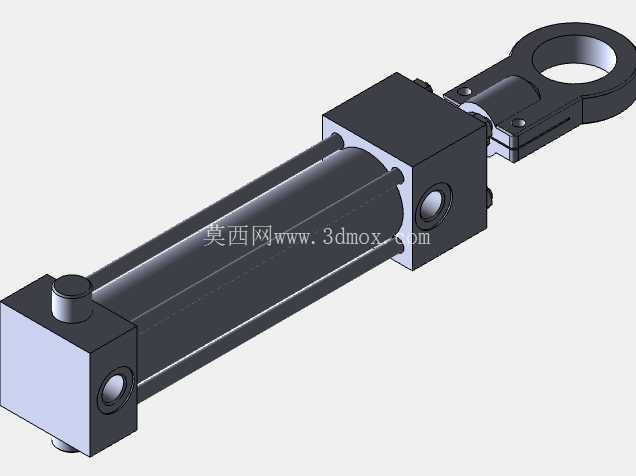

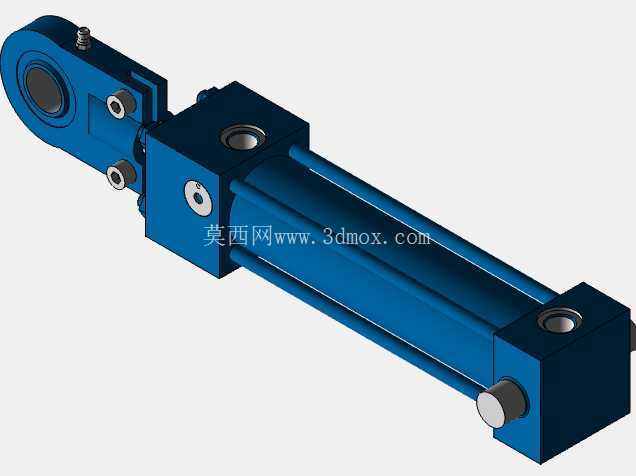

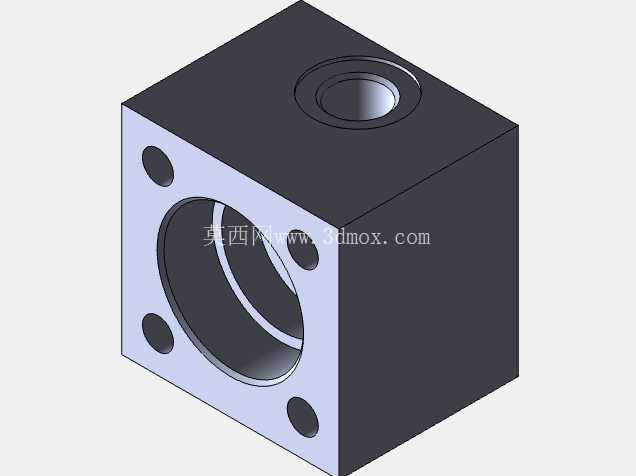

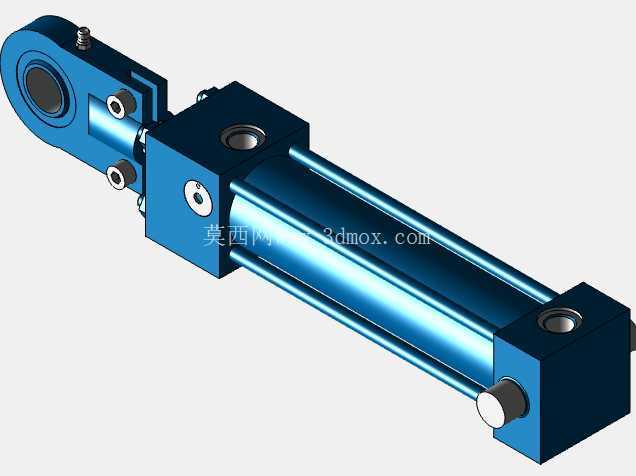

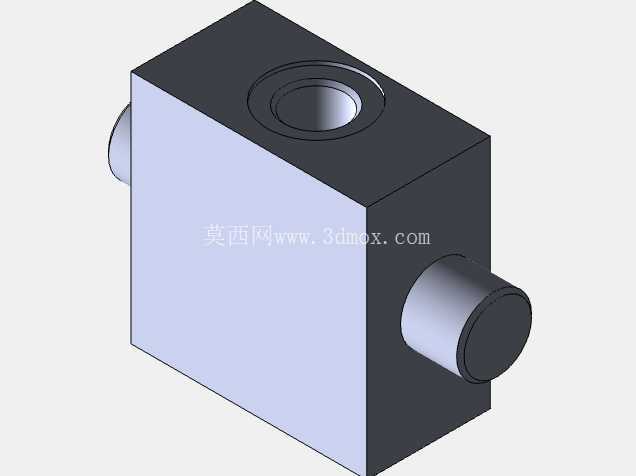

　　从结构设计逻辑来看，这款油缸采用四根对称布置的拉杆完成缸筒与前后端盖的锁紧，这种结构的优势在于加工环节不需要在缸筒外壁加工外螺纹或者法兰止口，缸筒可以直接采用高精度冷拔珩磨管下料，加工成本更低，同时拉杆的预紧力可以均匀作用在端盖的四个角点，相比两端螺纹连接的缸体，能承受更高的额定工作压力，在16MPa额定压力的常规液压系统里长期运行也不会出现端盖渗漏的问题。前装耳轴的位置设置在前端盖靠近活塞杆伸出的一侧，这种安装位置的摆动半径更小，在压铸模架的有限安装空间里，不需要预留太大的缸体摆动避让空间，相比中置耳轴的油缸，更适合模架内部空间紧凑的抽芯工位。在压铸生产线的周边配套液压系统、重型工装夹具的锁紧回路、中小型冲压设备的进给驱动单元里，这类带前装耳轴端的拉杆液压缸一直是应用占比很高的执行元件。和法兰安装、脚座安装的油缸形式不同，耳轴端的安装结构允许缸体在工作过程中随负载的摆动做小角度回转，刚好适配压铸模具抽芯机构里存在角度偏移的驱动场景，也能在工装夹具的翻转压紧动作里抵消安装面的平行度误差，避免活塞杆长期受径向偏载导致密封件过早磨损。

　　尺寸边界上，这款油缸的缸径为40mm，对应活塞杆直径22mm，有效行程150mm，这个参数组合刚好覆盖压铸模具里大部分侧抽芯的行程需求，40mm缸径在16MPa系统压力下可以输出接近2吨的推拉力，足够驱动常见的铝合金压铸模型芯抽拔动作，也能满足工装夹具上重型工件的压紧力要求。设计时需要注意耳轴的同轴度公差，两个耳轴的轴线必须与活塞杆轴线垂直且共面，否则安装后缸体摆动会出现卡滞，同时前端盖的导向套长度要比普通法兰安装油缸加长15%左右，因为耳轴安装时缸体存在微小摆动，更长的导向套可以更好地承受径向分力，保护活塞杆表面的镀铬层不被刮伤。

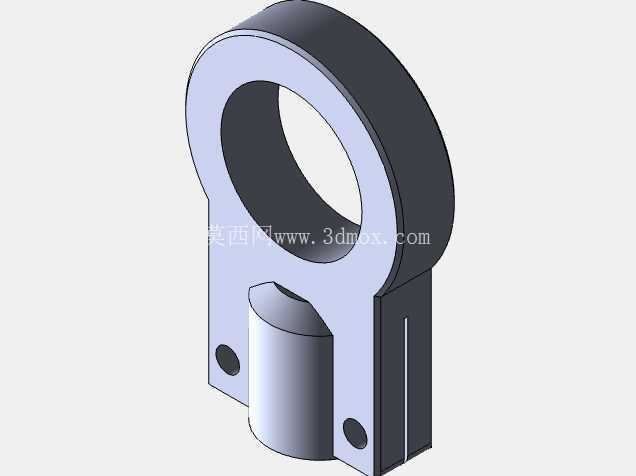

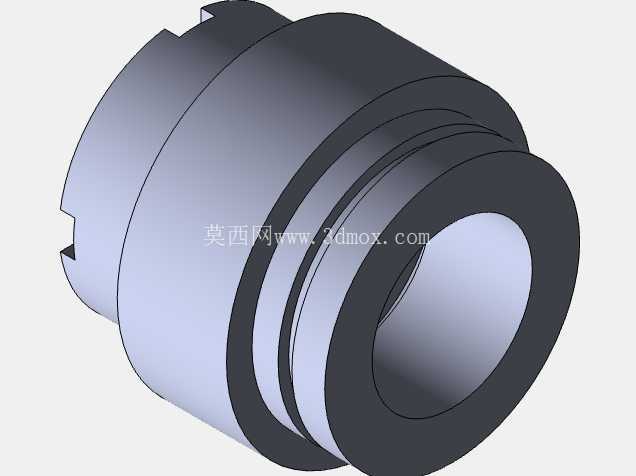

　　拉杆的预紧力矩需要按照额定工作压力的1.5倍来计算，避免系统压力冲击时端盖出现松动，密封结构上活塞杆侧采用组合防尘圈+斯特封+O型圈的组合密封，既可以防止外界的铝屑、灰尘进入缸筒内部，也能保证高压下的内泄量控制在允许范围内，缸筒内壁的粗糙度要控制在Ra0.4以下，减少活塞密封的磨损速度。在实际选型安装时，耳轴与安装座的配合要采用间隙配合，不能过盈压装，否则会限制缸体的自由摆动，反而会给活塞杆带来额外的径向载荷，活塞杆端部的连接建议采用浮动接头，进一步抵消负载与活塞杆的同轴度误差。

　　这类拉杆油缸的维护成本也相对较低，当密封件出现老化渗漏时，只需要松开四根拉杆的锁紧螺母，就可以依次拆卸端盖、活塞，更换全套密封件，不需要将整个油缸从设备上完全拆除，在压铸车间这种连续生产的场景里，可以大幅缩短停机维护的时间。另外缸体表面的处理采用了蓝白锌镀层搭配烤漆，能够抵御压铸车间里的脱模剂雾气、潮湿空气的腐蚀，延长油缸的整体使用寿命，进出油口设置在缸筒的侧面，油口方向可以根据安装需求在装配时调整，适配不同方向的管路布置，避免管路与模架其他部件出现干涉。
