带前安装法兰力士乐液压缸结构设计

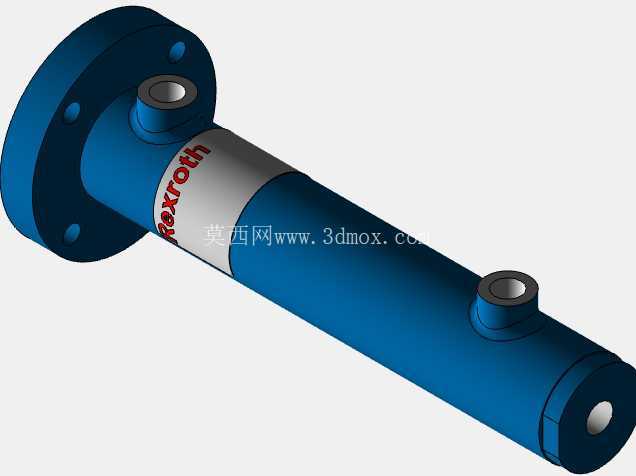

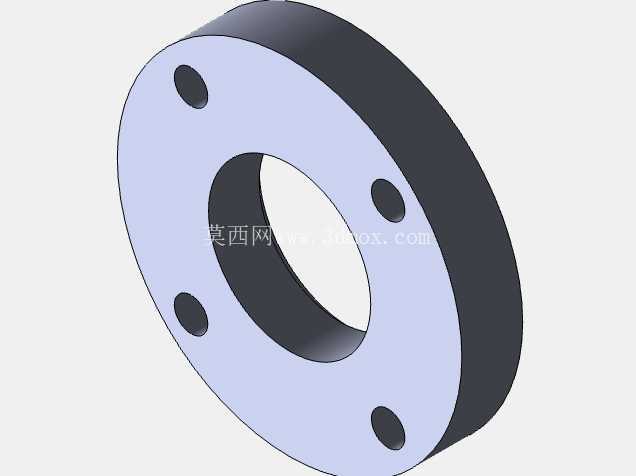

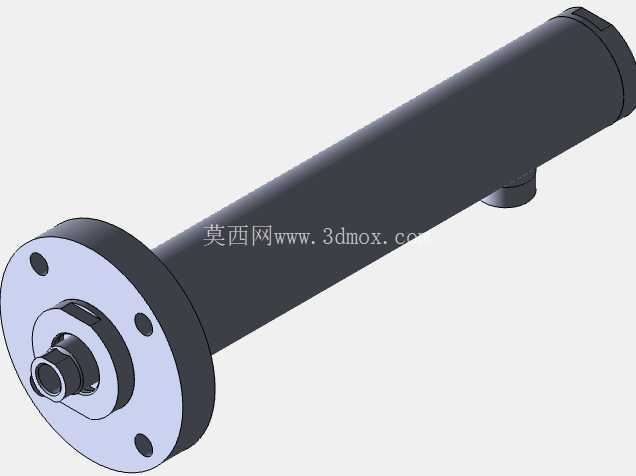

　　这款带前安装法兰的力士乐液压缸，在液压传动系统里承担着直线往复执行的核心作用，常见于机床进给驱动、工装夹具夹紧、自动化生产线工位推送、重型设备姿态调整这类需要稳定直线推力输出的场景，相比气缸它能提供更高的输出力，运动平稳性更强，在负载波动较大的工况下也能保持稳定的动作节奏，不会像气动元件那样因为气体可压缩性出现明显的爬行或者动作迟滞。从结构设计来看，前法兰安装的形式是这类油缸非常经典的安装方式，安装法兰直接集成在缸筒前端端盖位置，安装时法兰端面贴合设备安装基准面，通过螺栓穿过法兰孔完成固定，这种安装形式的受力特点是安装螺栓主要承受轴向的推力负载，径向的倾覆力矩由法兰贴合面的摩擦力和定位止口承担，适合安装空间紧凑、负载作用方向和油缸轴线重合度高的场合，相比后法兰、耳轴、脚架这类安装形式，前法兰安装的油缸在伸出动作时，缸筒本身的悬臂长度更短，刚性更好，长行程工况下的杆端偏摆量更小。

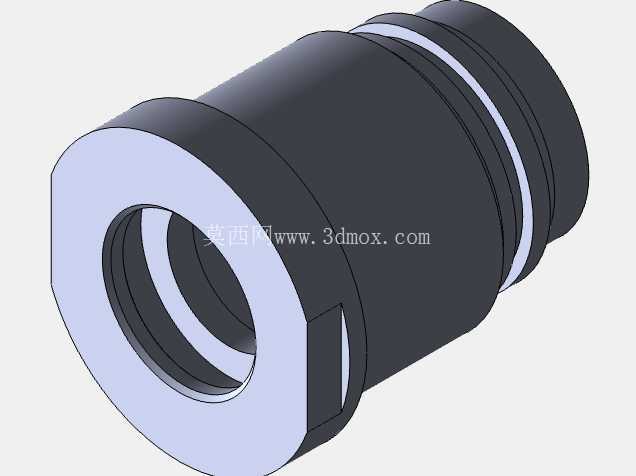

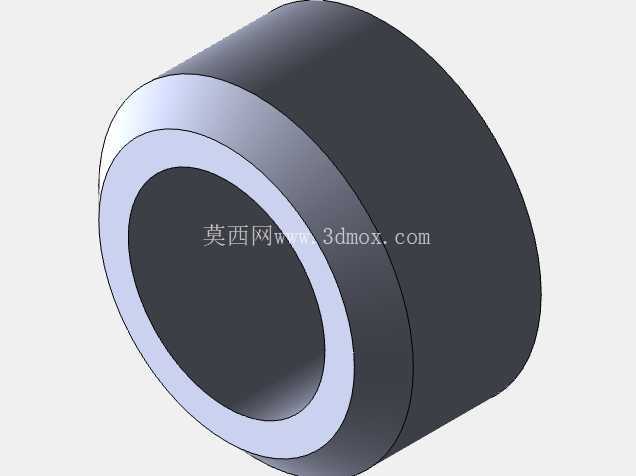

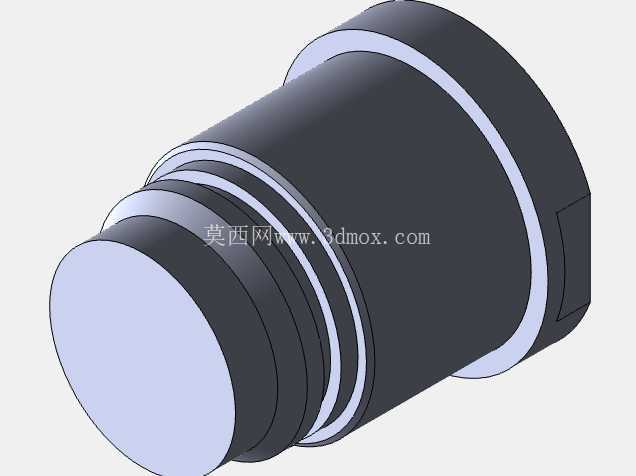

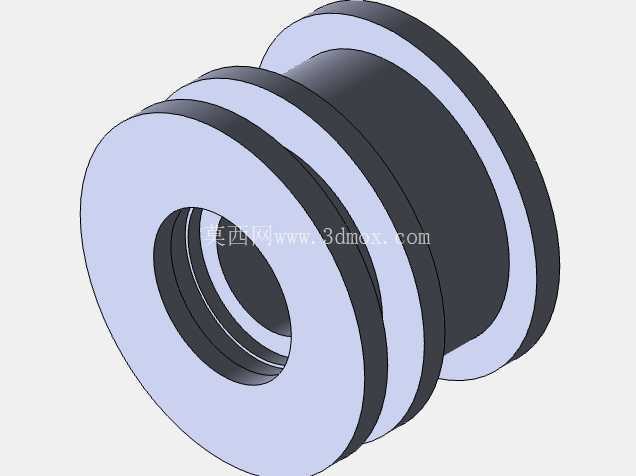

　　这款油缸的外形尺寸边界为25x14x100mm，对应的缸径、杆径、行程参数匹配小负载高精度的驱动需求，缸体外径14mm的尺寸让它可以嵌入到狭小的设备安装空间里，比如小型自动化装配工位、精密检测设备的压紧机构、模具内部的抽芯驱动结构，不需要预留过大的安装避让空间。缸筒表面做了硬质氧化处理，既提升了表面的耐磨性能，也能在常规车间环境下抵御轻度的油污、切削液腐蚀，两端的油口采用侧置布局，两个油口分别分布在缸筒靠近两端的位置，管路连接时可以从侧面走管，不会占用油缸轴向的安装空间，也不会因为活塞杆伸缩拉扯到连接管路。活塞杆表面做了镀硬铬处理，表面粗糙度控制在很低的水平，和前端盖内的密封圈配合时，能有效减少密封件的磨损，延长密封更换周期，前端盖内部集成了导向环、防尘圈、轴用密封圈的组合密封结构，导向环采用非金属耐磨材质，既能给活塞杆提供稳定的径向支撑，又不会刮伤活塞杆表面，防尘圈可以阻挡外界的铁屑、粉尘进入缸筒内部，避免污染物划伤密封或者缸筒内壁，轴用密封圈则负责封住杆腔的压力油，避免内泄或者外漏。

　　设计这类油缸的时候，首先要确认安装法兰的止口尺寸和设备安装位的定位孔匹配，止口的配合公差一般选H7/h6的间隙配合，既方便安装对位，又能保证油缸轴线和负载运动方向的同轴度，避免因为同轴度偏差导致活塞杆受侧向力，出现密封过早磨损、活塞杆弯曲的问题；其次要核算法兰安装螺栓的强度，根据油缸的最大工作推力，结合螺栓的分布圆直径、螺栓数量，计算单个螺栓承受的轴向拉力，保证在系统最高压力下螺栓的安全系数满足设计要求，避免油缸动作时螺栓断裂或者法兰变形。另外油口的螺纹规格要和系统管路的接头匹配，侧置油口的位置要避开安装法兰的螺栓孔，同时要考虑管路连接后的扳手操作空间，避免安装管路时和周边结构干涉。

　　这款油缸的缸筒和端盖采用螺纹连接形式，相比拉杆式油缸，外形更简洁，径向尺寸更小，适合空间受限的场合，连接螺纹的预紧力要控制在合理范围，既要保证端盖和缸筒之间的静密封被充分压缩，不会出现高压下的渗漏，又不能因为预紧力过大导致缸筒端部螺纹变形，影响后续的维护拆卸。在实际选型应用时，要注意这款油缸的行程是100mm，活塞杆完全伸出时，杆端的负载连接点要尽量靠近杆端端面，减少活塞杆伸出后的悬臂长度，降低活塞杆承受的倾覆力矩，如果工况下存在不可避免的侧向负载，需要额外在负载侧增加直线导向机构，不能让活塞杆本身承担径向力，否则会大幅缩短油缸的使用寿命。另外这款油缸兼容常规的矿物液压油工作介质，使用时要注意系统油液的清洁度，避免污染物进入缸筒内部导致密封件划伤或者缸筒内壁拉毛，日常维护时只需要定期检查杆端的防尘圈是否有破损，有没有出现外渗漏的情况，不需要频繁拆解维护。
