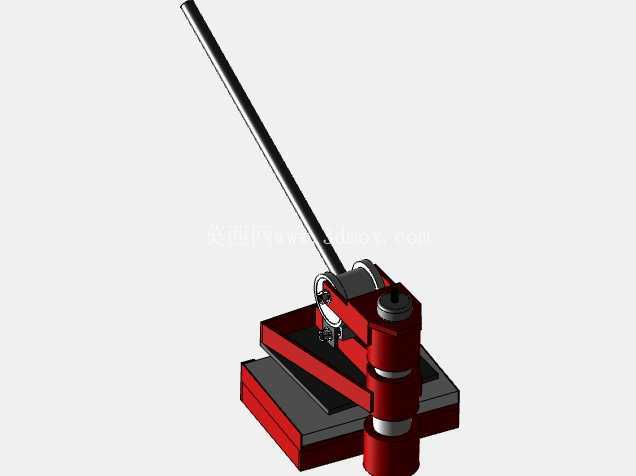

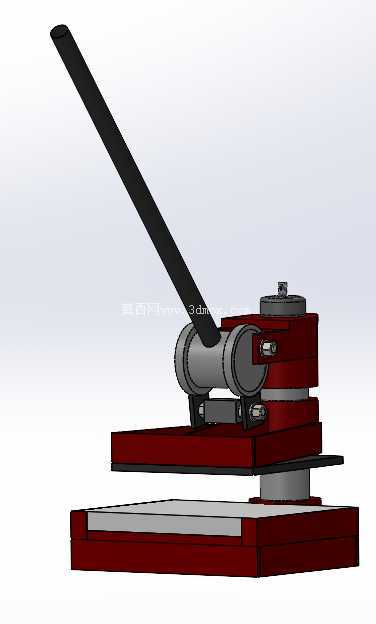

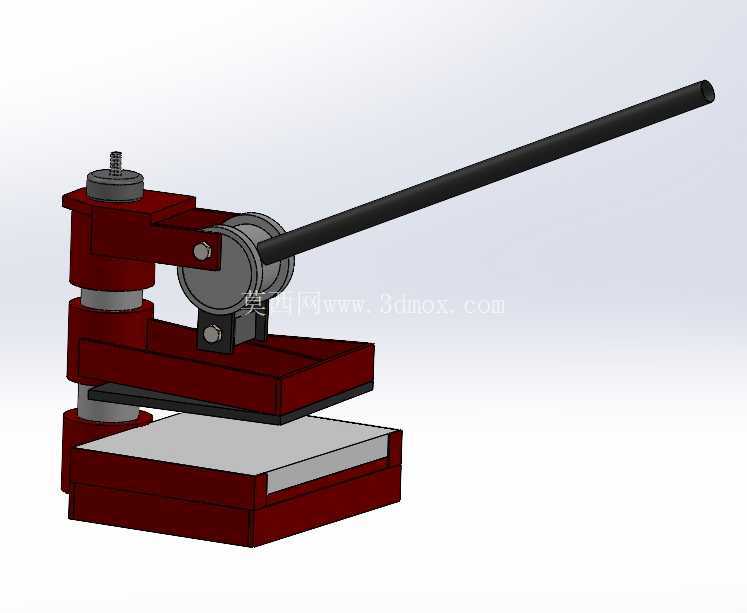

手动杠杆式精密压合裁切手动压机结构

这款手动杠杆式压合作业设备，多应用于小批量零部件加工、维修工位的压装与薄材裁切场景，在电子元器件引脚压接、小型五金件铆合、纸质垫片裁切、薄皮革冲切等轻负载作业场景中适配性极强，无需外接气源或电源，仅靠人力操作即可完成作业，非常适合零散维修、实验室打样、小型作坊小批量生产的使用需求，相比大型冲压设备，它没有复杂的管线布设要求，放置在普通工作台面即可投入使用，不会占用过多车间空间。

从结构功能来看，设备采用二级杠杆增力结构设计，长操作杆作为第一级力臂，通过中部的铰接转轴将人力输入传递到压头部位，铰接部位采用销轴配合耐磨衬套的结构，长期往复摆动也不会出现过大的配合间隙，保证压合作业的精度稳定性。压头与底座之间设置了平行度校准结构，上下压合面的平面度公差控制在0.1mm以内，压合作业时不会出现偏载压斜的问题，避免工件被压坏或者裁切边缘出现毛边。底座采用厚重的铸铁式结构设计，自身重量足够抵消压合作业时的反作用力，作业过程中不会出现设备翘起、移位的情况，无需额外打膨胀螺栓固定在地面，移动换位十分方便。

设计过程中优先考虑了手动操作的力效比，经过力臂长度的反复匹配，普通人施加20kg左右的操作力在手柄末端，压头部位即可输出接近1吨的压合力，足以覆盖绝大多数轻负载压装、裁切的作业需求，同时操作力控制在人力可轻松承受的范围内，长时间连续作业也不会出现过度疲劳的问题。压头的行程设置为30mm，足够容纳常规厚度的工件与简易模具，手柄的摆动角度控制在60度以内，操作时手臂无需做过大范围的挥动，站在设备正前方即可完成全部操作动作，符合人工操作的人机工程学要求。

安装边界方面，设备整体占地面积仅为A4纸大小，底座的长宽尺寸控制在220mm×180mm，整体高度在手柄收拢状态下为280mm，手柄完全展开时的最大外伸长度为450mm，布设工位时仅需要预留600mm×400mm的操作空间即可满足使用需求，设备总重量控制在18kg左右，单人即可完成搬移换位。上下压合面预留了通用的模具安装螺纹孔，可以根据不同的作业需求快速更换压头、裁切刀模或者铆接头，不需要对设备主体做任何改造，适配不同工装的切换效率很高。

在实际使用场景中，这类手动压机常被布置在装配流水线的旁侧工位，用来完成线束端子压接、塑料卡扣压装、小型轴承压入等无法通过大型自动化设备覆盖的零散作业，也会被放置在维修车间用来完成小型零部件的拆卸压装、密封垫片现场裁切等应急作业，相比气动压机需要布设压缩空气管路、电动压机需要接电且存在安全隐患的问题，这款纯机械结构的手动设备不存在漏电、漏气的风险，操作时仅需要压下手柄即可完成作业，松开手柄后压头在复位结构的带动下自动回到初始位置，操作逻辑简单，新员工不需要长时间培训即可上手使用。

结构细节上，所有铰接转动部位都设计了润滑注油孔，日常维护时仅需要定期注入少量润滑脂即可保证转动顺畅，不会出现卡滞、异响的问题，压头部位设置了导向柱结构，压合过程中压头始终沿着垂直方向运动，不会出现侧向偏移，保证压装力始终垂直作用在工件表面，避免压装过程中工件出现侧向滑移导致的装配精度问题。底座的工作台面做了磨削处理，表面粗糙度达到Ra1.6，放置工件或者模具时可以保证贴合紧密，不会因为台面凹凸不平影响压装精度。
