车间小批量生产用螺杆式手动压力装置

在小型机加工车间、五金维修工位、教学实训场地这类场景里，大型液压、气动压力设备往往存在占地大、成本高、配套气源电源要求多的问题，这款手动螺杆式压力装置刚好填补了这类场景的作业空白，不需要额外配套动力源，单人即可操作，适配小批量、多频次的轻载压装作业需求。从实际作业用途来看，它可以完成小型轴承的压装定位、薄金属片的冲裁成型、塑料件的铆接压合、工件的校直调平，甚至小批量试样的压制成型作业，作业压力完全由操作人员通过横杆施力控制，对于力度敏感的薄壁件、脆性件加工，反而比大吨位动力压力机更容易把控压装精度，避免工件被压损。

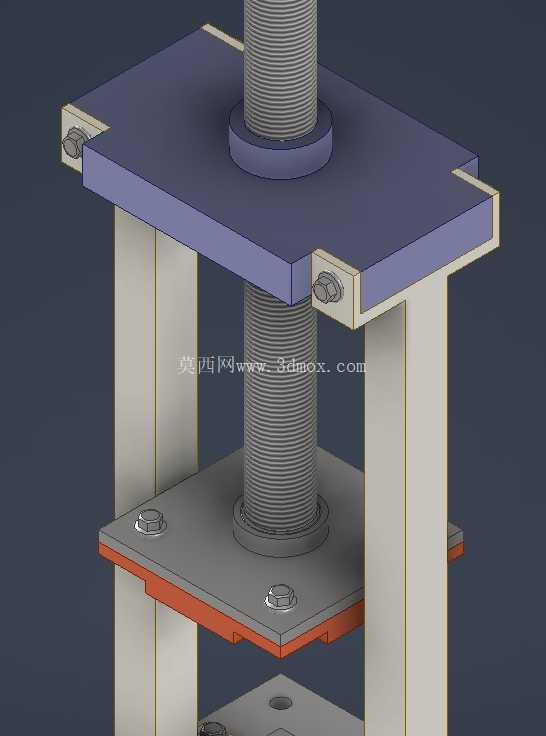

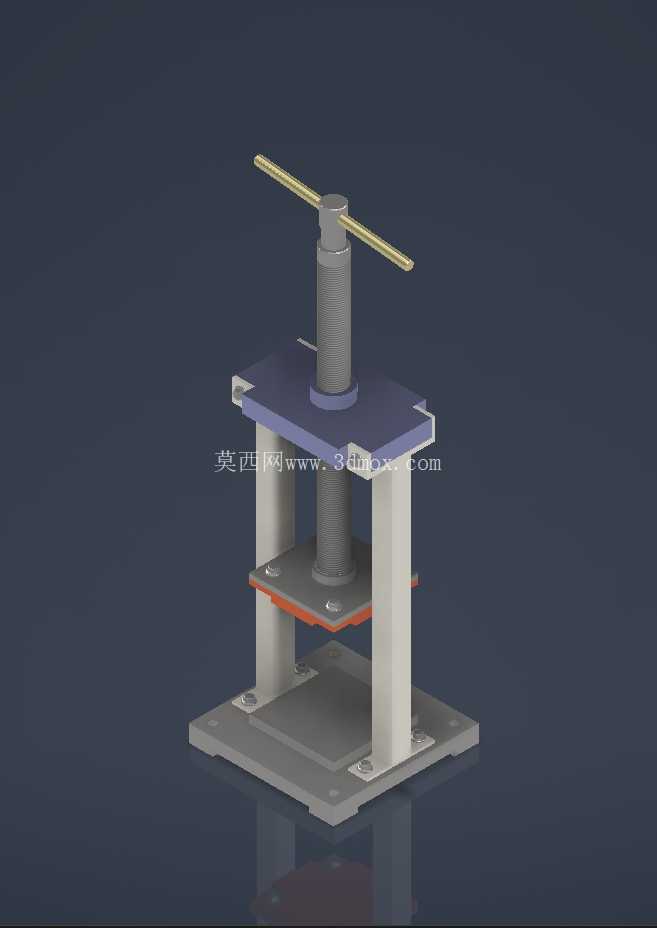

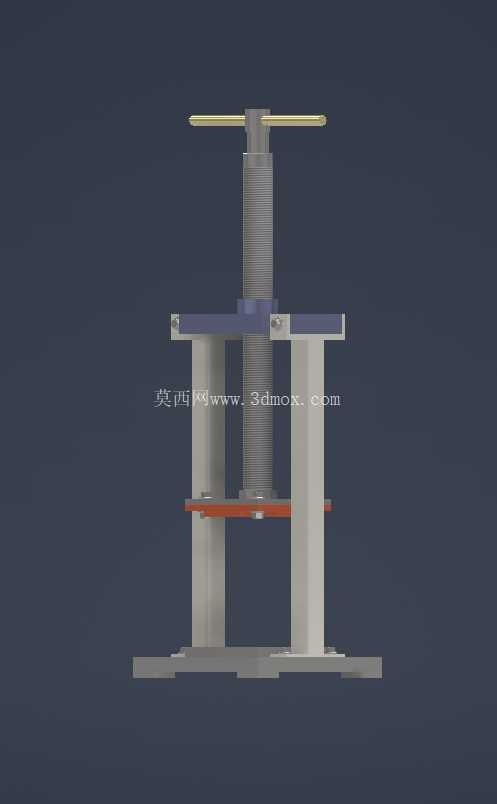

从功能特性上看，整套装置采用立式框架布局，底部是整块方形安装底板，四个角预留了螺栓安装孔，可以直接固定在工作台或者专用支架上，作业时不会因为施力出现侧翻、移位的问题；两根垂直立柱作为主要承力结构，连接底部底座和顶部的螺杆安装座，中间设置两层平行压板，下层压板固定在立柱中部作为承压基准面，上层压板和螺杆底部连接，随着螺杆转动实现垂直方向的升降施压，顶部的长横杆是施力部件，利用杠杆原理放大操作人员的手部力量，不需要额外加力杆就能满足常规轻载压装的力度需求。整套结构没有复杂的传动部件，日常维护只需要定期给螺杆螺纹部分涂抹润滑脂，避免螺纹卡滞即可，故障率极低，适合没有专业设备维护人员的小型作坊使用。

设计思路上全程围绕模块化、易加工的核心逻辑展开，所有结构件都拆分成为独立的标准单元：底板、立柱、上下压板、螺杆套、施压螺杆、操作横杆，每个零件都可以通过常规的铣、钻、车加工完成，不需要特殊的加工工艺，甚至维修更换零件时，只需要拆卸对应位置的紧固件就能完成替换，不需要整体拆解设备。其中上下压板的平行度是设计时重点控制的公差项，两块压板的工作面平面度控制在0.1mm以内，安装后平行度公差不超过0.15mm，避免压装时出现偏载，导致工件压歪或者立柱受力不均变形；螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承重能力更强，而且具备一定的自锁性能，施压过程中不会因为反向作用力出现螺杆自动回退的问题，作业安全性更高。

从安装边界和外形尺寸来看，整套装置的占地面积仅比A3纸张略大，底部安装孔的孔距按照常规工作台的T型槽间距设计，不需要额外制作过渡连接板就能直接固定在标准钳工工作台上；设备整体高度控制在成人胸部以下的位置，操作人员站立作业时，刚好可以自然握住顶部的操作横杆，不需要抬臂或者弯腰操作，长时间作业的疲劳度更低；上下压板之间的最大开口尺寸可以满足常规小型工件的压装需求，压板的工作面预留了T型槽或者螺纹孔位，可以根据作业需求加装定制的压装模具、定位夹具，拓展不同的作业功能，比如加装冲孔模就能完成薄板材的冲孔作业，加装压印模就能完成小型零件的标识压印。

在实际使用过程中，这类手动压力装置的作业灵活性是大型动力设备无法比拟的，它不需要提前预热设备，不需要连接电源气源，走到工位就能直接操作，对于维修工位的零散压装作业、实训场地的教学演示、小作坊的小批量生产来说，实用性远高于成本高昂的大型压力设备。而且整套结构的受力路径非常清晰，操作人员施加在横杆上的力通过螺杆转化为垂直方向的压力，直接传递到上层压板，再通过工件传递到下层压板和底座，所有承力部件都采用对称布局，不会出现偏载力矩，只要按照额定施力范围操作，设备的使用寿命可以达到十年以上，甚至很多小作坊里的同类型手动压力机，已经使用了二三十年依然可以正常作业。设计时也充分考虑了操作安全，螺杆的升降行程设置了机械限位，避免螺杆旋出脱落，压板的边缘做了倒角处理，避免操作时划伤手部，没有外露的传动部件，作业过程中不会出现夹手的风险，即使是没有经过长时间培训的新操作人员，只要简单讲解操作要点就能安全使用。
