手动压床C型机架结构件设计

这款C型结构的压床机架零件，是手动台式压床的核心承载构件，主要面向小型零部件压装、铆接、校直等轻载压合作业场景，常见于五金维修、小批量零件装配、教学实训车间以及小型机加工工位，适配需要手动控制压合行程、压装力不大但对操作空间有要求的作业需求，比如小型轴承与轴的过盈装配、销钉压入、薄金属件校形、小五金件铆接等工况，相比大型液压压床，这类手动压床占地小、操作灵活，不需要外接动力源，适合零散小批量的压合作业。

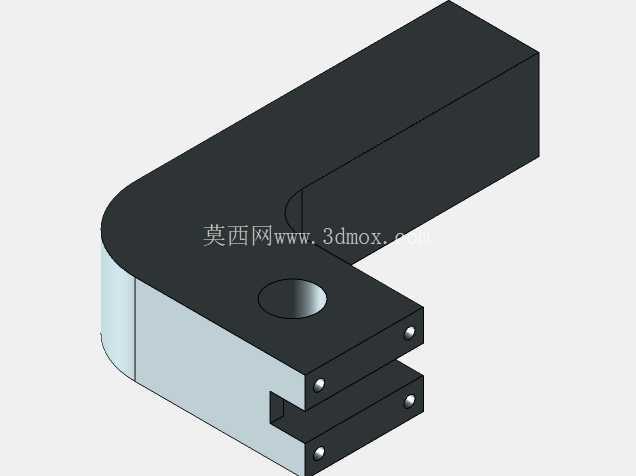

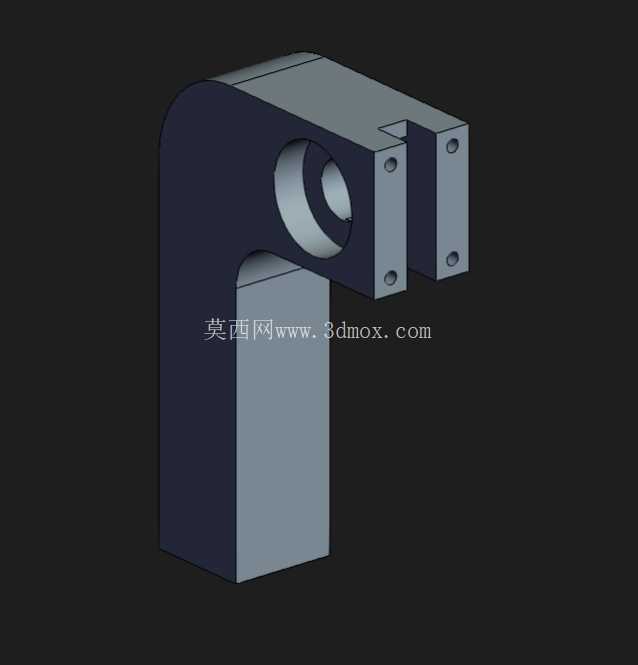

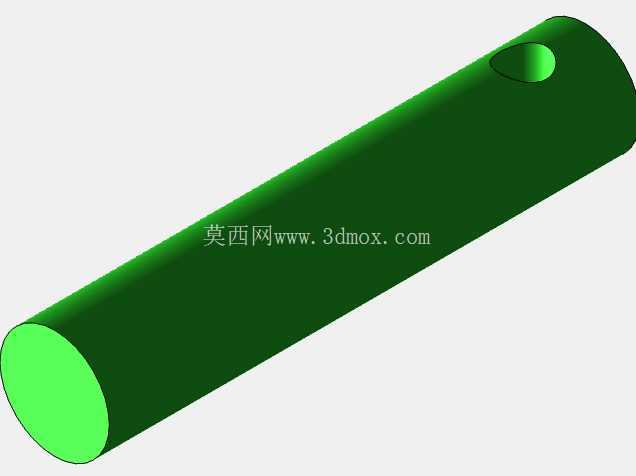

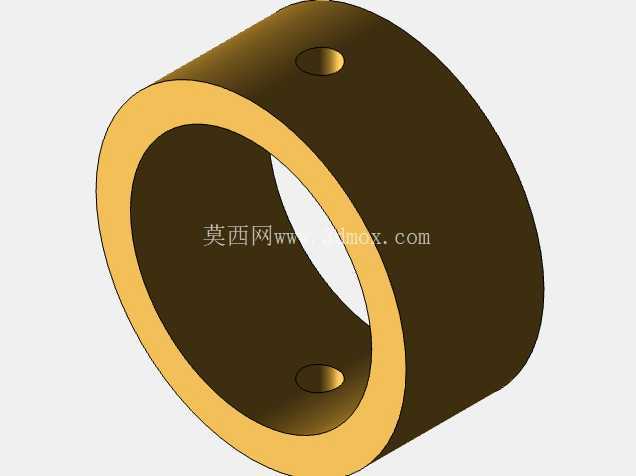

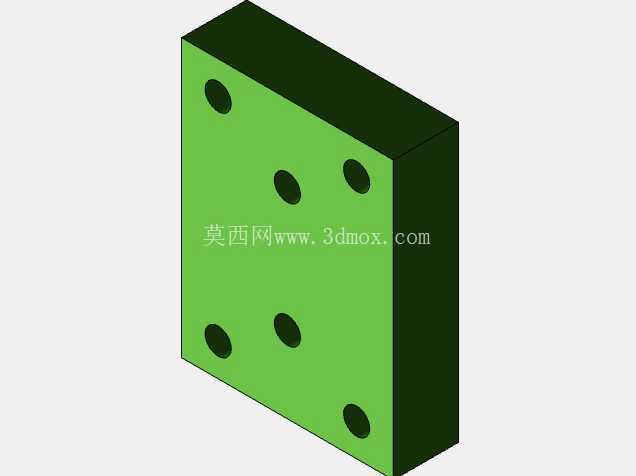

从结构设计来看，整体采用C型开式布局，这种布局的核心优势是可以从三个方向接近作业区域，方便操作人员取放工件，尤其是针对长度超出压头正下方范围的长条形零件，开式结构不会产生结构干涉。构件下部为实心矩形支撑座，作为整个压床的安装基准面，底部平面需要保证足够的平面度，安装时通过螺栓固定在工作台面上，抵消压合作业时产生的倾覆力矩，避免压床受力后出现晃动。上部的悬臂部分设置有同轴的通孔安装位，用于装配压杆传动副，孔位的同轴度公差直接影响压杆的运动顺畅度，设计时需要保证上下安装孔的同轴度控制在0.02mm以内，避免压杆升降时出现卡滞。悬臂前端的两个平行安装面，用于装配压头导向块以及行程限位组件，两个端面的平行度、与压杆安装孔轴线的垂直度都有严格要求，否则会导致压头下压时出现偏载，不仅会影响压装精度，长期偏载还会造成机架悬臂处产生应力集中，降低构件使用寿命。

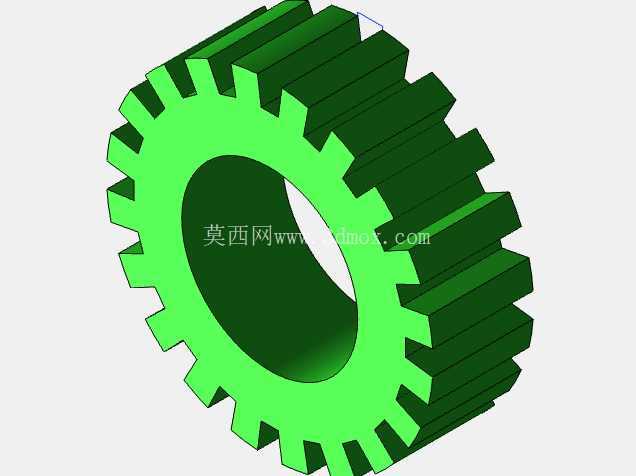

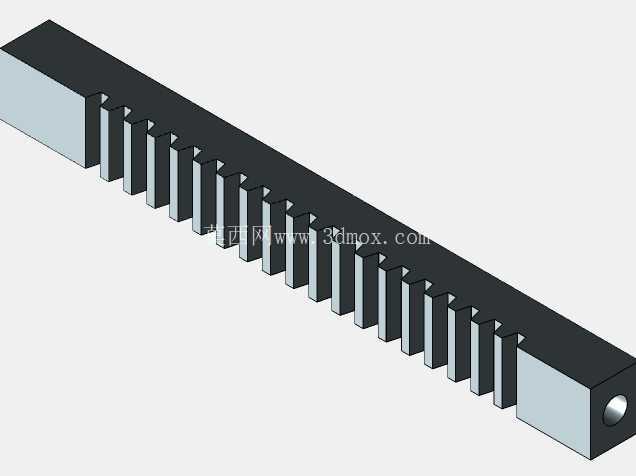

在受力设计层面，C型机架的薄弱点集中在悬臂与竖直支撑段的过渡圆角处，压合作业时该位置会承受较大的弯曲应力，因此设计时在过渡位置采用了大圆角过渡结构，避免直角过渡造成的应力集中，同时根据手动压床的额定压装力（通常为1吨到2吨区间），对该截面的抗弯模量进行校核，保证在额定载荷下，悬臂端的变形量控制在0.1mm以内，避免因机架变形导致压装精度不足。机架的竖直段采用等截面矩形结构，既可以保证足够的支撑刚度，也方便后续安装齿条、齿轮等手动压杆的传动组件，侧面的平面可以作为传动部件的安装基准，减少额外的安装定位结构。

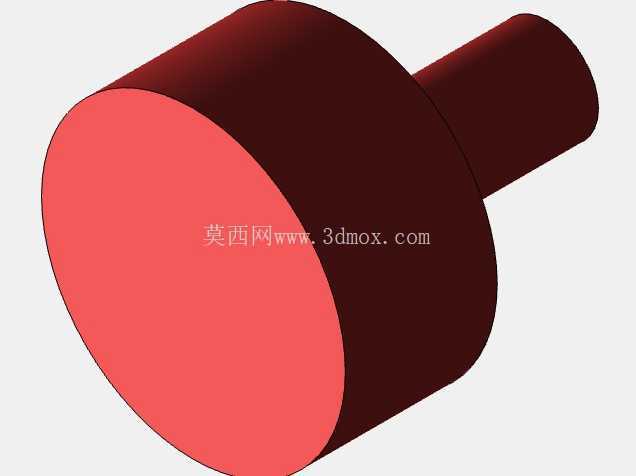

安装边界方面，下部支撑座的安装孔位按照标准台式压床的安装尺寸设计，适配常见的工作台T型槽间距，不需要额外加工转接板即可完成固定；上部压杆安装孔的直径适配通用的手动压杆组件，用户可以根据自身需求选配不同行程的压杆，或者加装数显压力计来监控压装力；前端的导向块安装面预留了标准的螺纹孔位，可以直接装配市面上通用的压头、夹具附件，不需要二次打孔加工。

从实际使用的角度出发，这种开式机架的作业开口高度、喉深是核心参数，喉深决定了能够加工的工件距离安装面的最大距离，开口高度决定了可放置工件的最大高度，设计时在保证结构刚度的前提下，尽可能优化喉深与开口高度的比例，既不会因为喉深过大导致悬臂受力变形加剧，也不会因为喉深过小限制工件的适配范围。零件的壁厚设计也经过了反复优化，在满足刚度强度要求的前提下尽可能减少不必要的材料冗余，兼顾铸件的铸造工艺性，避免出现壁厚突变导致的铸造缺陷，适合采用灰铸铁整体铸造后进行机加工的工艺路线，铸件经过时效处理后再进行孔位、安装面的精加工，能够有效消除内应力，保证长期使用过程中尺寸稳定，不会因为内应力释放导致机架变形。

在实际装配过程中，该零件作为整个手动压床的基础载体，所有的传动组件、压头、操作手柄都要安装在这个构件上，因此各个安装面的表面粗糙度也有对应要求，安装基准面的粗糙度控制在Ra1.6以内，保证安装贴合度，非配合面采用铸造毛坯面即可，不需要额外加工，平衡加工成本与使用性能。日常使用中，这类机架几乎不需要额外维护，只要避免超过额定载荷的冲击压合作业，防止悬臂处因为过载产生裂纹，就可以保证长期稳定使用，相比焊接结构的机架，整体铸造的C型机架抗震性更好，压合作业时的晃动更小，压装精度更稳定。
