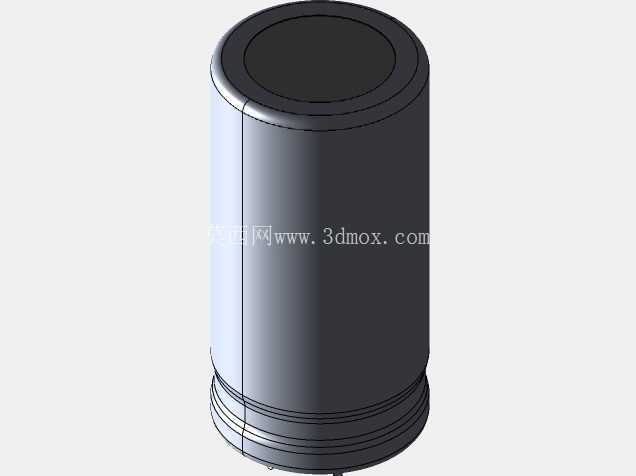

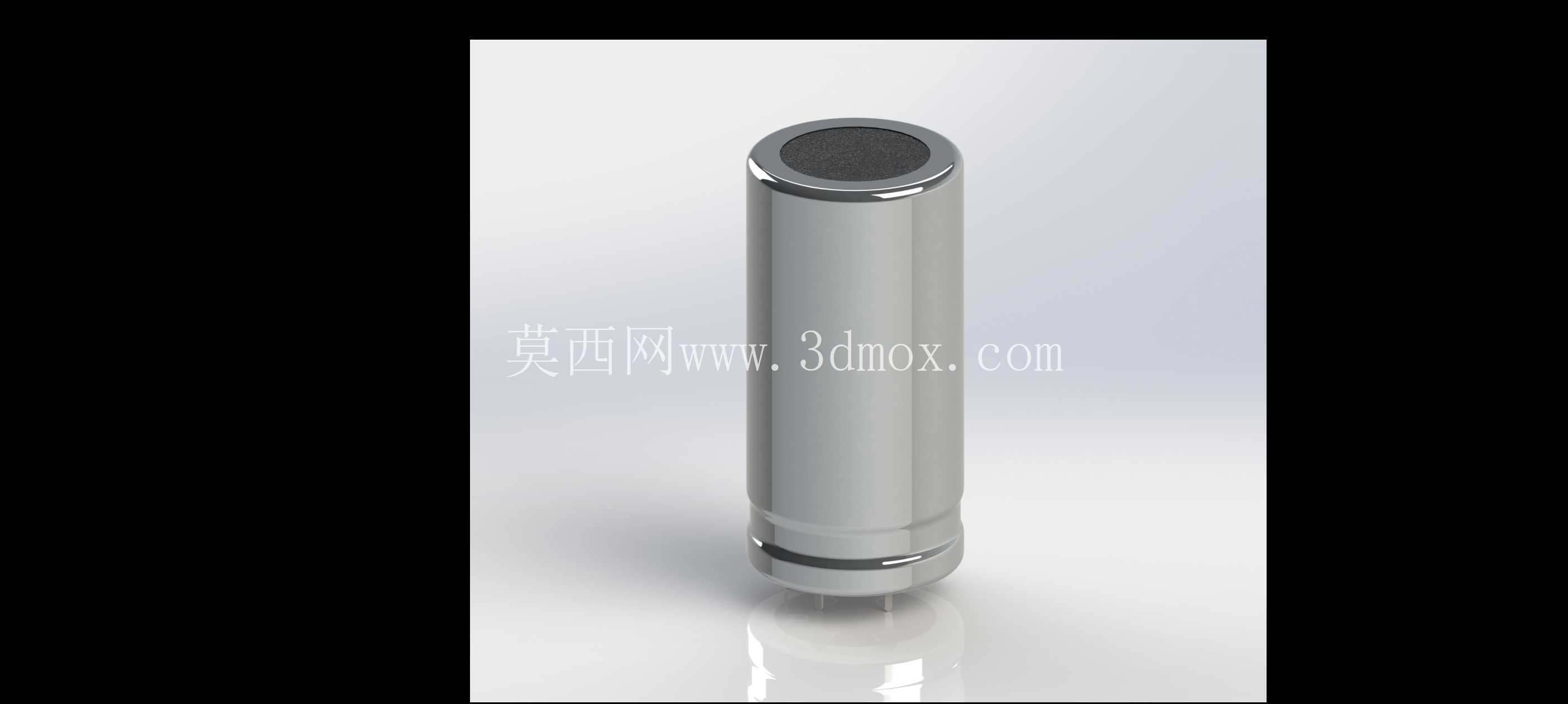

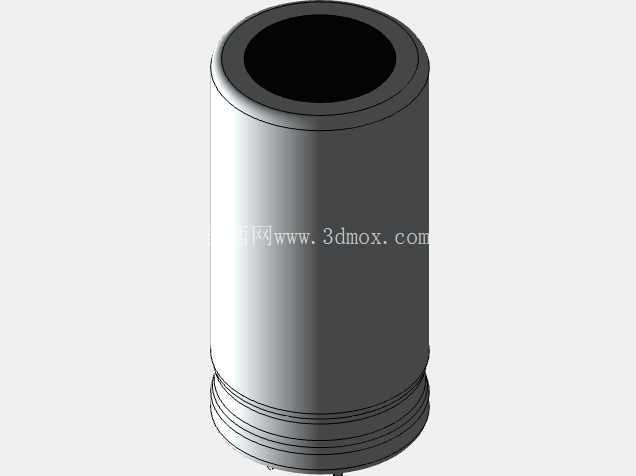

40x80mm五引脚咬接式铝电解电容器结构

　　从实际应用场景来看，这类40mm直径、80mm高度的SMH系列大型电解电容，除了电容放电焊机，还广泛应用在大功率开关电源、工业变频器、UPS不间断电源、脉冲功率设备的直流母线侧，承担储能、滤波、平滑电压波动的作用，相比小尺寸电解电容，它的单只容量更大，等效串联电阻更低，能在毫秒级时间内释放数千安培的峰值电流，适配需要瞬时大功率输出的工况。从产品功能特性来看，咬接式的密封结构是这类电容的典型设计，相比传统卷边密封结构，咬接工艺能让铝壳与密封胶盖的结合强度更高，在电容长期承受充放电循环带来的内部压力波动时，不容易出现鼓底、漏液的问题，五引脚的设计也不是随意排布的，除了中间的主正极引脚，周围的引脚一方面能增大引脚与PCB或者母排的焊接接触面积，降低大电流流过时的接触电阻，减少引脚发热，另一方面多引脚的结构能提升电容本体在安装基板上的固定强度，在设备存在振动、冲击的工况下，不容易出现引脚松脱、电容歪斜的问题。在电容放电焊机这类需要瞬时大电流输出的工业设备里，主回路储能电容的选型与安装适配，直接决定了设备放电回路的阻抗特性、峰值电流输出能力以及长期运行的稳定性，很多刚接触这类设备结构设计的工程师，容易忽略电容本体的安装边界、引脚排布与母排连接的匹配度，导致后期装配时出现干涉、母排应力过大、引脚受力断裂等问题，这个电容结构的三维建模，就是针对这类大尺寸立式电解电容的实际安装场景做的1:1还原，能直接嵌入焊机主回路的装配体里做干涉检查、母排走向规划。做这个结构建模的时候，首先要把控的就是外形尺寸与安装边界的还原精度，直径40mm的圆柱本体，要考虑到电容套塑后的实际外径公差，不能完全按照铝壳裸尺寸建模，否则后期做安装夹设计的时候会出现装不进去的问题；80mm的本体高度，要包含顶部防爆阀的凸起高度、底部引脚伸出的长度，很多人建模的时候容易忽略顶部防爆阀的1.2mm凸起，导致设备内部电容与上盖板的安全距离不足，一旦电容过压防爆阀动作，喷出的高温电解液容易直接喷到上方的元器件或者绝缘板上，引发二次故障。

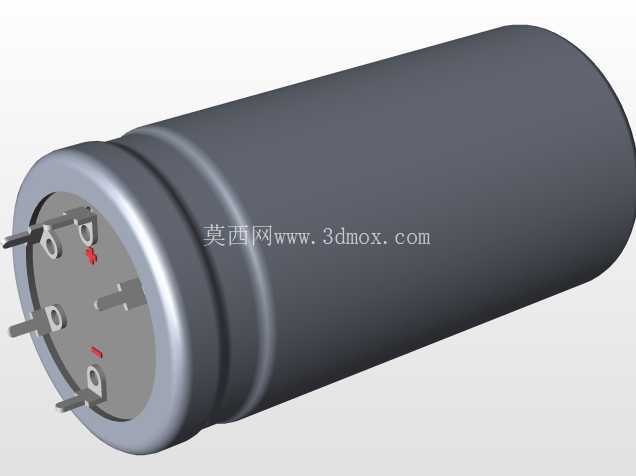

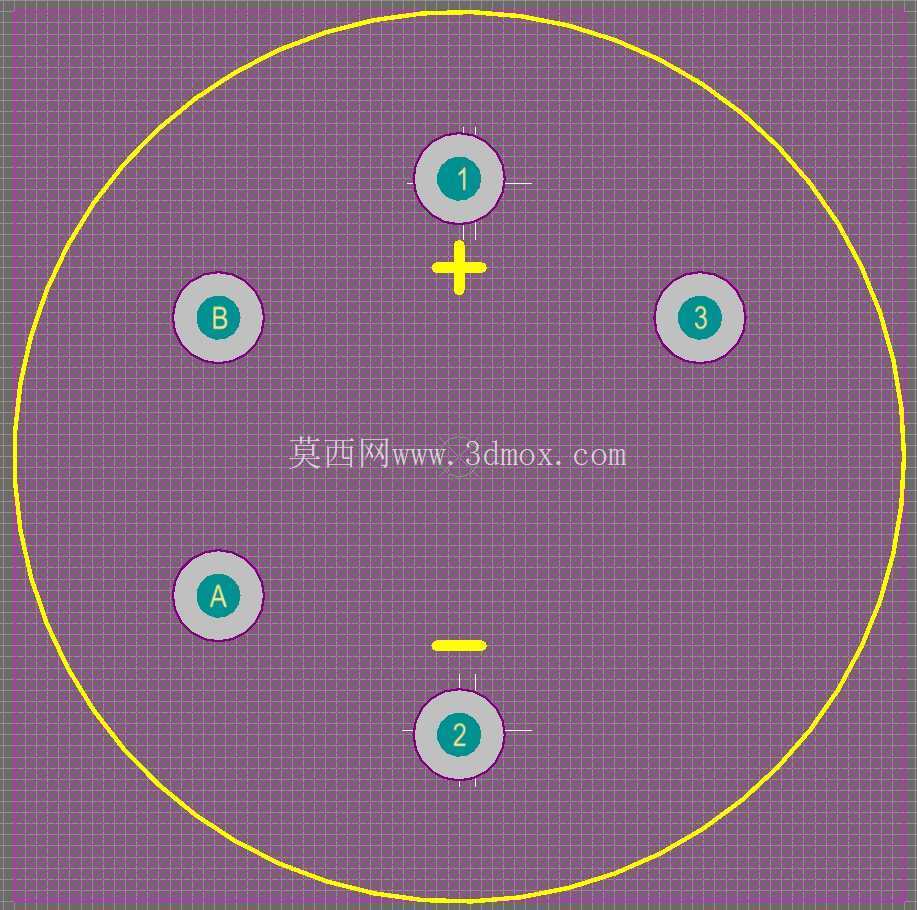

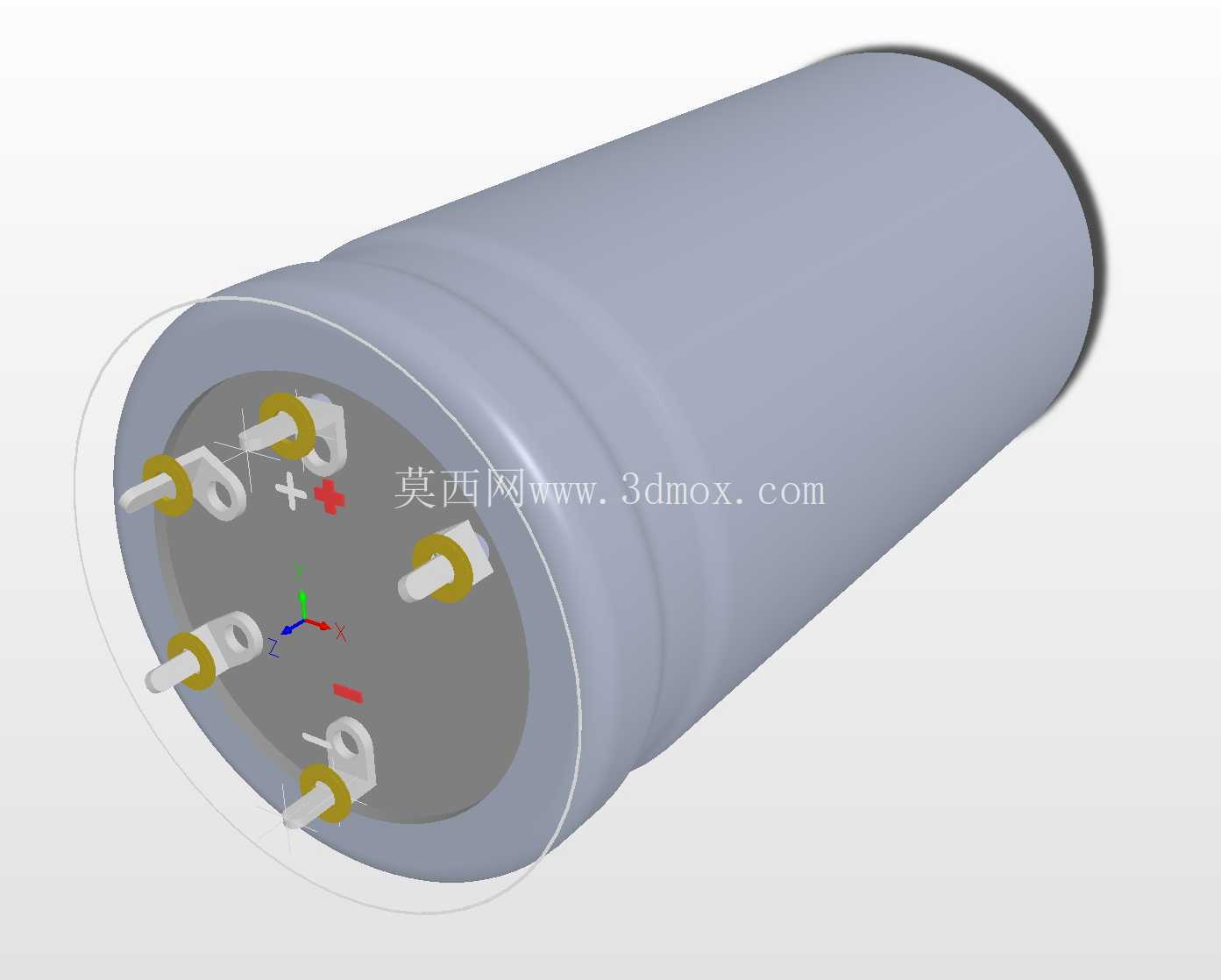

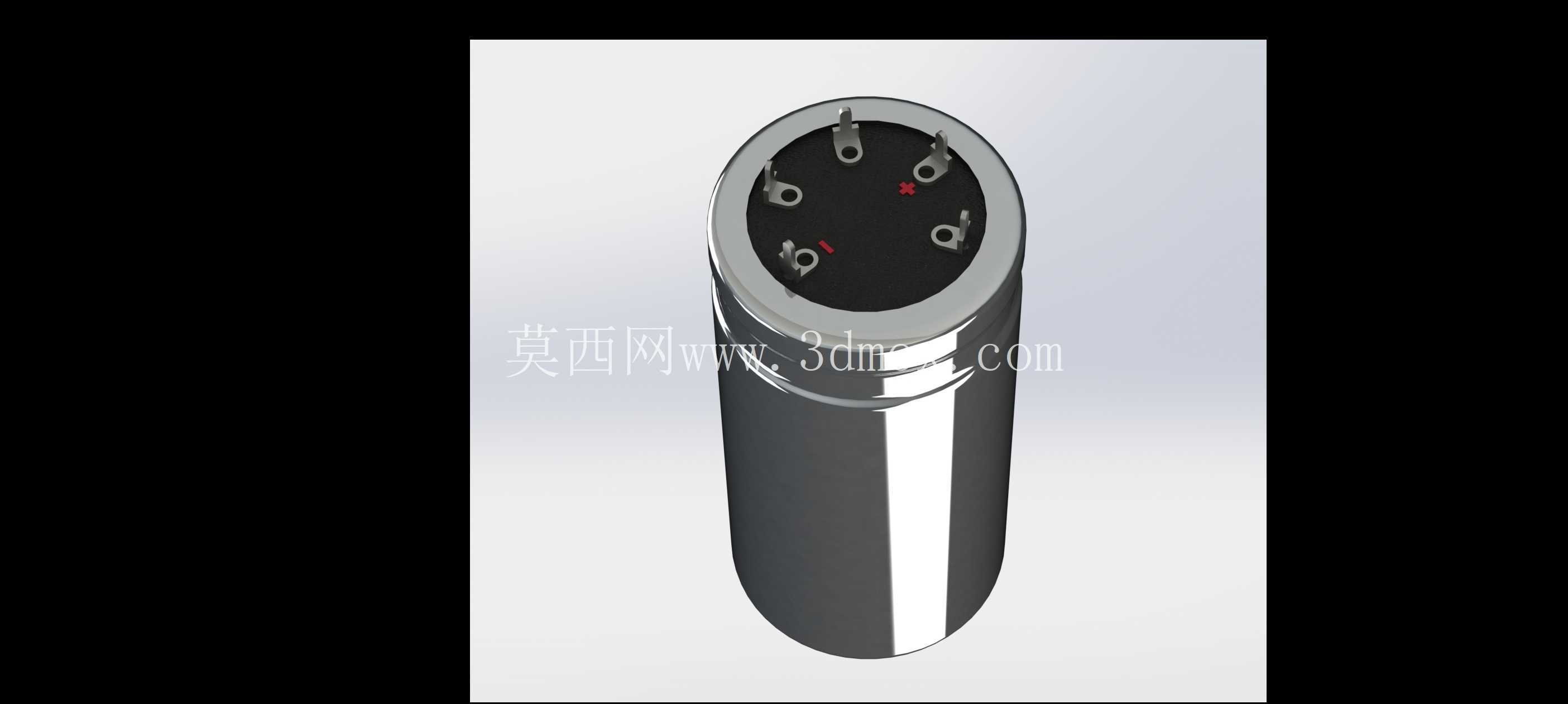

　　引脚的排布是建模的重点，五引脚的中心距、每个引脚的直径、伸出长度都要严格按照实物测量值还原，因为这类大电容一般不会直接焊在PCB上，大多是通过铜母排或者专用的电容座连接，引脚位置如果偏差超过0.5mm，装配的时候就会出现引脚对不上孔的问题，强行装配会给引脚施加侧向应力，长期运行后引脚与电容内部卷芯的连接部位容易断裂，造成设备主回路开路。外壳的细节也不能忽略，底部的环形滚槽是咬接密封的工艺结构，建模的时候还原这个结构，能让后续做电容安装固定环的设计时，准确匹配滚槽的位置，固定环卡在滚槽位置既能限制电容的轴向窜动，又不会压到电容的密封胶盖，避免长期挤压导致胶盖变形漏液；顶部的防爆阀刻痕也要做出来，虽然这个结构不影响装配，但在做设备安全距离校验、热场仿真的时候，防爆阀的位置是需要重点关注的区域，要保证防爆阀正上方没有遮挡物，预留足够的泄压空间。

　　从设计思路上来说，做这类电子元器件的三维模型，核心不是做外观渲染，而是要服务于整机的结构设计流程，所以所有和装配相关的尺寸都要做到和实物一致，非关键的外观细节可以适当简化，比如外壳表面的丝印参数就不需要做进模型里，避免占用不必要的装配体资源，但是所有涉及安装、干涉、安全距离的结构，比如引脚长度、本体外径、顶部凸起、底部滚槽位置，都必须严格按照实物测量值来做，这样工程师在做整机布局的时候，直接把这个模型调入装配体，就能准确规划电容的安装位置、母排的折弯角度、绝缘板的开孔位置，不用再反复打样验证安装适配性，能大幅缩短设备的结构设计周期。

　　很多工程师在选型这类大电容的时候，只看容量、耐压、纹波电流这些电气参数，忽略了机械安装尺寸的匹配，比如同样是40x80mm规格的电容，不同厂家的引脚伸出长度、引脚排布可能存在细微差异，如果直接按照厂家给的2D图纸建模，有时候会因为图纸标注公差的问题，导致实际装配出问题，用按照实物还原的三维模型做前期的装配验证，就能提前发现这些尺寸匹配问题，避免后期生产的时候出现批量装配故障。另外，这类立式电容的安装方向也有讲究，防爆阀的方向要避开设备内部的敏感元器件，比如PCB上的芯片、接线端子这些部位，模型里还原了防爆阀的位置，就能在装配阶段直接调整电容的安装角度，让泄压方向朝向设备壳体的安全泄压区域，提升设备的运行安全性。
