可调角度法兰底座悬臂支撑构件

该构件属于工业现场常用的可调式悬臂支撑类部件，核心应用场景覆盖生产工位辅助工装架设、检测工位传感器安装支撑、小型作业终端的位置调整固定等领域，在装配流水线旁的作业指导书支架、设备旁的气动吹嘴固定架、视觉检测镜头的微调支撑场景中都能见到同类结构的应用。从实际使用逻辑来看，这类支撑构件不需要承担大吨位载荷，核心需求是调整灵活、锁止可靠、安装后不会出现非预期的位置滑移，同时要适配现场不同的安装基面，减少额外的转接加工工作量。

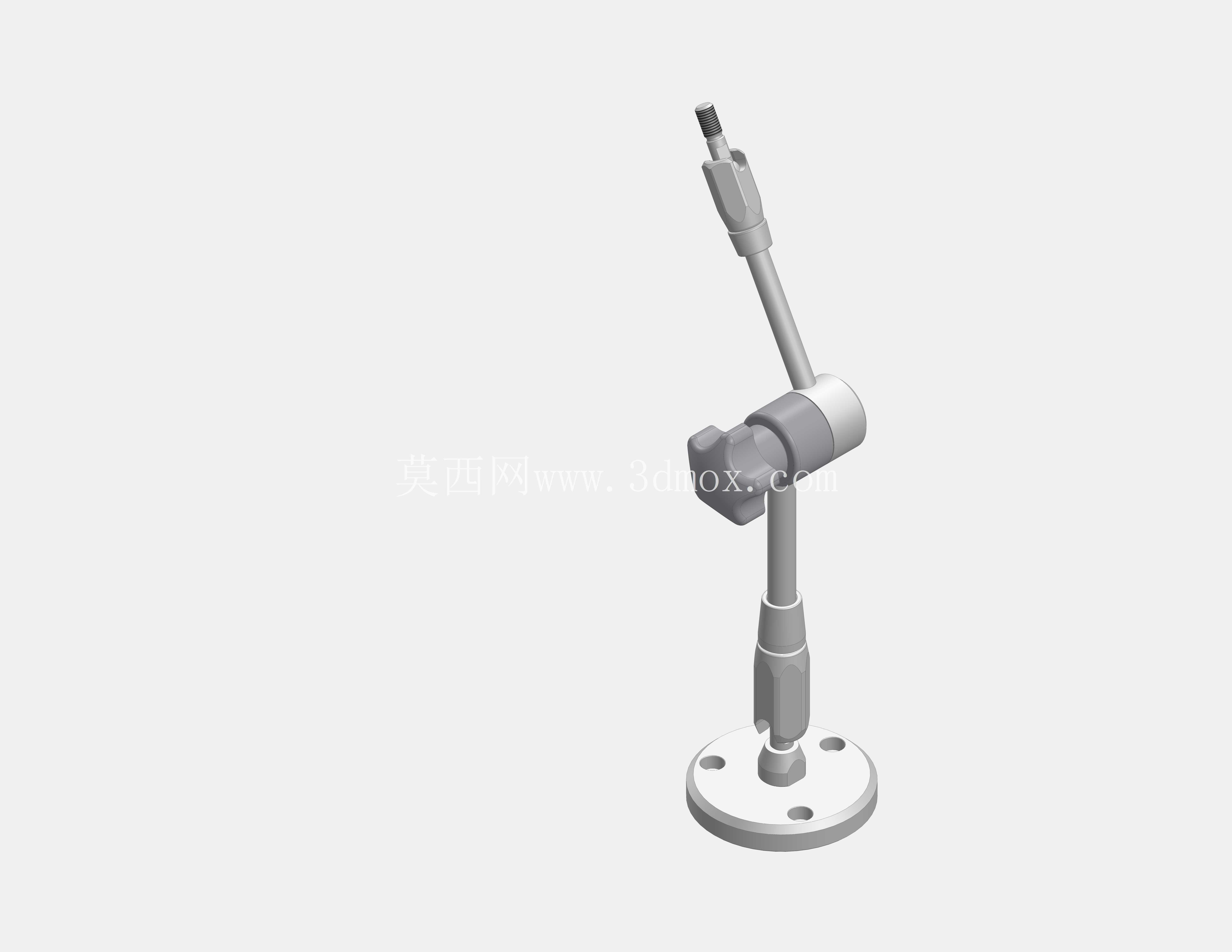

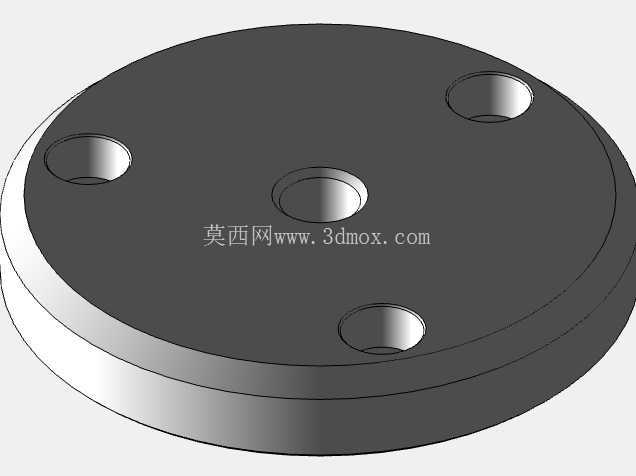

从结构设计思路拆解，底部采用圆形法兰安装座，座体上均匀分布四个安装通孔，孔位做了沉头处理，安装时内六角螺栓头可以完全沉入沉孔内，不会突出法兰底面，保证安装后法兰面与安装基面完全贴合，避免出现安装倾斜导致的悬臂受力偏载问题。法兰座与下支撑杆的连接采用过盈压装配合，压装位置做了定位轴肩，压装到位后轴肩端面与法兰座上表面完全贴合，不需要额外焊接或者销钉固定就能保证连接强度，减少装配工序的同时也避免了焊接变形带来的支撑杆垂直度偏差。

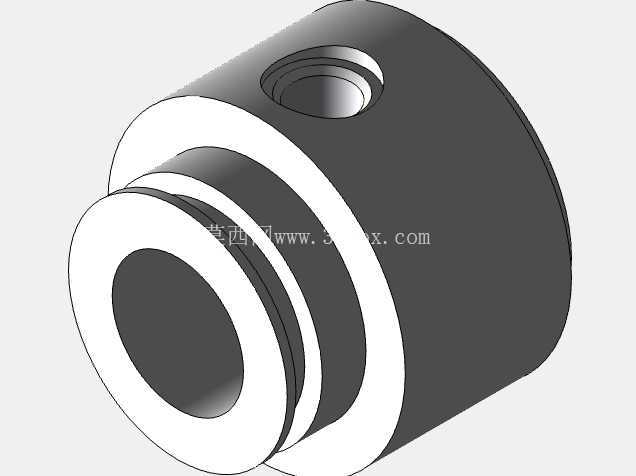

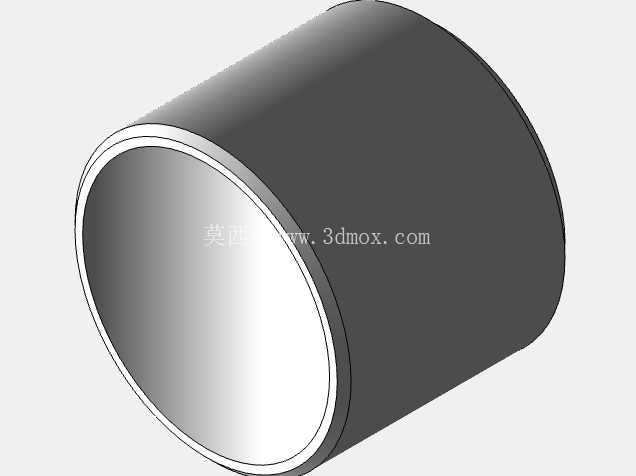

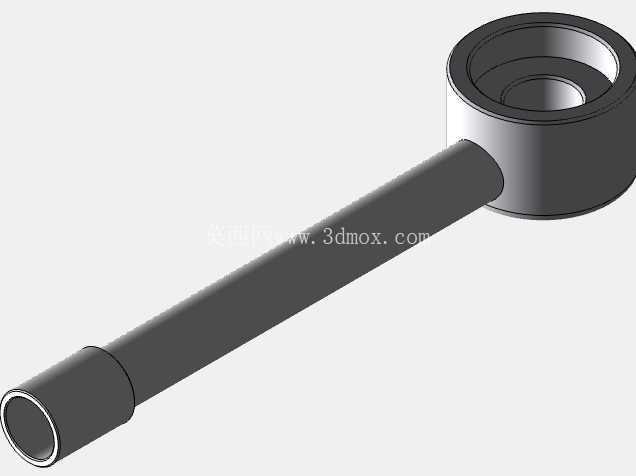

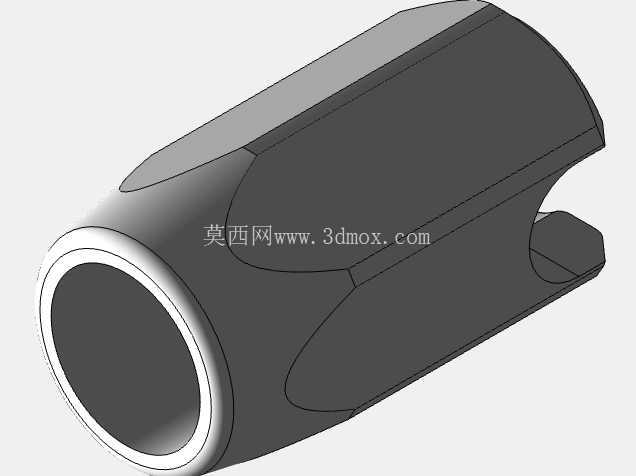

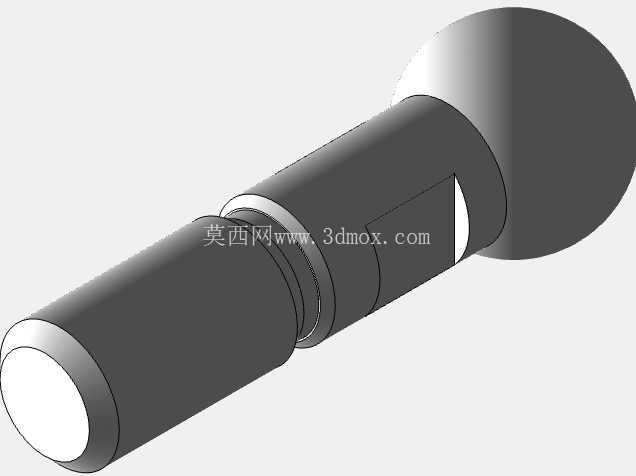

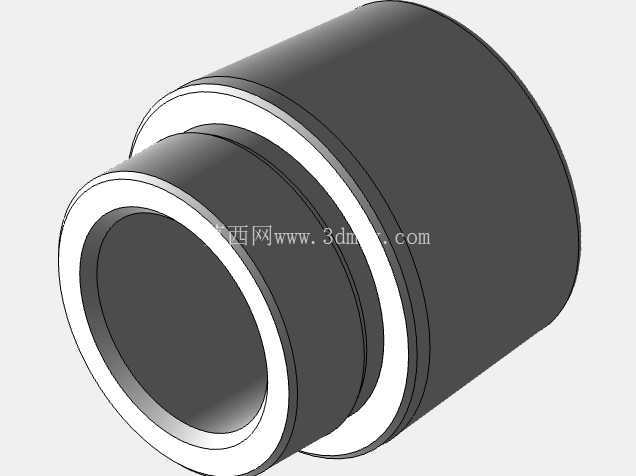

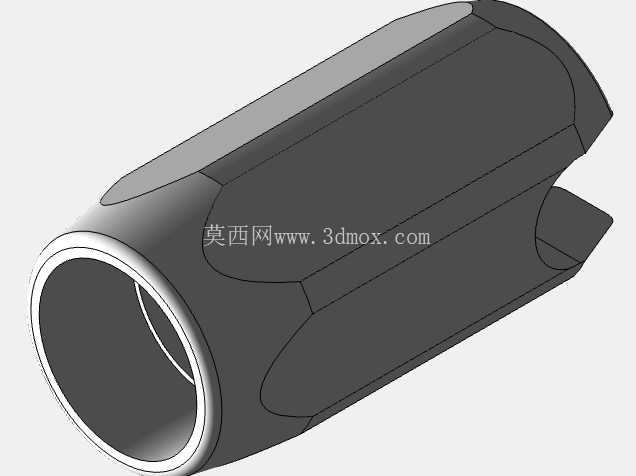

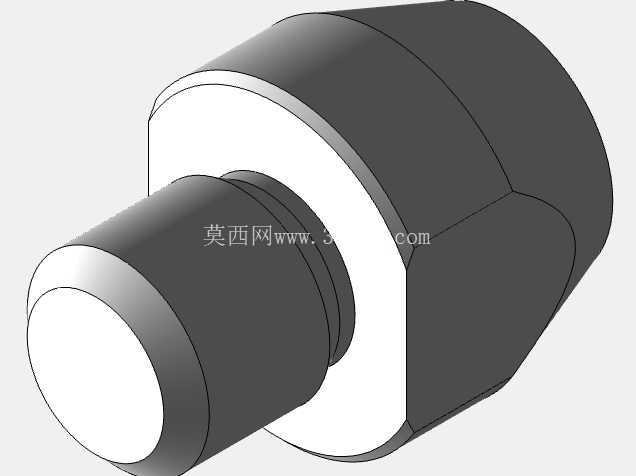

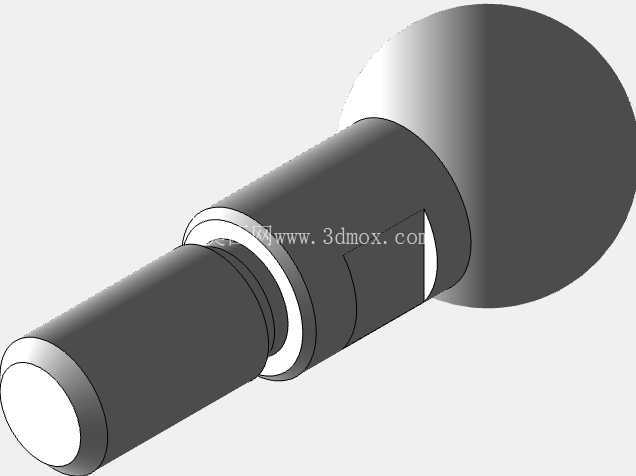

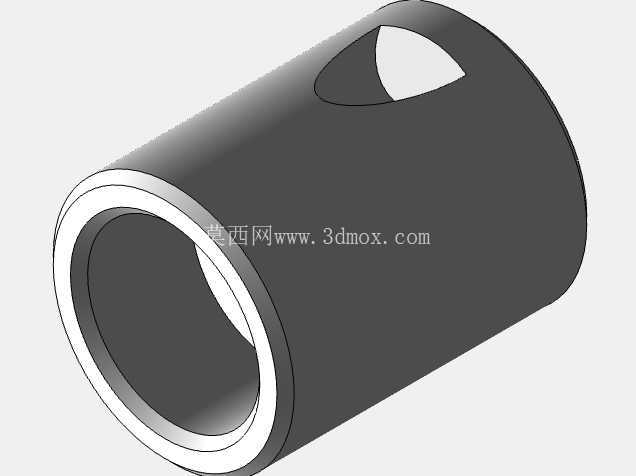

中部的铰接转向结构是整个构件的核心功能段，采用径向抱紧式锁止结构，松开锁止旋钮时，上支撑杆可以绕铰接轴做0到120度范围内的俯仰角度调整，同时铰接座本身可以绕下支撑杆的轴线做360度水平回转，两个维度的调整组合可以覆盖安装点周围半球形空间内的任意位置定位需求；锁止旋钮拧紧时，抱紧套会产生均匀的径向收缩力，抱紧上支撑杆的铰接转轴，锁止后不会出现角度松脱，即使在有持续小幅振动的生产设备旁使用，也能保持调整后的位置不发生偏移。上支撑杆的顶端做了标准的外螺纹连接段，螺纹根部有退刀槽结构，方便配套的安装夹头、传感器固定座、终端支架等配件直接拧装，不需要额外做转接结构，配件适配性更强。

从安装边界尺寸来看，法兰底座的直径控制在常规安装基面的适配范围内，四个安装孔的孔距符合通用的工装安装孔位标准，不管是安装在铝型材工作台的端面、设备外壳的预制安装位，还是现场配打安装孔的钢板基面，都不需要做额外的孔位适配加工。整个构件的总伸展长度控制在中小工位的适配区间，不会因为臂长过长导致末端晃动量过大，也不会因为臂长过短导致调整范围不足，支撑杆的管径经过刚度校核，在额定负载下，末端的最大形变量控制在0.2mm以内，完全满足检测类元件、小型作业工具的安装支撑精度要求。

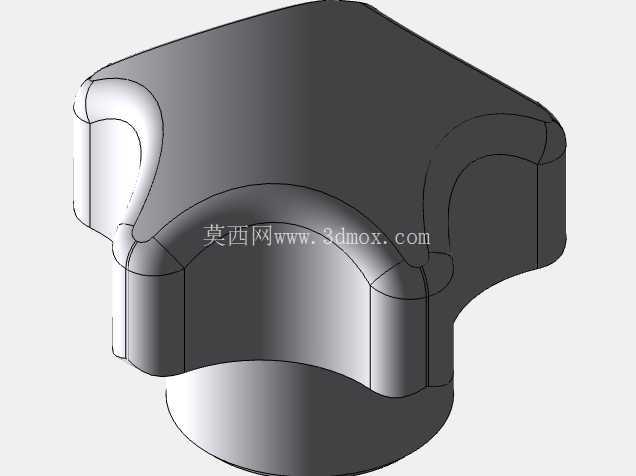

在细节设计上，所有杆件的外表面都做了钝化处理，没有尖锐的棱角毛刺，避免现场安装调整时划伤操作人员；铰接位置的转动副做了间隙配合优化，调整时没有卡顿感，也不会因为间隙过大导致调整后出现位置旷量；锁止旋钮的滚花做了加大处理，操作人员戴劳保手套也能轻松完成松紧操作，不需要借助额外的扳手工具，单人就能完成位置调整和锁止的全部操作。这类支撑构件在设计时没有冗余的功能结构，所有结构都围绕安装便捷、调整灵活、锁止可靠三个核心需求展开，没有多余的装饰性结构，完全服务于工业现场的实际使用需求，不管是新做工位的工装配套，还是现有工位的功能改造，都能直接安装使用，不需要做二次结构修改。
