USB接口转接适配器连接结构设计

日常做消费电子周边结构设计时，这类USB转接连接器的适配场景覆盖极广，从桌面外设扩展、工业设备数据传输接口转换，到嵌入式设备调试端口转接都能见到同类结构的身影。不同于常规直连式USB接头，这款转接结构需要同时兼顾两端接口的对位精度、插拔寿命以及装配后的结构强度，很多新手建模时容易忽略公头母座的同轴度公差，实际打样后经常出现插接过紧、接触针脚偏移导致数据传输断连的问题。

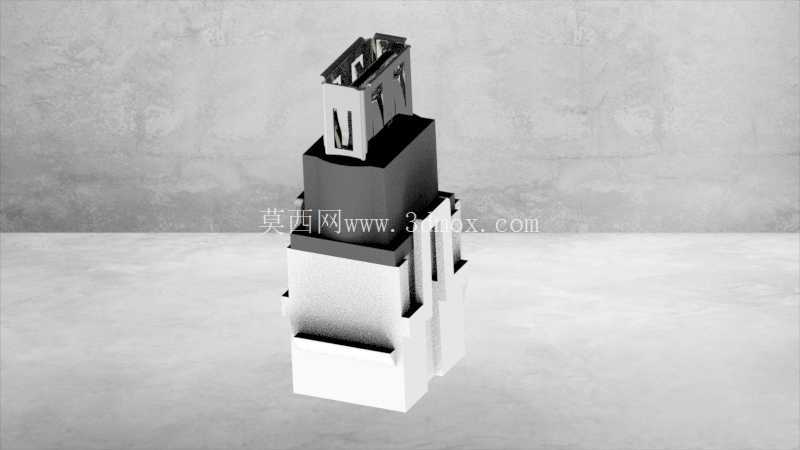

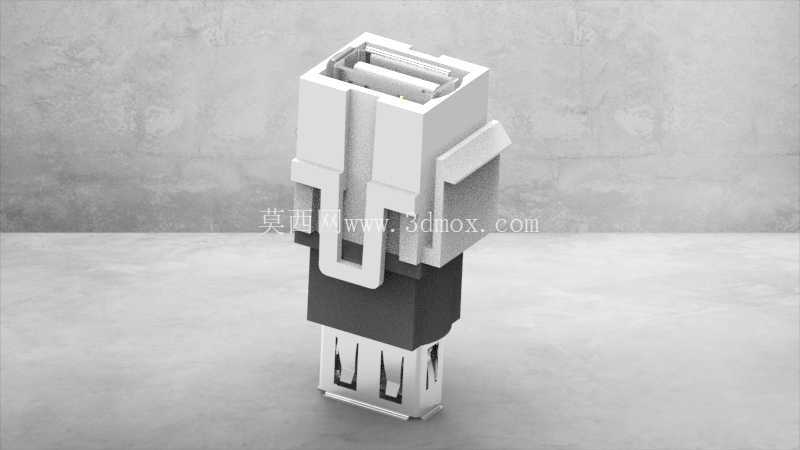

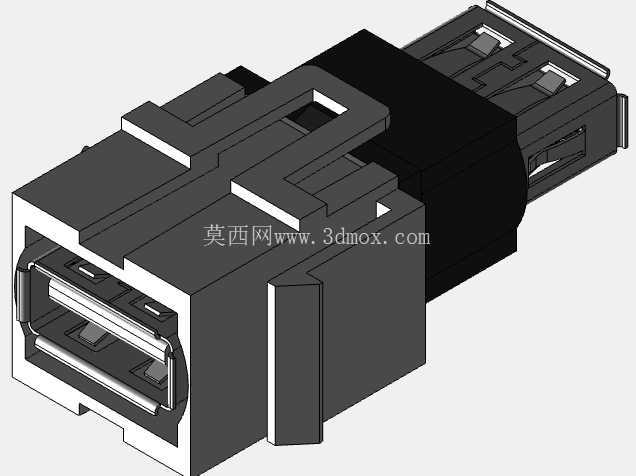

从结构拆分来看，这款转接件分为三个核心功能段：上端的母座容纳腔、中间的定位卡扣段、下端的公头插接头。上端母座腔体内预留了接触弹片的安装让位空间，腔体内壁做了0.2mm的导向倒角，对接公头插入时能自动导正位置，避免硬插导致弹片变形。中间段两侧的弹性卡扣是整个结构的装配核心，卡扣的悬臂厚度设计为1.2mm，预留的形变量刚好满足装配时的卡入需求，同时不会因为反复插拔出现卡扣断裂，卡扣的定位台阶高度控制在0.8mm，装配到面板或者设备壳体上时能牢牢卡紧安装位，不会出现松脱晃动。下端的公头部分严格遵循USB接口的标准尺寸规范，金属屏蔽壳的包裹长度超出内部胶芯1.5mm，插入对应母座时首先通过金属壳完成导向对位，再让内部接触针脚顺利对接，能有效避免针脚弯折的问题。

做这类接插件建模时，首先要确认两端接口的标准安装边界，公头部分的外形尺寸要严格匹配通用USB母座的插口尺寸，宽度公差控制在±0.05mm，厚度公差控制在±0.03mm，否则会出现插不进去或者插接后松动接触不良的问题。母座端的内部容纳腔尺寸要比对接公头的外形尺寸大0.1mm，预留出足够的插拔间隙，同时腔体内的限位台阶要精准控制深度，保证对接公头插入后接触针脚的啮合长度达到标准要求的6.5mm，确保数据传输和供电的稳定性。中间的定位段尺寸要匹配常用的面板开孔尺寸，常规面板开孔为14mm*7mm的矩形孔，这款转接件的定位段外形尺寸做了0.1mm的负公差，能顺利卡入开孔，配合两侧的卡扣完成免螺丝固定，大幅提升现场装配的效率。

实际应用中，这类转接连接器经常用在工业控制柜的面板扩展上，车间现场的调试人员不需要打开柜门，直接在面板外侧就能通过转接器插U盘拷取设备运行数据，或者连接调试线设置设备参数，避免了开门操作带来的安全隐患。还有一部分应用在桌面扩展坞的内部结构中，通过转接结构将电路板上的贴片USB接口转接为外露的标准接口，不需要额外焊接延长线，减少了信号传输的损耗，同时让整体装配结构更紧凑。建模过程中还要考虑塑胶件的拔模角度，所有外观面和装配面的拔模角度设置为1.5度，卡扣位置的拔模角度单独调整为1度，既保证注塑生产时能顺利脱模，又不会影响卡扣的装配精度。内部胶芯的固定槽位置做了防呆设计，不对称的卡槽结构能避免胶芯装反，导致针脚定义错位的问题，生产装配时不需要额外做对位标记，工人能快速完成组装，降低装配出错的概率。金属屏蔽壳和塑胶主体之间设计了两个卡点，装配时金属壳卡入塑胶主体的卡点位置后就不会出现轴向窜动，反复插拔也不会让金属壳脱落，整体插拔寿命能达到万次以上，满足消费电子和工业设备的使用要求。
