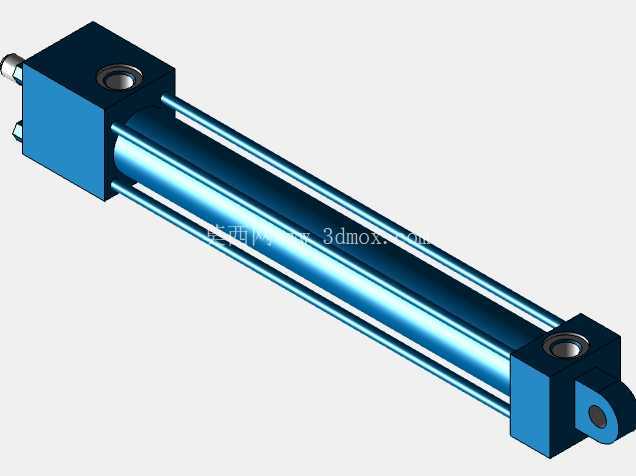

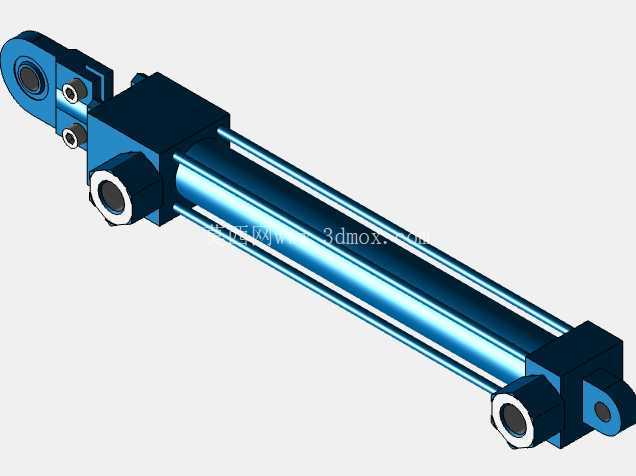

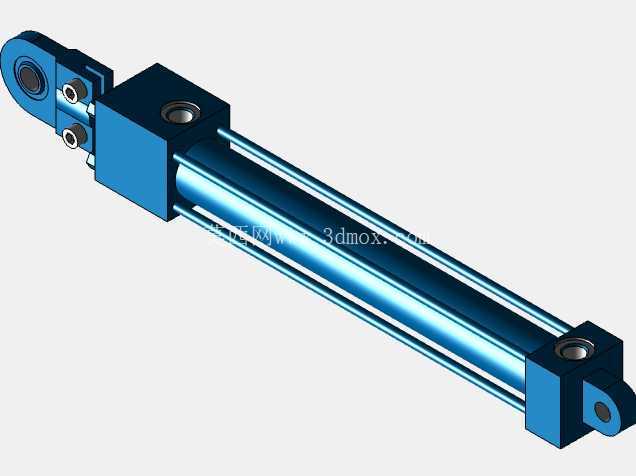

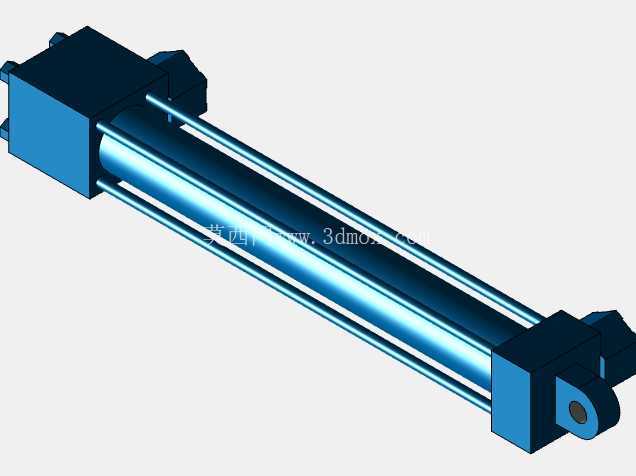

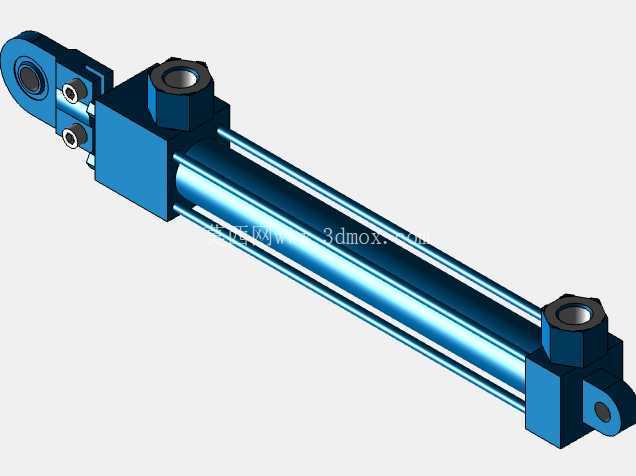

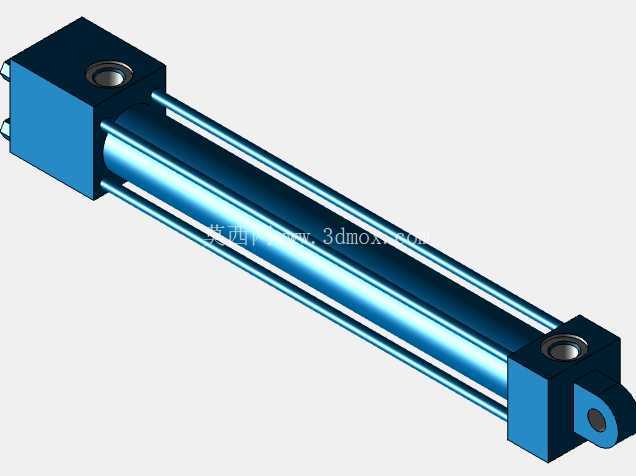

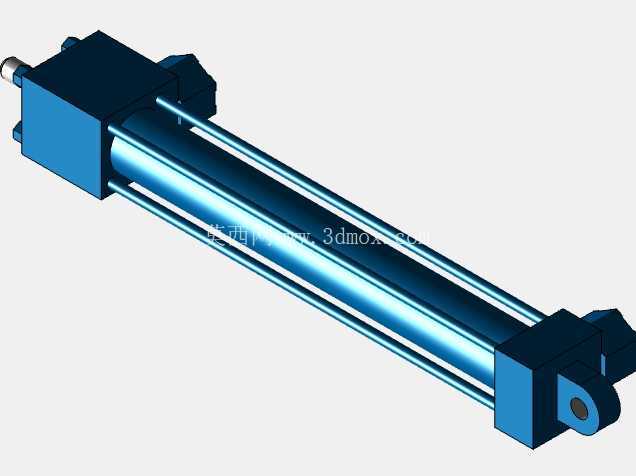

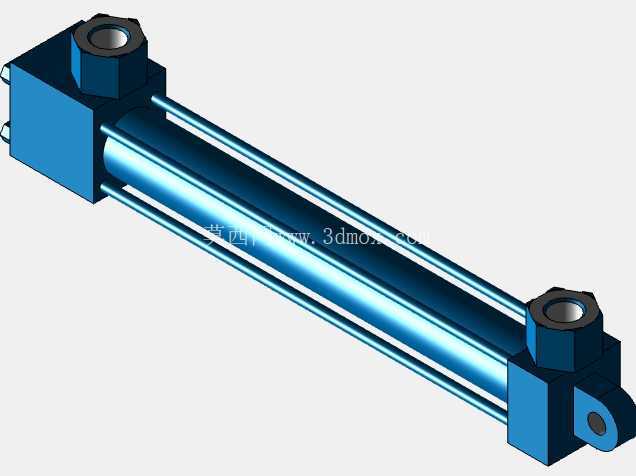

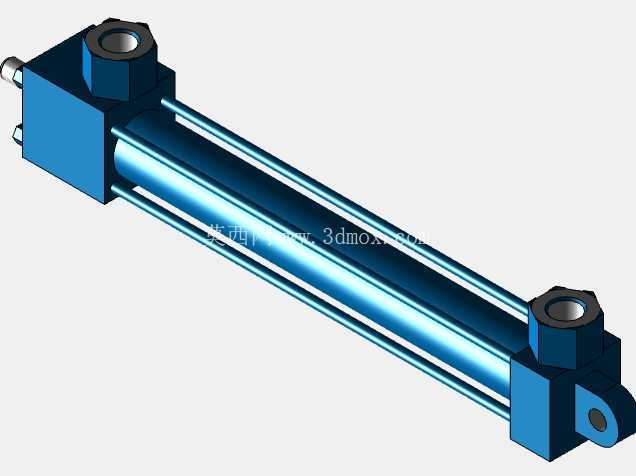

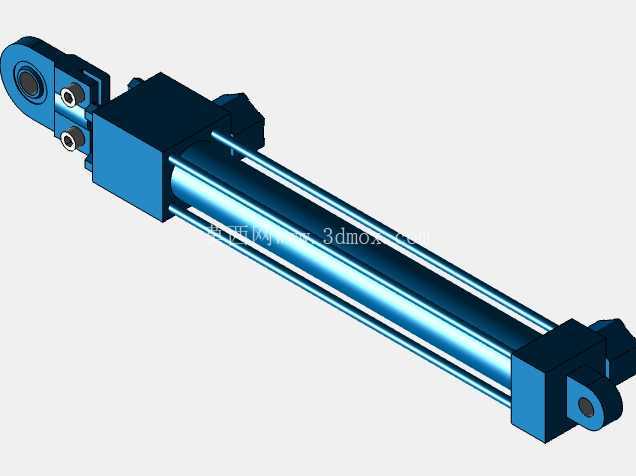

力士乐CDT3-MP3拉杆式单杆气缸结构

在工业自动化生产线、重型液压设备、机床工装夹具、工程机械执行机构等场景中，拉杆式气缸是应用极为广泛的直线执行元件，这类元件依靠压缩空气或压力油驱动活塞杆做往复直线运动，完成工件推压、夹具锁紧、部件位移、机构举升等核心动作，是气动与液压传动系统中不可或缺的执行终端。本次呈现的CDT3-MP3型拉杆气缸，属于博世力士乐经典的拉杆液压缸系列衍生的气动执行结构，其设计完全贴合ISO 6020-2与DIN 24554标准要求，能够直接适配市面上绝大多数同标准的安装工位，无需额外做安装位的定制改造，大幅降低设备改造与新建设备的选型适配成本。

从实际应用场景来看，这类带25mm活塞、200mm行程的MP3安装型气缸，常被用在中小型冲压设备的料件推送工位、自动化装配线的工件定位机构、包装机械的压合执行端、木工机械的进给驱动单元，也可适配在小型工程机械的操作机构中，作为辅助执行元件完成锁止、调节类动作。MP3安装形式属于气缸底座旋转孔安装，也被行业内称为平孔或平吊头安装，这种安装结构允许气缸在工作过程中围绕底座销轴做小角度回转，能够抵消设备运行过程中产生的安装同轴度误差，避免活塞杆承受额外的径向偏载，大幅降低活塞杆密封件的偏磨风险，延长气缸整体的使用寿命。

从产品功能特性来看，该款气缸采用双作用工作模式，即活塞两侧均可通入压力介质，实现活塞杆的伸出与缩回双向驱动，相比单作用弹簧复位气缸，双作用结构的输出力更稳定，行程控制精度更高，能够适应更复杂的工况负载要求。气缸的缸筒采用高精度冷拔无缝钢管加工，内孔经过珩磨处理，表面粗糙度控制在Ra0.4以内，能够保证活塞密封件的滑动顺畅，减少内泄漏量，提升容积效率。四根拉杆采用高强度合金钢调质处理，两端螺纹经过滚压强化，能够承受160bar公称压力下的缸筒端盖拉紧力，静态负载下最高可承受210bar的峰值压力，不会出现拉杆变形或端盖渗漏的问题。活塞与活塞杆的连接采用卡键式结构，相比螺纹连接能够承受更大的冲击负载，避免活塞杆在频繁换向冲击下出现螺纹松脱的故障。

从设计思路层面分析，该系列气缸在研发阶段就充分考虑了通用化与模块化设计需求，所有密封件、导向套、活塞等易损件均采用标准模块化设计，不同缸径、行程的同系列气缸易损件通用率达到60%以上，能够大幅降低用户的备件储备成本。气缸的端盖处设置有一体化的缓冲结构，在活塞杆运行到行程末端时，缓冲柱塞会插入端盖的缓冲腔，通过节流孔排出腔内介质形成背压，实现平稳减速，避免活塞与端盖发生刚性碰撞，降低设备运行的冲击噪音，同时也能保护连接在活塞杆端的工装夹具不会因为冲击出现位移或损坏。针对25mm活塞规格的该款气缸，其活塞杆直径匹配标准系列尺寸，缸筒外径、端盖安装尺寸、拉杆孔位均严格遵循标准参数，用户在做设备三维布局时，可以直接调用该模型完成整体装配，无需反复核对安装尺寸，能够有效缩短设备设计周期。

从外形尺寸与安装边界来看，200mm行程的该款气缸，整体伸出长度与缩回长度差值固定为200mm，底座安装孔的中心高、销轴孔径、活塞杆端的连接螺纹尺寸均符合标准要求，在做设备布局时，需要预留足够的安装空间，不仅要考虑气缸缩回状态下的整体长度，还要预留出活塞杆伸出200mm后的活动空间，同时要在气缸底座销轴的两侧预留足够的回转空间，避免气缸在摆动过程中与周边设备构件发生干涉。气缸的介质接口设置在端盖侧面，接口螺纹采用标准管螺纹，布局时需要预留出管路连接的操作空间，方便后期管路安装与维护。另外需要注意，MP3安装形式的气缸，其负载作用线需要尽量与气缸轴线保持重合，虽然该安装形式允许一定角度的偏摆，但长期过大的径向负载依然会导致导向套异常磨损，出现活塞杆漏油、爬行等故障，在做整体结构设计时，需要合理设计负载的导向机构，抵消径向力，保证气缸长期稳定运行。
