XT-60面板安装式大电流接插件结构设计

在航模动力系统、工业测试治具、小型储能设备、低压直流配电单元的布线场景里，经常会遇到需要将大电流供电接口固定在设备面板上的需求，普通的XT60公母插头仅支持线束对插，没有面板固定结构，使用时容易受拉扯导致线束松脱，接口晃动也会带来接触电阻升高、打火的隐患，这款带法兰安装座的XT60接插件就是针对这类场景做的结构优化设计。

从实际使用的功能特性来看，这款接插件保留了标准XT60接口的电气性能，接触件采用镀金铜件，适配10-12AWG的动力线束，持续载流能力可以达到60A，满足常规低压直流大电流的传输需求，接触对的插拔力保持在标准区间，既不会因为插拔过松导致接触不良，也不会因为插拔过紧给现场操作带来不便。接口内部做了防呆结构，正负极接触件的外形尺寸有差异，反向状态下无法插入，从结构上避免了正负极接反烧毁设备的风险。

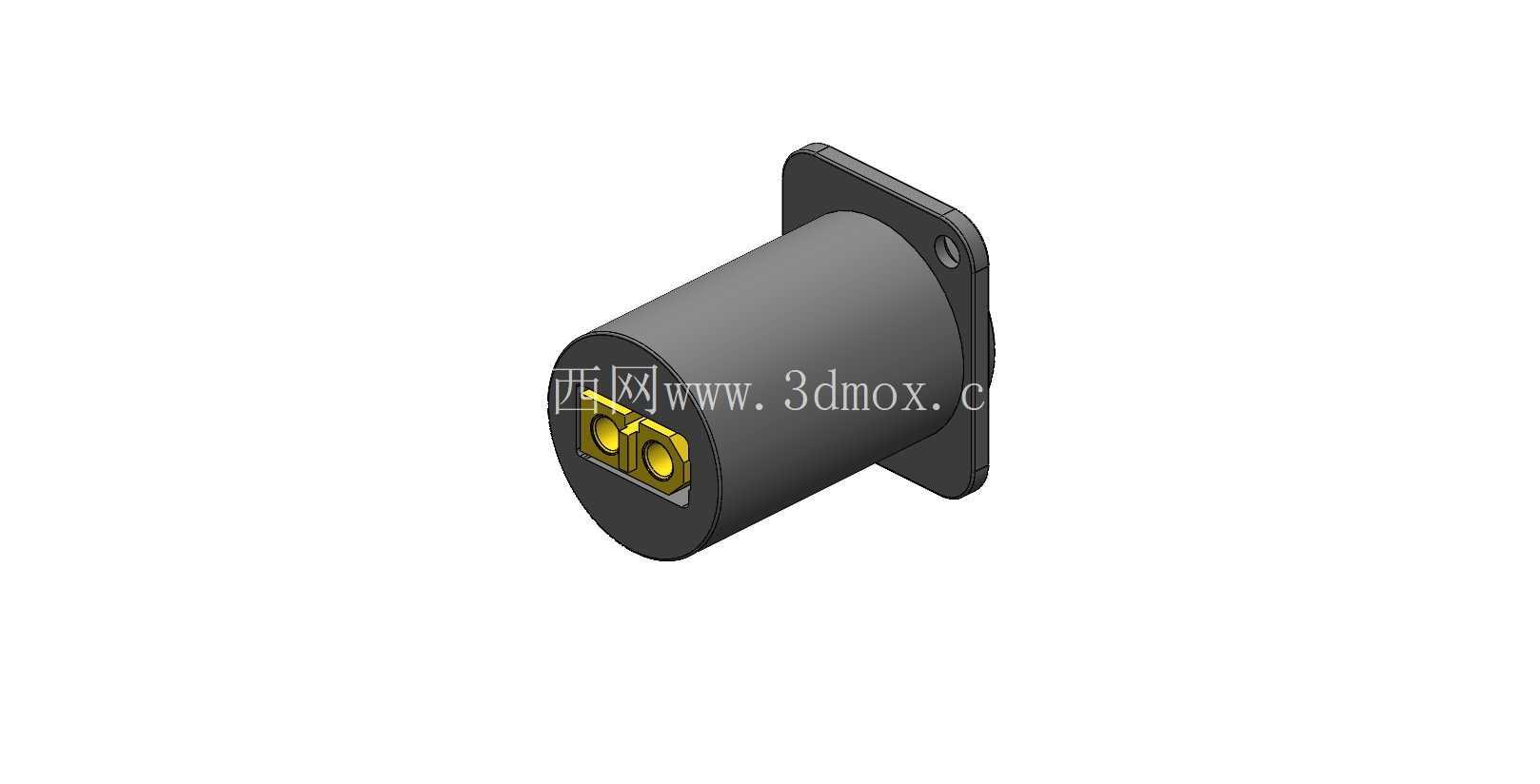

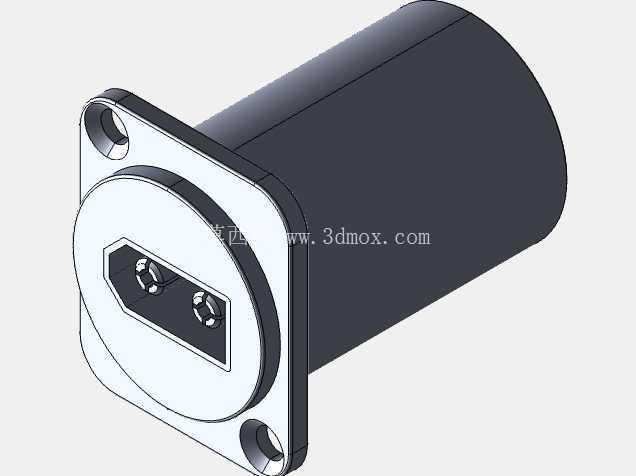

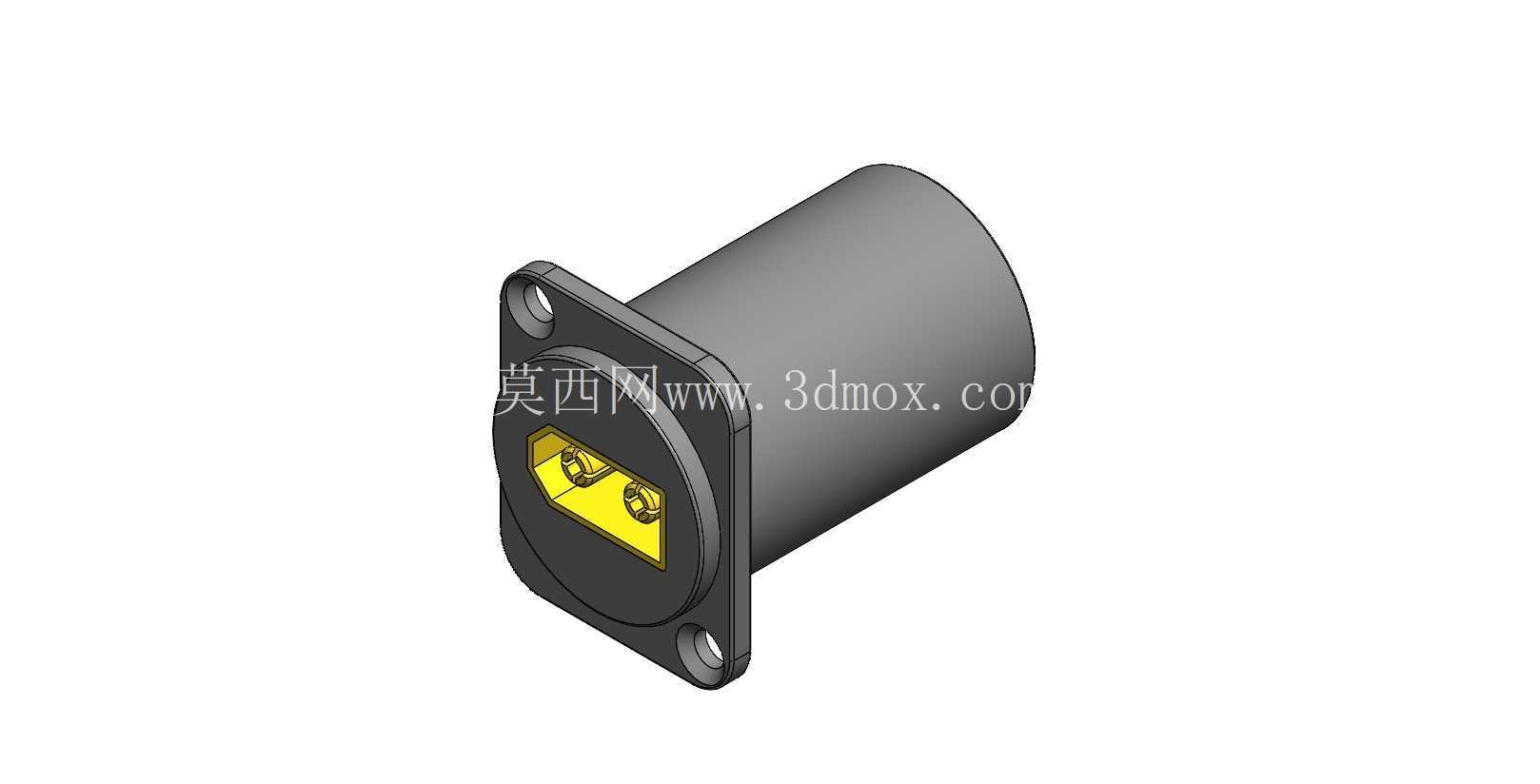

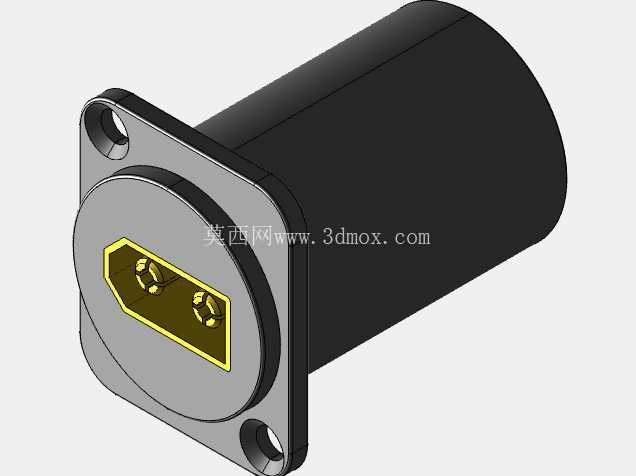

设计思路上没有改动原有XT60的插合界面，保证和市面上所有标准XT60插头的通用性，核心优化点集中在尾部的安装固定结构上：在接插件绝缘本体的外侧增加了带安装孔的方形法兰边，法兰边和绝缘本体为一体化注塑成型，材质采用和插头本体一致的耐高温阻燃PA材质，兼顾结构强度和绝缘性能，法兰的厚度控制在3mm，安装时不会因为法兰过薄导致锁紧后开裂，也不会因为法兰过厚占用过多设备内部的安装空间。法兰上的两个安装孔采用对称布局，孔位适配M3的沉头螺丝，安装后螺丝头不会突出法兰表面，避免和对插插头产生干涉。

从安装边界尺寸来看，接插件的插合端圆柱部分外径为16mm，面板开孔只需要开出直径16.5mm的穿过孔即可，法兰的外形尺寸为22mm*28mm，两个安装孔的中心距为20mm，安装时只需要在面板上对应位置打两个M3的螺丝过孔，就可以将接插件从面板外侧推入，从面板背部用螺母锁紧，或者直接在面板上攻M3螺纹孔用螺丝固定，整个安装过程不需要额外的固定支架，装配效率比用扎带、胶水固定普通XT60插头高很多。接插件尾部的接线端预留了8mm的线束焊接空间，焊接完成后可以套热缩管做绝缘防护，尾部的圆柱结构也可以适配标准的线尾护套，避免线束弯折处出现应力集中导致线芯断裂。

实际选型使用的时候需要注意，这款接插件为面板固定式母座，对插端为标准XT60公头，安装时要确认面板的厚度在1-5mm区间，过厚的面板会导致接插件插合深度不足，接触面积不够会带来载流能力下降的问题；如果面板厚度小于1mm，需要在螺丝锁紧位置增加平垫，避免锁紧力过大压裂面板。在做三维布局的时候，接插件插合端前方需要预留至少25mm的操作空间，方便人手完成插拔操作，背部接线端需要预留至少30mm的线束弯曲空间，避免线束弯折半径过小影响使用寿命。

和普通的线束式XT60插头相比，面板安装式的结构可以让设备的对外供电接口更加规整，所有接口都固定在面板的指定位置，设备运输、移动过程中接口不会移位，日常维护插拔的时候也不会拉扯到内部线束，降低了内部接线松脱的故障率。在做治具类设备设计的时候，这类固定接口还可以起到防误插的作用，不同电压等级的供电接口可以通过安装位置的区分，避免操作人员插错接口导致设备损坏。建模过程中对接插件的所有配合尺寸都做了公差适配，法兰安装孔的位置度公差控制在0.1mm以内，插合端的圆柱外径公差取负公差，保证实际生产加工后可以顺利装入面板开孔，接触件的位置和标准XT60接口完全一致，不会出现和公头对插卡滞的问题。
