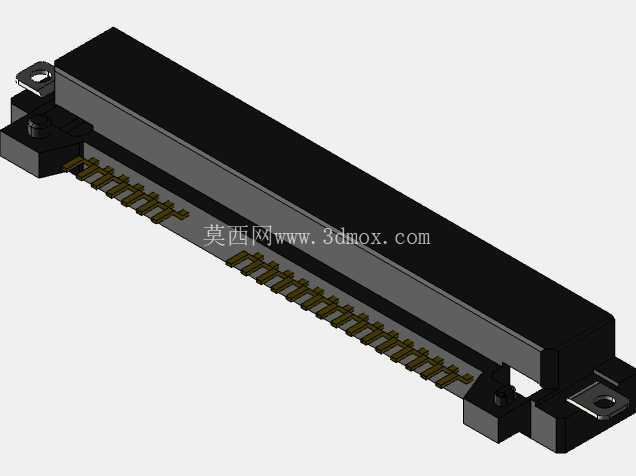

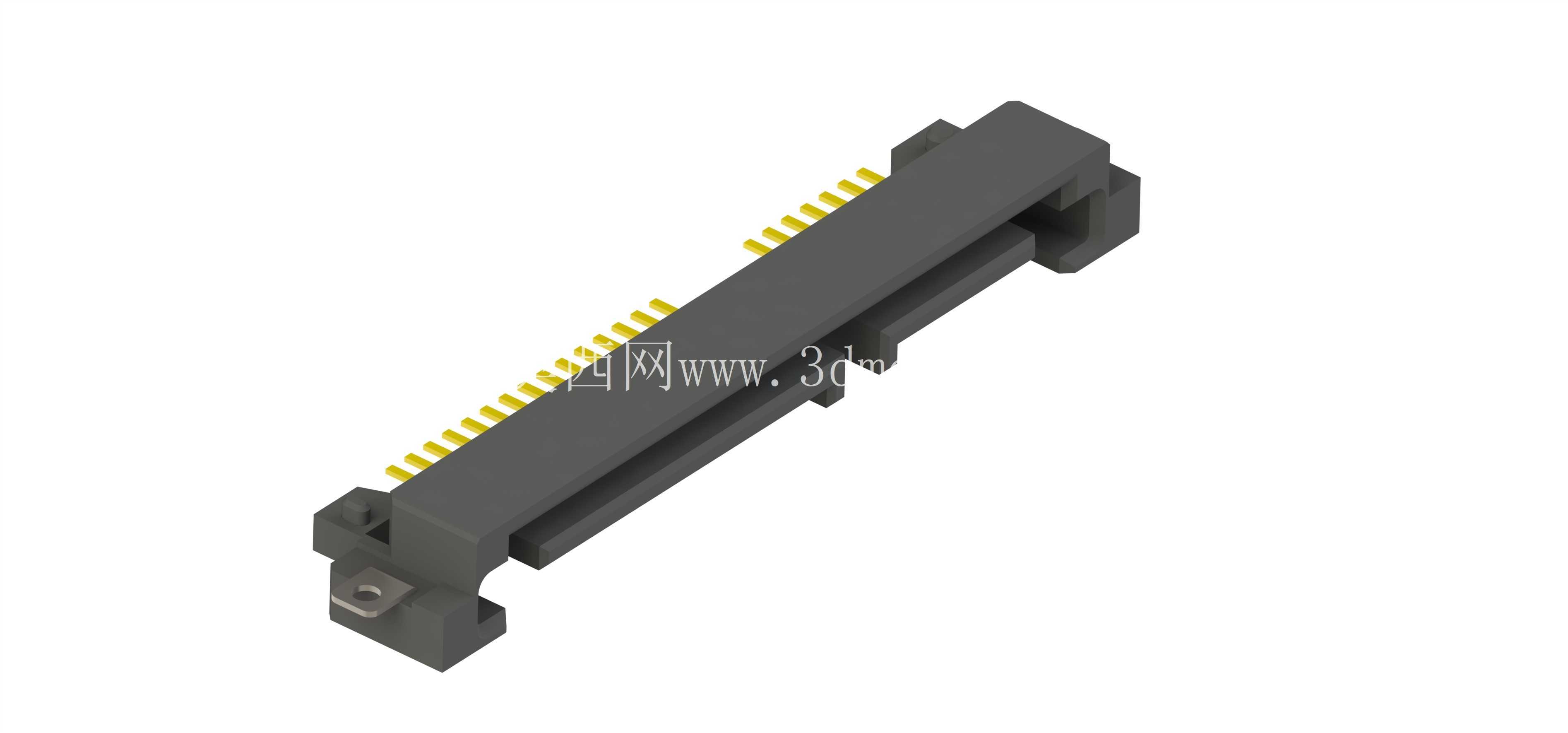

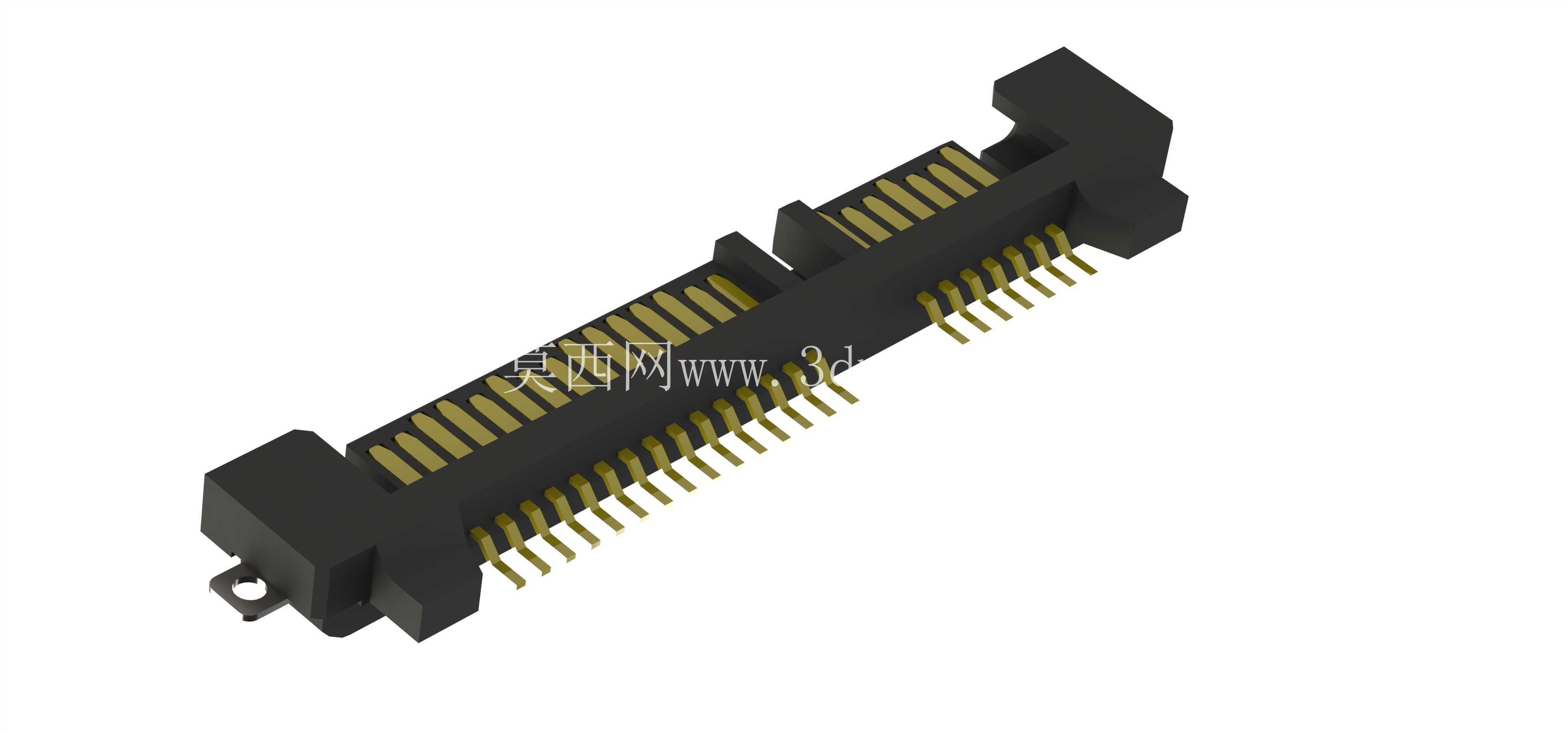

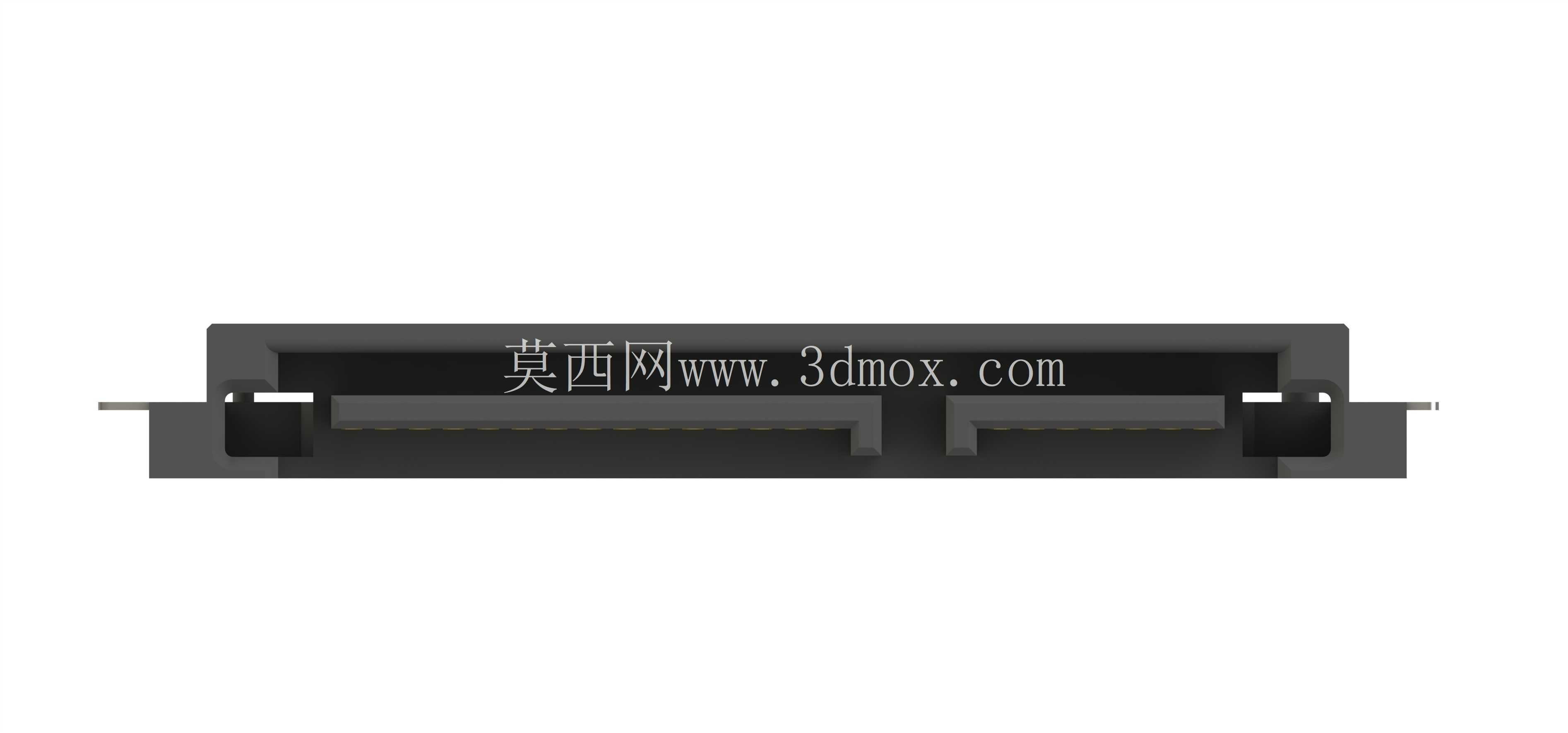

卧式贴片SATA7+15Pin板端连接器结构

做消费电子、工控主板结构设计的工程师，大概率都跟这类卧式SATA板端连接器打过交道——它不是什么显眼的核心功能件，但只要板卡要接2.5寸SATA硬盘、光驱这类存储设备，接口选型时就得反复核对它的安装边界、引脚对位、插拔寿命，稍有偏差就会出现硬盘插不到位、金手指接触不良、SMT过炉后本体偏位的问题。

从实际应用场景来看，这类连接器主要用在ITX迷你主板、工业控制单板、嵌入式存储模组、NAS小型存储板卡上，区别于立式SATA接口的垂直安装方向，卧式贴片的结构能把硬盘的安装方向跟PCB板面平行，把整机的垂直安装空间压缩到10mm以内，刚好适配薄型工控机、迷你主机、便携存储设备的紧凑内部空间，不会像立式接口那样因为硬盘竖装占用过多Z向高度，也能避免设备运输过程中垂直受力导致的接口焊盘脱落问题。

从功能特性上看，这个接口整合了7Pin信号传输段与15Pin供电段，不需要分别布置数据接口和供电接口，单接口就能完成SATA协议的数据传输与硬盘供电，信号引脚的接触端采用镀金弹片结构，能保证多次插拔后的接触阻抗稳定，供电段的弹片做了加厚处理，能承载硬盘启动时的瞬时峰值电流，避免供电引脚发热氧化。本体两侧带固定焊片，SMT过炉时焊片会跟PCB上的对应焊盘熔接，比仅靠引脚焊盘固定的结构抗侧向插拔力提升三倍以上，完全能承受日常维护时硬盘反复插拔的受力，不会出现接口从板上被扯掉的问题。

做这个结构的三维建模时，首先要卡准的是引脚的共面度，22个贴片引脚的底部平面度公差必须控制在0.1mm以内，不然过回流焊的时候会出现虚焊、连锡的问题，建模时要把每个引脚的焊端宽度、引脚间距严格按照SATA协议的标准尺寸来做，相邻引脚的中心距严格控制在1.27mm，避免出现引脚跟PCB焊盘对位偏差。其次是接口内部的插槽导向结构，插槽入口处要做15度的导入倒角，硬盘公头插入时能顺着倒角自动对位，不会因为装配偏差顶坏内部弹片，插槽内部的限位凸台高度要精准控制，保证公头插入后行程到位，信号引脚与供电引脚的接触量达到设计要求，既不能插不到位导致接触不良，也不能插入过深顶坏内部弹片。

外形尺寸与安装边界方面，这类卧式SATA连接器的本体长度通常在52mm左右，本体宽度在7.8mm，本体高度（从PCB板面到接口顶部）在5.2mm，建模时要预留出插拔操作空间：接口前方要留出至少35mm的硬盘插拔行程空间，不能布置电容、电阻、散热片等较高的元器件，不然硬盘插装时会被干涉；接口本体两侧的固定焊盘要比焊片单边大0.3mm，保证焊锡有足够的润湿面积，同时要注意焊盘跟周边走线的安全间距，避免高压走线跟信号引脚距离过近产生信号干扰。另外，接口本体的塑料基座采用耐高温LCP材质建模时要考虑过炉的耐温形变，基座的壁厚均匀控制在1.2mm，避免厚薄不均导致过炉后出现翘曲，影响引脚共面度。

很多新手工程师选型建模时容易忽略的点是弹片的预压行程，内部接触弹片的预压量要控制在0.3mm左右，预压过小会导致接触阻抗偏大，高速传输时出现丢包、掉盘的问题，预压过大会导致插拔力过大，用户插装硬盘时需要用很大的力，甚至会把PCB顶弯。还有接口的定位柱，本体底部的两个定位柱要跟PCB上的定位孔做间隙配合，定位柱直径比定位孔小0.1mm，既能在SMT贴装时起到预定位的作用，又不会因为加工公差导致连接器装不到位。

在结构验证阶段，还要模拟插拔的受力情况，对固定焊片、引脚、内部弹片做受力仿真，保证50次插拔后结构没有塑性变形，接触阻抗仍然符合传输要求。对于工业场景使用的板卡，还要考虑高低温环境下的材质形变，塑料基座与金属引脚、弹片的热膨胀系数要匹配，避免-40℃到85℃的工作温度范围内出现尺寸偏差导致接触失效。
